13-PPPoE

13-PPPoE

实验目的



  • 掌握PPPoE的操作



拓扑与需求



拓扑：






需求：



1. OR使用PPPoE的方式向ISP发送拨号的用户名和密码，用户名：SPOTO 密码：20030218，ISP没有告知使用哪种认证方式，拨号成功后自动获取IP信息，以及本地自动生成一条默认路由指向ISP；
2. 配置PAT实现PC1能ping通ISP上的8.8.8.8；



配置与实现

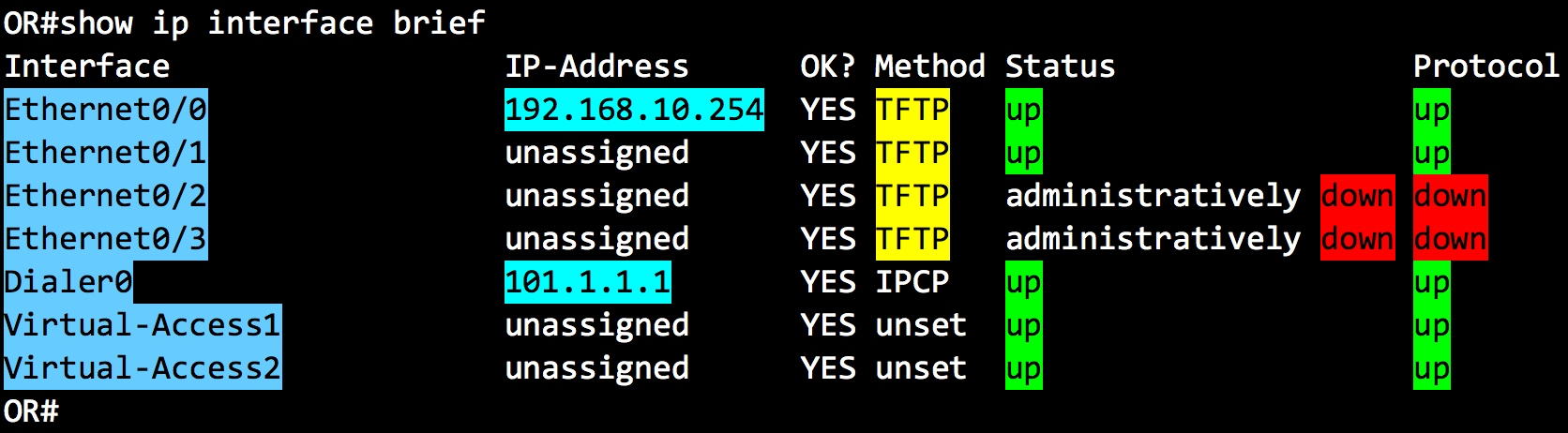

1. OR使用PPPoE的方式向ISP发送拨号的用户名和密码，用户名：SPOTO 密码：20030218，ISP没有告知使用哪种认证方式，拨号成功后自动获取IP信息，以及本地自动生成一条默认路由指向ISP；



创建拨号接口



OR



1 OR(config)#interface dialer 0
2 OR(config-if)#ip address negotiated
3 OR(config-if)#ip mtu 1492
4 OR(config-if)#encapsulation ppp
5 OR(config-if)#ppp ipcp route default
6 OR(config-if)#dialer pool 1
7 OR(config-if)#ppp chap hostname SPOTO
8 OR(config-if)#ppp chap password 20030218
9 OR(config-if)#ppp pap sent-username SPOTO password 20030218





开始拨号



1 OR(config)#interface ethernet0/1
2 OR(config-if)#pppoe enable group global
3 OR(config-if)#pppoe-client dial-pool-number 1
4 OR(config-if)#no shutdown

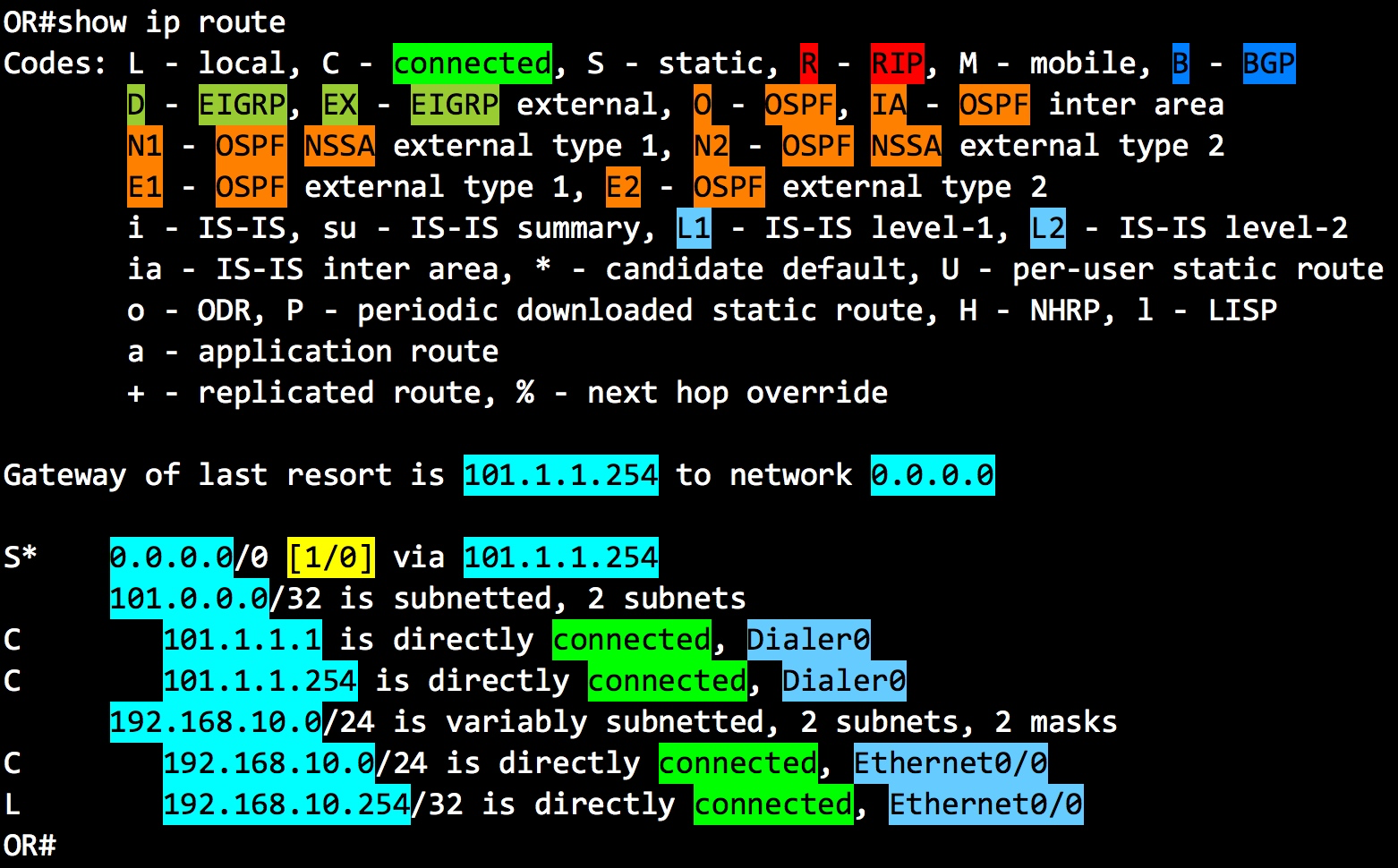

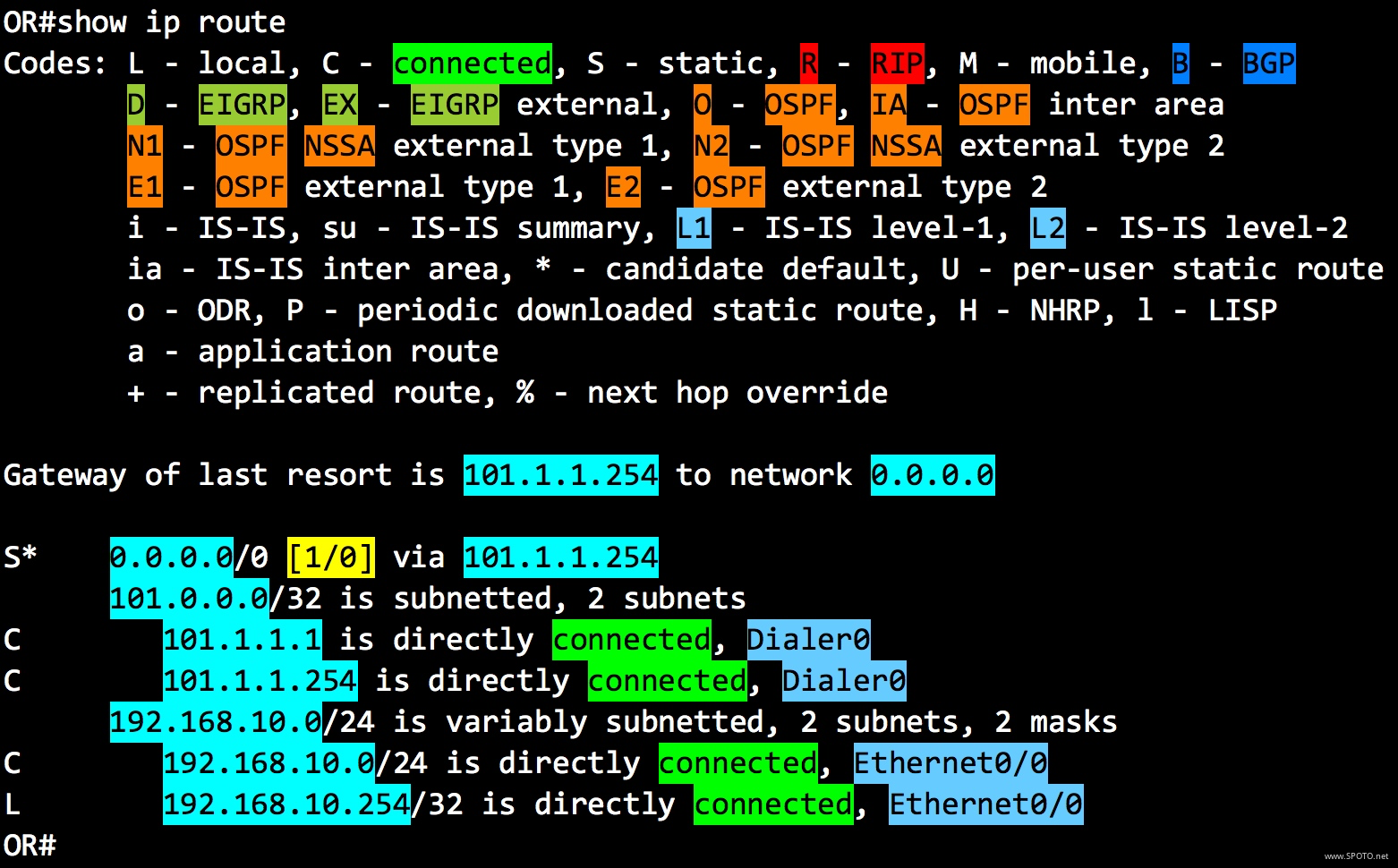

ppp ipcp route default 当PPP认证成功后进入NCP阶段时，自动生成一条默认路由指向对端

由于认证方式未知，故答案中CHAP和PAP都配置了

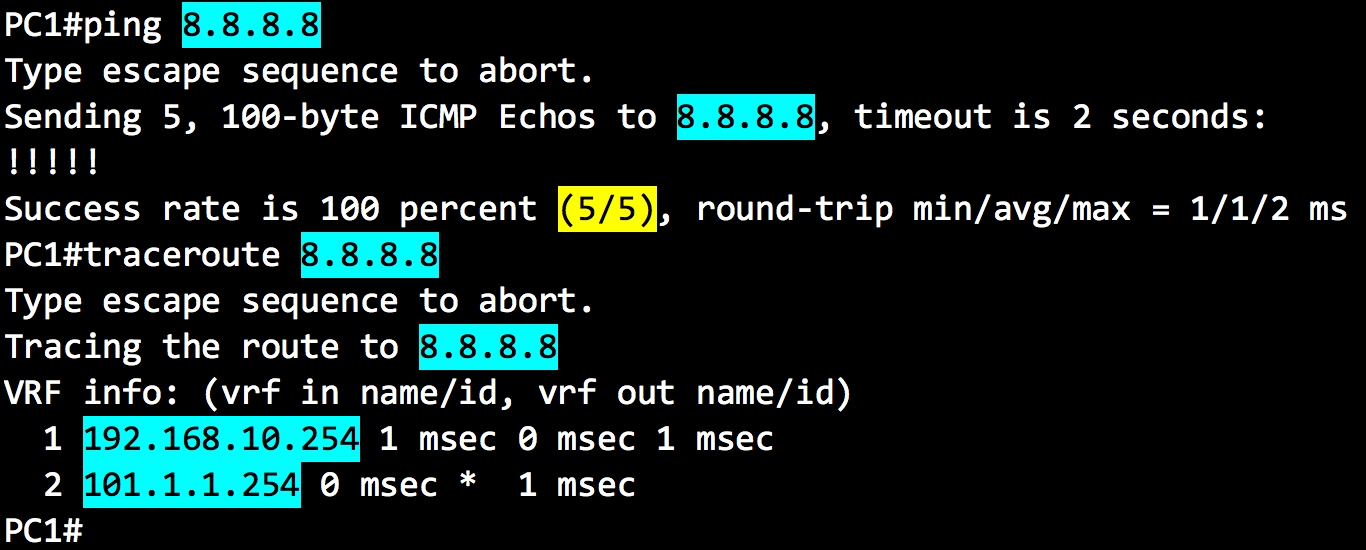

2. 配置PAT实现PC1能ping通ISP上的8.8.8.8；



设置内部和外部接口



OR



1 OR(config)#interface ethernet 0/0
2 OR(config-if)#ip nat inside
3 OR(config-if)#interface dialer 0
4 OR(config-if)#ip nat outside





配置ACL匹配PAT的感兴趣流，以及配置PAT



OR



1 OR(config)#access-list 1 permit 192.168.10.0 0.0.0.255
2 OR(config)#ip nat inside source list 1 interface dialer 0 overload





注意：外部接口为dialer接口，而不是物理接口E0/1
