实验目的
- 掌握静态NAT的操作
- 掌握静态NAT端口映射的操作
- 掌握端口复用PAT的操作
拓扑与需求

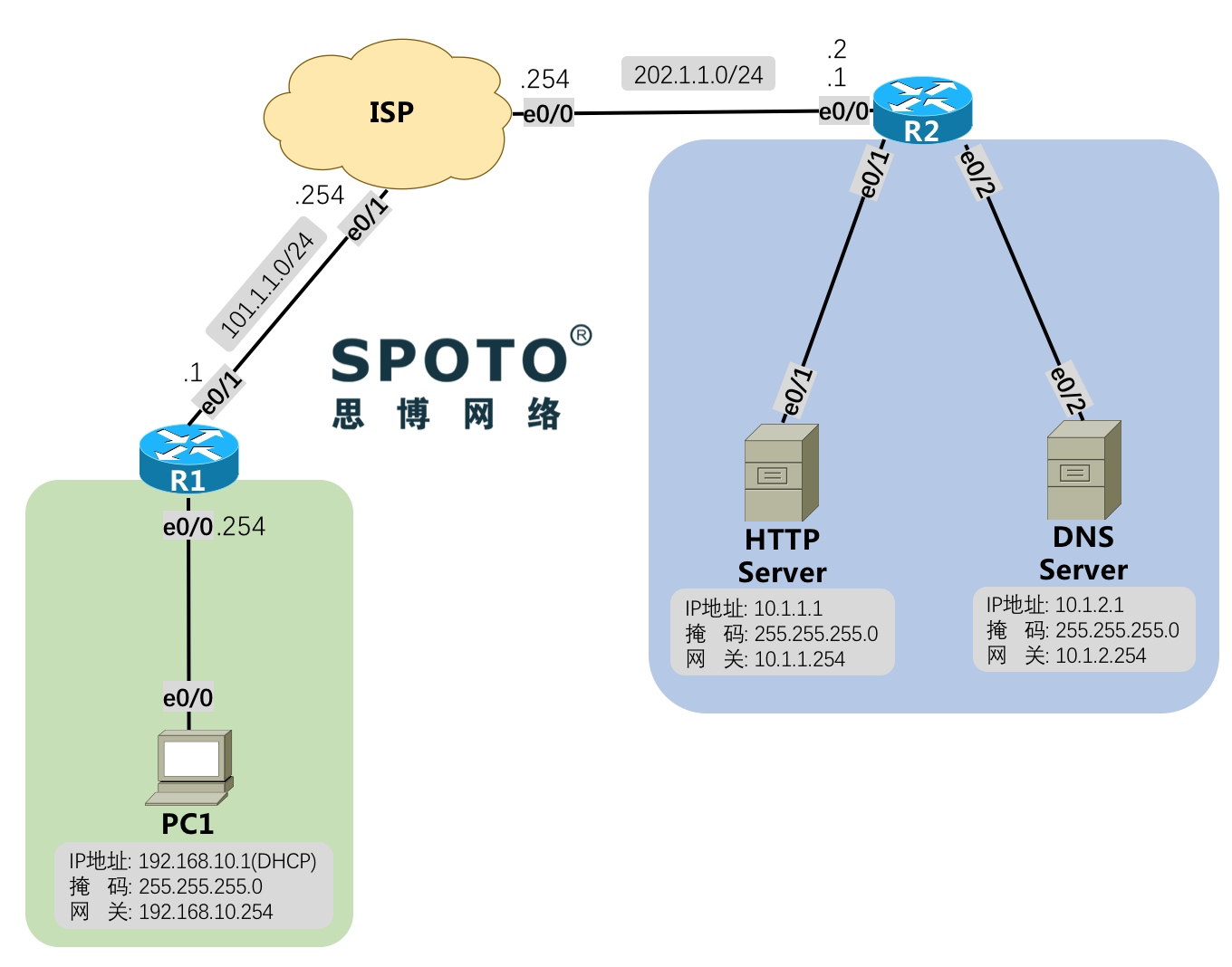

拓扑：
需求：
1. 在R2上配置静态NAT，将内网DNS Server关联到公网IP：202.1.1.2
2. 在R2上配置静态NAT，将内网HTTP Server的TCP 80端口关联到公网IP：202.1.1.1 的 81 端口
3. 在R1上配置端口复用PAT，使得PC1能访问到DNS服务器和HTTP服务器
配置与实现
1. 在R2上配置静态NAT，将内网DNS Server关联到公网IP：202.1.1.2
为公网接口配置Secondary地址以及默认路由
R2
R2(config)#ip route 0.0.0.0 0.0.0.0 202.1.1.254
R2(config)#interface ethernet 0/0
R2(config-if)#ip address 202.1.1.2 255.255.255.0 secondary
配置静态NAT
R2
1 R2(config)#interface ethernet 0/0 2 R2(config-if)#ip nat outside 3 R2(config-if)#interface ethernet 0/2 4 R2(config-if)#ip nat inside
R2
1 R2(config)#ip nat inside source static 10.1.2.1 202.1.1.2

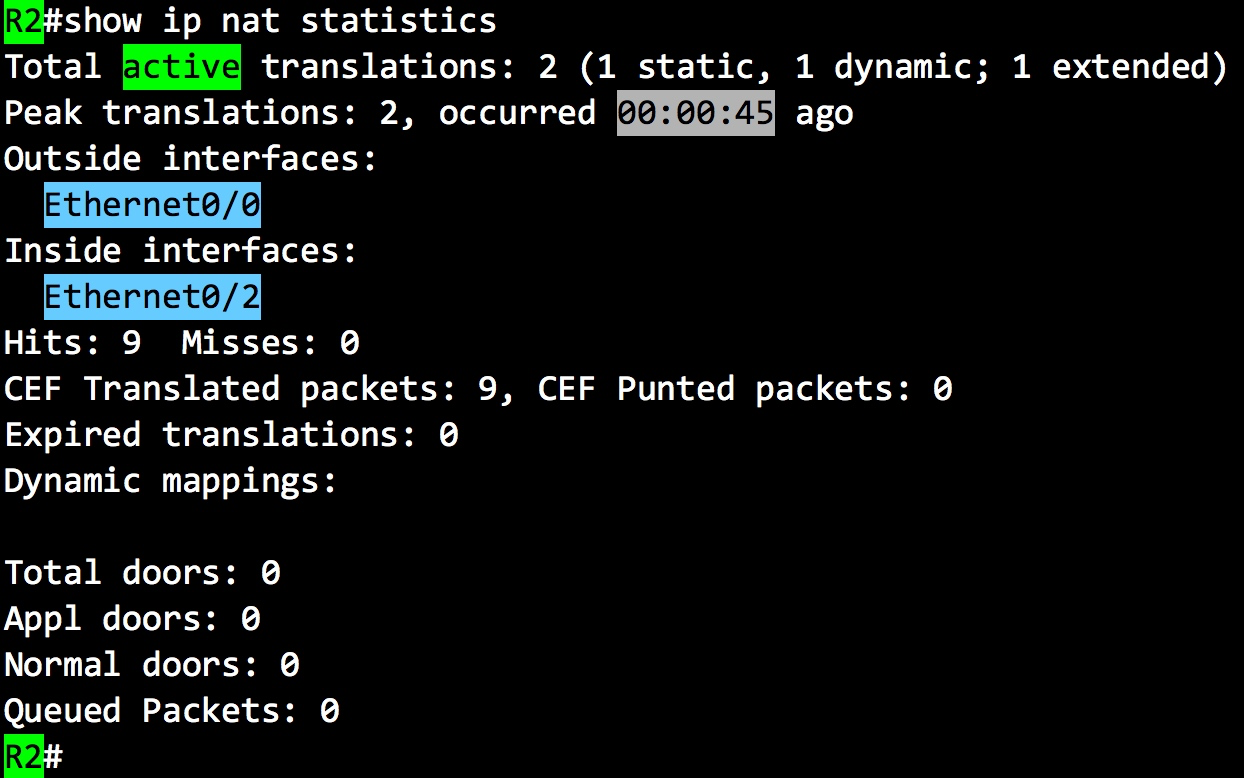

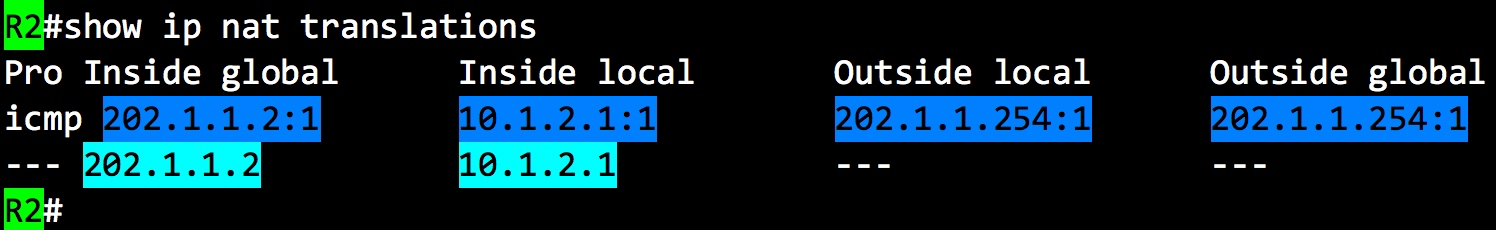

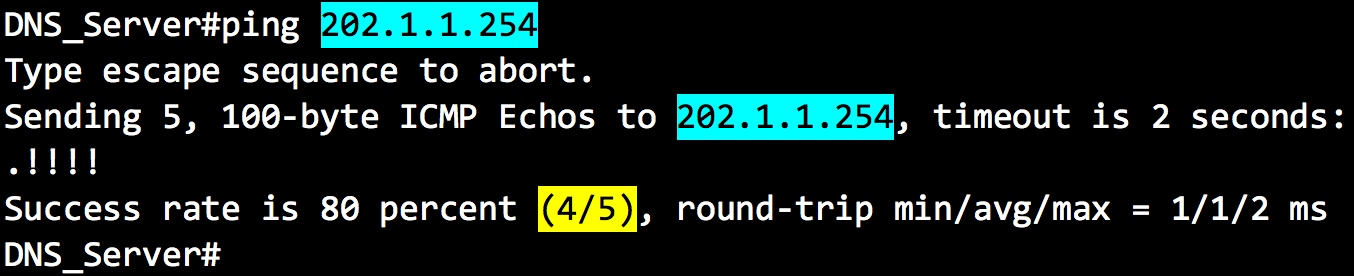

2. 在R2上配置静态NAT，将内网HTTP Server的TCP 80端口关联到公网IP：202.1.1.1 的 81 端口
R2
1 R2(config)#interface ethernet 0/1 2 R2(config-if)#ip nat inside
R2
1 R2(config)#ip nat inside source static tcp 10.1.1.1 80 202.1.1.1 81

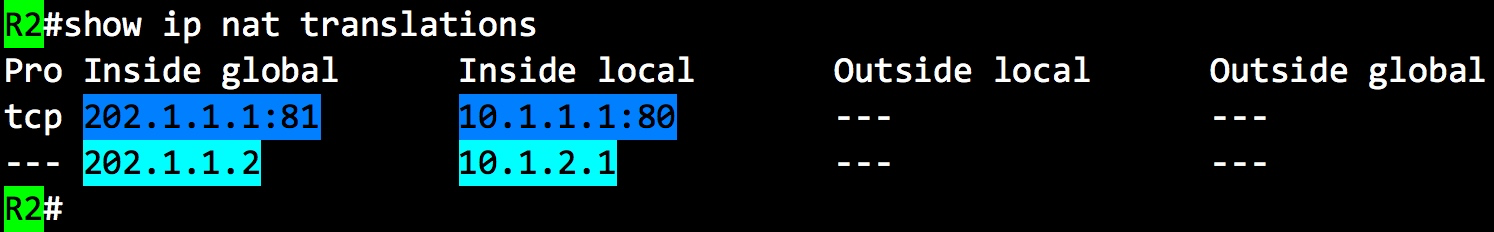

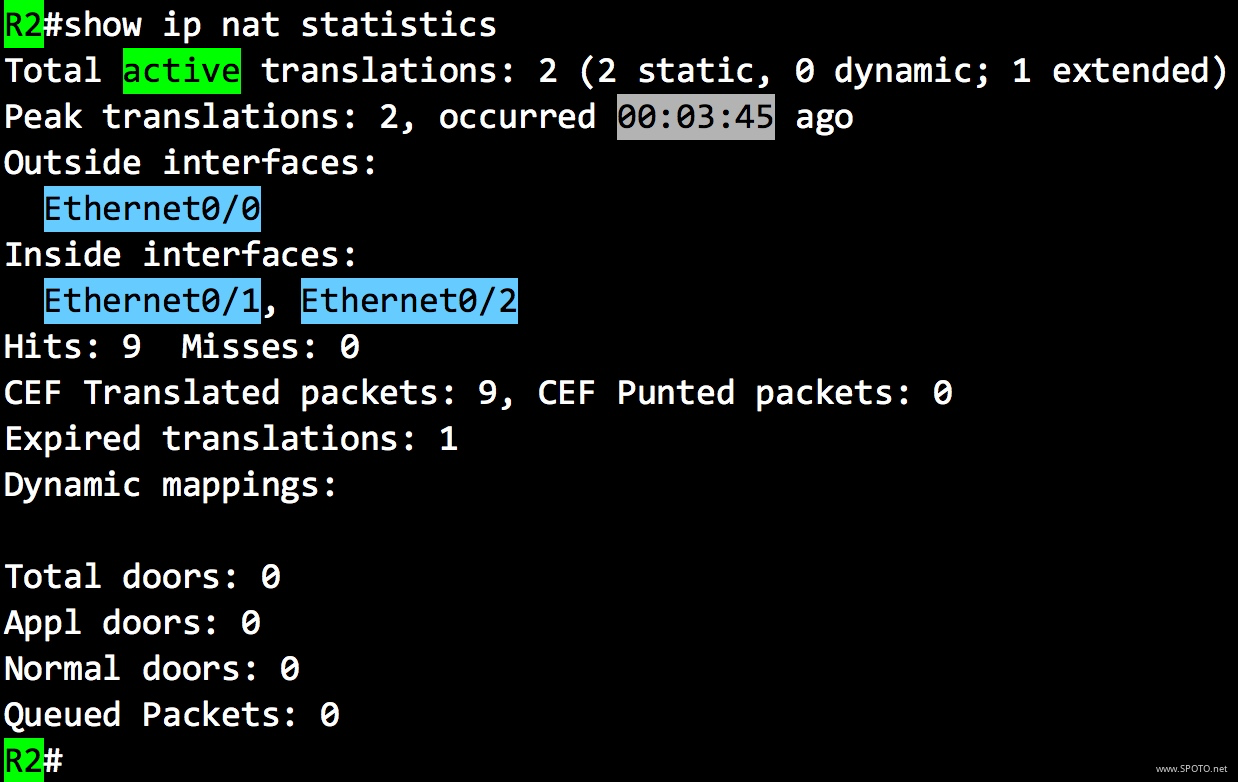

3. 在R1上配置端口复用PAT，使得PC1能访问到DNS服务器和HTTP服务器
配置默认路由及设置内外接口
R1
1 R1(config)#ip route 0.0.0.0 0.0.0.0 101.1.1.254 2 R1(config)#interface ethernet 0/0 3 R1(config-if)#ip nat inside 4 R1(config-if)#interface ethernet 0/1 5 R1(config-if)#ip nat outside
配置ACL匹配PAT感兴趣流及配置PAT
R1
1 R1(config)#access-list 1 permit 192.168.10.0 0.0.0.255 2 R1(config)#ip nat inside source list 1 interface ethernet 0/1 overload

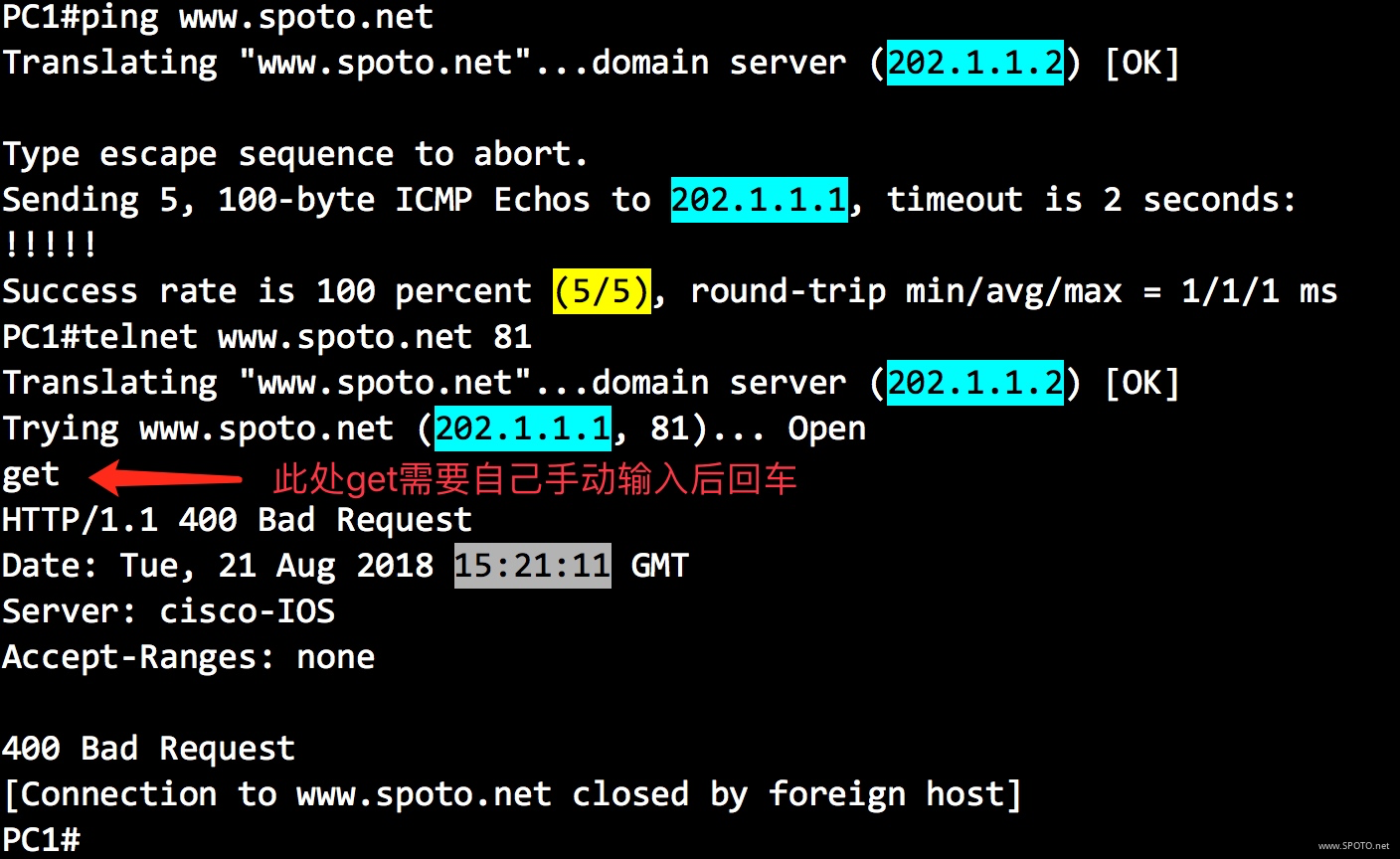

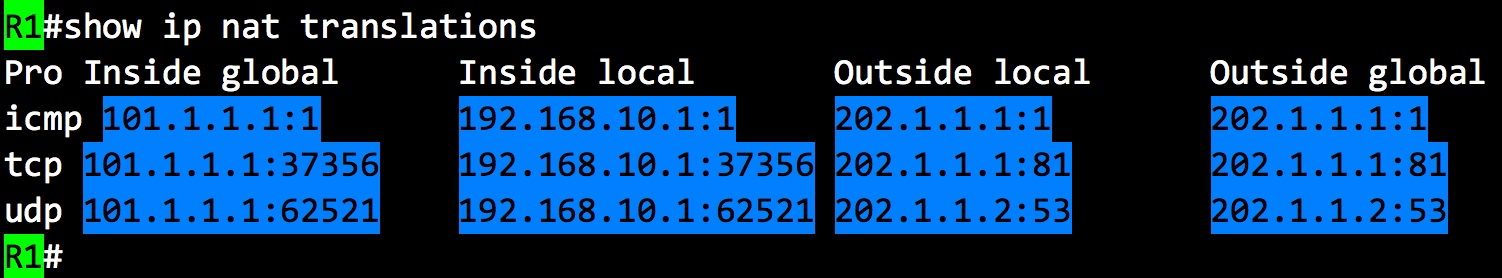

上图中：
第一行为PC1
ping www.spoto.net的ICMP报文的转换信息第二行为PC1
telnet www.spoto.net 81的HTTP报文转换信息第三行为PC1域名查询时DNS报文转换信息
NAT转换表存在时间较短，请在PC1测试成功后尽快查看
