11-ACL

11-ACL

实验目的



  • 掌握标准ACL的操作
  • 掌握扩展ACL的操作
  • 掌握命名ACL的操作



拓扑与需求

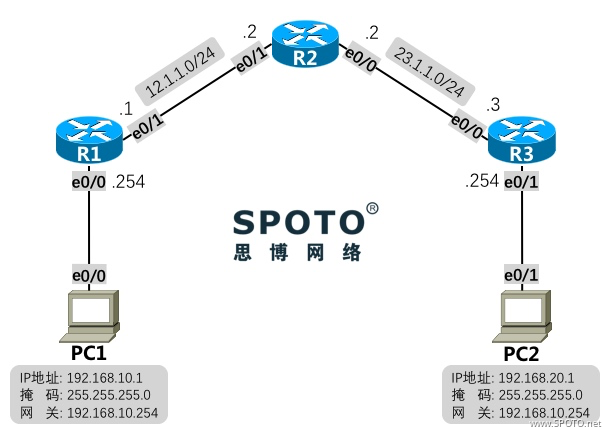

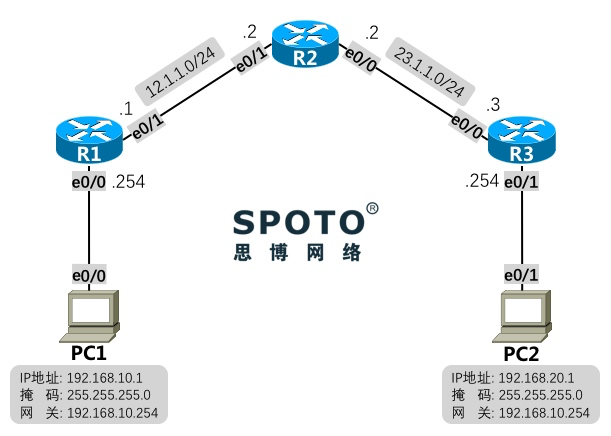

拓扑：




需求：



1. 使用名字为ACL_A的标准ACL配置及应用：在R1上配置ACL实现仅192.168.20.0/24网段能访问到PC1；
2. 使用名字为ACL_B的标准ACL实现Telnet登陆控制：在R3上配置只允许PC1远程管理R3；
3. 使用名字为ACL_C的扩展ACL配置及应用：在R3配置ACL实现PC2只允许被ping通,其他访问都不能进行；



配置与实现



1. 使用名字为ACL_A的标准ACL配置及应用：在R1上配置ACL实现仅192.168.20.0/24网段能访问到PC1；



R1



1 R1(config)#ip access-list standard ACL_A
2 R1(config-std-nacl)#permit 192.168.20.0 0.0.0.255
3 R1(config-std-nacl)#interface ethernet 0/0
4 R1(config-if)#ip access-group ACL_A out

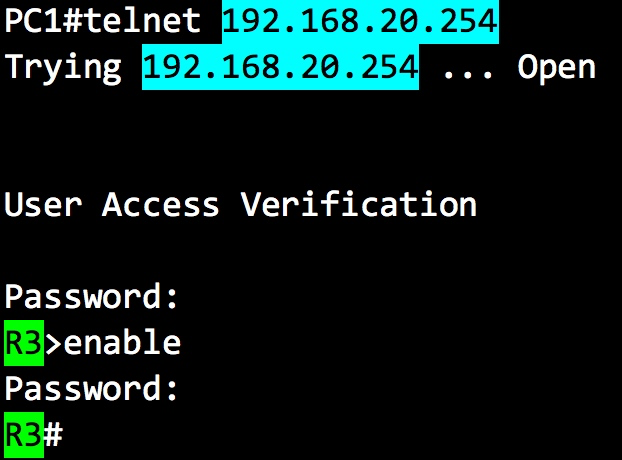

2. 使用名字为ACL_B的标准ACL实现Telnet登陆控制：在R3上配置只允许PC1远程管理R3，使用SPOTO作为Telnet和Enable(明文)的密码；



配置ACL



R3



1 R3(config)#ip access-list standard ACL_B
2 R3(config-std-nacl)#permit host 192.168.10.1





配置Telnet



R3



1 R3(config)#enable password SPOTO
2 R3(config)#line vty 0 4
3 R3(config-line)#password SPOTO
4 R3(config-line)#transport input telnet
5 R3(config-line)#login
6 R3(config-line)#access-class ACL_B in

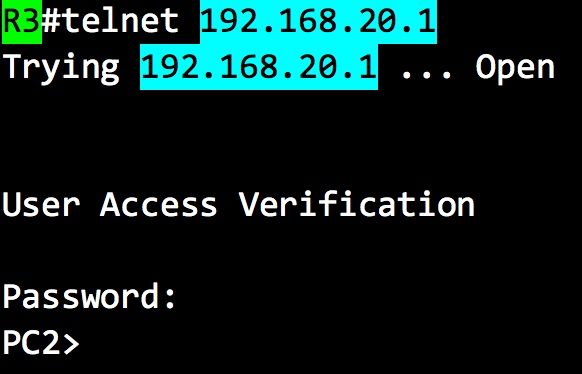

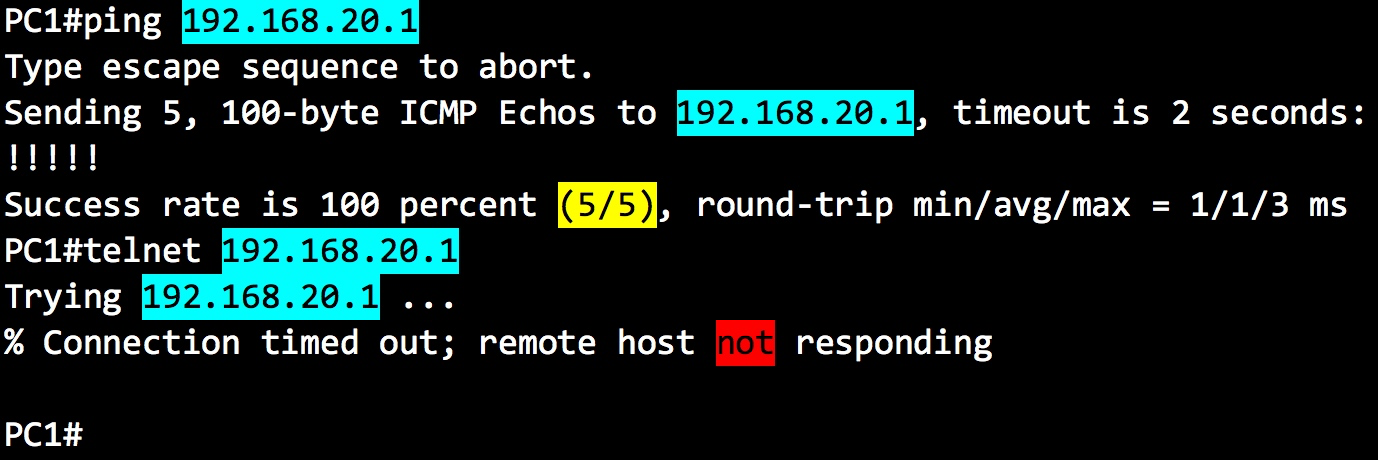

3. 使用名字为ACL_C的扩展ACL配置及应用：在R3配置ACL实现PC2只允许被ping通,其他访问都不能进行；



R3



1 R3(config)#ip access-list extended ACL_C
2 R3(config-ext-nacl)#permit icmp any host 192.168.20.1
3 R3(config-std-nacl)#interface ethernet 0/1
4 R3(config-if)#ip access-group ACL_C out
