实验目的



  • 掌握OSPF路由协议多区域的操作



拓扑与需求

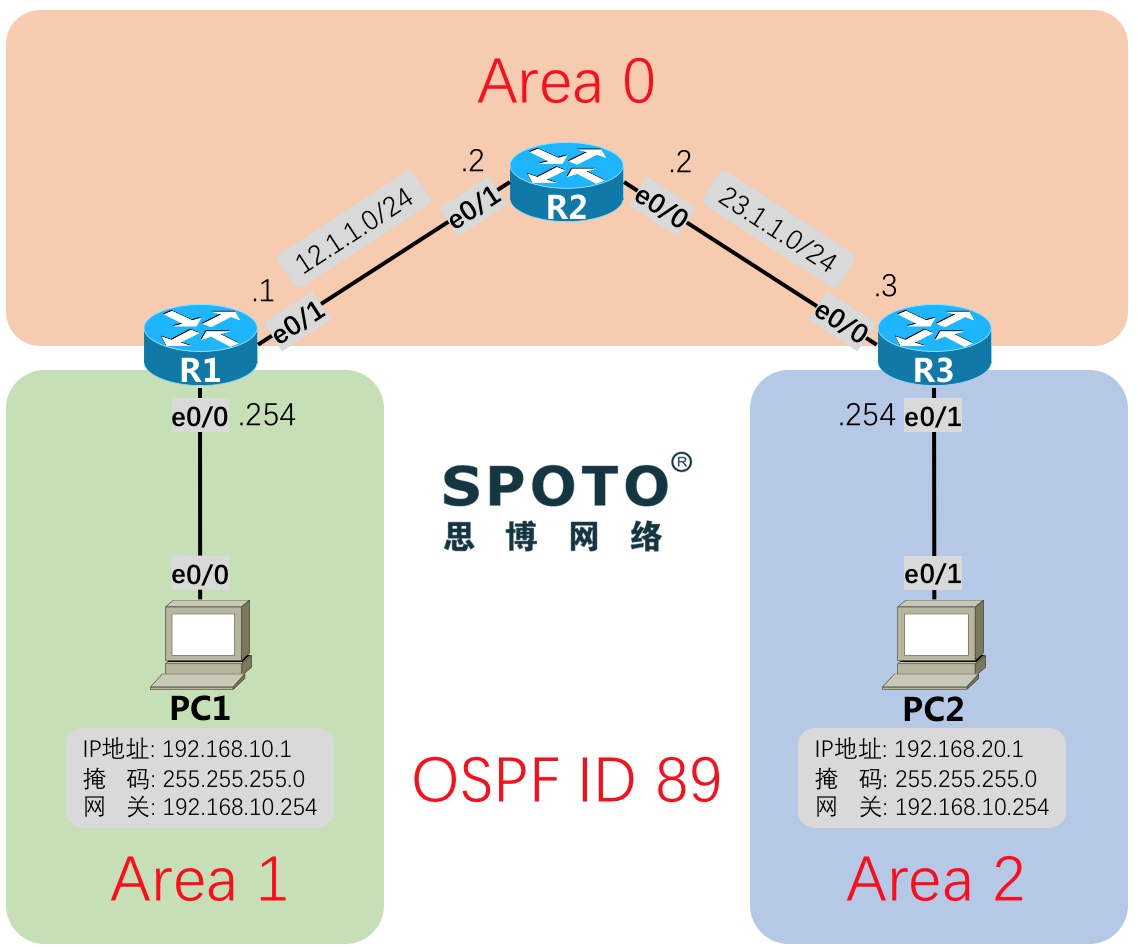

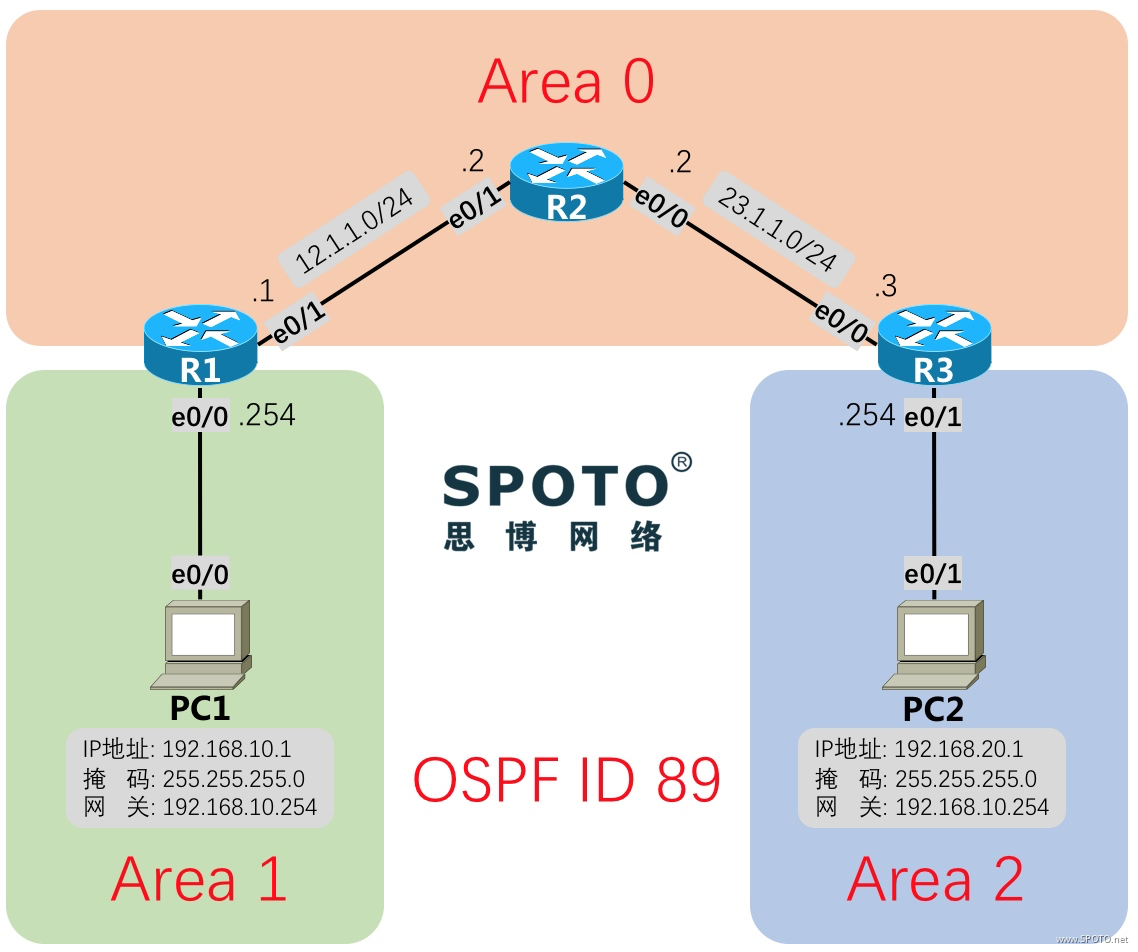

拓扑：




需求：



1. PC1在LAN1中，PC2在LAN2中，使用OSPF路由协议实现两个LAN中的PC能够通信，OSPF进程 ID 89，R1的Router ID为1.1.1.1，R2的Router ID为2.2.2.2，R3的Router ID为3.3.3.3；



配置与实现



1. PC1在LAN1中，PC2在LAN2中，使用OSPF路由协议实现两个LAN中的PC能够通信，OSPF进程 ID 89，R1的Router ID为1.1.1.1，R2的Router ID为2.2.2.2，R3的Router ID为3.3.3.3；



R1



1 R1(config)#router ospf 89
2 R1(config-router)#router-id 1.1.1.1
3 R1(config-router)#network 192.168.10.254 0.0.0.0 area 1
4 R1(config-router)#network 12.1.1.1 0.0.0.0 area 0





R2



1 R2(config)#router ospf 89
2 R2(config-router)#router-id 2.2.2.2
3 R2(config-router)#network 12.1.1.2 0.0.0.0 area 0
4 R2(config-router)#network 23.1.1.2 0.0.0.0 area 0





R3



1 R3(config)#router ospf 89
2 R3(config-router)#router-id 3.3.3.3
3 R3(config-router)#network 192.168.20.254 0.0.0.0 area 2

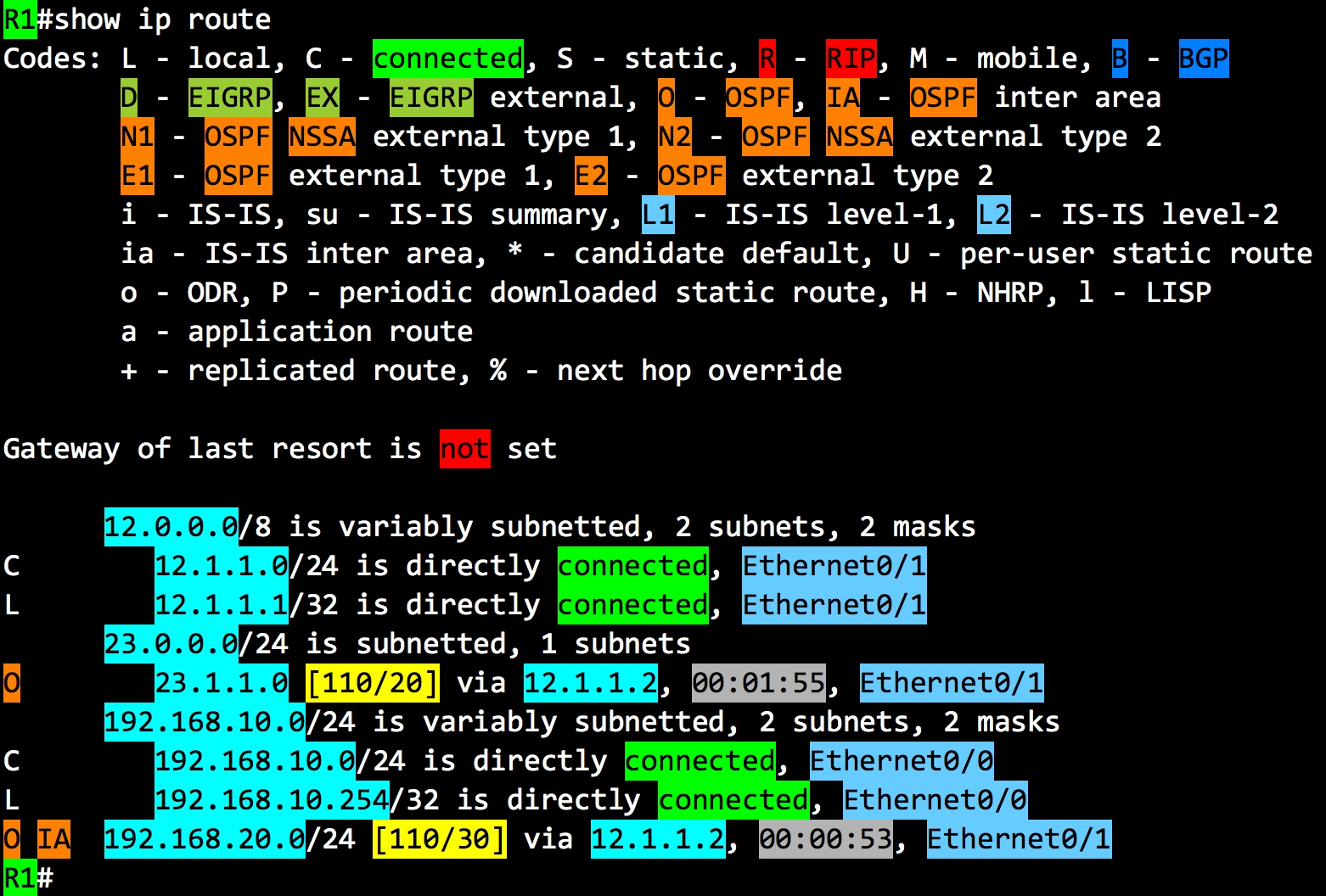

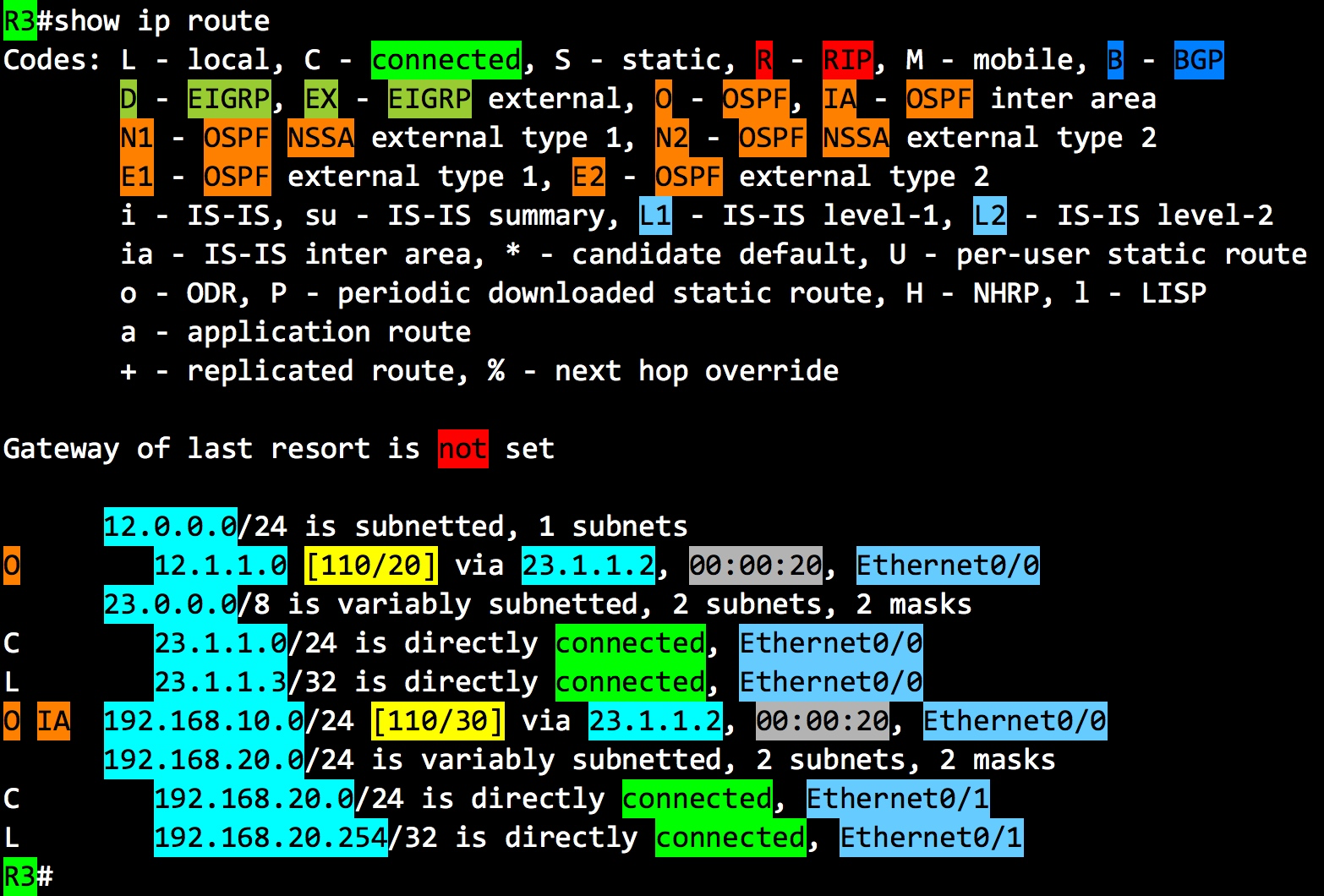

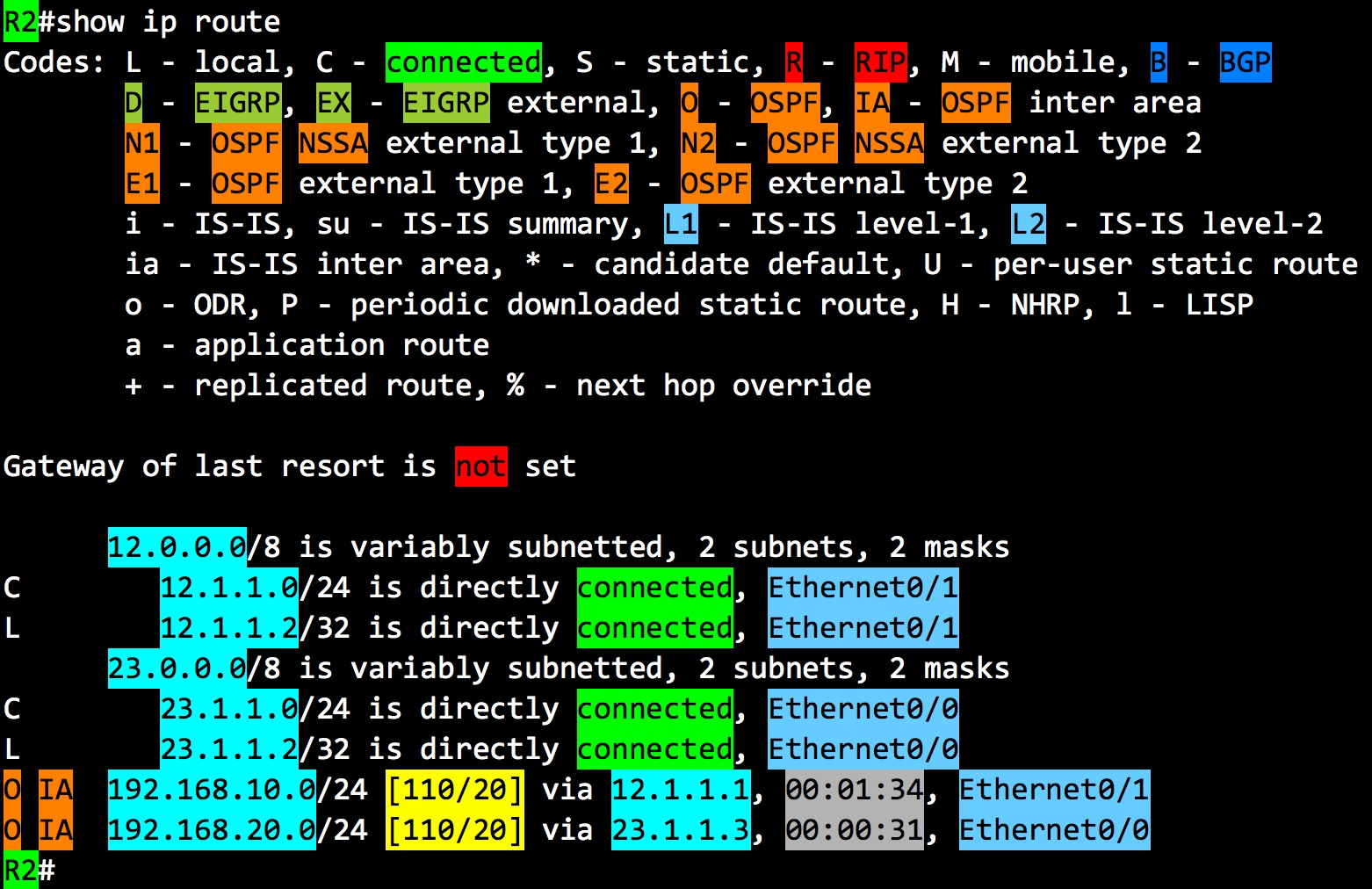

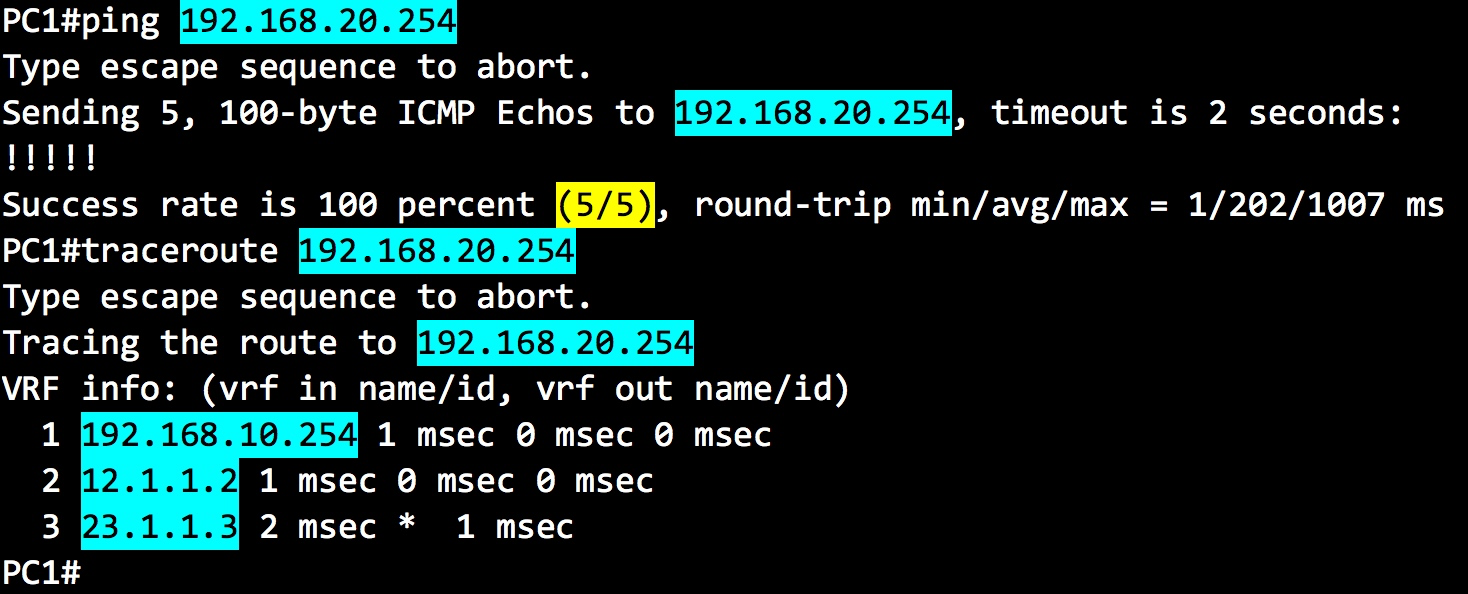

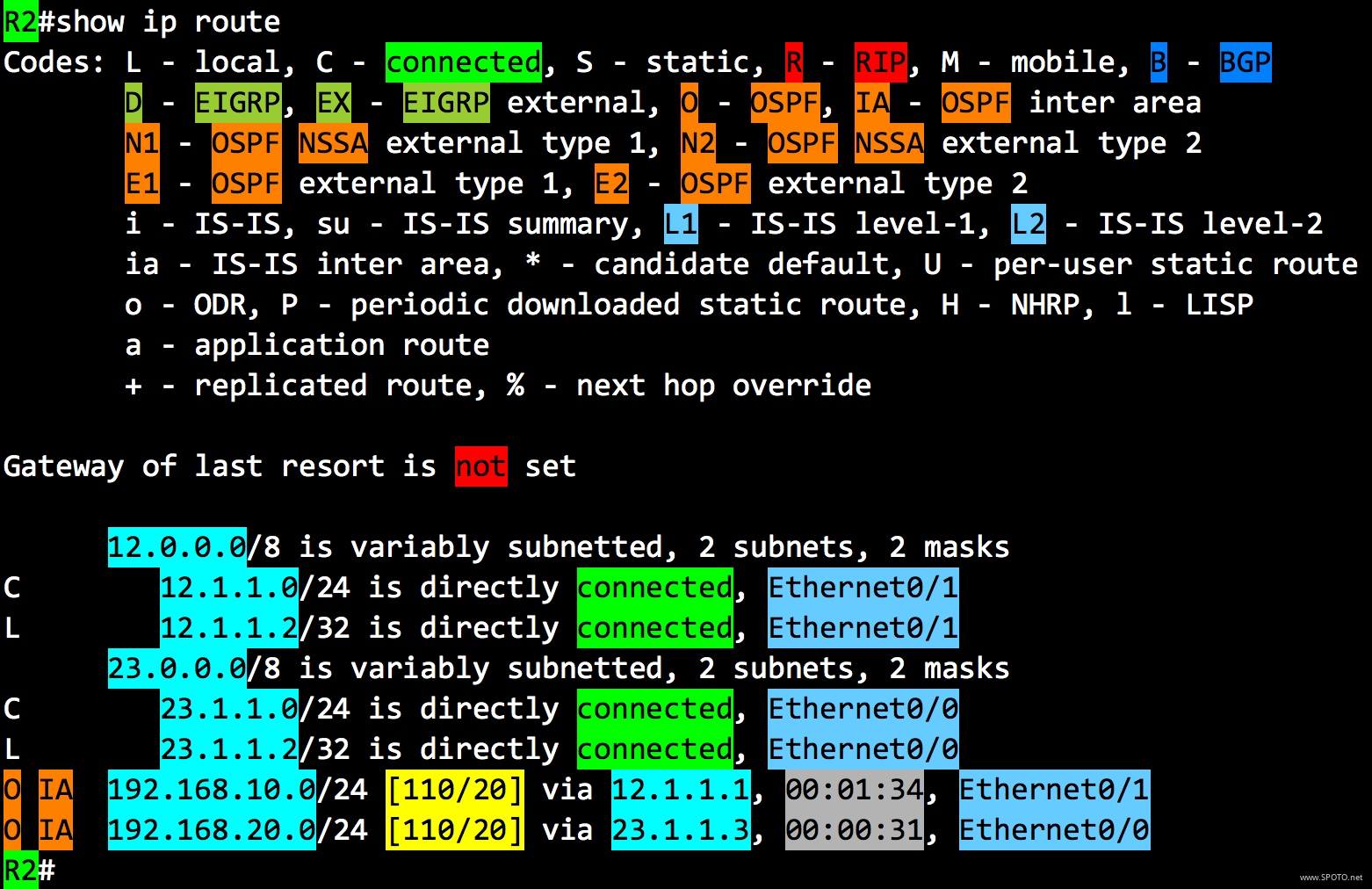

4 R3(config-router)#network 23.1.1.3 0.0.0.0 area 0
