08-OSPF_Single_Area
08-OSPF_Single_Area
实验目的
- 掌握OSPF路由协议单个区域的操作
拓扑与需求

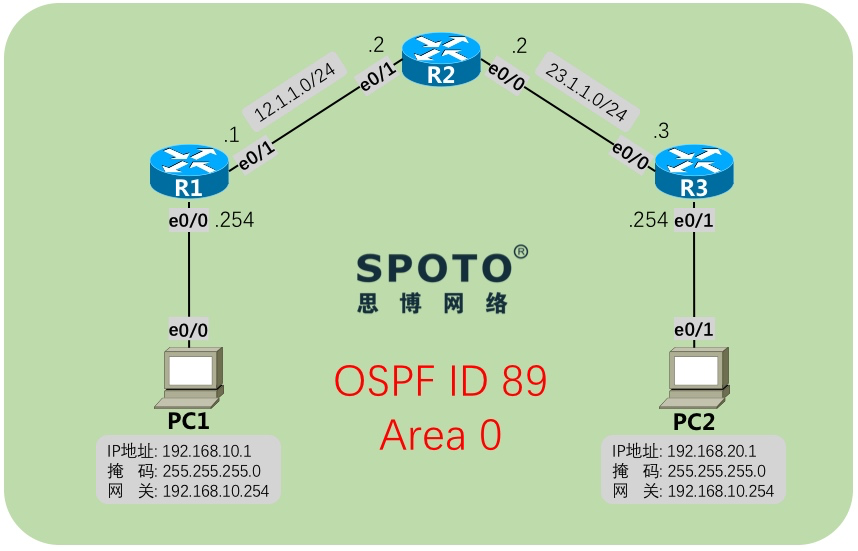

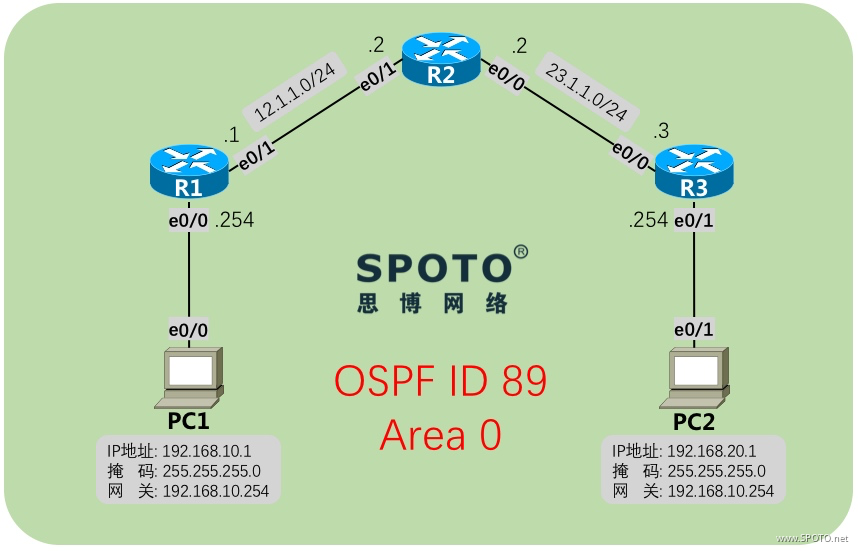

拓扑：
需求：

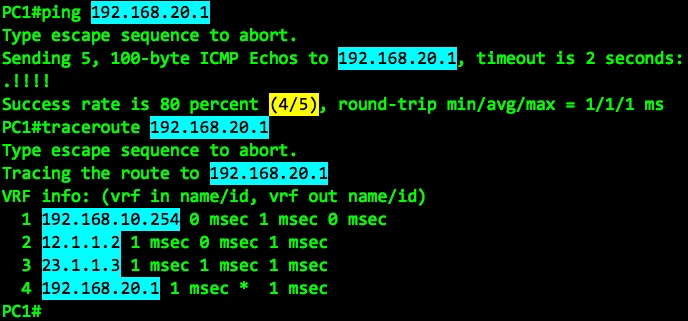

1. PC1在LAN1中，PC2在LAN2中，使用OSPF路由协议实现两个LAN中的PC能够通信，OSPF进程 ID 89，R1的Router ID为1.1.1.1，R2的Router ID为2.2.2.2，R3的Router ID为3.3.3.3；
配置与实现
1. PC1在LAN1中，PC2在LAN2中，使用OSPF路由协议实现两个LAN中的PC能够通信，OSPF进程 ID 89，R1的Router ID为1.1.1.1，R2的Router ID为2.2.2.2，R3的Router ID为3.3.3.3；

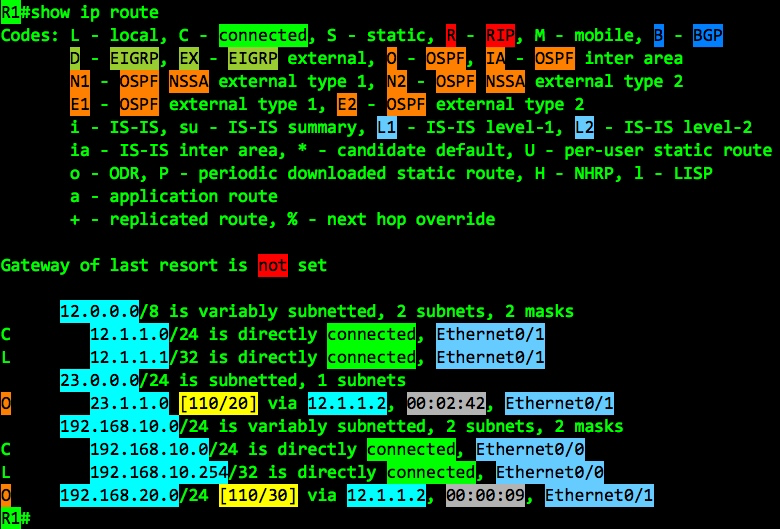

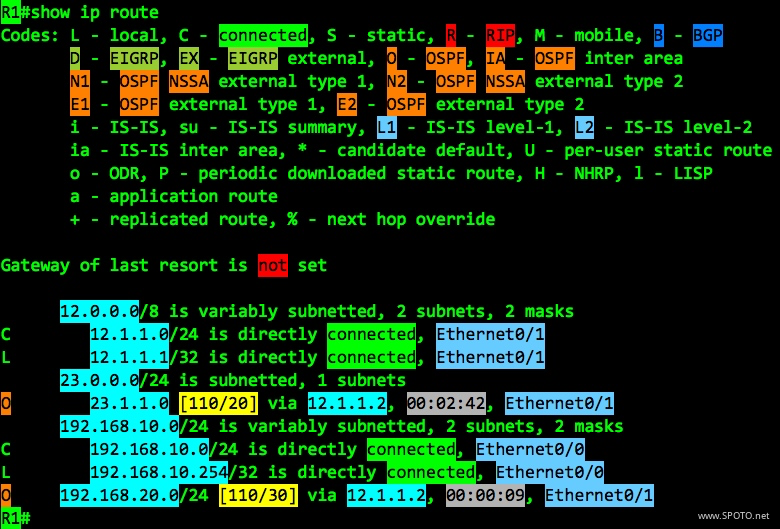

R1
1 R1(config)#router ospf 89 2 R1(config-router)#router-id 1.1.1.1 3 R1(config-router)#network 192.168.10.254 0.0.0.0 area 0 4 R1(config-router)#network 12.1.1.1 0.0.0.0 area 0
或
1 R1(config)#router ospf 89 2 R1(config-router)#router-id 1.1.1.1 3 R1(config-router)#network 0.0.0.0 255.255.255.255 area 0

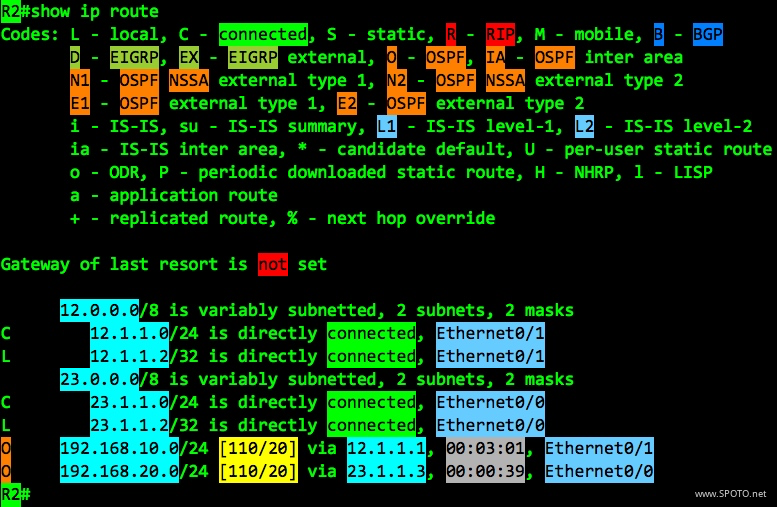

R2
1 R2(config)#router ospf 89 2 R2(config-router)#router-id 2.2.2.2 3 R2(config-router)#network 12.1.1.2 0.0.0.0 area 0 4 R2(config-router)#network 23.1.1.2 0.0.0.0 area 0
或
1 R2(config)#router ospf 89 2 R2(config-router)#router-id 2.2.2.2 3 R2(config-router)#network 0.0.0.0 255.255.255.255 area 0

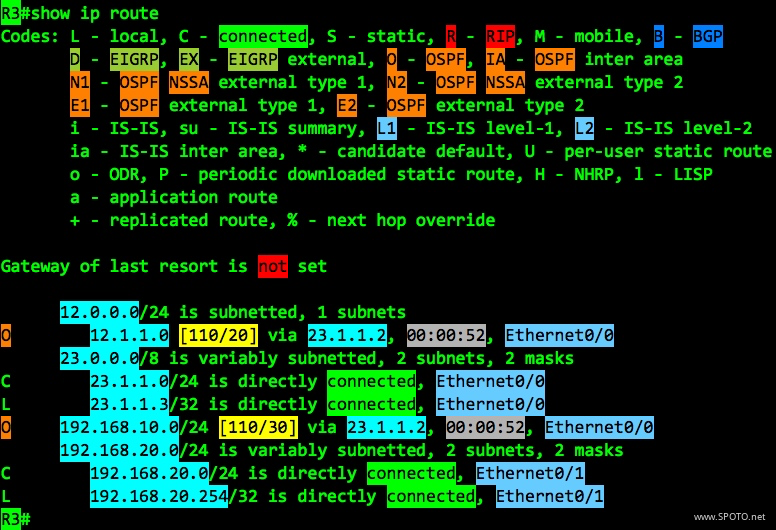

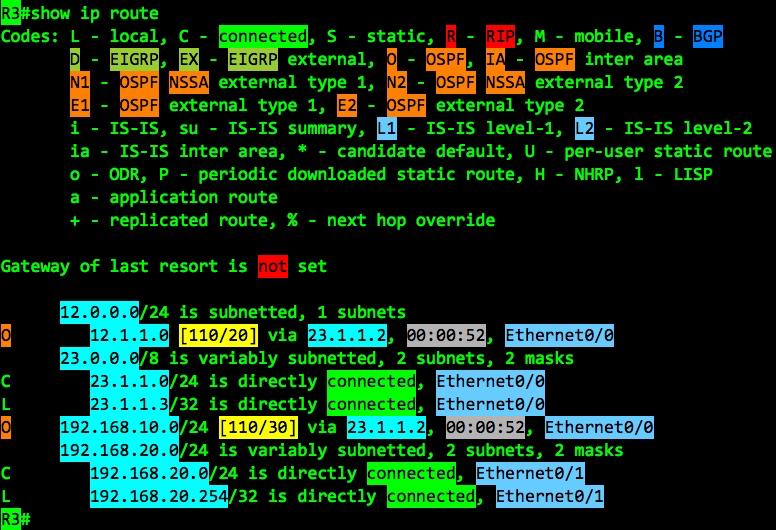

R3
1 R3(config)#router ospf 89 2 R3(config-router)#router-id 3.3.3.3 3 R3(config-router)#network 192.168.20.254 0.0.0.0 area 0 4 R3(config-router)#network 23.1.1.3 0.0.0.0 area 0
或
1 R3(config)#router ospf 89 2 R3(config-router)#router-id 3.3.3.3 3 R3(config-router)#network 0.0.0.0 255.255.255.255 area 0
