06-RSTP

06-RSTP

实验目的



• 理解生成树STP的选举过程
• 掌握生成树STP接口角色切换的操作



拓扑与需求

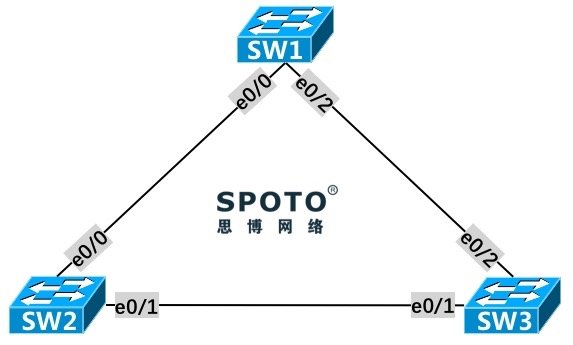

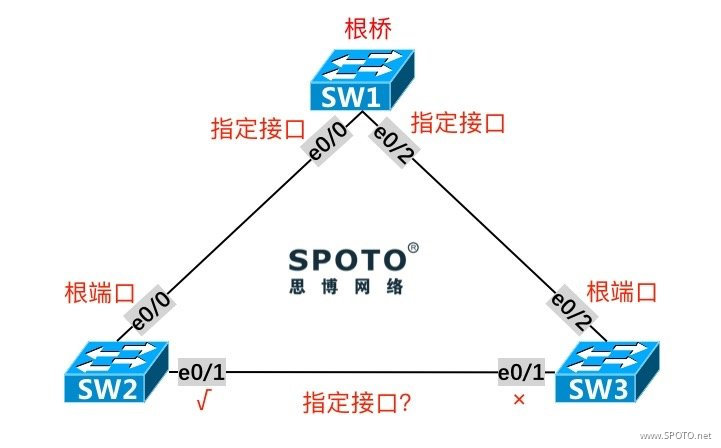

拓扑：



需求：



1. 默认情况阻塞的是SW3的E0/1接口，保持SW1根桥角色不变的情况下，将阻塞接口切换到SW2的E0/1接口



2. 还原实验状态，保持SW1根桥角色不变的情况下，将阻塞接口切换到SW2的E0/0接口要如何操作？



配置与实现

1. 默认情况阻塞的是SW3的E0/1接口，保持SW1根桥角色不变的情况下，将阻塞接口切换到SW2的E0/1接口



分析：

根据生成树选举规则，SW3的E0/1被阻塞是由于竞争指定接口失败，而选举指定接口的规则为：

在每段链路上选举一个接口成为指定接口

    1. 离根近的接口（Cost较小）

    2. 发送BPDU者的 Bridge ID 较小

    3. 发送BPDU者的 Port ID 较小

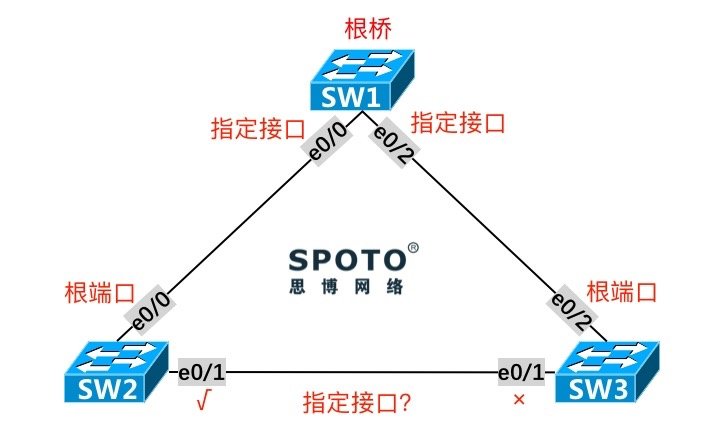

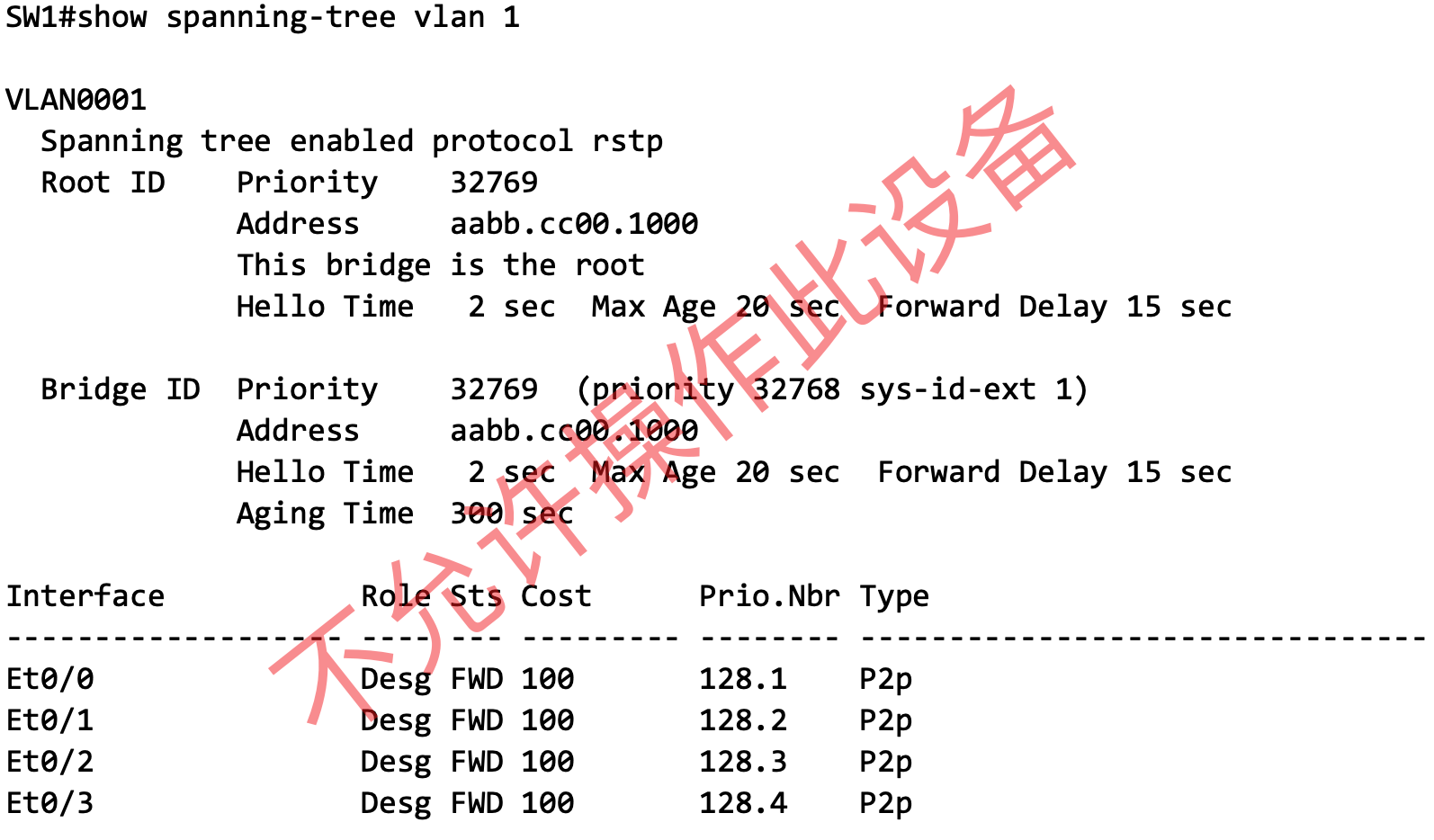

在本实验中，SW2的E0/1和SW3的E0/1距离根桥SW1的距离(Cost)相等，而SW2本身的 Bridge ID 较小，故SW2的E0/1成为指定接口，SW3的E0/1被阻塞

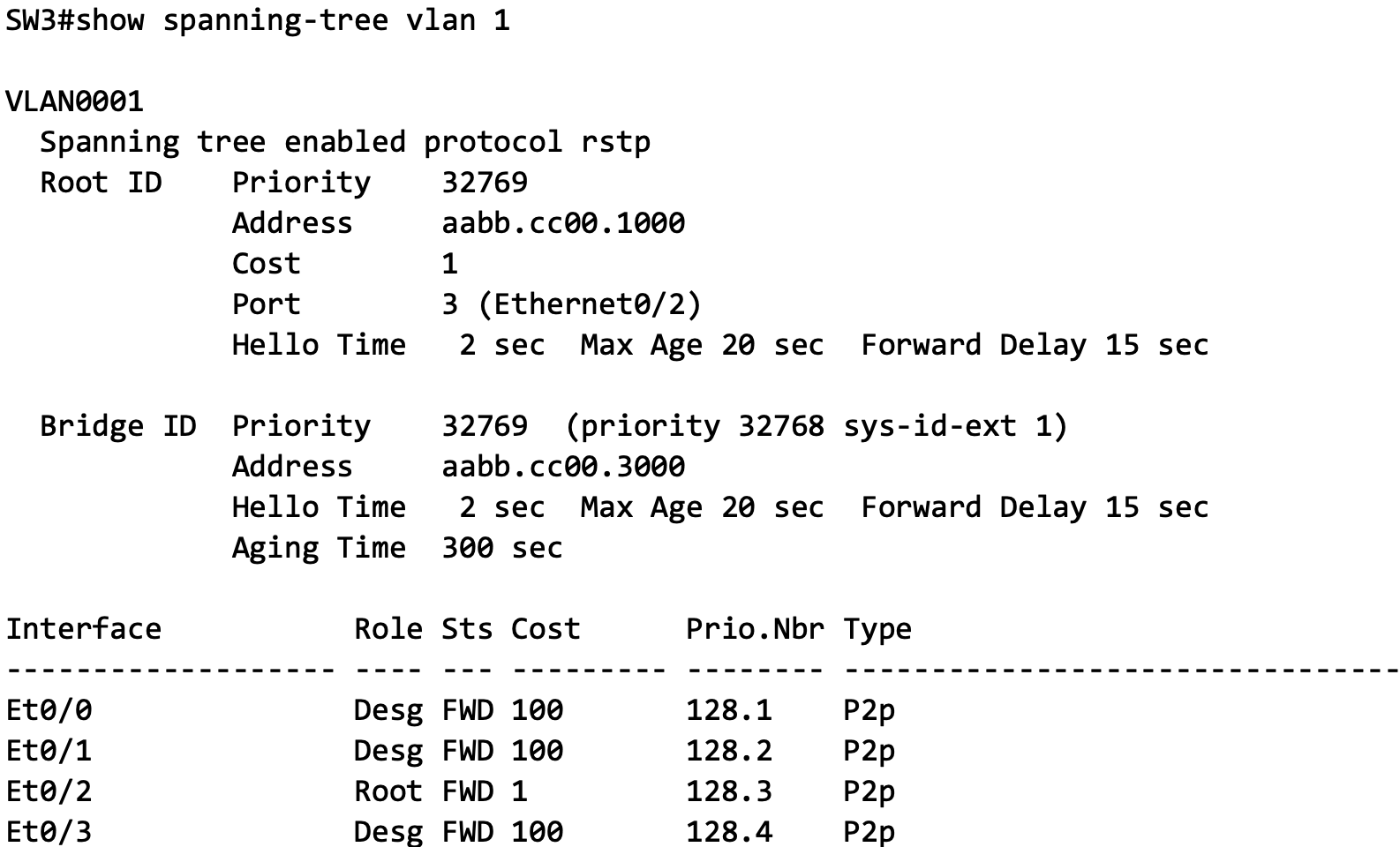

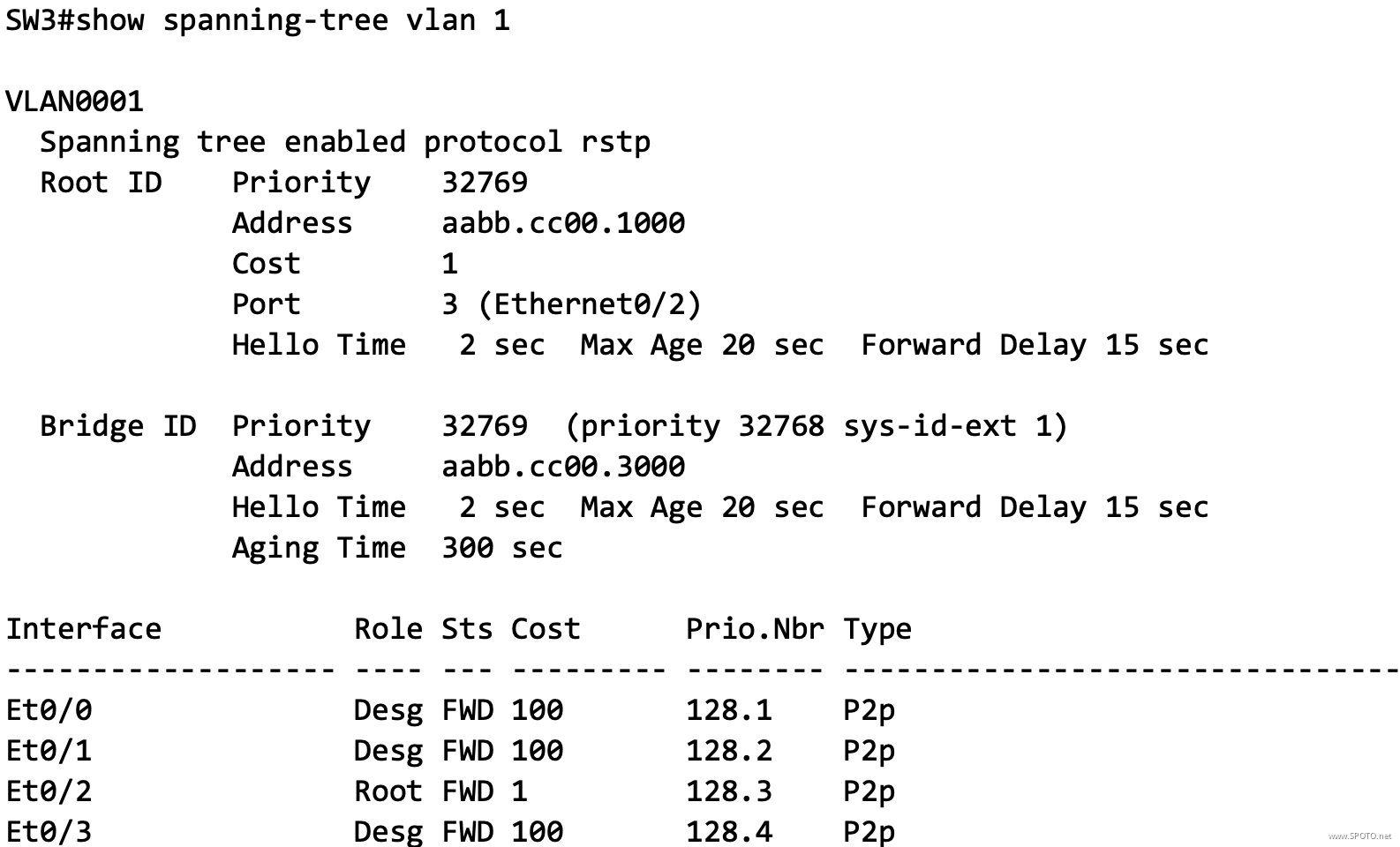

SW3



SW3(config)#interface ethernet 0/2
SW3(config-if)#spanning-tree cost 1





Cost可以取 1~99 之间的任意一个值









2. 保持SW1根桥角色不变的情况下，将阻塞接口切换到SW2的E0/0接口要如何操作？



分析：

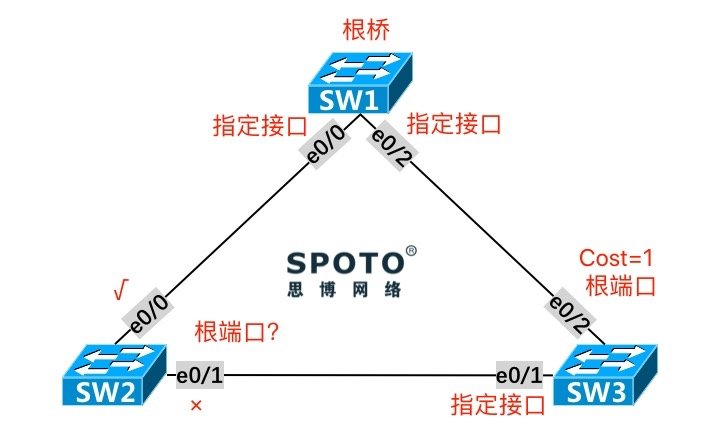

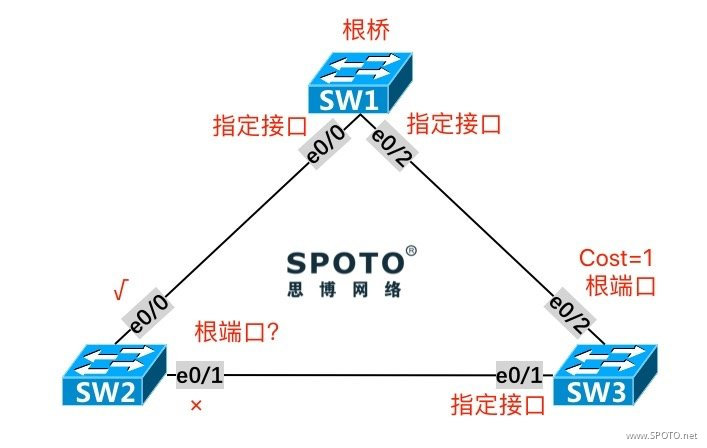

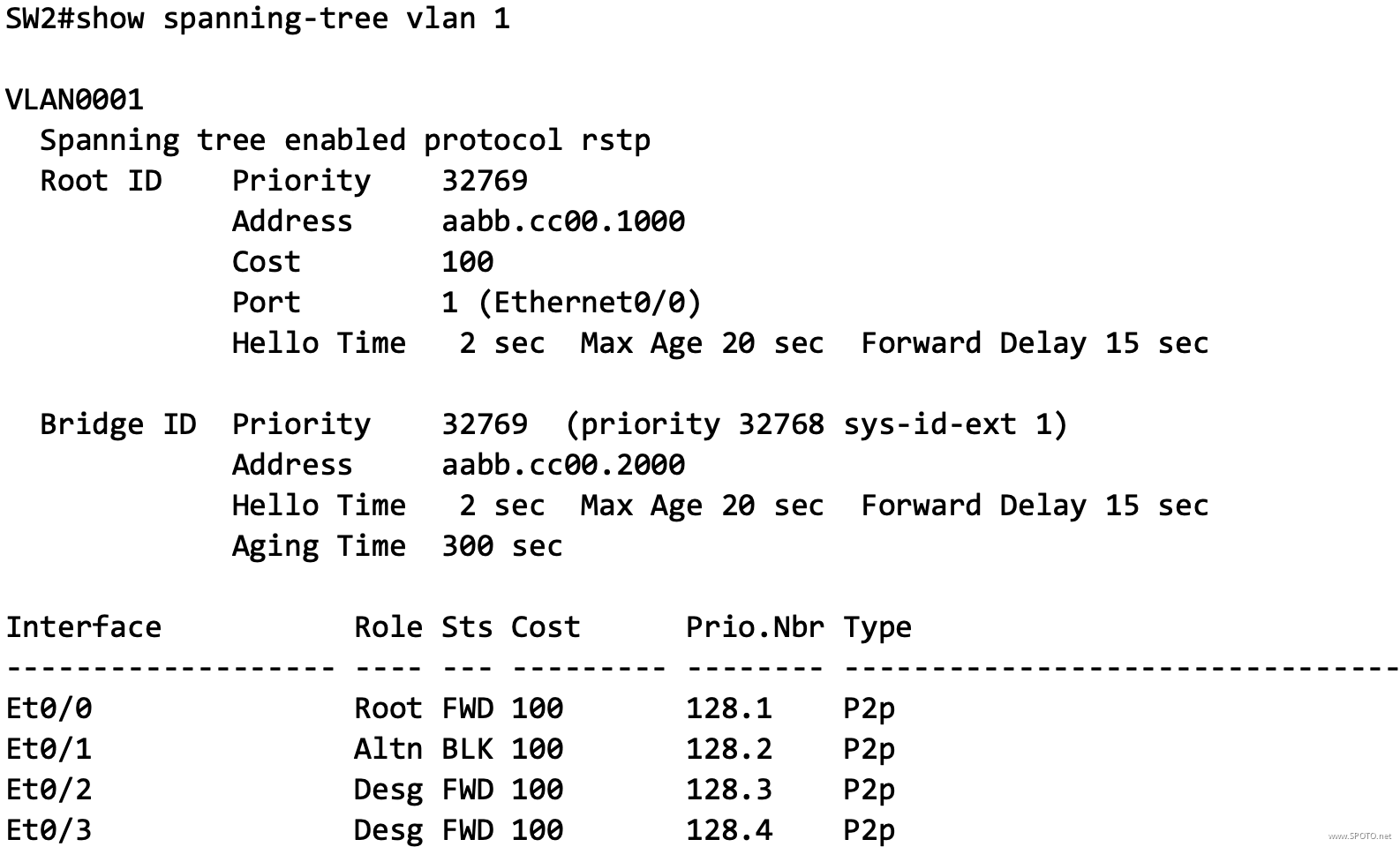

在第一步的基础上，成功将阻塞接口切换到了SW2的E0/1，需求要求将阻塞接口切换到SW2的E0/0，也就意味着我们需要将根端口的角色从SW2的E0/0切换到E0/1，这样才能阻塞掉E0/0

根据生成树选举规则，根端口的规则为：

在每台非根桥上选举一个接口成为根端口

    1. 离根近的接口（Cost较小）

    2. 发送BPDU者的 Bridge ID 较小

    3. 发送BPDU者的 Port ID 较小

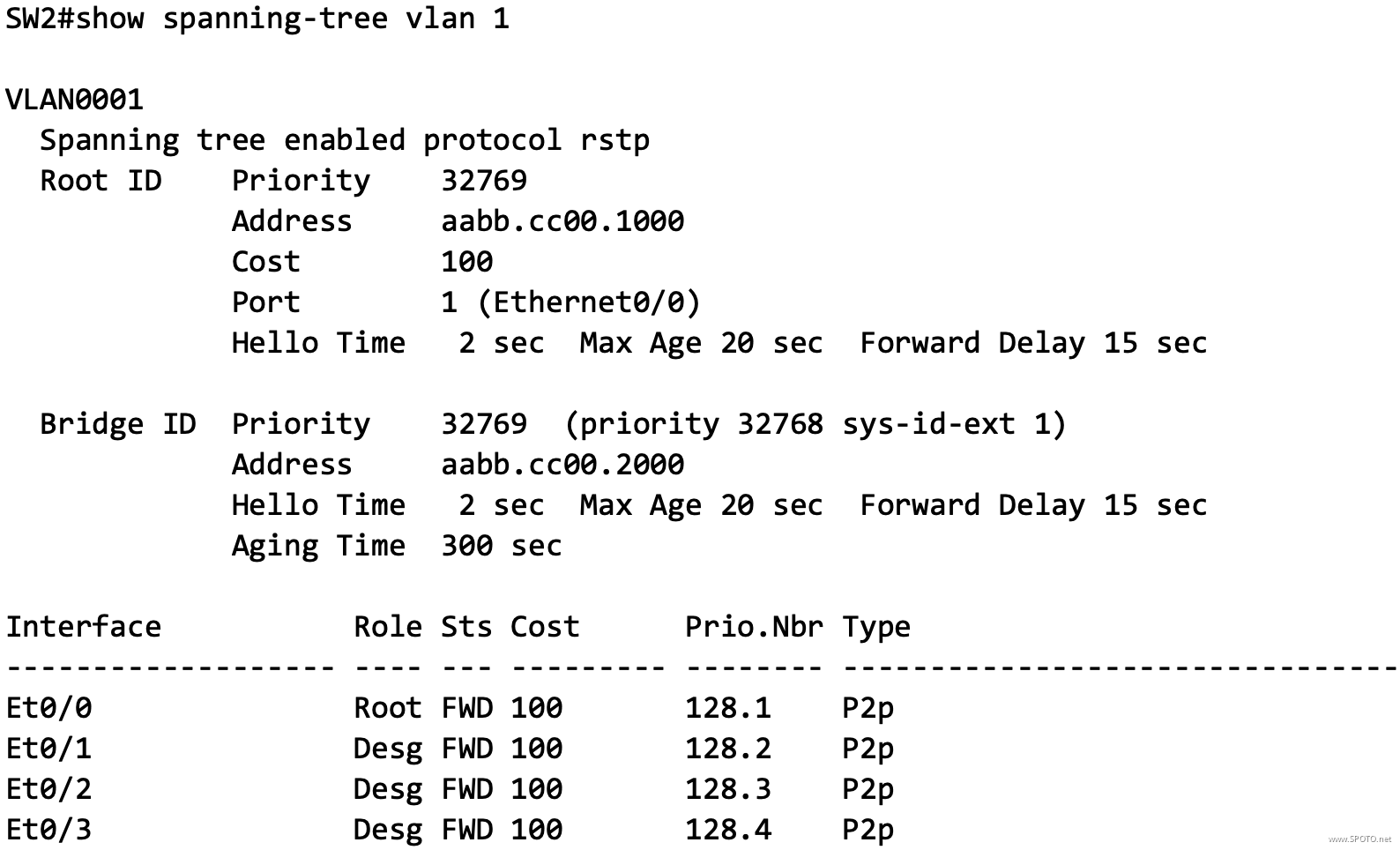

SW2的E0/0到达根桥的距离(Cost)为100，而SW2的E0/1到达根桥的距离(Cost)也为100，但是需要加上SW3的E0/2的Cost=1，所以SW2的E0/1到达根桥的距离实际上是100+1=101

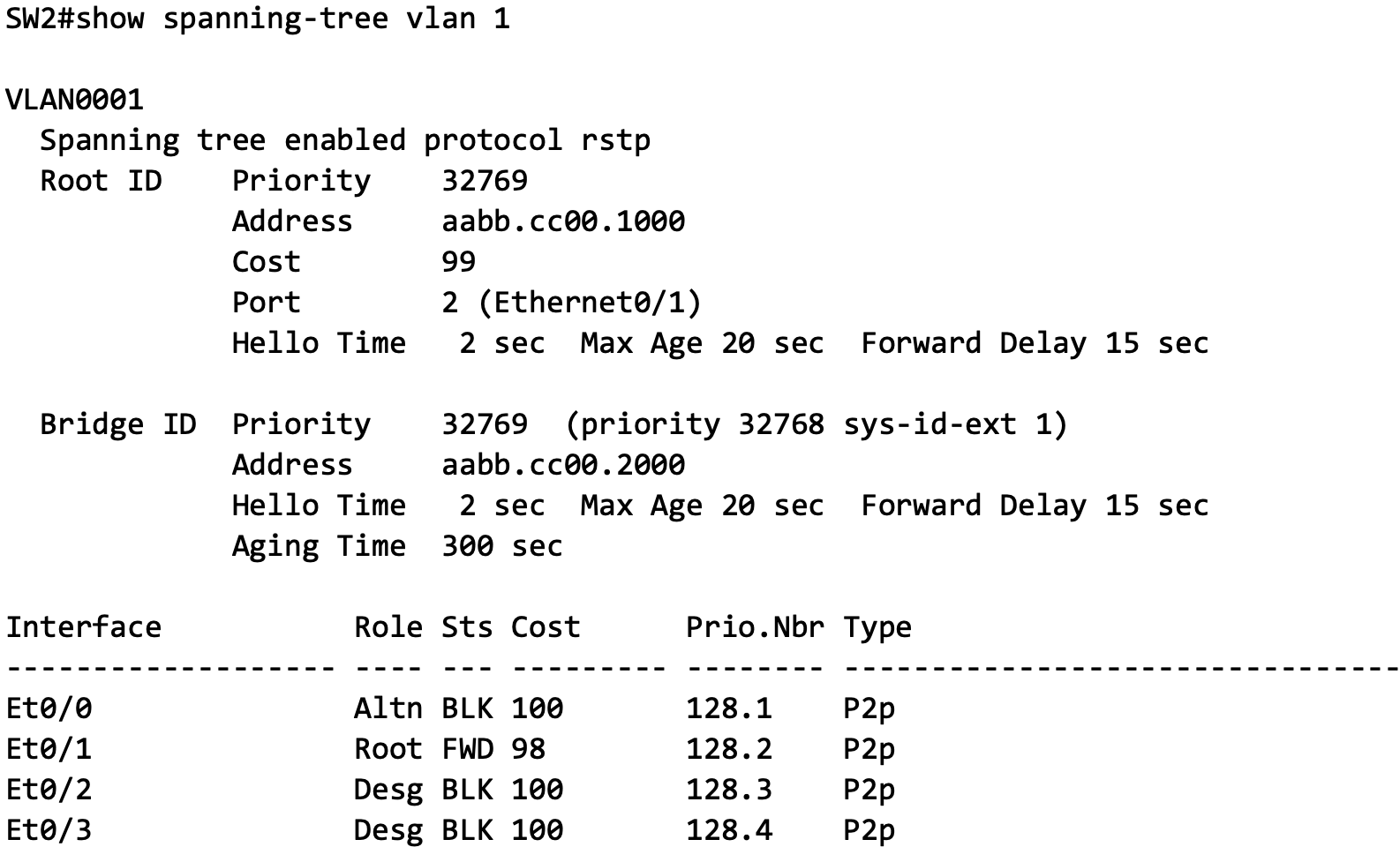

SW2

SW2(config)#interface ethernet 0/1
SW2(config-if)#spanning-tree cost 98
