04-DHCP

04-DHCP

实验目的



  • 掌握VTP基本操作
  • 理解VTP角色之间的区别



拓扑与需求

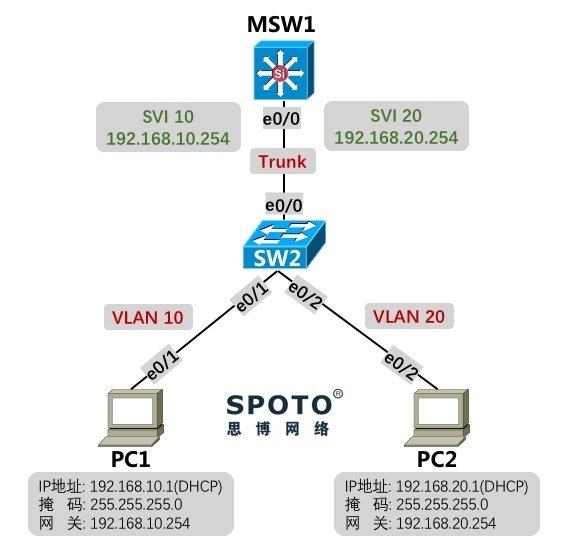

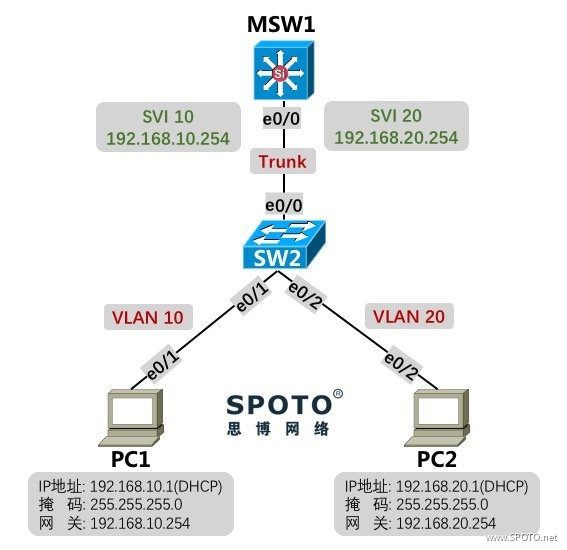

拓扑：



需求：



1. MSW1和SW2之间的线路需配置为Trunk，采用Dot1q封装协议
2. MSW1和SW2上创建VLAN 10、20，MSW1 配置SVI 10的IP为192.168.10.254，SVI 20的IP为192.168.20.254，作为PC1和PC2的网关，SW2将接口E0/1划分到VLAN 10，E0/2划分到VLAN 20
3. 在MSW1上配置两个DHCP地址池，地址池名Produce，分发地址范围192.168.10.0/24，网关为192.168.10.254，DNS地址为114.114.114.114，要求下发IP地址时不允许下发192.168.10.254；地址池名Office，分发地址范围192.168.20.0/24，网关为192.168.20.254，DNS地址为114.114.114.114，要求下发IP地址时不允许下发192.168.20.254





配置与实现

1. MSW1和SW2之间的线路需配置为Trunk，采用Dot1q封装协议



MSW1



1 MSW1(config)#interface ethernet 0/0
2 MSW1(config-if)#switchport trunk encapsulation dot1q
3 MSW1(config-if)#switchport mode trunk





SW2



1 SW2(config)#interface ethernet 0/0
2 SW2(config-if)#switchport trunk encapsulation dot1q
3 SW2(config-if)#switchport mode trunk









2. MSW1和SW2上创建VLAN 10、20，MSW1 配置SVI 10的IP为192.168.10.254，SVI 20的IP为192.168.20.254，作为PC1和PC2的网关，SW2将接口E0/1划分到VLAN 10，E0/2划分到VLAN 20



MSW1



1 MSW1(config)#vlan 10,20
2 MSW1(config-vlan)#interface vlan 10
3 MSW1(config-if)#ip address 192.168.10.254 255.255.255.0
4 MSW1(config-if)#no shutdown
5 MSW1(config-if)#interface vlan 20
6 MSW1(config-if)#ip address 192.168.20.254 255.255.255.0
7 MSW1(config-if)#no shutdown





SW2



1 SW2(config)#interface ethernet 0/1
2 SW2(config-if)#switchport mode access
3 SW2(config-if)#switchport access vlan 10
4 % Access VLAN does not exist. Creating vlan 10
5 SW2(config-if)#interface ethernet 0/2
6 SW2(config-if)#switchport mode access
7 SW2(config-if)#switchport access vlan 20
8 % Access VLAN does not exist. Creating vlan 20









3. 在MSW1上配置两个DHCP地址池，地址池名Produce，分发地址范围192.168.10.0/24，网关为192.168.10.254，DNS地址为114.114.114.114，要求下发IP地址时不允许下发192.168.10.254；地址池名Office，分发地址范围192.168.20.0/24，网关为192.168.20.254，DNS地址为114.114.114.114，要求下发IP地址时不允许下发192.168.20.254



MSW1



创建DHCP地址池



1 MSW1(config)#ip dhcp pool Produce
2 MSW1(dhcp-config)#network 192.168.10.0 /24
3 MSW1(dhcp-config)#default-router 192.168.10.254
4 MSW1(dhcp-config)#dns-server 114.114.114.114
5 MSW1(config)#ip dhcp pool Office
6 MSW1(dhcp-config)#network 192.168.20.0 /24
7 MSW1(dhcp-config)#default-router 192.168.20.254
8 MSW1(dhcp-config)#dns-server 114.114.114.114

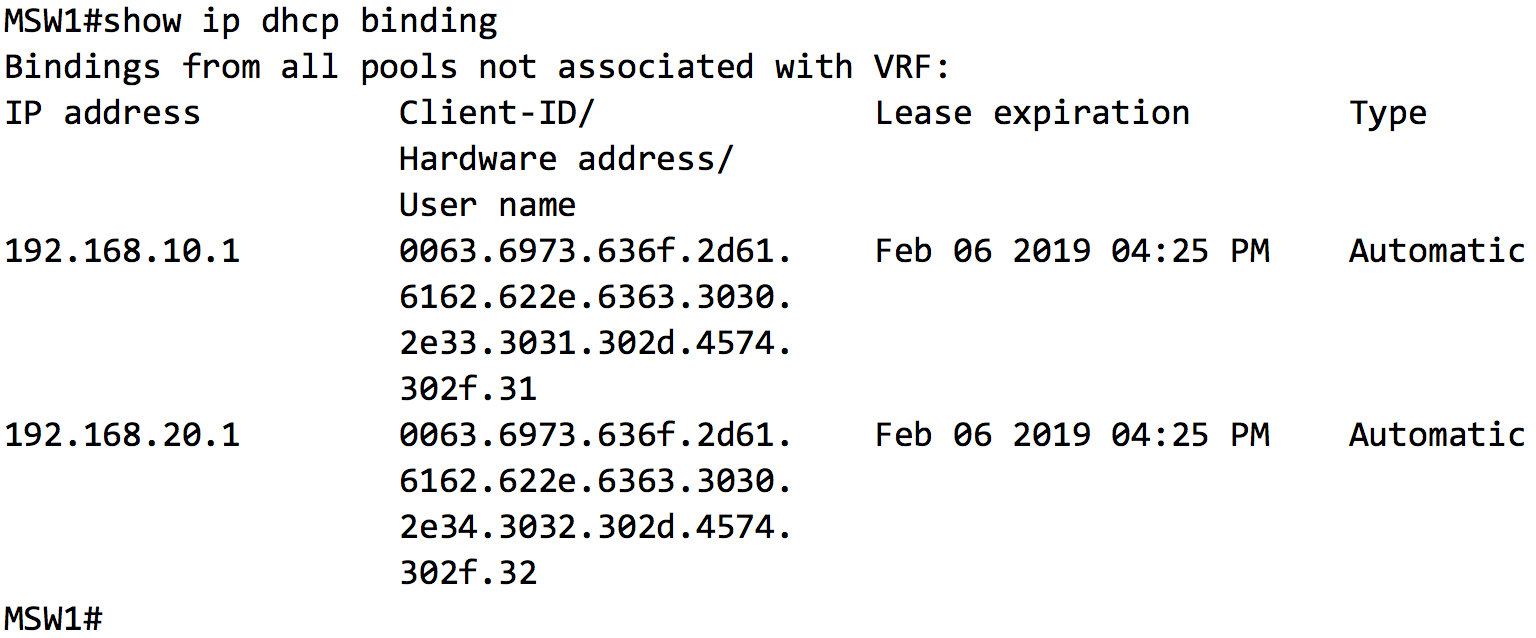

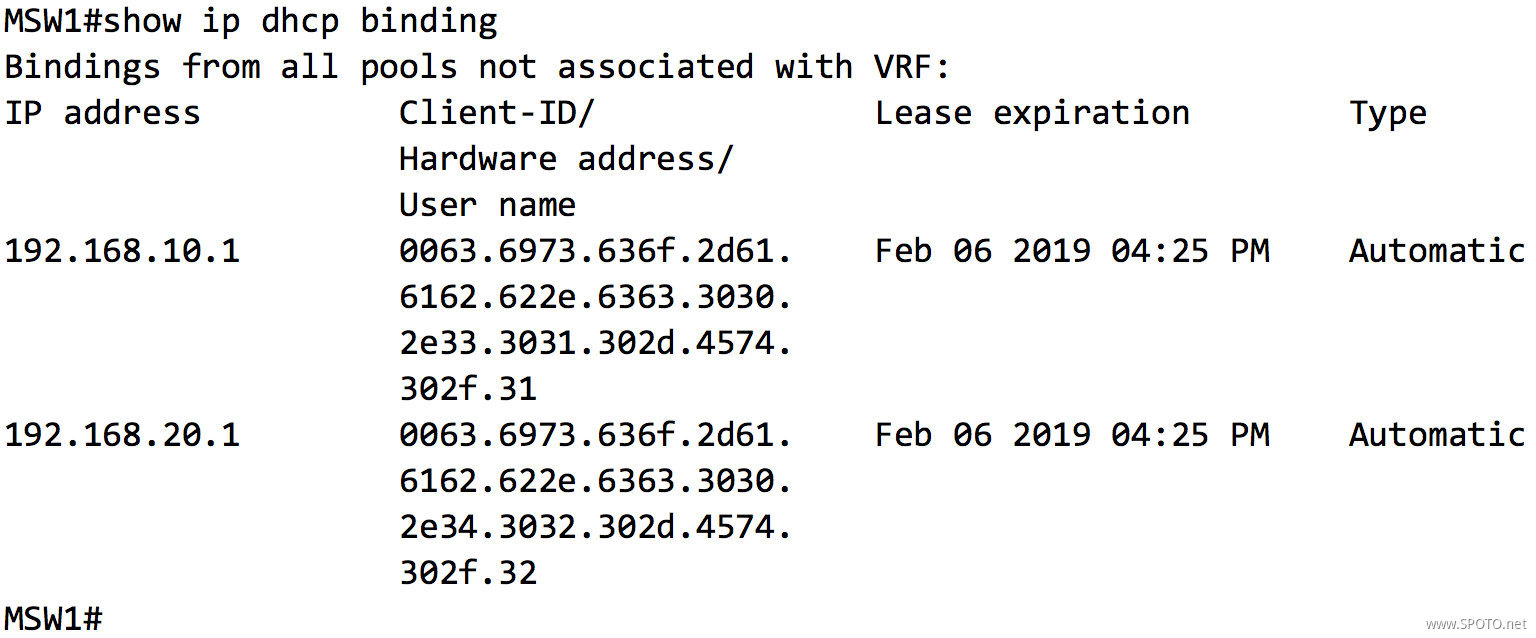

移除不下发IP地址



1 MSW1(config)#ip dhcp excluded-address 192.168.10.254
2 MSW1(config)#ip dhcp excluded-address 192.168.20.254

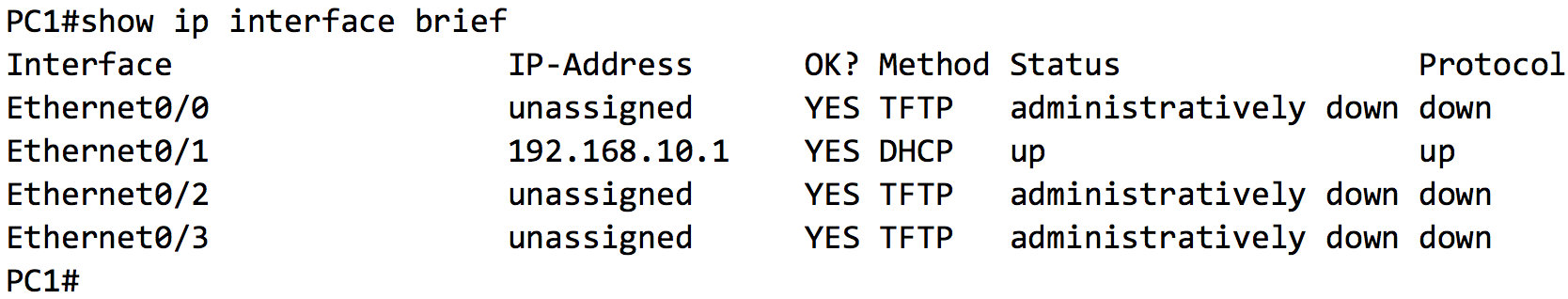

PC1、PC2使用DHCP获取IP

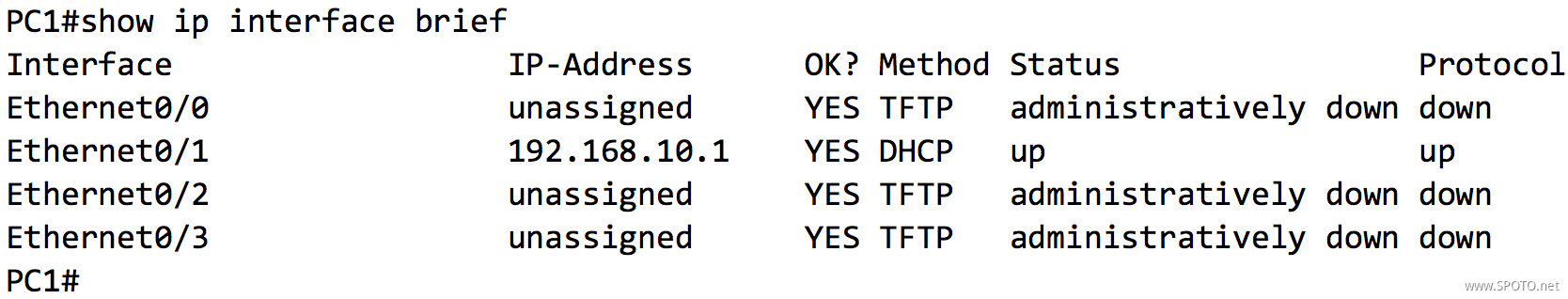

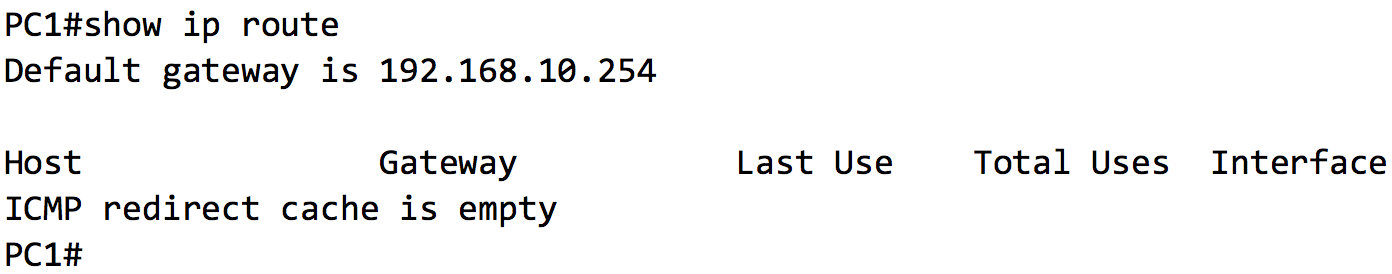

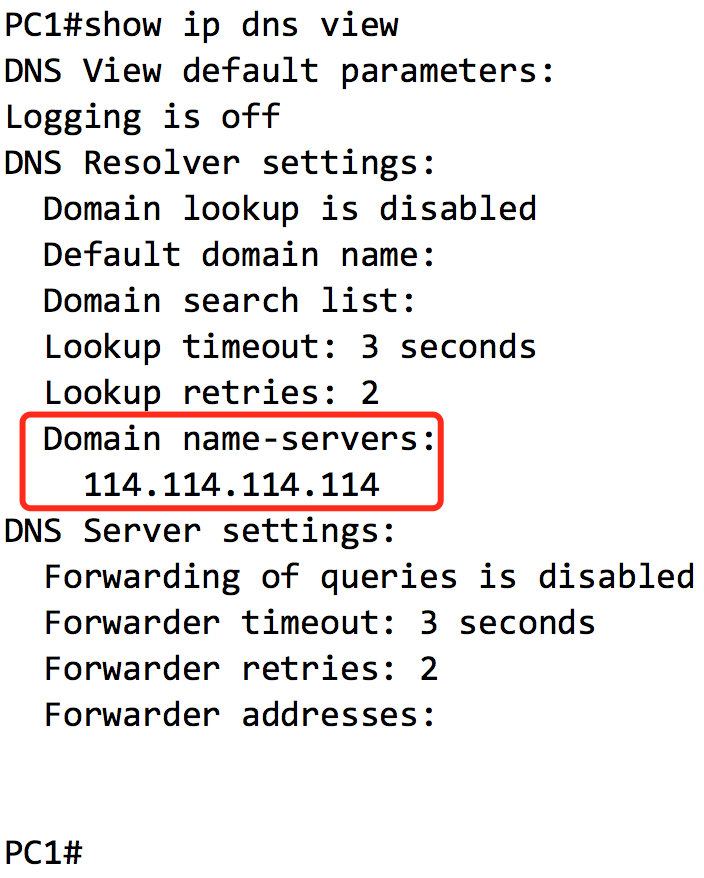

PC1



1 PC1(config)#interface ethernet 0/1
2 PC1(config-if)#ip address dhcp
3 PC1(config-if)#no shutdown

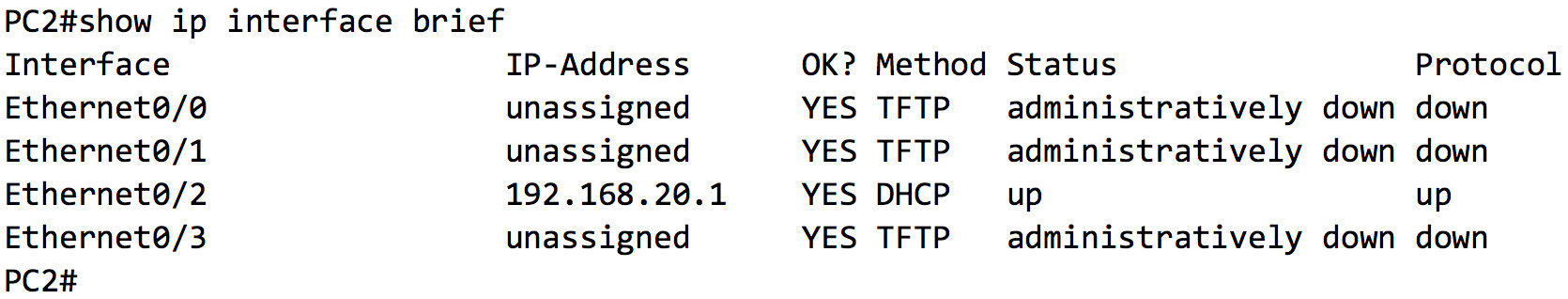

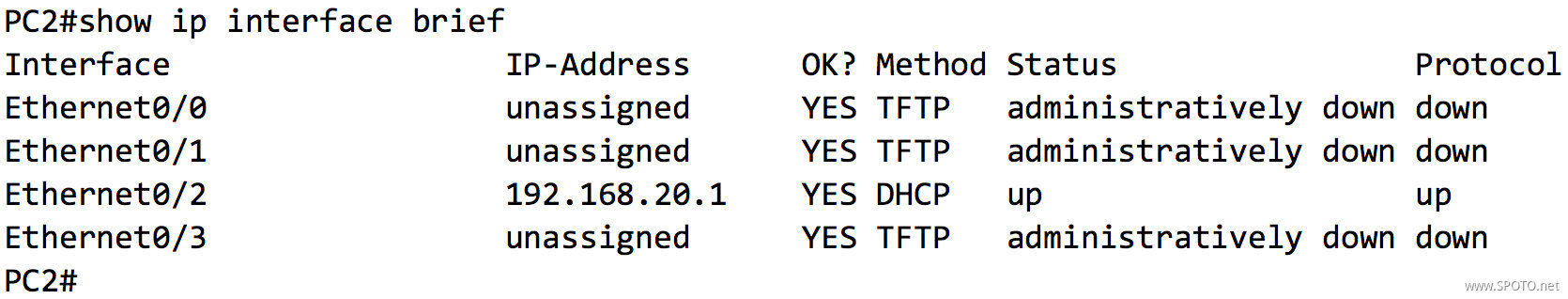

PC2



1 PC2(config)#interface ethernet 0/2
2 PC2(config-if)#ip address dhcp
3 PC2(config-if)#no shutdown
