组网技术 | 链路技术Smart Link

链路技术Smart Link

背景

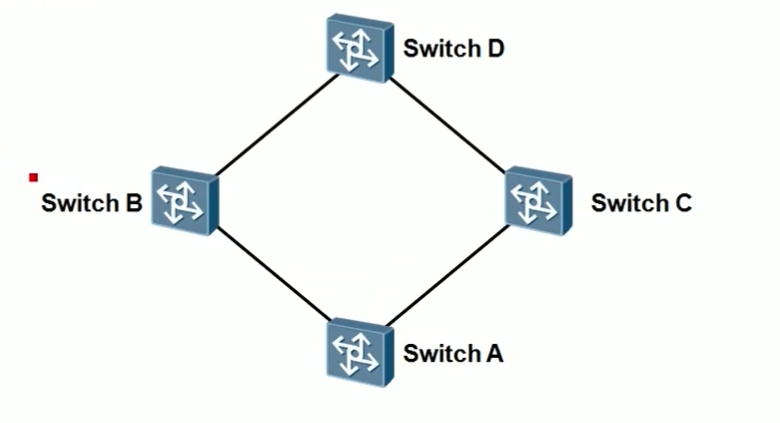

双上行组网是目前常用的应用组网之一，提供链路冗余的同时也带来了环路问题，正常的解决方法是采用STP生成树协议来保证冗余性同时解决环路问题，但是生成树协议的收敛速度是秒级的，对一些情况是不容接受的。并且如果采用生成树协议，对组中中的每一个交换机都要做STP的相应的配置，过于麻烦。

于是有了Smark Link协议，它在一定常见下可以替代STP协议，并且收敛速度是毫秒级的。

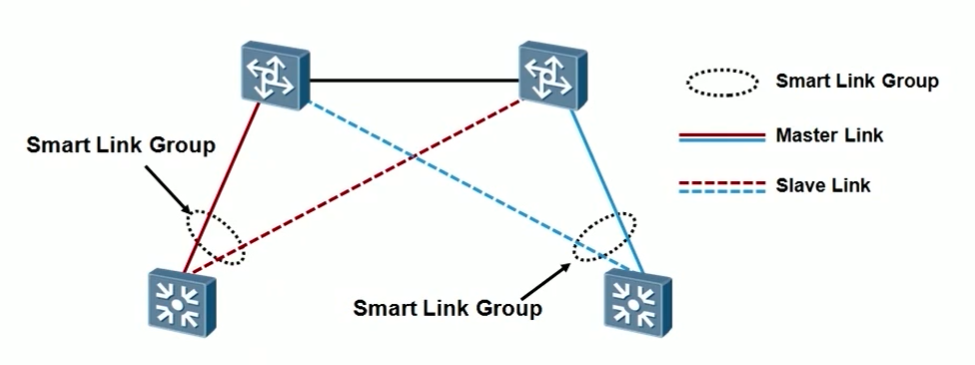

图中虚线圈住的是Smart Link 组 ,也叫灵活链路组

每组包括两个端口

一个端口是Master Link （主端口） 另一个是 Slave Link（从端口）

正常情况下主端口处于转发（Active）时，从端口被阻塞，区域待命（Standby）状态

而当主端口出现阻塞，Smart Link 组会自动将主端口阻塞，让从端口进入转发状态。

---

当Smart Link 组端口状态发送变化的时候，对应的组网的拓扑也发生了变化，原本的交换机的MAC表项有部分可能不再适用，会出现丢包的现象。

所以在端口状态变化后，需要对整网的MAC地址表项和ARP表项进行更新

表项更新机制

机制一 ：通过flush报文通知设备更新表项

从Smart Link设备从新的链路发送flush 报文，这种方式需要上行的交换机都能够识别flush报文，收到报文后更新自己的mac地址表。这种方法需要flush报文在一个发送控制vlan（专门传输flush报文的vlan）上传输，通过报文上的内容（VLAN Bitmap字段）学习。

缺点：flush报文会触发MAC清除和APR 老化学习等动作，从而占用大量网络资源，所以不建议在规模较大的Smart Link中采用这种机制

机制二：通过流量自动更新表项

自动通过流量刷新MAC地址表和ARP表项，这方法适用于上行电路不支持识别flush报文，需要上行流量来触发。

链路更新机制

有抢占式和非抢占式，默认是非抢占式，可以手动恢复

Monitor Link

monitor link 是对smart link 在技术上的补充。

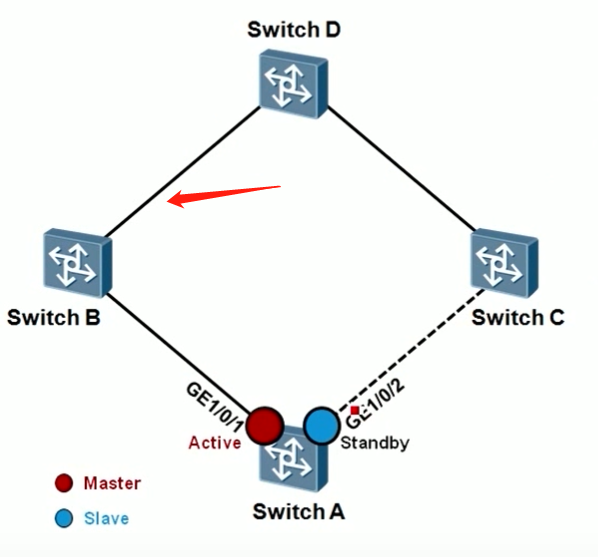

对于SwitchA，他可以感受到它所直连的电路，但是假如像箭头所指的电路出现故障，Switch A 并不能马上感知到，依旧会使用GE1/0/1口作为Active口，继续转发数据。

Monitor Link 作用就是 在Switch B处，对上行端口和下行端口加入了同步的功能

当上行端口出现问题，下行端口状态也会改变，从而让Switch A感知到GE1/0/1 的故障

从而阻塞GE1/0/1口，开启GE1/0/2口

Monitor Link 使Smart Link的备份左右更加完善。
