组网技术 | vlan划分和trunk配置

vlan划分

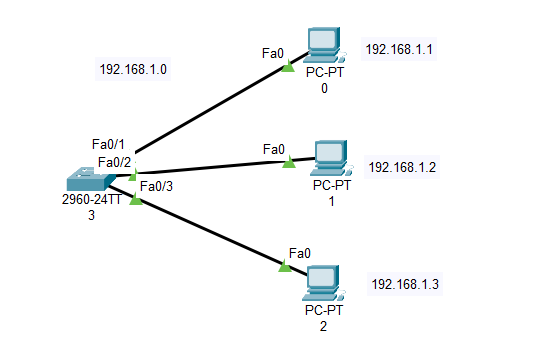

拓扑连接好，配置好pc的ip地址后

在交换机终端生成 vlan2 vlan3 （vlan 1 默认有）

将f0/2端口划分到vlan2

Switch#conf t

Switch(config)#int f0/2   //进入f0/2口

Switch(config-if)#switch mode access  //把交换机端口的模式改为 access 模式，说明该端口是用于连接计算机的，而不是用于 trunk

Switch(config-if)#switch access vlan 2  //然后把该端口 f0/1 划分到 VLAN 2 中

进入vlan2 就改名字为‘teacher’

同理改vlan3为‘student’

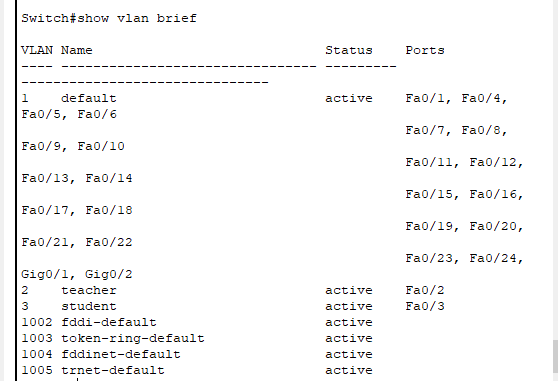

查看vlan

trunk的配置

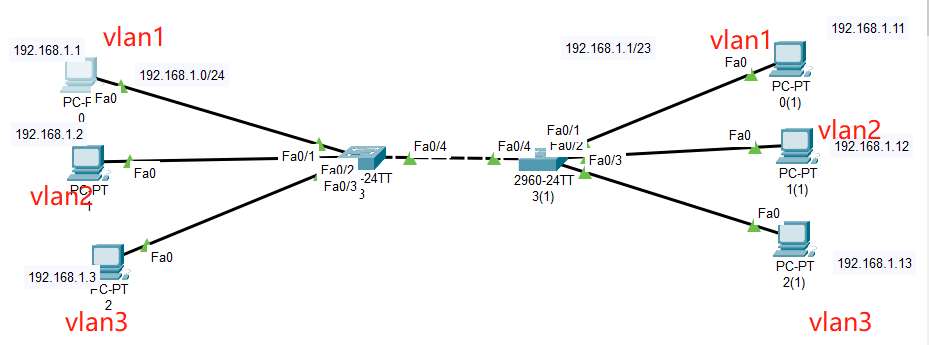

vlan划分如图所示

此时只有192.168.1.1 ping 192.168.1.11能通

其他链路都不通，包括 192.168.1.2 ping 192.168.1.12

原因是在未设置trunk的交换机链路中，只允许传输一个vlan的信息，这里默认的是vlan1

可以通过修改交换机的本征vlan来就该默认vlan。

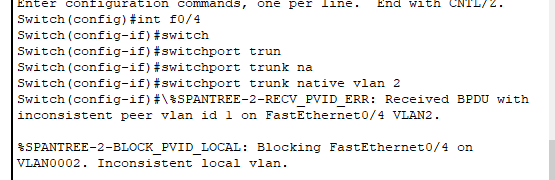

修改本征vlan

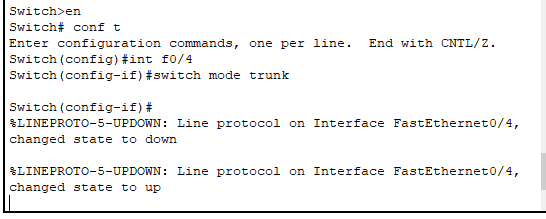

把接口配置为 trunk

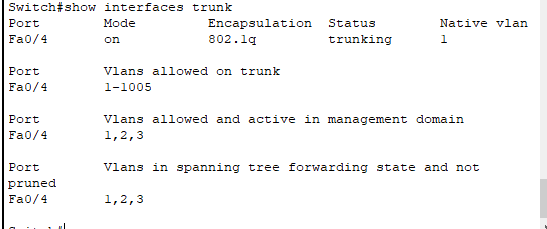

查看trunk的配置状态
