LLC 与 CLL电路对比分析

一、原理

　　CLL谐振变换器是通过将LLC谐振变换器的谐振电感置于变压器次级侧而衍生的。

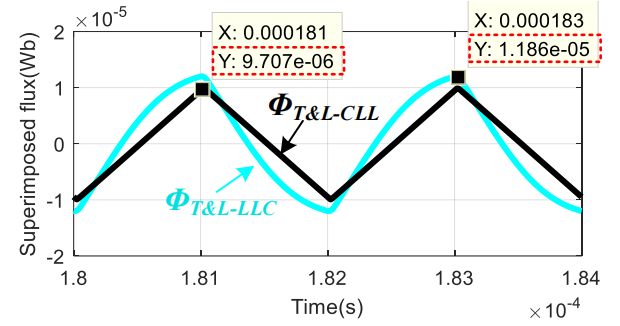

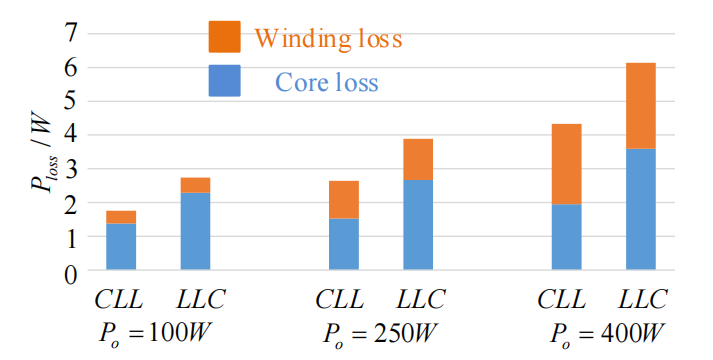

　　与LLC谐振变换器相比，CLL变压器磁芯与谐振电感中的磁通相位差会显著增大。CLL变压器励磁电流相关的环流从谐振电感中被抵消得更多。从而实现磁芯损耗与体积的同步降低，进一步提升效率。

　　同时励磁电感参与谐振。

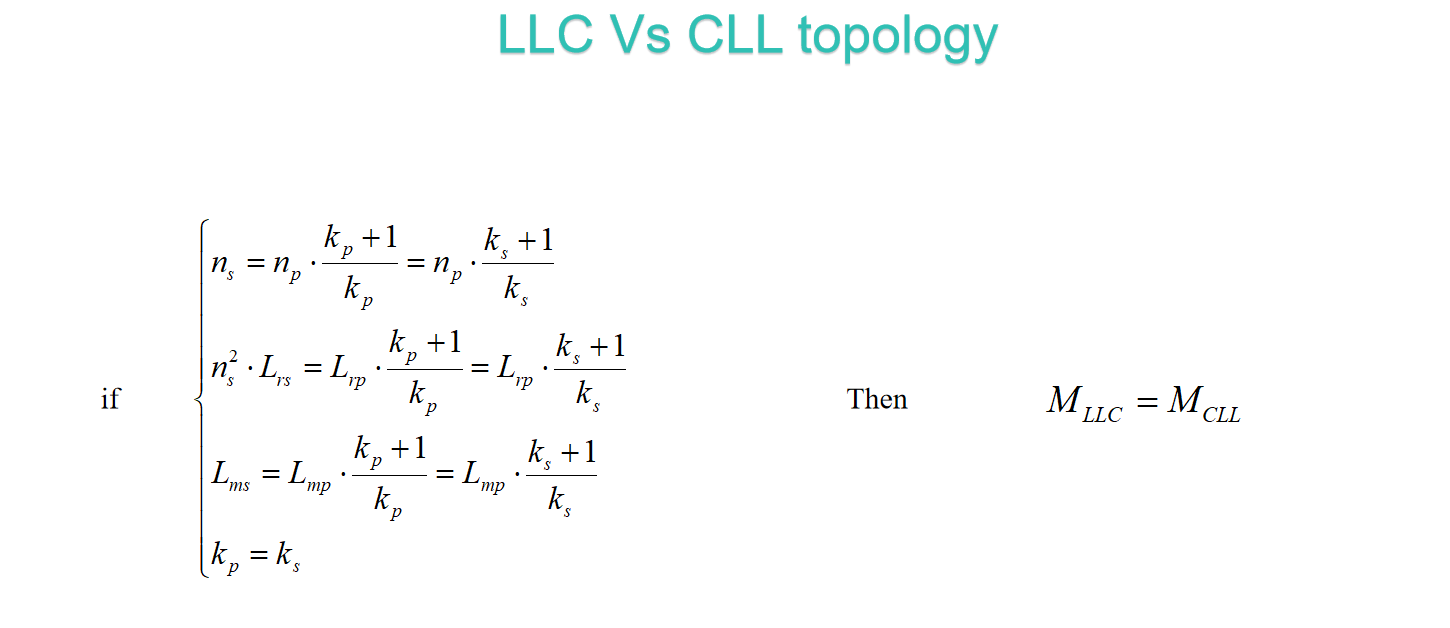

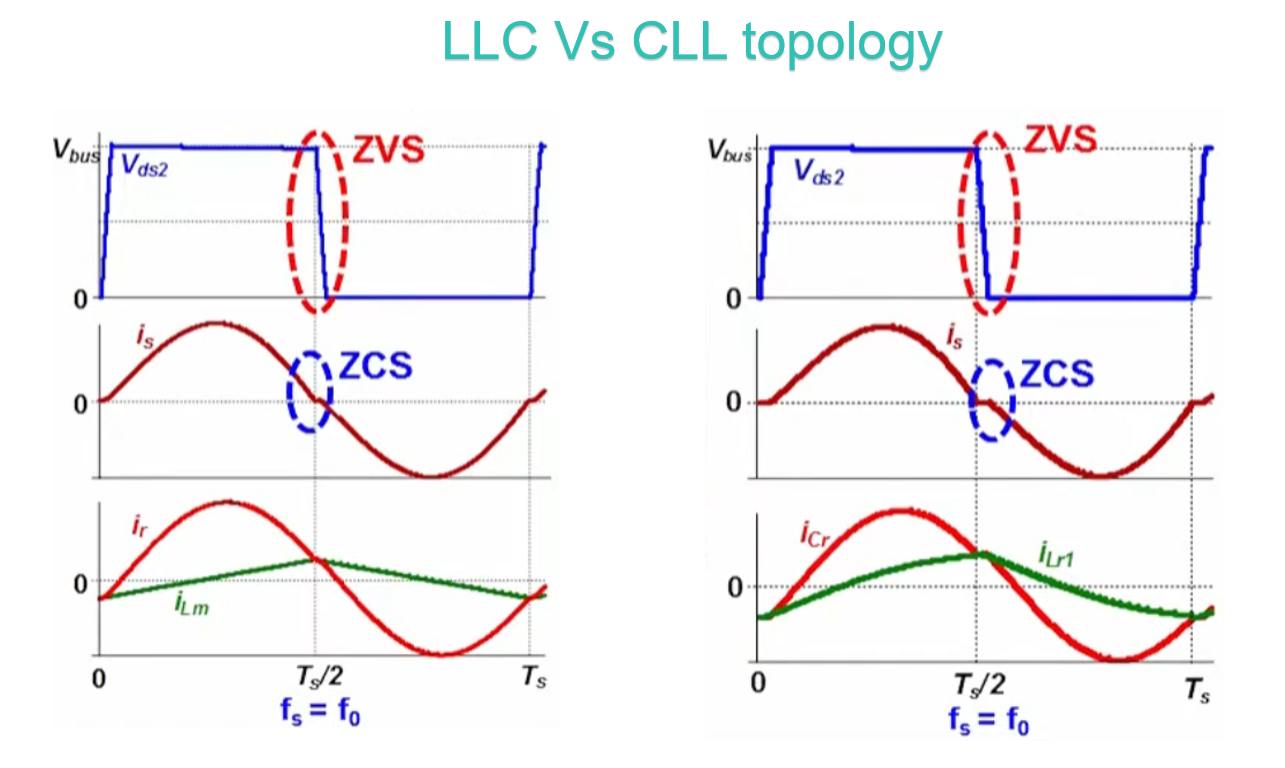

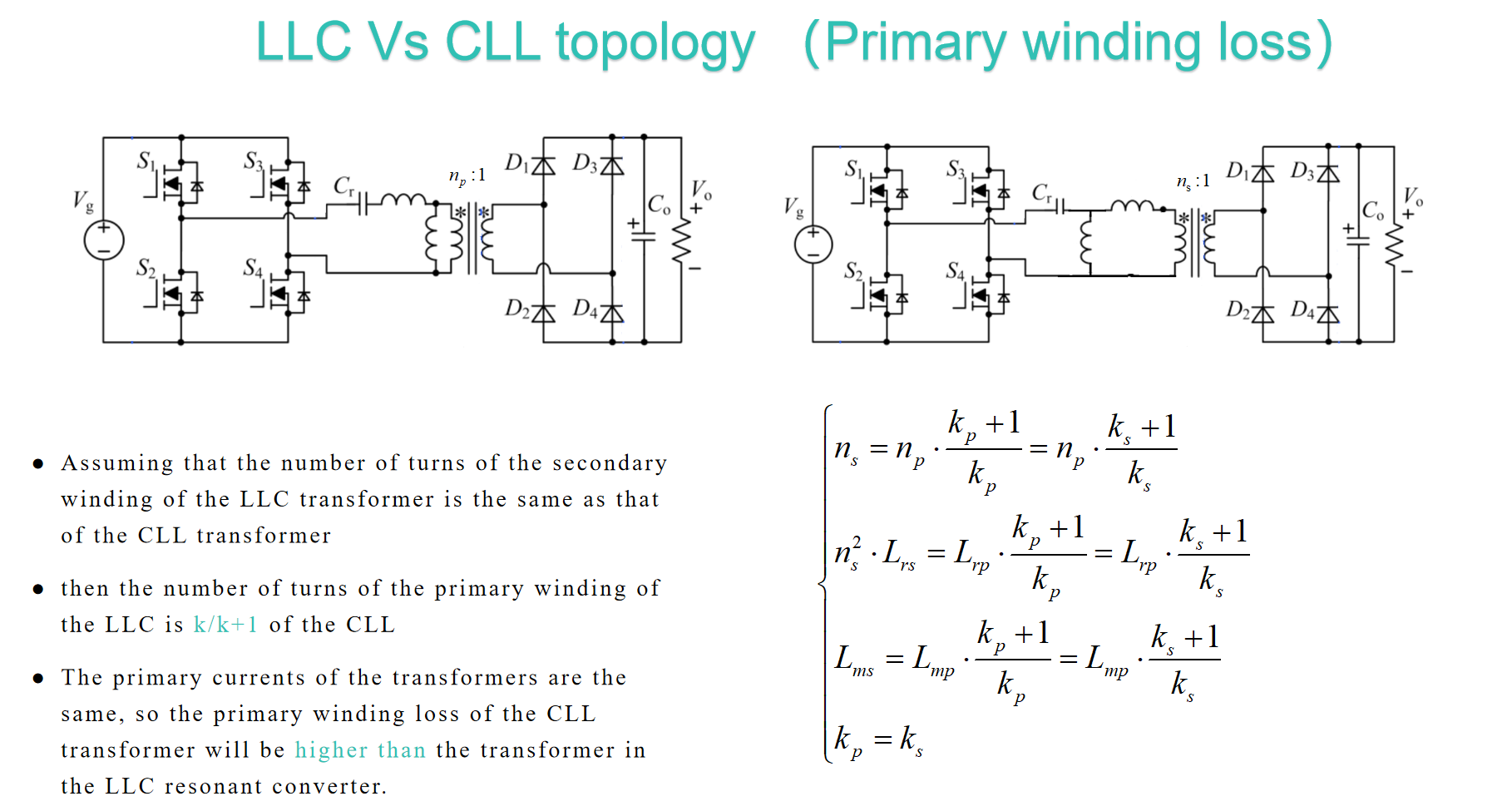

二、对比

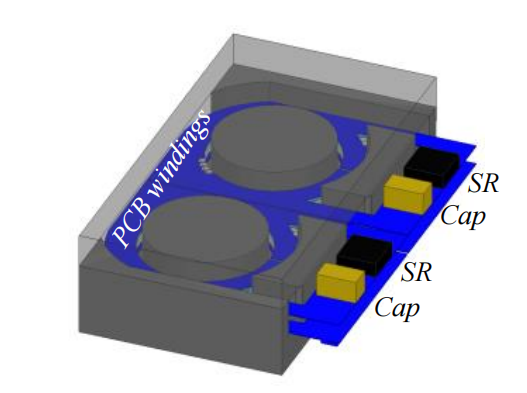

三、解耦磁集成方案
