三相整流器对比分析

一、拓扑的选型依据

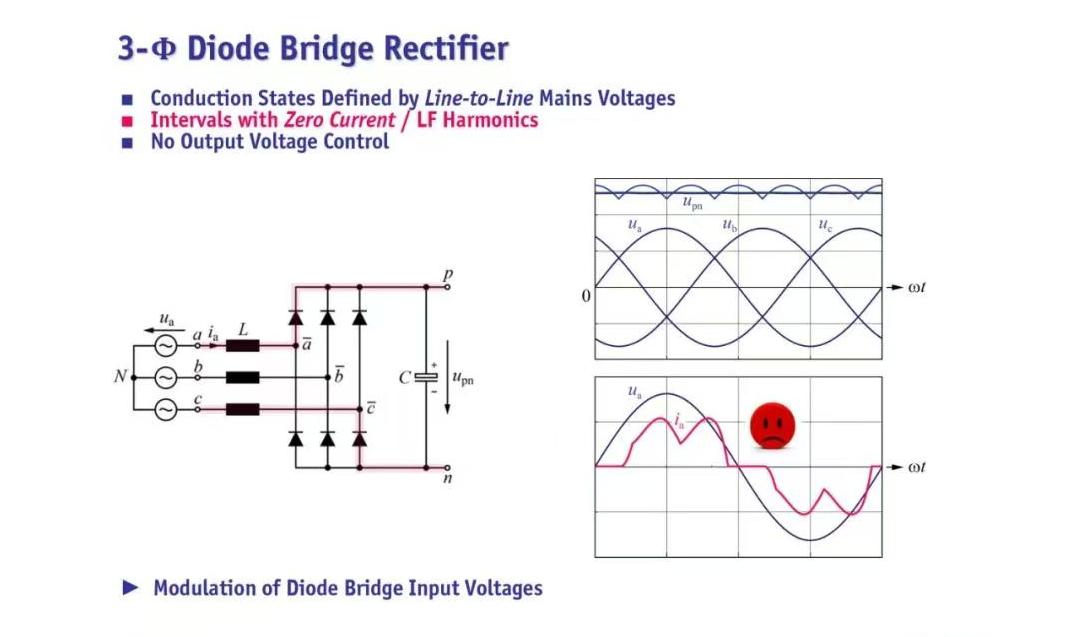

二、二极管整流

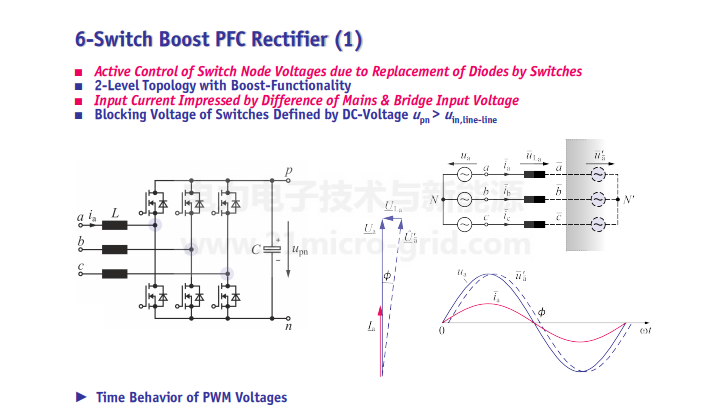

三、两电平PWM整流

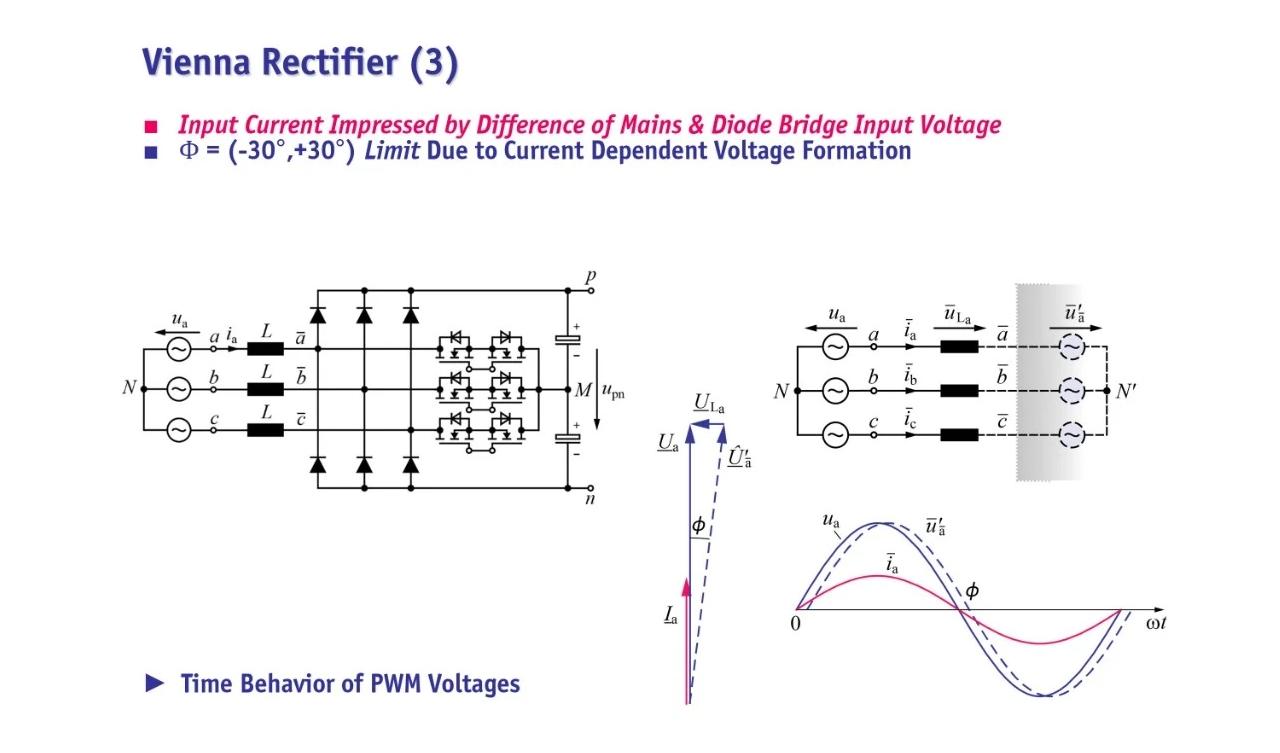

四、三电平Vienna电路整流

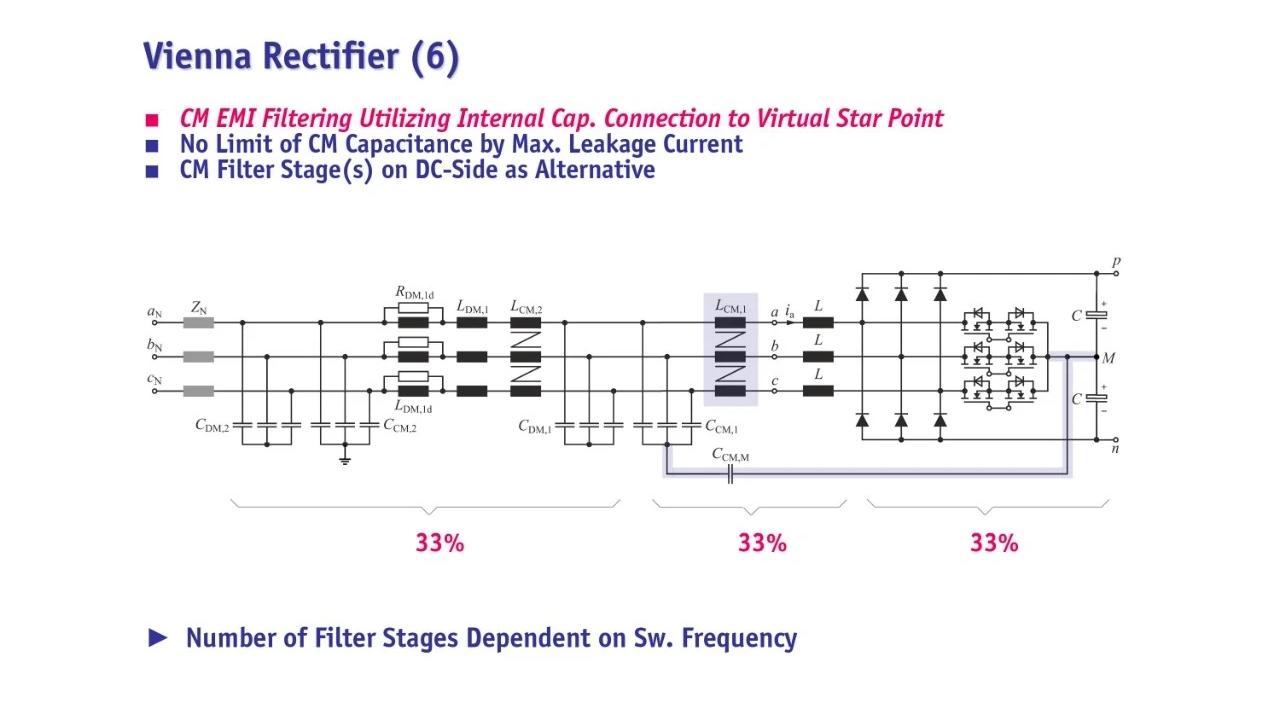

　　　　C_cM,M 的作用非常关键，他拉低了M点的共模电压，使三电平Vienna 电感电流波形与两电平Boost 电感电流波形基本一致。（仍然还是有很小的电压（几伏）在M点）

　　　　如果是两路交错180度的五电平维也纳电路，交错180度可以抵消M点的电位跳动，因此，可以取消电容C_cM,M

　　　　如果按照下图断开C_cM,M.将会存在一个很大的共模电压，下图左图是同向调制的共模电压，右图是反向调制的共模电压。

　　　　如果按照接上C_cM,M.共模电压基本上会被衰减到零，下图是接上2uF的共模的电容，从仿真图上可以看到共模电压基本衰减到零，Vienna电路等效为三个独立的Boost电路。

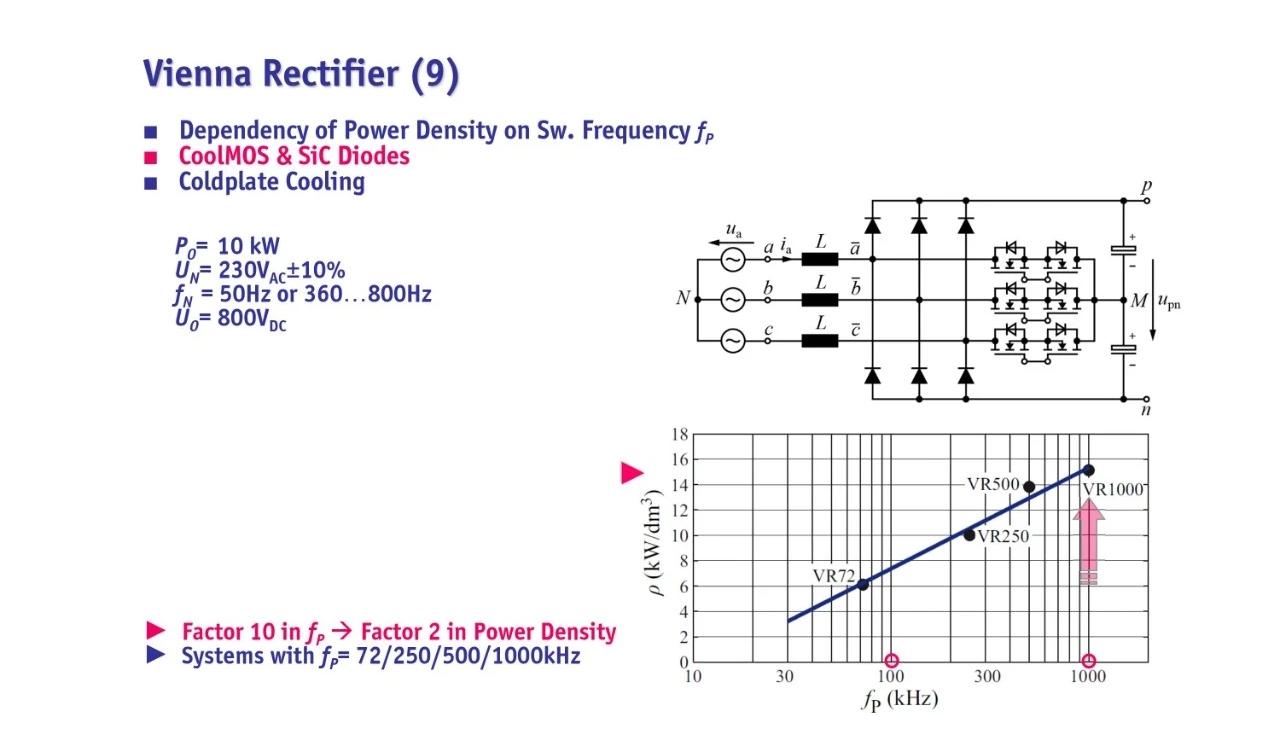

五、两电平与三电平对比分析
