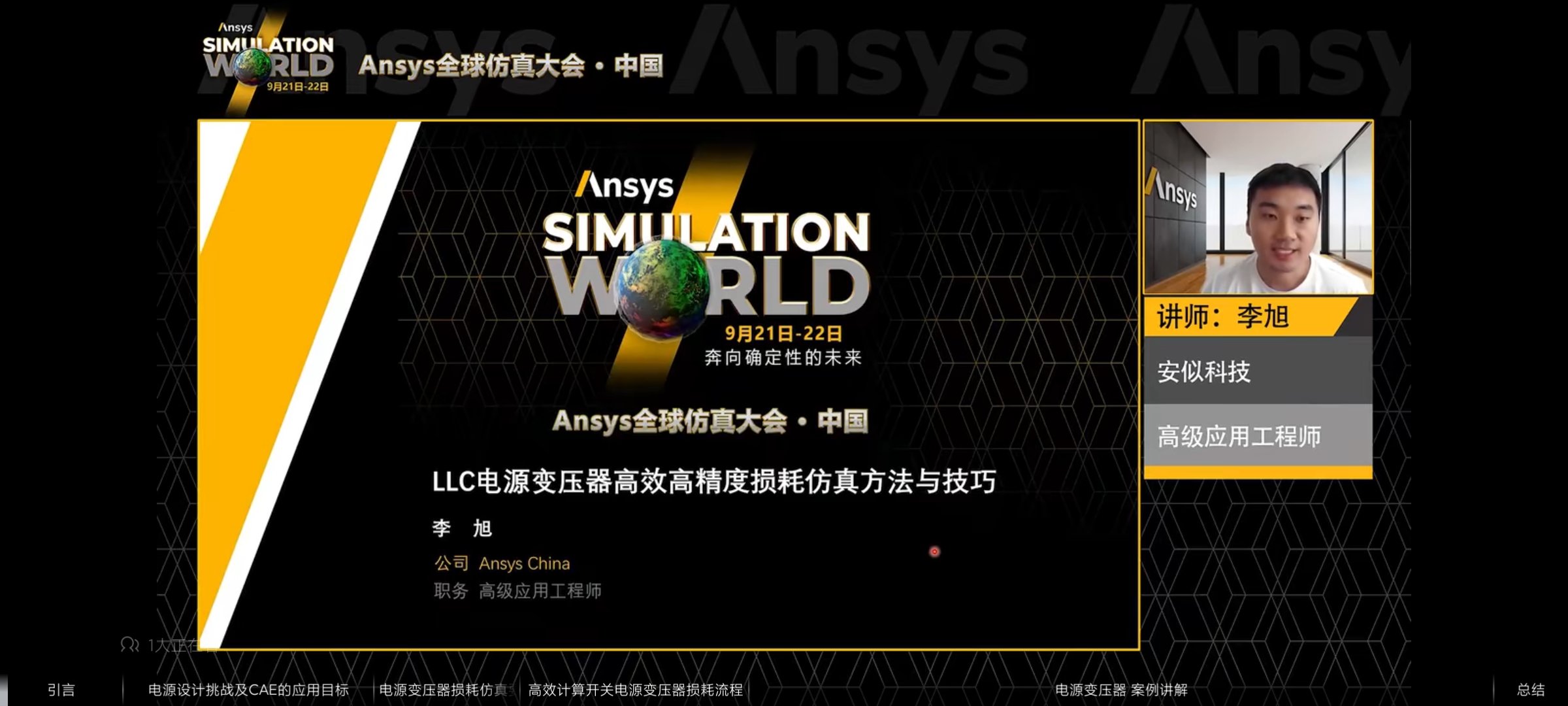

LLC电源变压器高效高精度损耗仿真方法与技巧（2022）

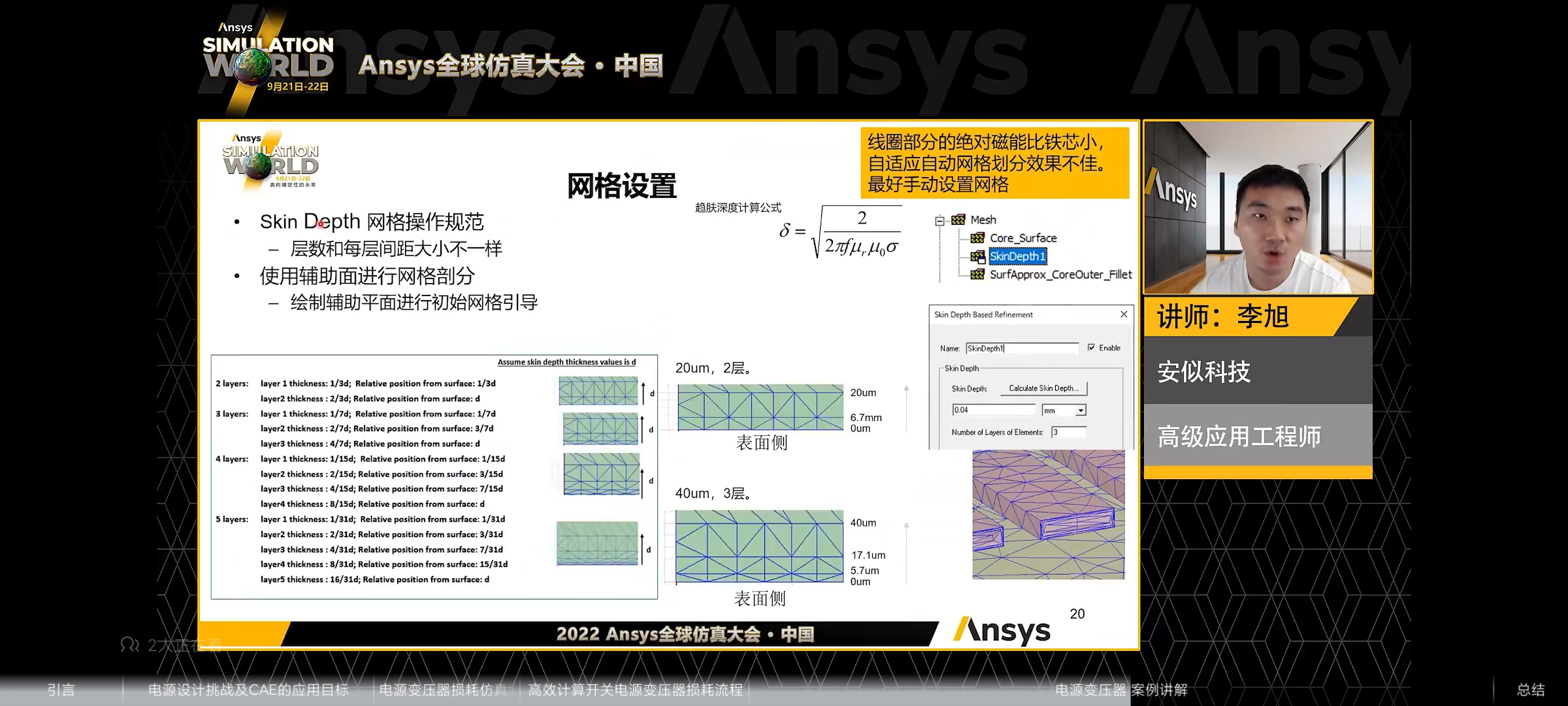

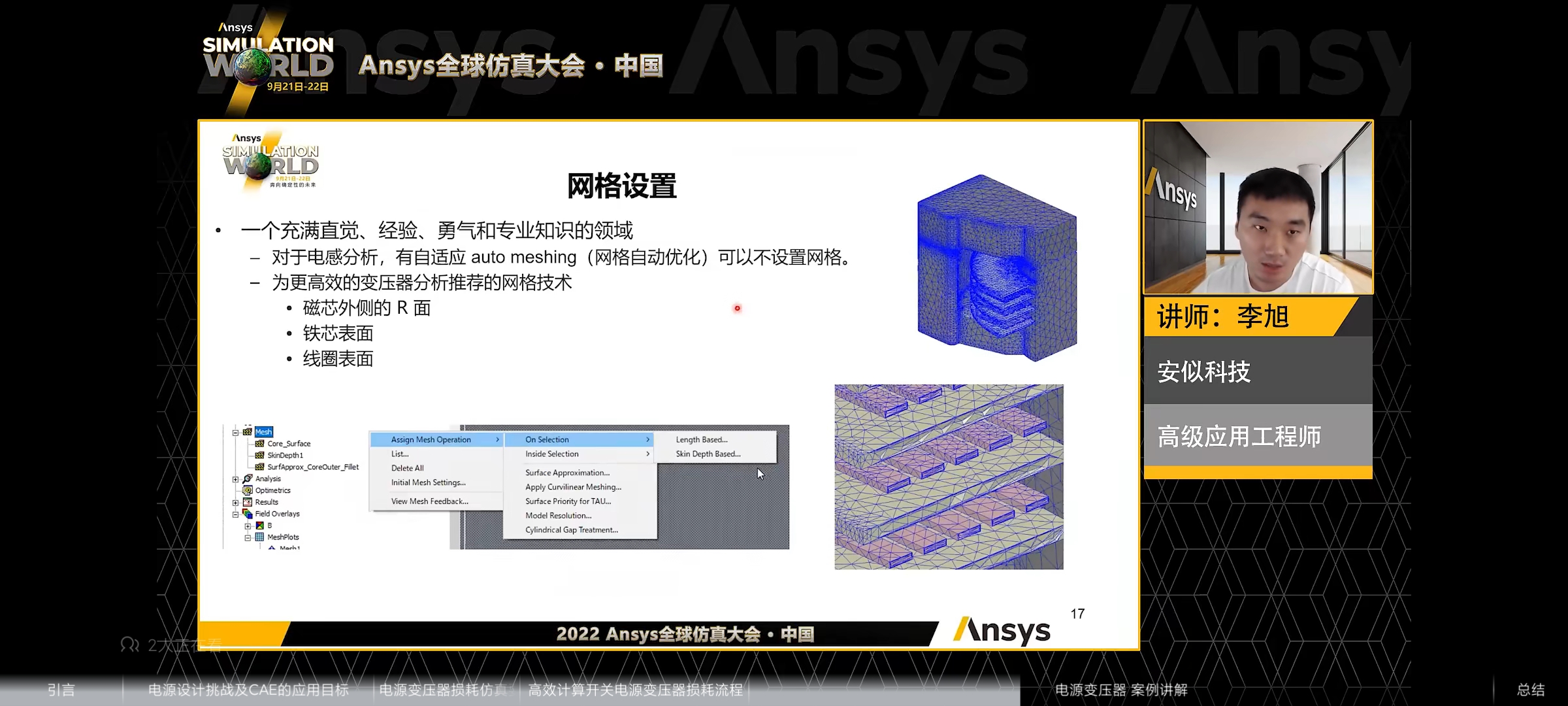

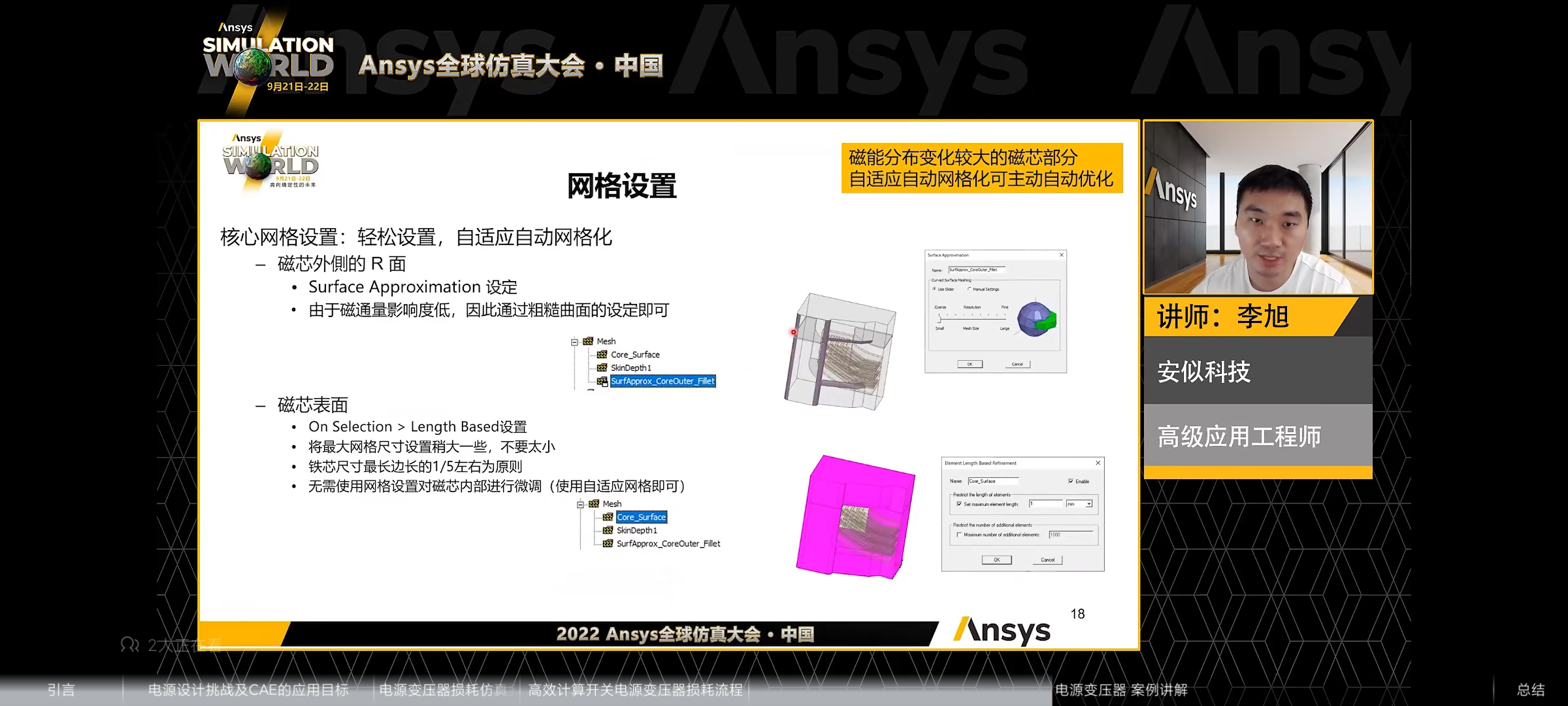

 小结：需要注意一下网格的表面尺寸和网格深度的设置

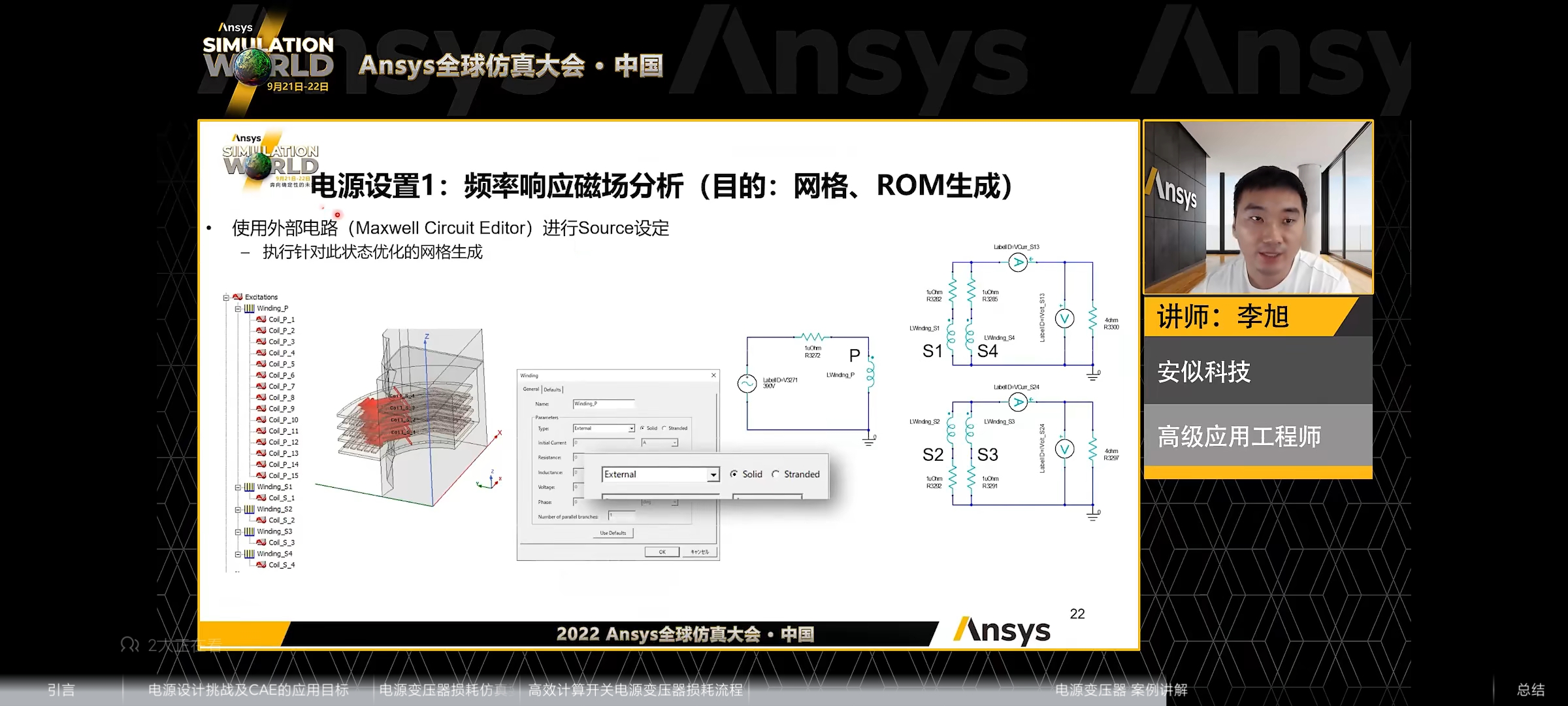

 请注意：获取ROM模型需要配置maxwell 的激励为外电路激励

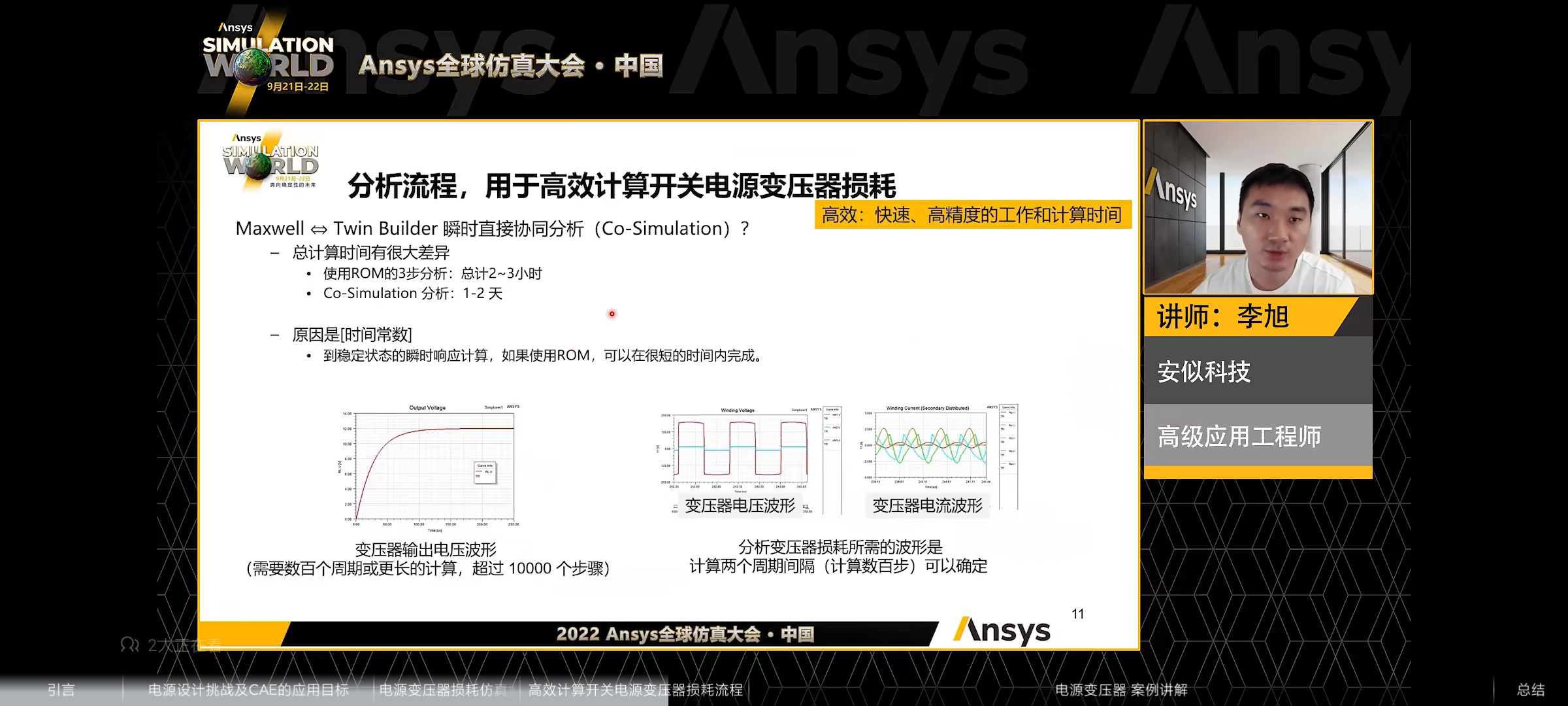

 小结：使用ROM 模型仿真速度比较快

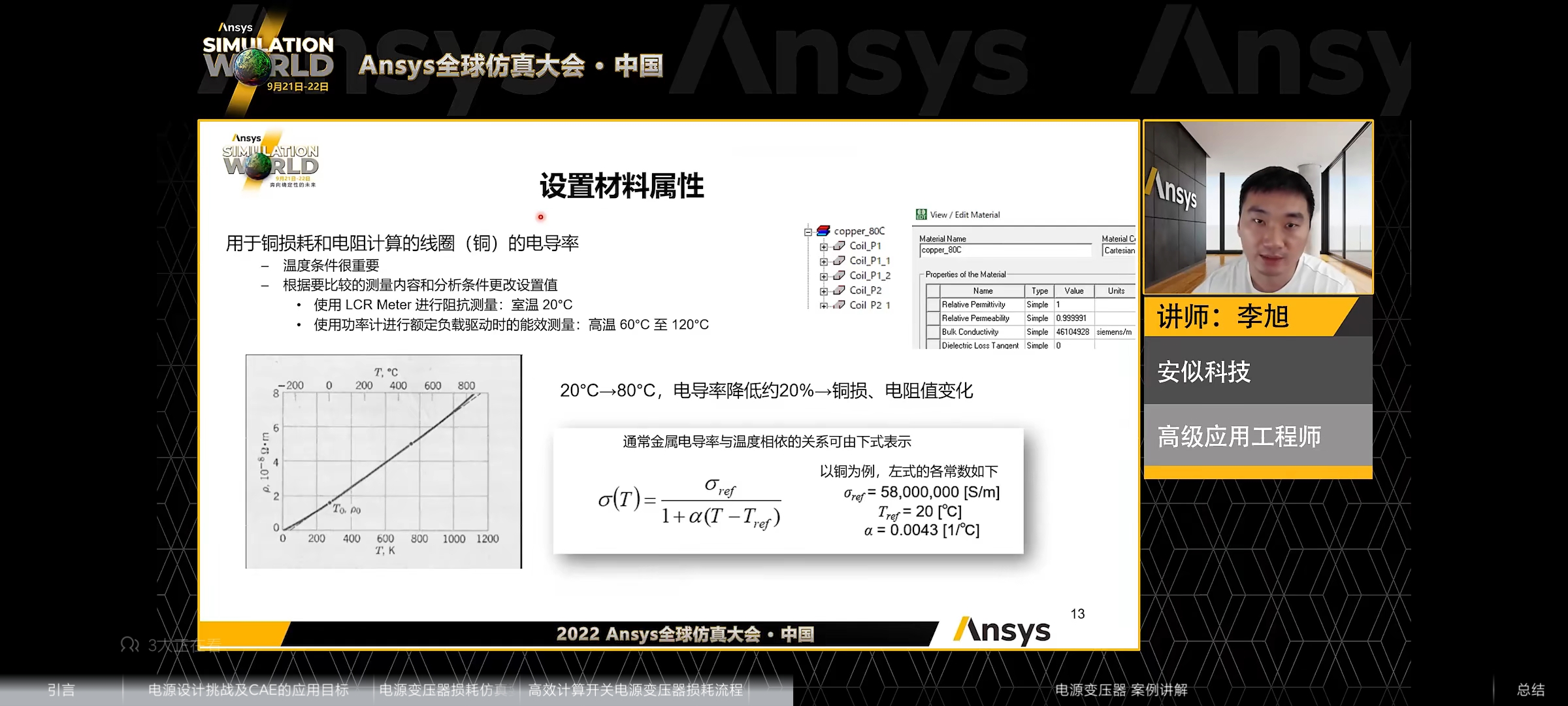

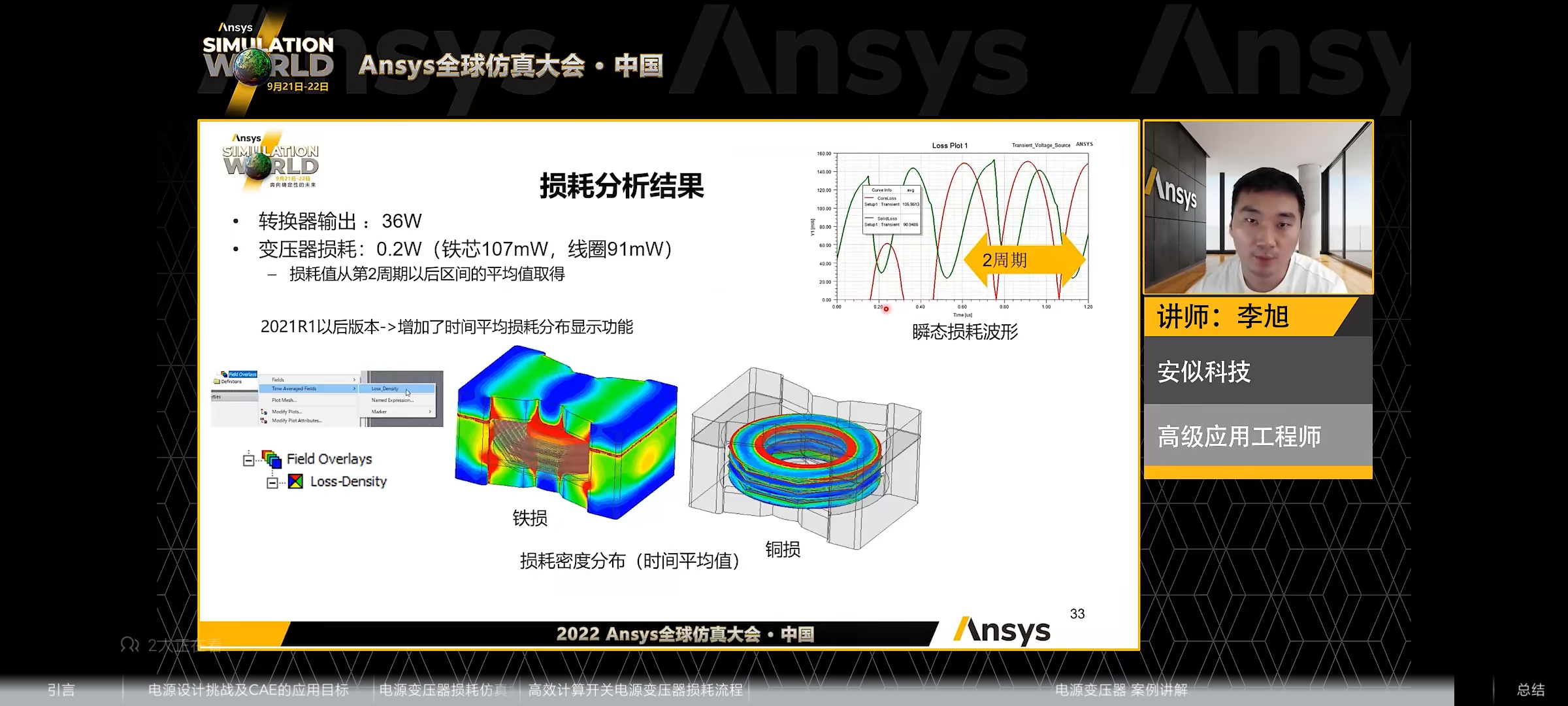

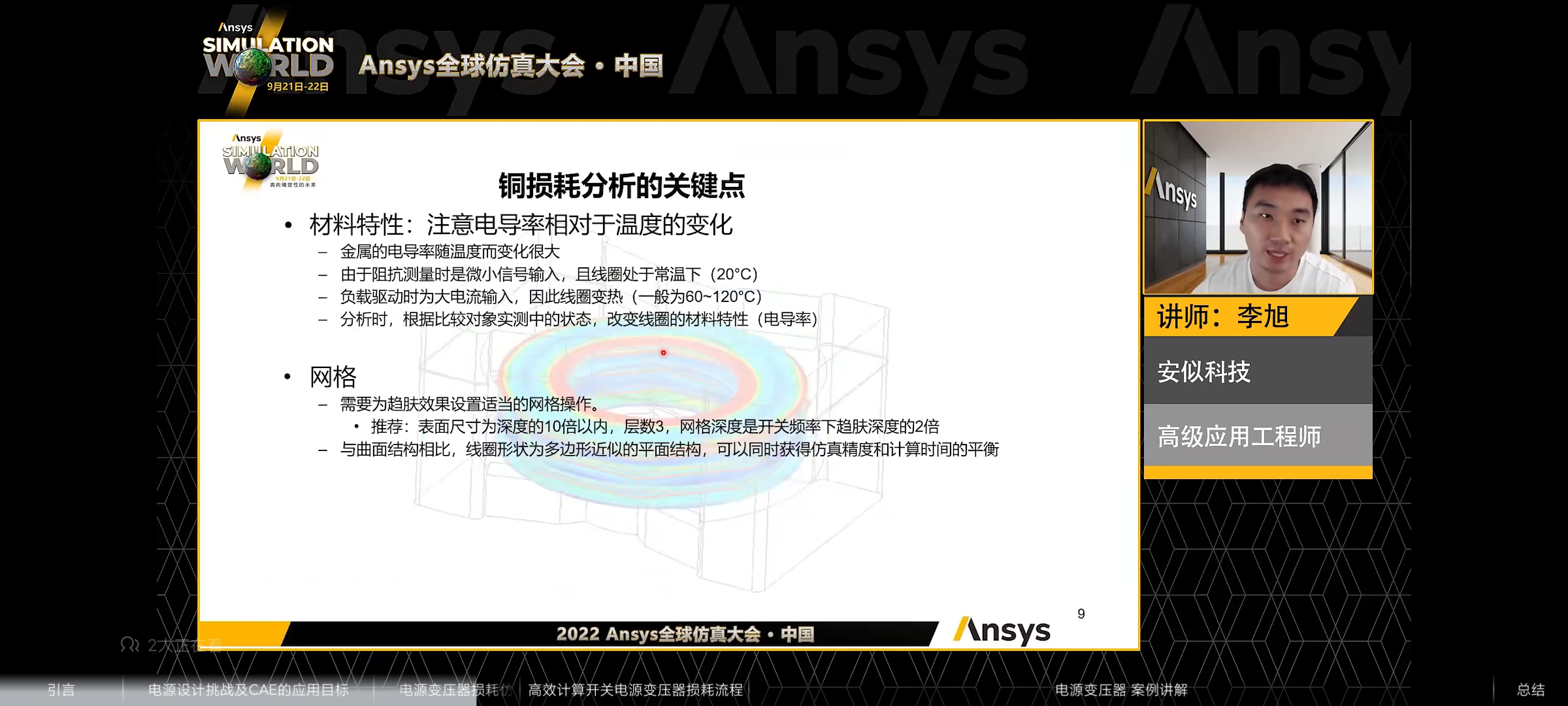

 小结：温度对绕组损耗影响较大

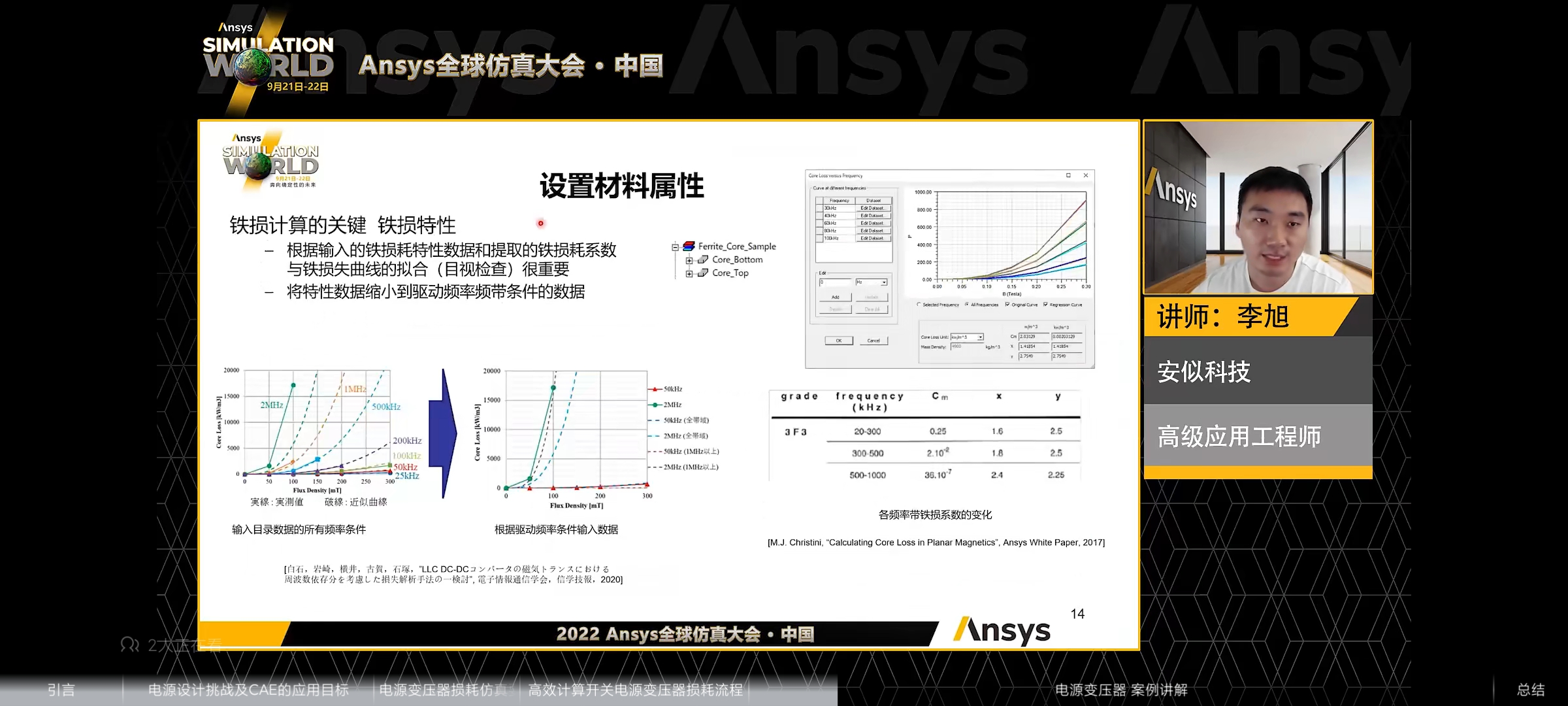

 小结：内部的拟合系数是一套，因此，使用一套系数拟合多个频率下的损耗数据，存在较大误差，建议只导入个频率下的Core loss 与B的关系

 小结：非线性的仿真速度很慢

 小结：电感和铁损密切相关



 小结：磁芯表面的R面经常被忽视

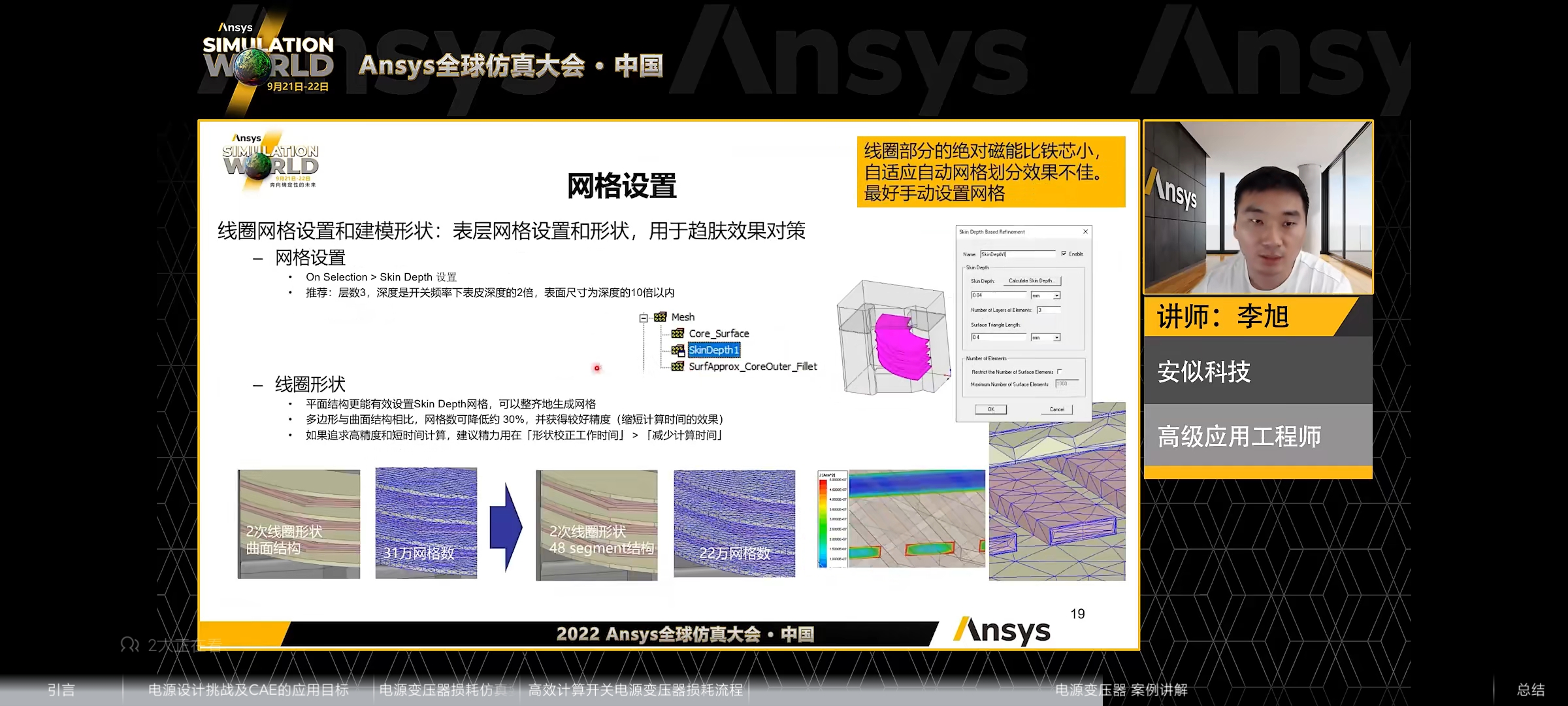

 小结：线圈自适应划分效果比较差，建议手动划分

 小结：使用辅助面划分尤其重要

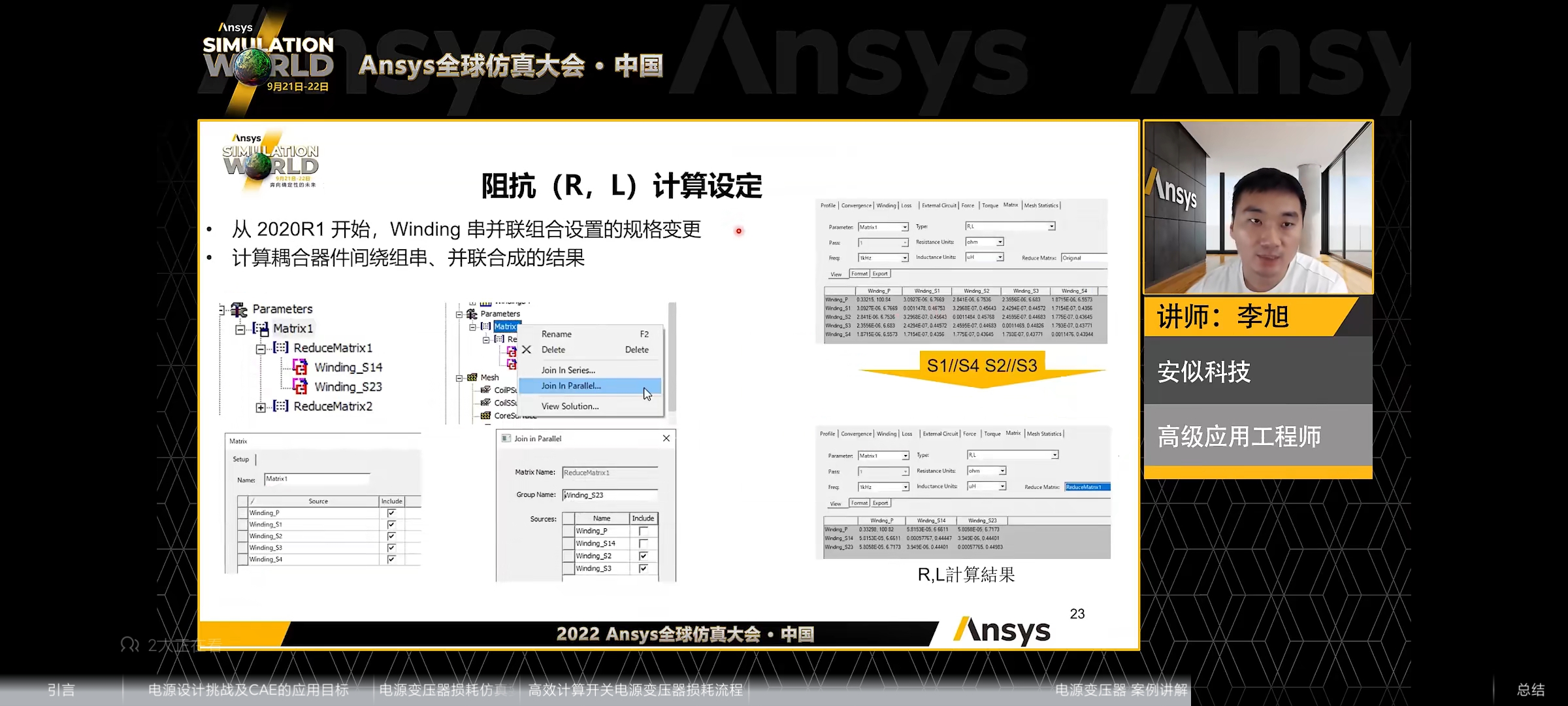

 小结：这里副边是并联的，一个绕组一个Winding

请注意：获取ROM模型时，Maxwell模型需要配置为外电路模型。

 小结：并联结果并不等于真实结果

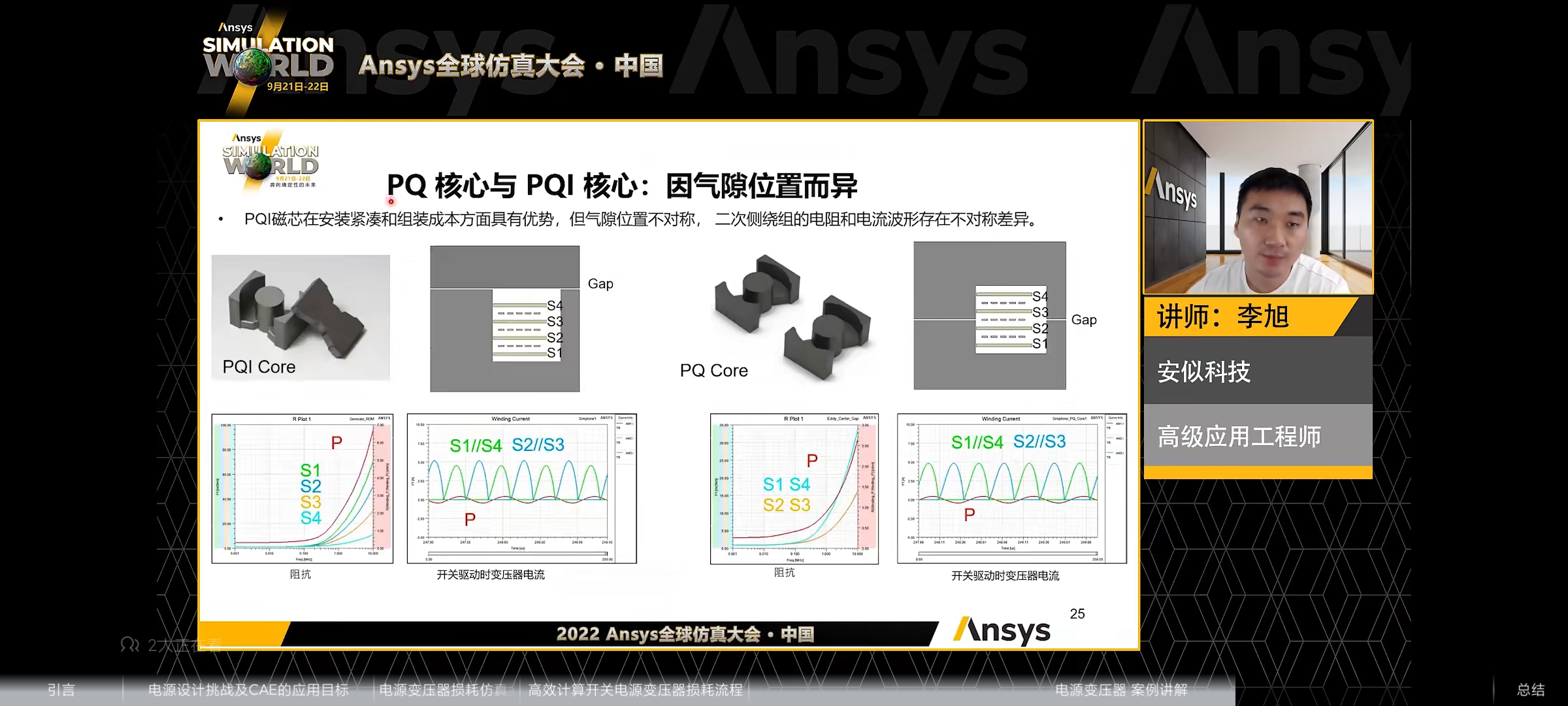

 小结：EE Core的均流性更好。

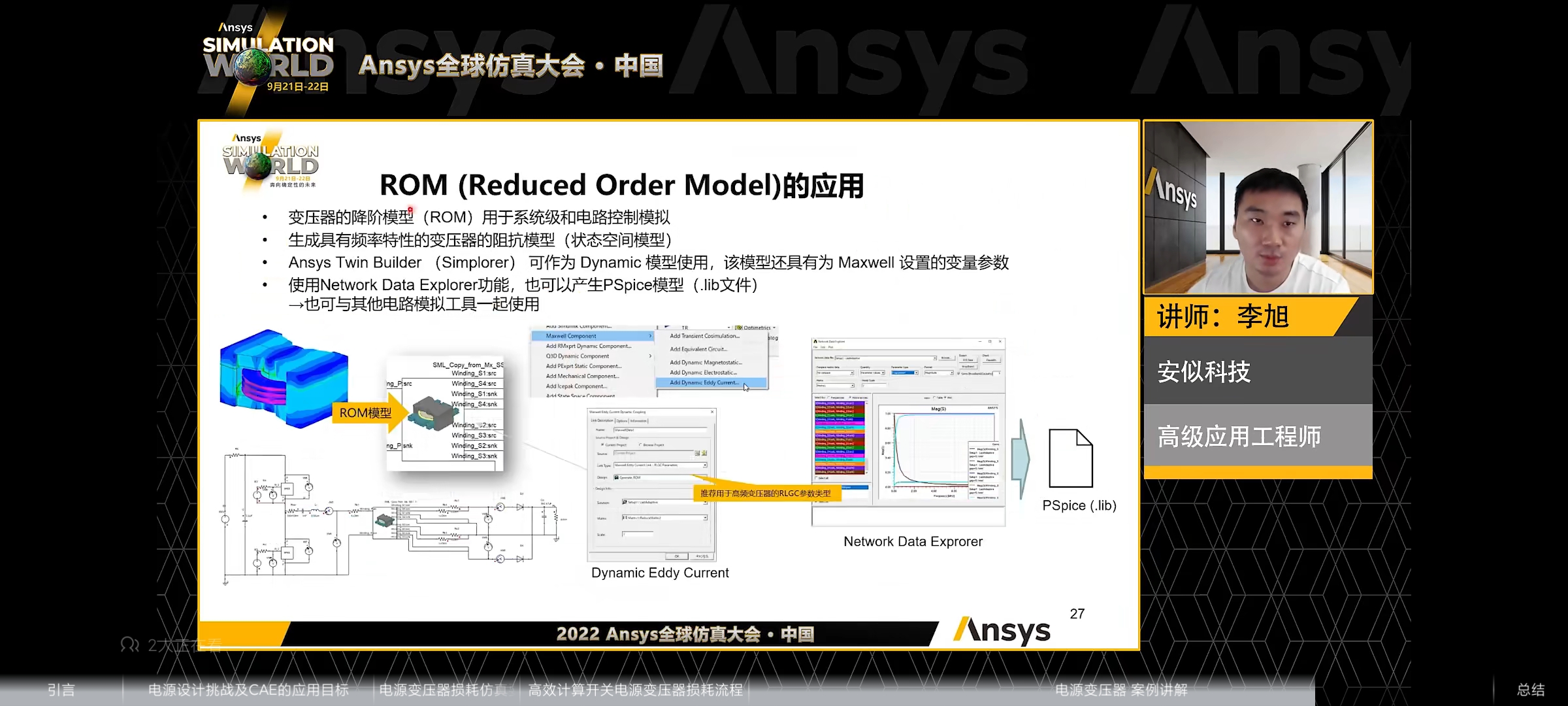

 注意：生成ROM 模型，需要扫频 并增加Matrix 的R，L值。 缺一不可！





 小结：2022R1 版本可以自动导入数据

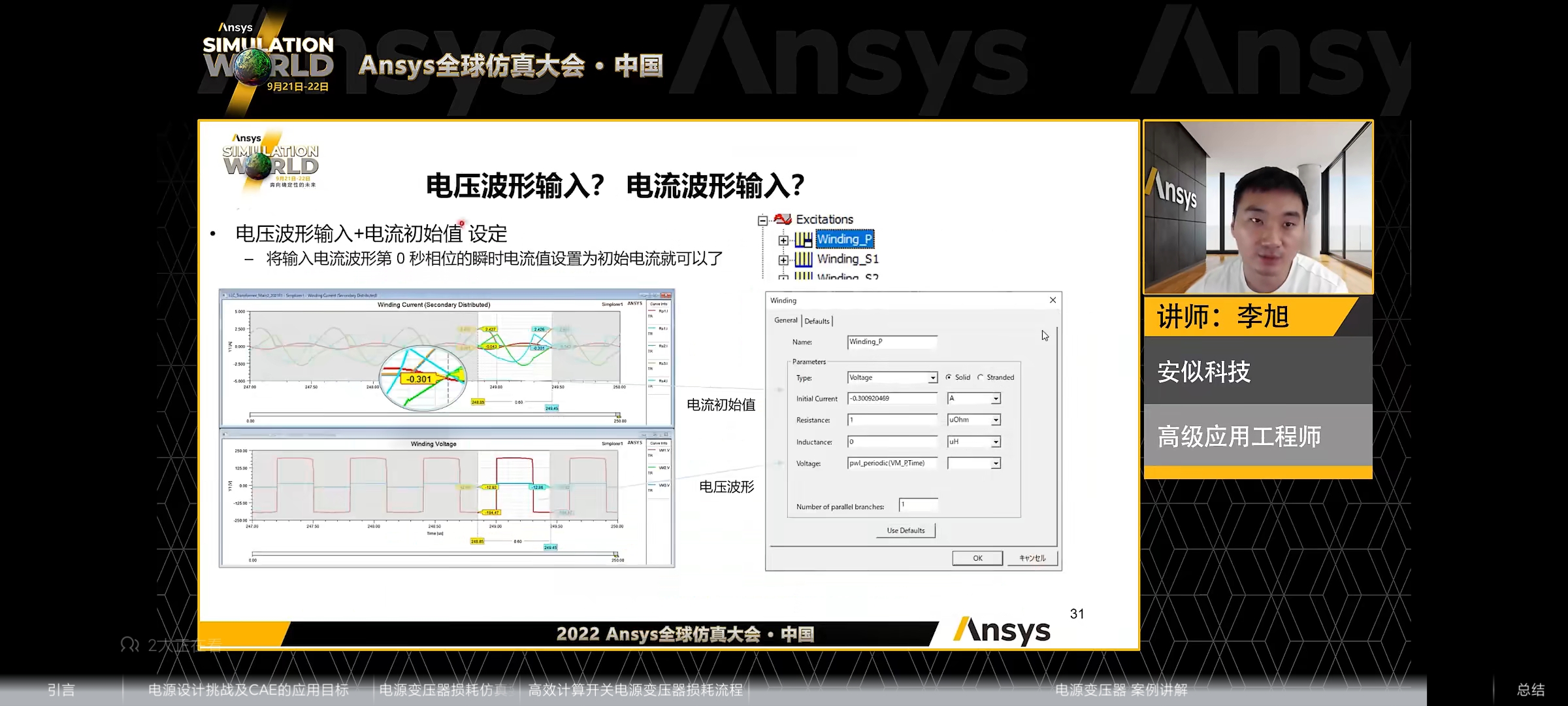

 小结：电压激励需要设置电流初始相位
