高频变压器等效模型

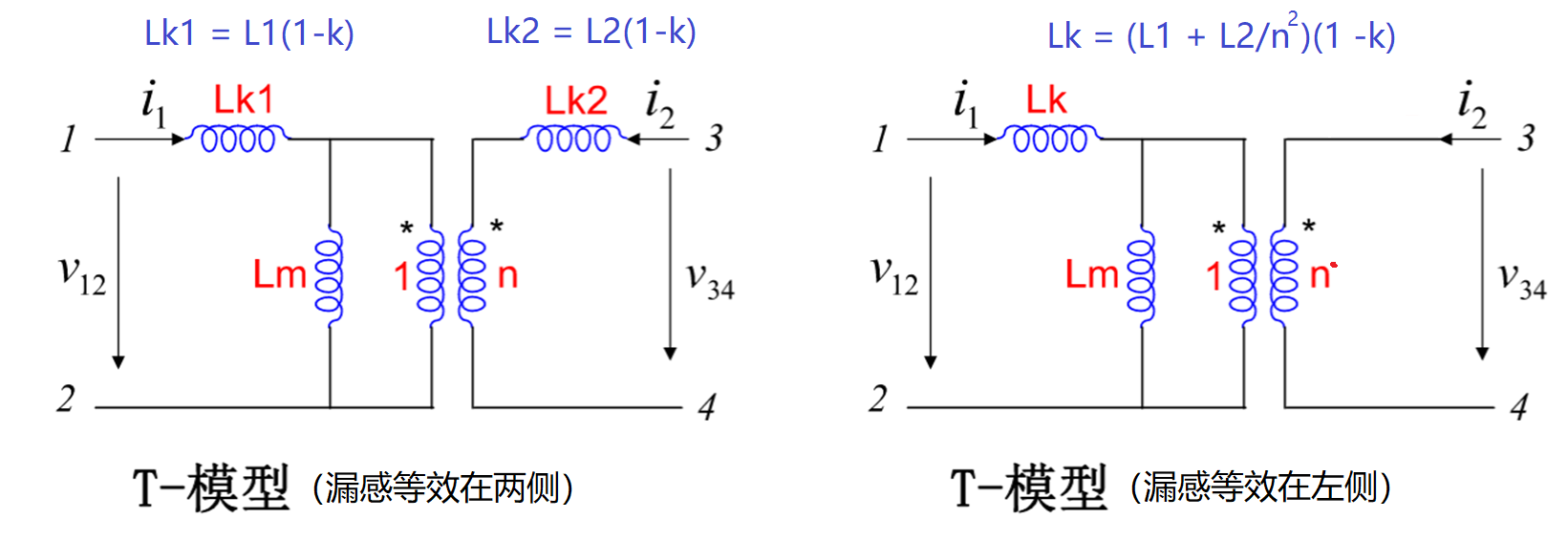

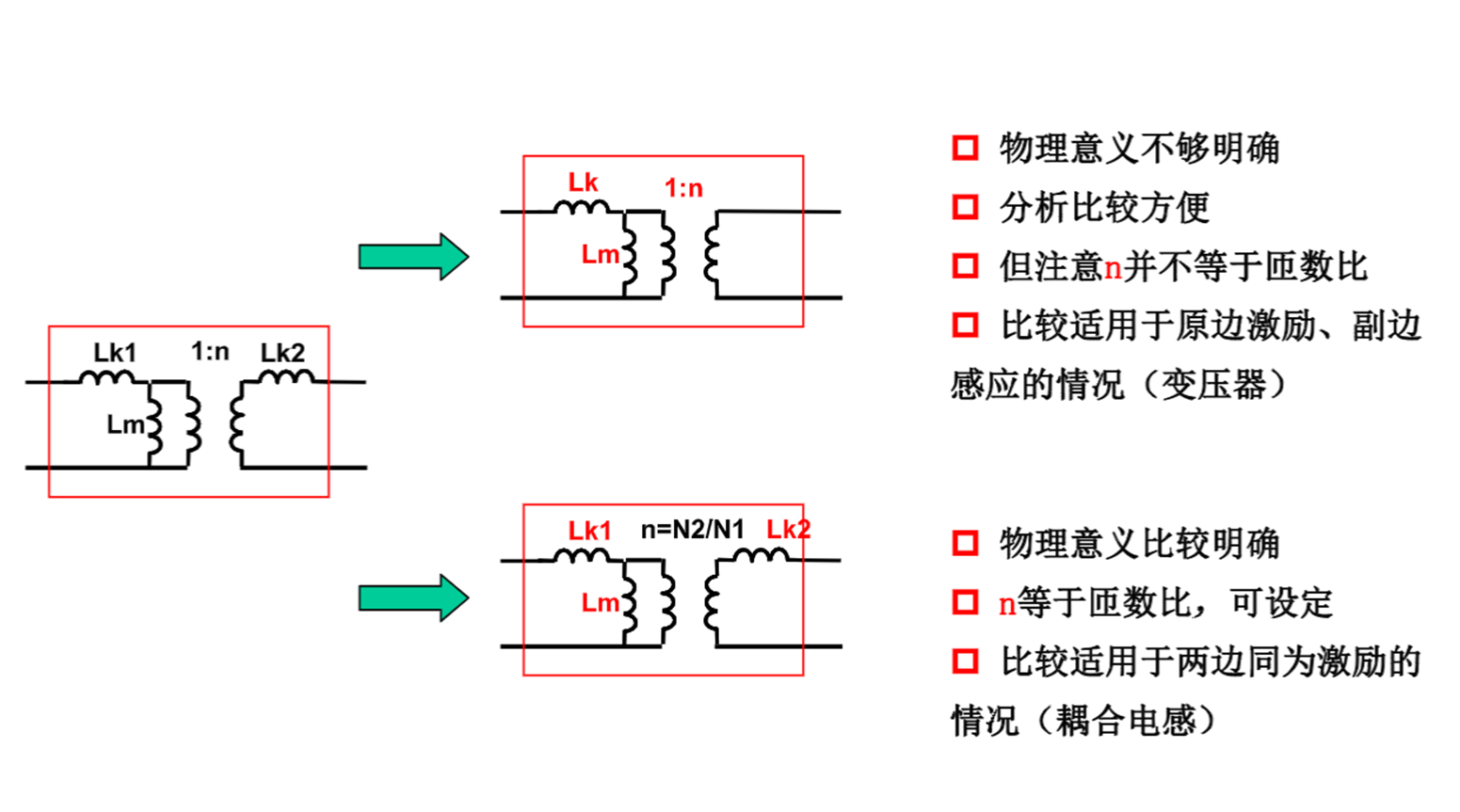

一、基本等效模型

　　常使用的对折算到左侧的单漏感估算公式（ L_k = ( L₁ + L₂ / N²)(1 - k), N 为绕组匝数比）存在一定的误差。

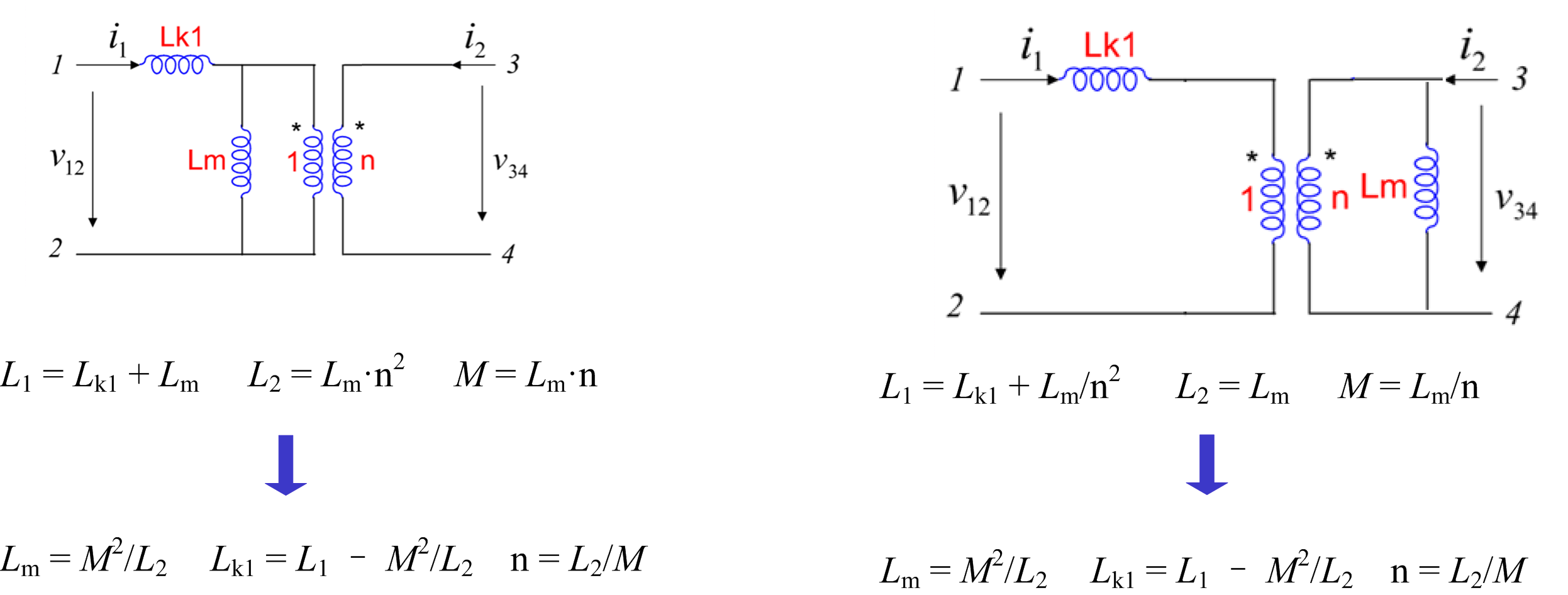

二、简化等效模型（漏感等效在左侧，此时的n非匝数比）

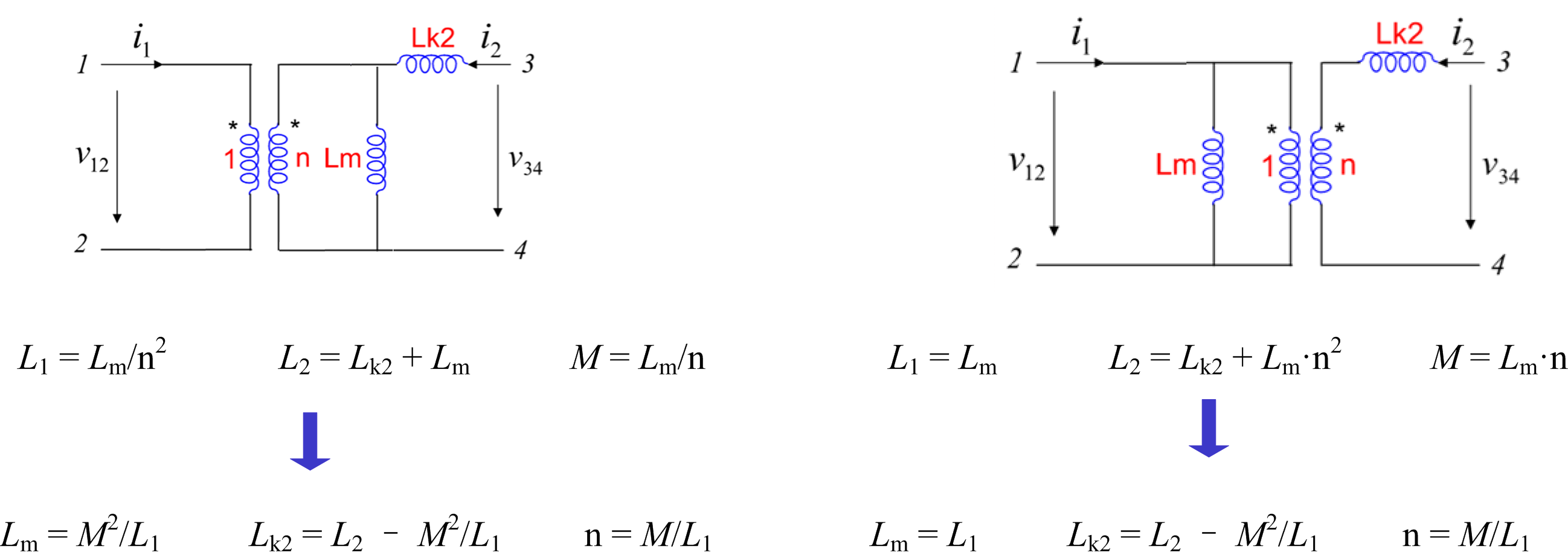

三、简化等效模型（漏感等效在右侧，此时的n非匝数比）

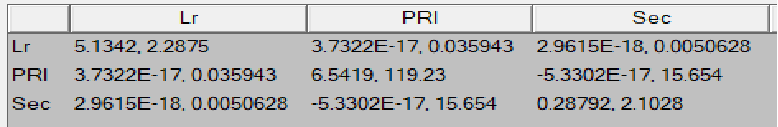

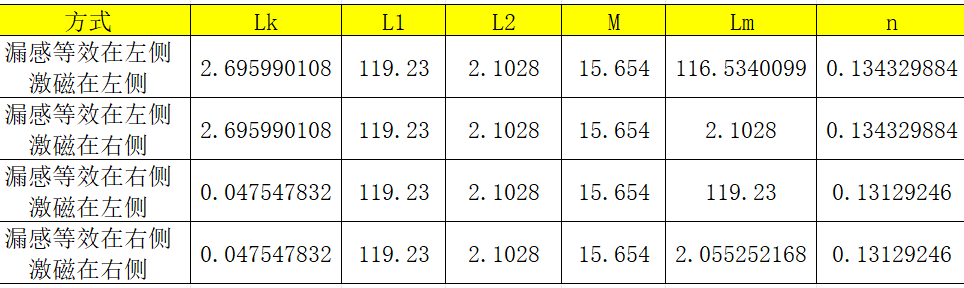

四、验证

　　　　Np = 23，Ns = 3 .物理匝数比为 0.1304.



五、结论

　　1、漏感等效在左侧和右侧的等效匝比不一样

　　2、两种方式等效匝比都大于实际匝比
