卧式高频变压器漏感与Bobbin 厚度关系

　　为了提高功率密度，现在的高频变压器流行无Bobbin设计。现分析有无Bobbin的高频变压器集成漏感的特点。

---



一、变压器简介

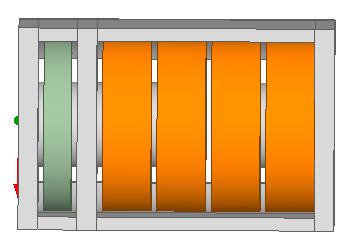

　　原设计变压器是电感与变压器解耦集成的方案，左侧是一个谐振电感，右侧是一个变压器。

　　绿色绕组是原边绕组，黄色是副边绕组。

　　原边绕组串联，副边绕组四匝并联。

　　绕组之间的位置是放Bobbin 的位置，也能在一定程度上控制漏感。

二、变压器优化方案

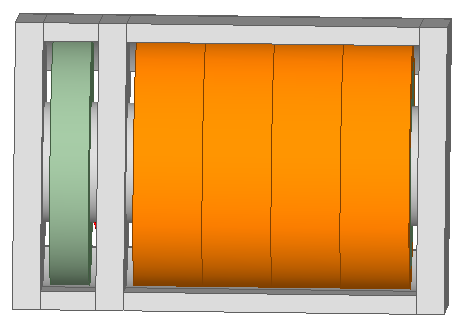

　　为了提高功率密度，现寻求优化方案，将绕组之间的Bobbin去掉，但是存在的问题是，导致漏感减小，耦合系数增大。





三、仿真设置

• 设置侧面的磁芯和绕组为非Model，不参与仿真
• 设置变压器原边峰值电流1A，原边绕组24匝
• 设置变压器副边峰值电流-8A，副边绕组3匝，4块并联

四、对耦合系数的影响

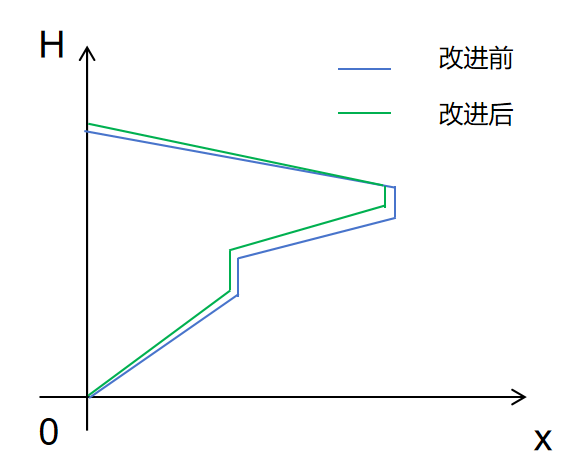

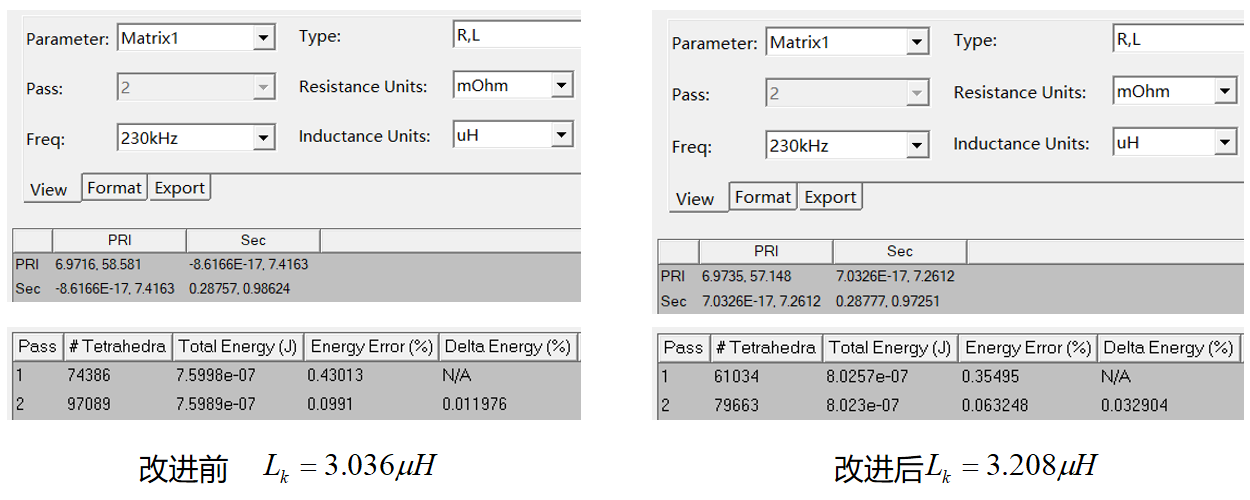

　　根据仿真结果来看，改进后的磁场强度增加，磁路长度减小，漏感增加。

五、分析



六、结论

　　由于改进后的方案的磁场强度H增加，磁路长度le 减小，导致漏感增大一点。并不是所有的方案都会导致漏感偏大，具体变化取决于变压器的结构。
