isight与Maxwell联合仿真空心变压器最优宽度分析总结

2020-05-03 16:04 斑鸠，一生。阅读(1800) 评论(9) 收藏举报

　　　　最近学习了isight与maxwell联合仿真，求解最优线宽问题。于是将关键信息总结如下。方便初学者入门及自己回忆。

　　isight 是一款多目标优化软件，具有多种神经网络算法，内部集成多个与其他软件交互的接口。比如: Excel 、 Mathcad 、 ansys workbench、ansys EM suite 等。

　　isight 内部自带的simcode 模块，可以通过读取文件，执行文件，写入文件方式模拟其他软件的运行。（前提是第三方软件支持脚本运行）

　　　　isight 5.7 与 ansys EM 18 、isight 2016 与 ansys EM 2024 R1

　　本次使用isight 的遗传算法，和ansys EM maxwell 的脚本文件，并通过Simcode 模块提供的接口，模拟maxwell 的运行。需要给Simcode 提供3个文件。他们分别是读取文件、执行文件、写入文件。

　　这三个文件，其中两个文件都是由ansys EM 2024 mathcad 软件导出来的，执行文件.bat 里面内容只有一行（ConSim.vbs）, 它的目的是调用ConSim.vbs 文件。

问题一：isight 软件是主要用来干什么的？

　　答：学术及工程问题，常常需要在多个条件下求得最优解，一次一次的人工修改参数，统计数据增加了错误率。isight用来代替人工，修改参数，记录结果，甚至统计分析。于是isight软件需要和其他软件按照指定方式合作，一起完成任务。

问题二：isight软件主要工作流程是什么？

　　答：这个问题有点像把大象放进冰箱需要几步，答案当然是修改参数，然后运行，在然后得出结果。仅仅三步主要任务。

问题三：isight软件是如何与其他软件的进行”合作“的？

　　答：因为isight不是ansys套件软件，它与maxwell的合作方式是：

　　　　　　1、maxwell提供需要修改的地方（提供变量）

　　　　　　2、maxwell提供如何修改（提供自动运行流程脚本）

　　　　　　3、maxwell提供修改后的结果（提供运行结果数据）

问题四：maxwell记录下来的.vbs文件，为什么需要使用专业的vbs编辑器进行字符增加宽度？

　　答：isight根据自身算法，提供参数给maxwell仿真，然后得出结果。由于isight使用算法提供的参数是16个字符的，因此，在修改的参数的时候，变量的字符位需要足够大才行。又因为.vbs文件是字符内容，所以不能使用.txt编辑器修改（编码方式不一样）。

问题五：目前版本isight软件默认操作缺陷？

　　答：output文件默认路径是相对路径，需要手动修改为绝对路径。

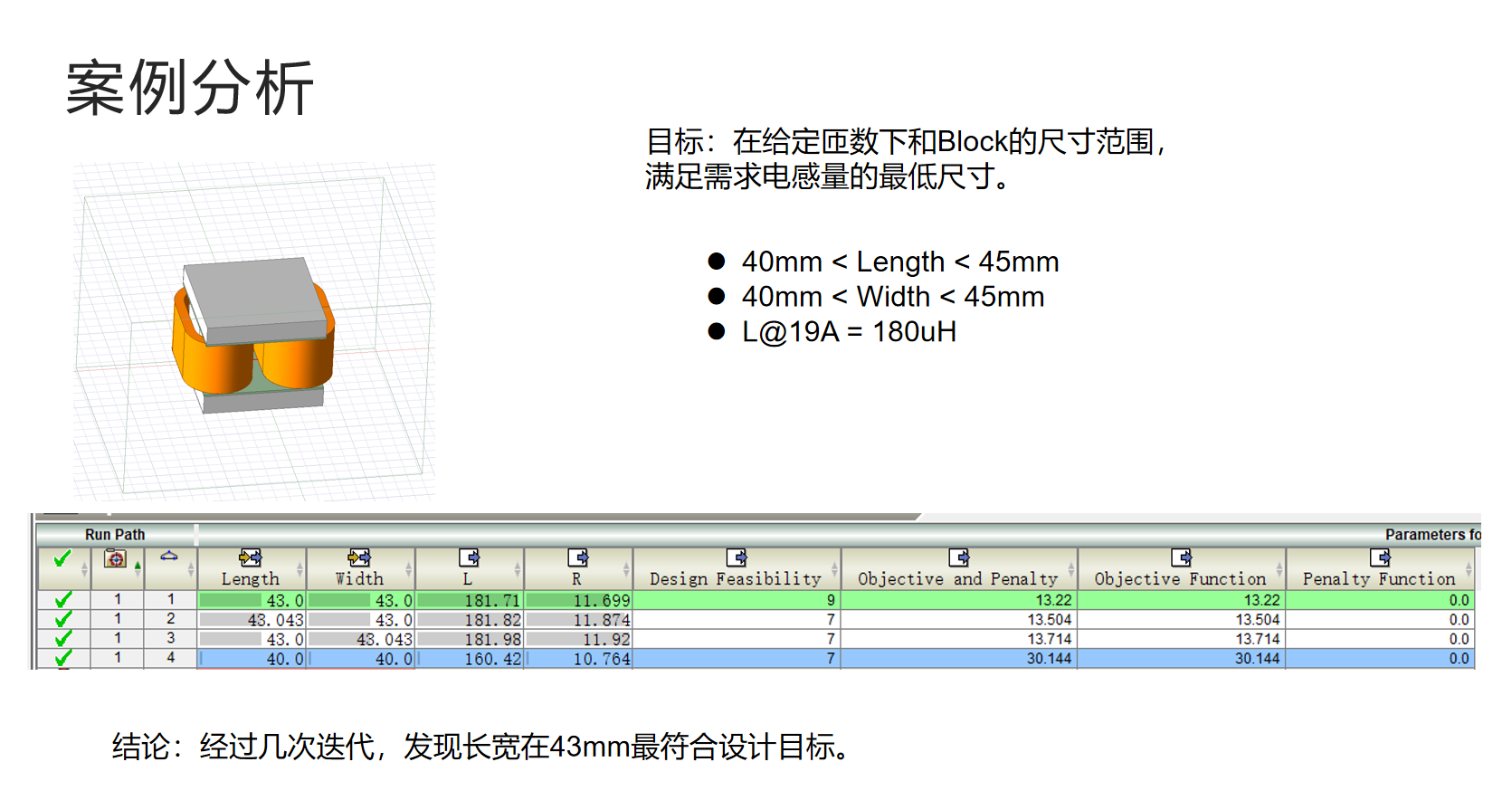

　　整个仿真过程分享如下，欢迎大家多多交流，谢谢！
　　　　链接: https://pan.baidu.com/s/1qlBO6O2xTuDCSEzApv0N0g?pwd=wb2f 提取码: wb2f
