引言

  软件需求工程是指在软件开发过程中，通过对用户需求的分析、收集、规范和管理，确定软件系统的功能、性能、接口、约束等方面的需求，并将其转化为可实现的软件系统的过程。

  参与者、用例以及它们之间的关系属于软件需求工程中的知识点，应用于用例图。

---

简介

• 参与者（Actor）：在用例中，参与者通常是指与系统进行交互的人、组织或其他系统。

• 用例（Use Case）：用例是描述系统如何满足参与者需求的一种方式，是从用户角度描述系统行为的一种技术，用于描述系统的功能需求和业务流程。

• 关系（Relationship）：用例和参与者之间的关系可以是一对一、一对多或多对多。常见的关系有：扩展关系（Extend）、包含关系（Include）和泛化关系（Generalize）。

---

常见关系

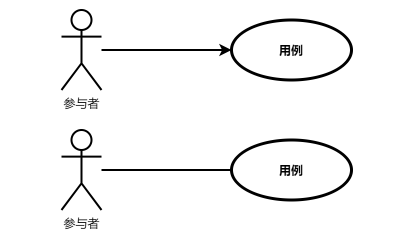

1.关联关系

定义：参与者与用例之间通常用关联关系来描述，关联关系可以是单向的或双向的，它描述了类对象之间的关联性。

表示方法：

 单项：带箭头的实线，箭头指向用例（用例被关联）。

 双向：双向箭头加实线或不带箭头的实线。

如图：

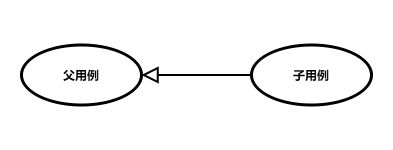

2. 泛化关系

定义：泛化关系是一种特殊的继承关系，子用例是父用例的一种特殊形式，它继承了父用例的所有结构、行为、关系。表示一个用例可以泛化为另一个或多个子用例，通常用于描述一些相似但有差异的功能。

注意：泛化关系的箭头不是指向被泛化，而是指向被继承。泛化和继承是不同的方向。泛化是从下到上的抽象过程，继承是从上到下，从一般到特殊的过程。

表示方法：带空心箭头的实线，指向父用例（父用例被泛化）。

如图：

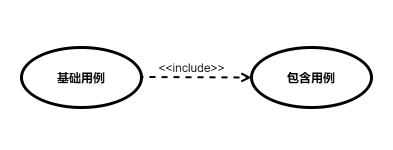

3. 包含关系

定义：一个用例的行为包含了另一个用例的行为，是比较特殊的依赖关系，通常用于描述一些共用的、重复的功能。

注意：包含关系双方不能访问对方的属性。

表示方法：虚线箭头且有<< include>>字样，箭头指向被包含的用例（包含用例被包含）。

如图：

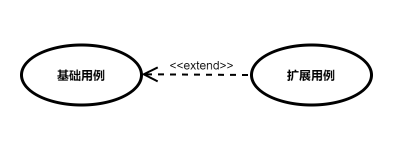

4. 扩展关系

定义：扩展关系表示一个用例可以在另一个用例的基础上进行扩展，通常用于描述一些可选的、非必须的功能。

注意：在扩展关系中，基础用例没有扩展也是完整的，而在包含关系中，基础用例依赖于包含用例的执行结果。

表示方法：虚线箭头且有<< extend>>字样，箭头指向被扩展的用例（基础用例被扩展）。

如图：

---

总结

 了解参与者、用例以及它们之间的关系，有助于分析和理解系统的需求，进而指导软件开发过程中的设计和实现。
