Blog.091 K8S 单节点二进制部署 Day 1：Etcd 集群与 Flannel 网络配置

本章目录









1. K8S 的部署方式
2. K8S 二进制部署 ①
　　2.1 环境准备
　　2.2 部署 ectd 集群
　　2.3 部署 docker 引擎
　　2.4 flannel 网络配置









1. K8S 的部署方式

　　　　常见的 K8S 按照部署方式：

  • Minikube：

　　　　Minikube 是一个工具，可以在本地快速运行一个单节点微型 K8S，仅用于学习、预览 K8S 的一些特性使用。
　　　　部署地址：https://kubernetes.io/docs/setup/minikube

  • Kubeadmin：

　　　　Kubeadmin 也是一个工具，提供 kubeadm init 和 kubeadm join，用于快速部署 K8S 集群，新手推荐。
　　　　https://kubernetes.io/docs/reference/setup-tools/kubeadm/kubeadm/

  • 二进制安装部署：

　　　　生产首选，特点是稳定可调控，从官方下载发行版的二进制包，手动部署每个组件和自签 TLS 证书，组成 K8S 集群，新手推荐。
　　　　https://github.com/kubernetes/kubernetes/releases

　　　　Kubeadm 降低部署门槛，但屏蔽了很多细节，遇到问题很难排查。
　　　　推荐使用二进制包部署 Kubernetes 集群，虽然手动部署麻烦点，但期间可以学习很多工作原理，也利于后期维护。


2. K8S 二进制部署 ①





　　2.1 环境准备

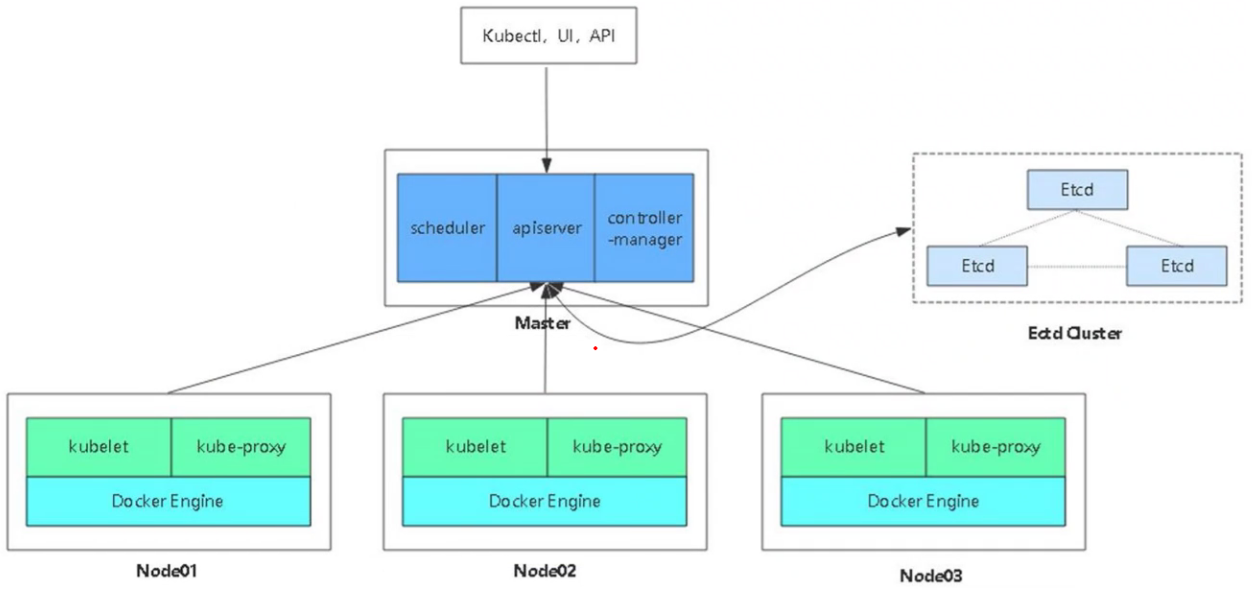

　　　　先准备3台主机，首先搭建Master单节点集群。
　　　　因为 Master 是整个 K8S 集群的大脑，没有 Master 接下来的每一步操作都会变得不可控。

　　　　同时我们需要在节点上同时搭建 etcd 存储集群：
　　　　在生产环境中会使用 etcd 集群做高可用，它的数目必须是3台或3台以上的奇数台。
　　　　etcd 存储单独部署可以节约存储，和 Master 放在一起方便内网通信节约机器。
　　　　只要能保证内网环境稳定和服务器数量充足，一般都会单独部署。

  • K8S 集群 Master01：192.168.80.10：kube-apiserver、kube-controller-manager、kube-scheduler、etcd
  • K8S 集群 Node01：192.168.80.11：kubelet、kube-proxy、docker、flannel、etcd
  • K8S 集群 Node02：192.168.80.12：kubelet、kube-proxy、docker、flannel、etcd



　　　　（1）所有主机关闭防火墙

1 systemctl stop firewalld
2 systemctl disable firewalld



　　　　（2）所有主机关闭 selinux

1 setenforse 0
2 sed -i ‘s/enforcing/disabled/’ /etc/selinux/config



　　　　（3）所有主机关闭 swap

1 swapoff -a
2 sed -ri ‘s/.*swap.*/#&/’ /etc/fstab



　　　　（4）根据规划设置主机名

1 hostnamectl set-hostname master01
2 hostnamectl set-hostname node01
3 hostnamectl set-hostname node02



　　　　（5）在 master 添加 hosts

1 cat >> /etc/hosts << EOF
2 192.168.80.10 master01
3 192.168.80.11 node01
4 192.168.80.12 node02
5 EOF



　　　　（6）所有主机将桥接的 ipv4 流量传递到 iptables 的链

1 cat > /etc/sysctl.d/k8s.conf << EOF
2 net.bridge.bridge-nf-call-ip6tables = 1
3 net.bridge.bridge-nf-call-iptables = 1
4 EOF
5
6 sysctl  --system



　　　　（7）所有主机时间同步

1 yum install ntpdate -y
2 ntpdate time.windows.com



　　2.2 部署 ectd 集群

　　　　etcd 的目标是构建一个高可用的分布式键值数据库。
　　　　它的内部采用 raft 协议作为一致性算法，etcd 是 go 语言编写的。

　　　　etcd 作为服务发现系统，有以下的特点：

  • 简单：安装配置简单，而且提供了 http api 进行交互，使用也很简单
  • 安全：支持 ssl 证书验证
  • 快速：单实例支持每秒 2k+ 读操作
  • 可靠：采用 raft 算法，实现分布式系统数据的可用性和一致性

　　　　etcd 目前默认使用 2379 端口提供 http api 服务；2380 端口和 peer 通信。
　　　　即 etcd 默认使用 2379 端口对外为客户端提供通讯，使用 2380 进行服务器间内部， etcd 和 etcd 之间通讯。
　　　　由于 etcd 的 leader 选举机制，要求至少为 3 台或以上的奇数台。



　　　　（1）准备签发证书环境

　　　　CFSSL 是 CloudFlare 公司开源的一款 PKI/PLS 工具。
　　　　CFSSL 包含一个命令行工具和一个用于签名、验证和捆绑 TLS 证书的 HTTP API 服务。使用 Go 语言编写。
　　　　CFSSL 使用配置文件生成证书，因此自签之前，需要生成它识别的 json 格式的配置文件，CFSSL 提供了方便的命令行生成配置文件。

　　　　CFSSL 用来为 etcd 提供 TLS 证书，它支持签三种类型的证书：

  • client 证书，服务端连接客户端时携带的证书，用于客户端验证服务端身份，如 kube-apiserver 访问 etcd；
  • server 证书，客户端连接服务端时携带的证书，用于服务端验证客户端身份，如 etcd 对外提供服务；
  • peer 证书，相互之间连接时使用的证书，如 etcd 节点之间进行验证和通信。

　　　　这里全部都使用同一套证书认证。


　　　　（2）master01：下载证书制作工具

 1 #在 master01 上下载制作工具
 2 wget https://pkg.cfssl.org/R1.2/cfssl_linux-amd64 -O /usr/local/bin/cfssl
 3 wget https://pkg.cfssl.org/R1.2/cfssljson_linux-amd64 -O /usr/local/bin/cfssljson
 4 wget https://pkg.cfssl.org/R1.2/cfssl-certinfo_linux-amd64 -O /usr/local/bin/cfssl-certinfo
 5 或
 6 curl -L https://pkg.cfssl.org/R1.2/cfssl_linux-amd64 -o /usr/local/bin/cfssl
 7 curl -L https://pkg.cfssl.org/R1.2/cfssljson_linux-amd64 -o /usr/local/bin/cfssljson
 8 curl -L https://pkg.cfssl.org/R1.2/cfssl-certinfo_linux-amd64 -o /usr/local/bin/cfssl-certinfo
 9
10 #授予执行权限
11 chmod +x /usr/local/bin/cfssl*



　　　　或

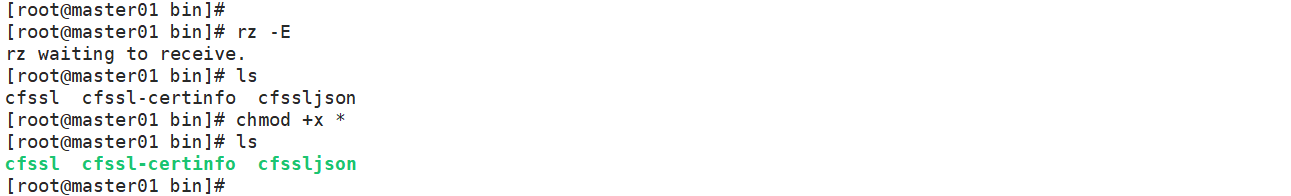

1 [root@master01 etcd-cert]# cd /usr/local/bin/
2 [root@master01 bin]# rz -E（cfssl  cfssl-certinfo  cfssljson）
3 [root@master01 bin]# chmod +x *
4 [root@master01 bin]# ls
5 cfssl  cfssl-certinfo  cfssljson



  • cfss1：证书签发的工具命令
  • cfssljson：将 cfss1 生成的证书（json 格式）变为文件承载式证书
  • cfssl-certinfo：验证证书的信息
  • cfssl-certinfo -cert <证书名称> ：看证书的信息





　　　　（3）创建 K8S 工作目录，生成 CA 证书以及 etcd 证书私钥

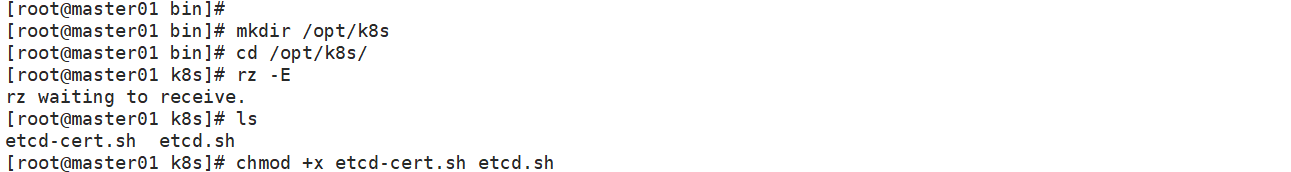

 1 #创建k8s工作目录
 2 [root@master01 opt]# mkdir /opt/k8s
 3 [root@master01 opt]# cd /opt/k8s/
 4
 5 #上传etcd-cert.sh 和 etcd.sh 到/opt/k8s目录
 6 [root@master01 k8s]# ls etcd-cert.sh etcd.sh
 7 etcd-cert.sh  etcd.sh
 8
 9 #添加x 权限
10 [root@master01 k8s]# chmod  +x  etcd-cert.sh etcd.sh
11
12 #创建用于生成CA证书,etcd服务器证书及私钥的目录

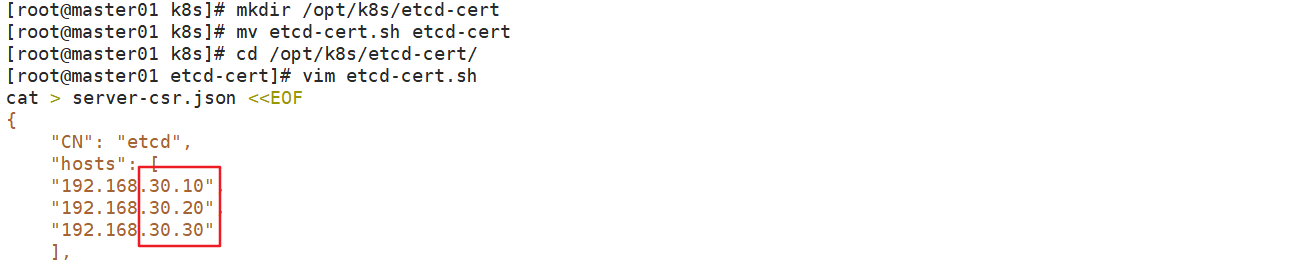

13 [root@master01 k8s]# mkdir /opt/k8s/etcd-cert
14 [root@master01 k8s]# mv etcd-cert.sh  etcd-cert
15 [root@master01 k8s]# cd /opt/k8s/etcd-cert/
16
17 #注意，看一下脚本，把ip改为自己的
18 [root@master01 etcd-cert]# vim etcd-cert.sh
19

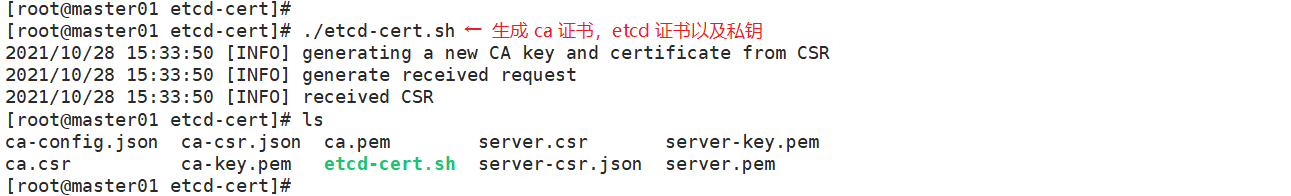

20 #执行脚本，生成CA证书，etcd服务器证书以及私钥
21 [root@master01 etcd-cert]# ./etcd-cert.sh
22
23 [root@master01 etcd-cert]# ls
24 ca-config.json  ca-csr.json  ca.pem        server.csr       server-key.pem
25 ca.csr          ca-key.pem   etcd-cert.sh  server-csr.json  server.pe









　　　　（4）上传 etcd-cert.sh 和 etcd.sh 到 /opt/k8s 目录中

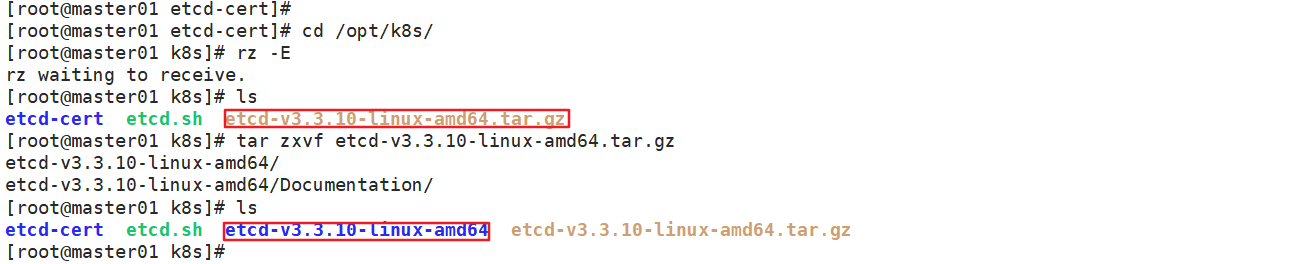

 1 #etcd 二进制包地址： https://github.com/etcd-io/etcd/release
 2
 3 #上传etcd-v3.3.10 包到/opt/k8s目录中，解压
 4 [root@master01 k8s]# ls etcd-v3.3.10-linux-amd64.tar.gz
 5 etcd-v3.3.10-linux-amd64.tar.gz
 6
 7 [root@master01 k8s]# tar xf etcd-v3.3.10-linux-amd64.tar.gz
 8
 9 [root@master01 k8s]# ls etcd-v3.3.10-linux-amd64
10 Documentation  etcd  etcdctl  README-etcdctl.md  README.md  READMEv2-etcdctl.md



　　　　etcd 就是 etcd 服务的启动命令，后面可以跟各种启动参数；
　　　　etcdctl 主要为 etcd 服务提供了命令行操作。

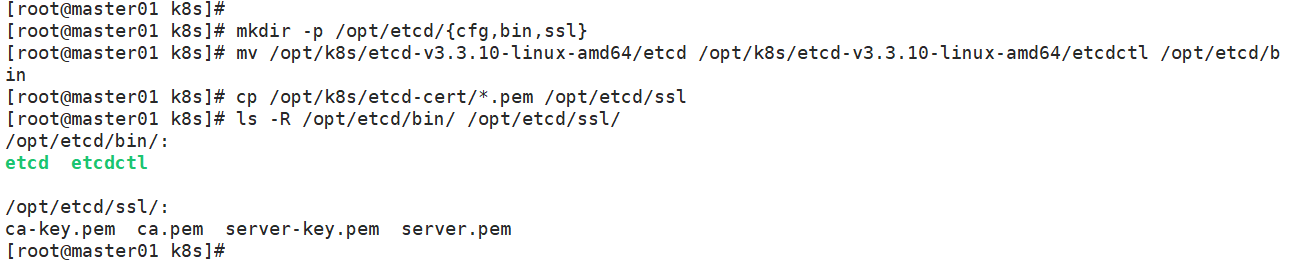

　　　　（5）创建用于存放 etcd 配置文件，命令文件，证书的目录

 1 [root@master01 k8s]# mkdir -p /opt/etcd/{cfg,bin,ssl}
 2 [root@master01 k8s]# mv  /opt/k8s/etcd-v3.3.10-linux-amd64/etcd /opt/k8s/etcd-v3.3.10-linux-amd64/etcdctl /opt/etcd/bin/
 3 [root@master01 k8s]# cp /opt/k8s/etcd-cert/*.pem /opt/etcd/ssl/
 4
 5 [root@master01 k8s]# ls -R /opt/etcd/bin/ /opt/etcd/ssl/
 6 /opt/etcd/bin/:
 7 etcd  etcdctl
 8
 9 /opt/etcd/ssl/:
10 ca-key.pem  ca.pem  server-key.pem  server.pem





1 [root@master01 k8s]# pwd
2 /opt/k8s
3 [root@master01 k8s]# ls etcd.sh
4 etcd.sh
5

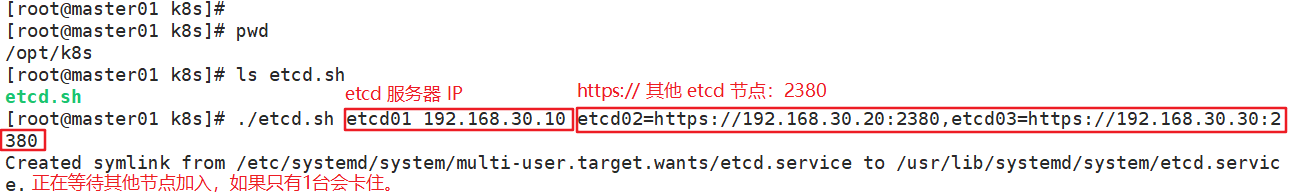

6 [root@master01 k8s]# ./etcd.sh  etcd01 192.168.23.103 etcd02=https://192.168.23.104:2380,etcd03=https://192.168.23.105:2380
7
8 #新开一个终端查看
9 [root@master01 k8s]# ps -ef | grep etcd

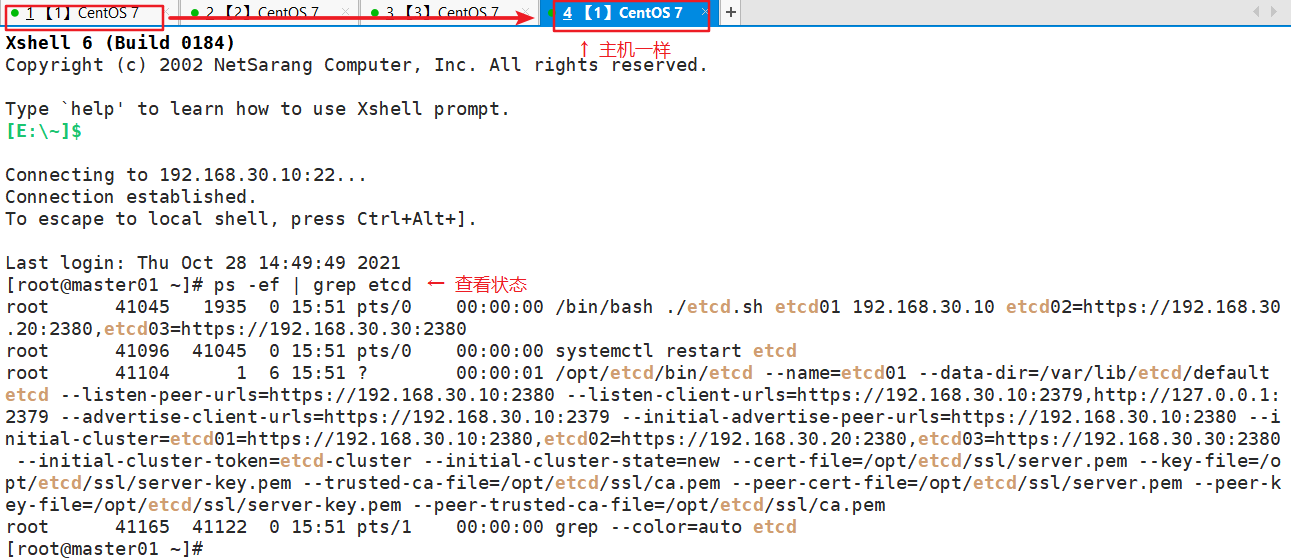

　　　　（6）另外打开一个窗口查看 etcd 进程是否正常



　　　　（7）把 etcd 相关证书文件和命令文件全部拷贝到另外两个 etcd 节点

 1 [root@master01 k8s]# scp -r /opt/etcd/ 192.168.23.104:/opt/
 2 [root@master01 k8s]# scp -r /opt/etcd/ 192.168.23.105:/opt/
 3
 4 #node1修改etcd文件
 5 [root@node01 cfg]# vim /opt/etcd/cfg/etcd
 6 #[Member]
 7 ETCD_NAME="etcd02
 8 ETCD_DATA_DIR="/var/lib/etcd/default.etcd"
 9 ETCD_LISTEN_PEER_URLS="https://192.168.23.104:2380"
10 ETCD_LISTEN_CLIENT_URLS="https://192.168.23.104:2379"
11
12 #[Clustering]
13 ETCD_INITIAL_ADVERTISE_PEER_URLS="https://192.168.23.104:2380"
14 ETCD_ADVERTISE_CLIENT_URLS="https://192.168.23.104:2379"
15 ETCD_INITIAL_CLUSTER="etcd01=https://192.168.23.103:2380,etcd02=https://192.168.23.104:2380,etcd03=https://192.168.23.105:2380"
16 ETCD_INITIAL_CLUSTER_TOKEN="etcd-cluster"
17 ETCD_INITIAL_CLUSTER_STATE="new"
18

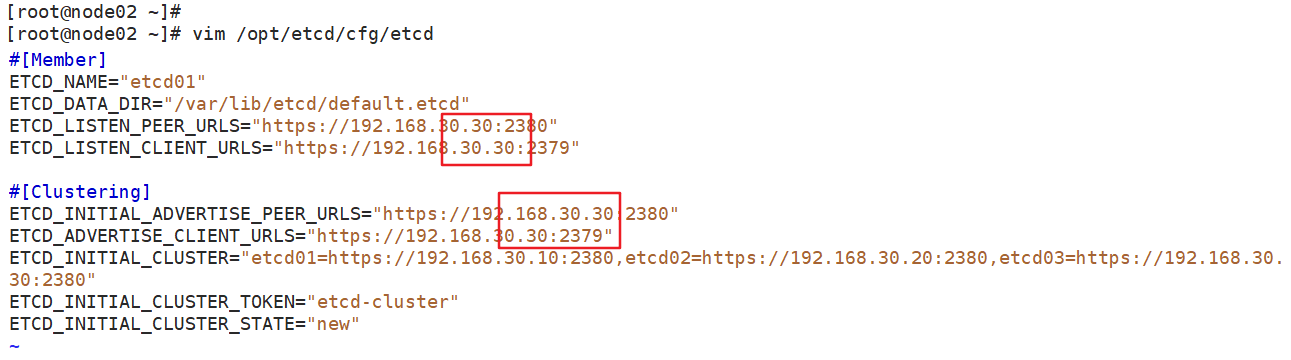

19 #node2修改etcd文件
20 [root@node02 ~]# vim /opt/etcd/cfg/etcd
21 #[Member]
22 ETCD_NAME="etcd03"
23 ETCD_DATA_DIR="/var/lib/etcd/default.etcd"
24 ETCD_LISTEN_PEER_URLS="https://192.168.23.105:2380"
25 ETCD_LISTEN_CLIENT_URLS="https://192.168.23.105:2379"
26
27 #[Clustering]
28 ETCD_INITIAL_ADVERTISE_PEER_URLS="https://192.168.23.105:2380"
29 ETCD_ADVERTISE_CLIENT_URLS="https://192.168.23.105:2379"
30 ETCD_INITIAL_CLUSTER="etcd01=https://192.168.23.103:2380,etcd02=https://192.168.23.104:2380,etcd03=https://192.168.23.105:2380"
31 ETCD_INITIAL_CLUSTER_TOKEN="etcd-cluster"
32 ETCD_INITIAL_CLUSTER_STATE="new"

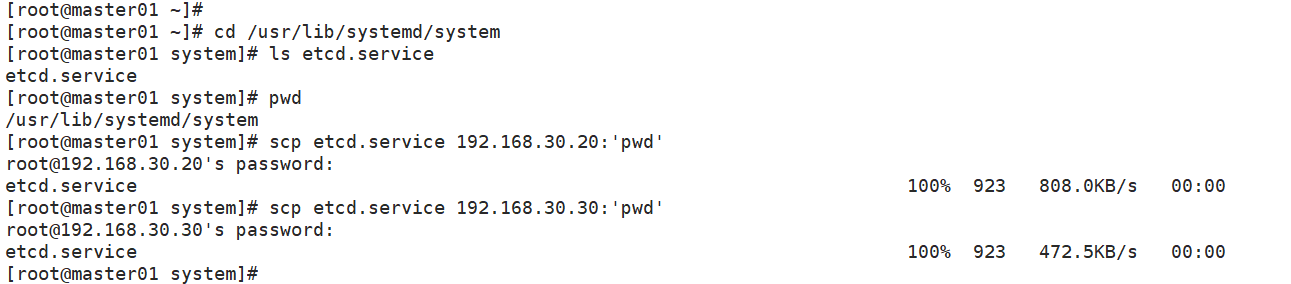

　　　　（8）把 etcd 服务管理文件拷贝到另外两个 etcd 集群节点

1 [root@master01 k8s]# cd /usr/lib/systemd/system/
2 [root@master01 system]# ls etcd.service
3 etcd.service
4 [root@master01 system]# pwd
5 /usr/lib/systemd/system
6 [root@master01 system]# scp etcd.service 192.168.23.104:`pwd`
7 [root@master01 system]# scp etcd.service 192.168.23.105:`pwd`





　　　　（9）在所有 etcd 节点上启动 etcd 服务

 1 [root@master01 k8s]# systemctl  restart etcd
 2 [root@master01 k8s]# systemctl  enable etcd
 3 [root@master01 k8s]# systemctl  status etcd
 4
 5 [root@node01 cfg]# systemctl  daemon-reload
 6 [root@node01 cfg]# systemctl  start etcd
 7 [root@node01 cfg]# systemctl  enable etcd
 8 [root@node01 cfg]# systemctl  status etcd
 9
10 [root@node02 ~]# systemctl  daemon-reload
11 [root@node02 ~]# systemctl restart etcd
12 [root@node02 ~]# systemctl  enable etcd.service
13 [root@node02 ~]# systemctl  status etcd

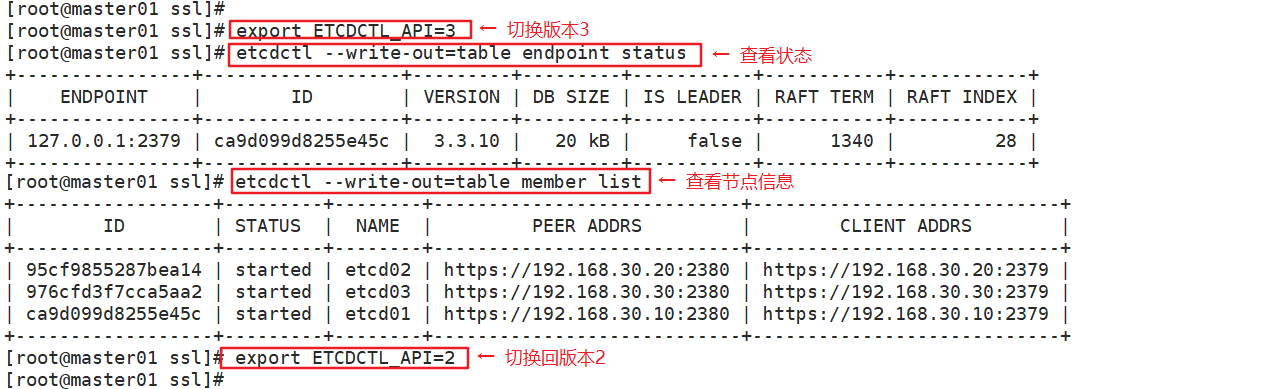

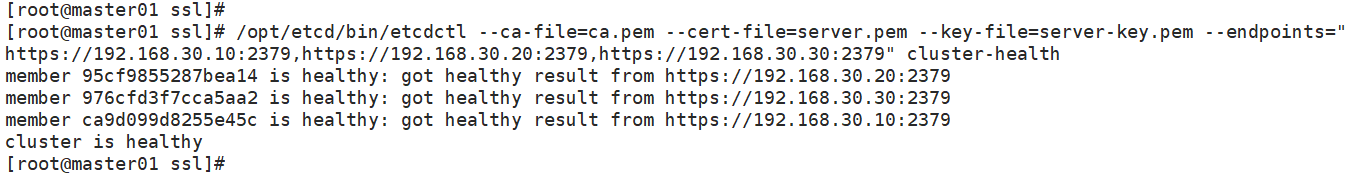

　　　　（12）切换到 etcd3 版本查看集群节点状态和成员列表



1 export ETCDCTL_API=3
2 #v2和v3命令略有不同，etcd2 和etcd3也是不兼容的，默认是v2版本
3 etcdctl --write-out=table endpoint status
4 etcdctl --write-out=table member list
5 export ETCDCTL_API=2
6 #再切回v2版本





　　2.3 部署 docker 引擎

　　　　（1）所有 node 节点都要部署 docker 引擎

1 yum install -y yum-utils device-mapper-persistent-data 1vm2
2 yum-config-manager --add-repo https://mirrors.aliyun.com/docker-ce/linux/centos/docker-ce.repo
3 yum install -y docker-ce dqsker-ce-cli containerd.io
4
5 systemctl start docker.service
6 systemctl enable docker.service



　　2.4 flannel 网络配置



　　　　K8S 中 pod 网络通信：

  • pod 内 容器与容器之间的通信

　　　　在同一个 pod 内的容器（pod 内的容器是不会跨宿主机的）共享同一个网络命令空间，相当于它们在同一台机器上一样，可以用 localhost 地址访问彼此的端口。

  • 同一个 node 内 pod 之间的通信

　　　　每个 pod 都有一个真实的全局 IP 地址，同一个 node 内的不同 pod 之间可以直接采用对方 pod 的 IP 地址进行通信，pod1 与 pod2 都是通过 veth 连接到同一个 docker0 网桥、网段，所以它们之间可以直接通信。

  • 不同 node 上 pod 之间的通信

　　　　pod 地址与 docker0 在同一网段，docker0 网段与宿主机网卡是两个不同的网段，且不同 node 之间的同新只能通过宿主机的物理网卡进行。
　　　　要想实现不同 node 上 pod 之间的通信，就必须想办法通过主机的物理网卡 IP 地址进行寻址和通信。
　　　　因此要满足两个条件：pod 的 IP 不能冲突；将 pod 的 IP 和所在的 node 的 IP 关联起来，通过这个关联让不同 node 上 pod 之间直接通过内网 IP 地址通信。

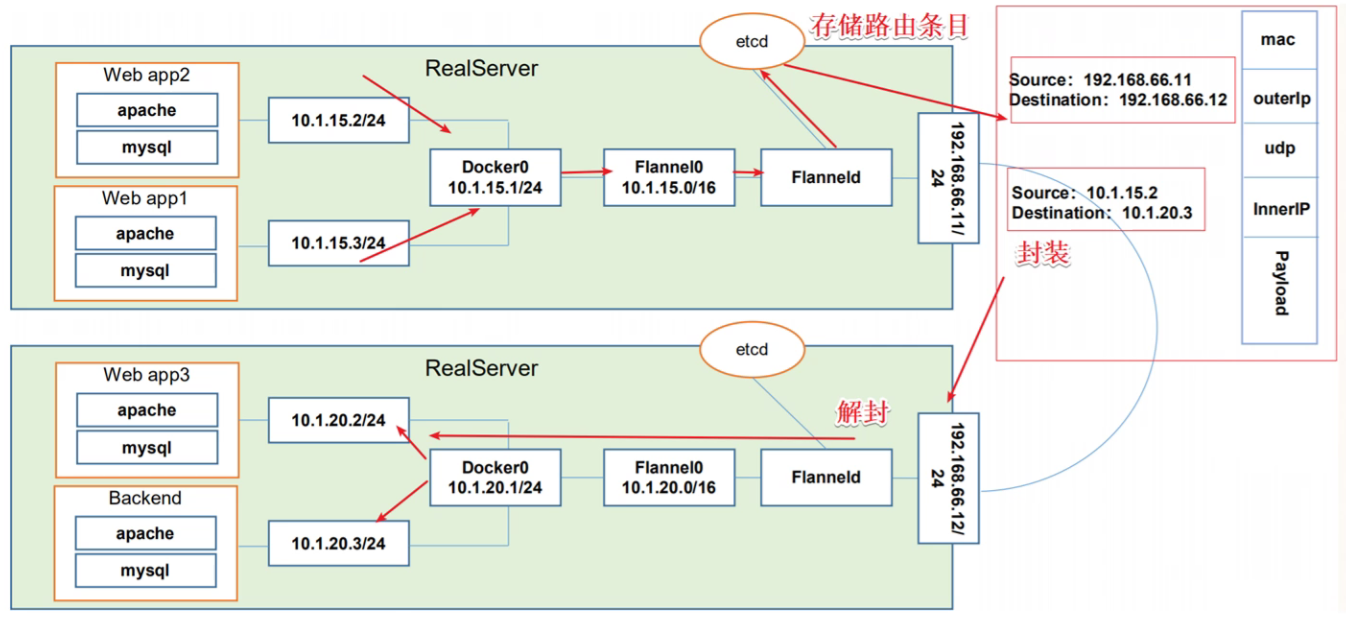

　　　　Flannel 工作原理：

　　　　　　数据首先会从源 node 节点的 pod 发出，发出后会经由 docker0 网卡转发到 flannel0网卡，在 flannel0 网卡里有个 flanneld 服务会把这个数据包封装到 udp 报文中，然后根据自己在 tecd 中维护的路由表通过物理网卡转发到目标 node 节点，数据包到达目标 node 节点后会被 flanneld 服务解封装，然后经由 flannel0 网卡和 docker0 网卡转发到目标 pod 的容器。



  • Overlay Network：

　　　　叠加网络，在二层或者三层基础网络上叠加的一层虚拟网络技术模式，该网络中的主机通过虚拟链路隧道连接起来（类似于 vpn）；

  • VXLAN：

　　　　将源数据包封装到 udp 中，并使用基础网络的 IP/MAC 作为外层报文头进行封装，然后在以太网上传输，到达目的地后由隧道端点解封装并将数据发送给目标地址；

  • Flannel：

　　　　让集群中的不同节点主机创建的 Docker 容器都具有全集群唯一的虚拟 IP 地址。
　　　　Flannel 是 Overlay 网络的一种，也是将 tcp 源数据包封装在另一种网络包里面进行路由转发和通信，目前支持 udp、vxlan、host-gw 三种数据转发方式。



　　　　Flannel etcd：
　　　　存储管理 flannel 可分配的 IP 地址段资源；
　　　　监控 etcd 中每个 pod 的实际地址，并在内存中建立维护 pod 节点路由表。

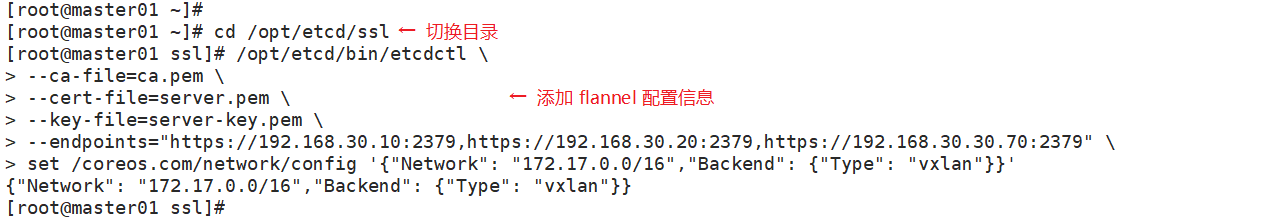

　　　　（1）添加 flannel网络配置信息，写入分配的子网段到 etcd 中，供 flannel 使用

1 cd /opt/etcd/ssl
2 /opt/etcd/bin/etcdctl \
3 --ca-file=ca.pem \
4 --cert-file=server.pem \
5 --key-file=server-key.pem \
6 --endpoints="https://192.168.229.90:2379,https://192.168.229.80:2379,https://192.168.229.70:2379" \
7 set /coreos.com/network/config '{"Network": "172.17.0.0/16","Backend": {"Type": "vxlan"}}'



  • set /coreos.com/network/config：添加一条网络配置记求，这个配置将用于 flannel 分配给每个 docker 的虛拟 IP 地址段
  • get <ckey>
  • got /coreos.com/octwork/config：获取网络配置记录，后面不用再跟参数了
  • Network：用于指定 flannel 地址池
  • Backend：用于指定数据包以什么方式转发，默认为 udp 模式，Backend 为 vxlan 比起预设的 udp 性能相对好一些。

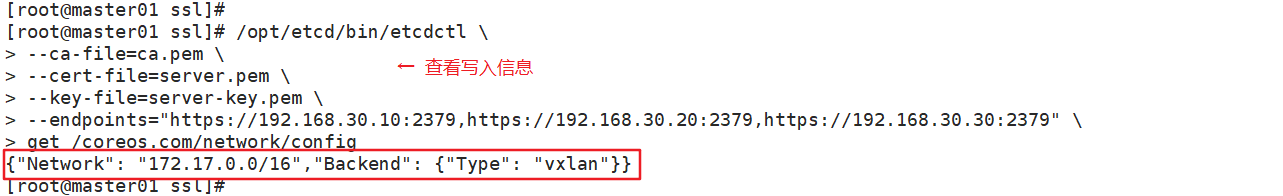

1 /opt/etcd/bin/etcdctl \
2 --ca-file=ca.pem \
3 --cert-file=server.pem \
4 --key-file=server-key.pem \
5 --endpoints="https://192.168.229.90:2379,https://192.168.229.80:2379,https://192.168.229.70:2379" \
6 get /coreos.com/network/config　

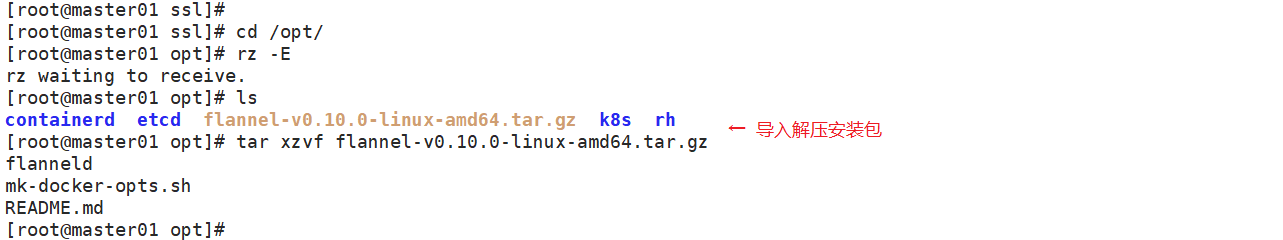

　　　　（2）拷贝 flannel 安装包到所有 node 节点

1 cd /opt
2 tar zxvf flannel-v0.10.0-1inux-amd64.tar.gz
3 flanneld
4 #flanneld为主要的执行文件
5 mk-docker-opts.sh
6 #mk-docker-opts . sh脚本用于生成Docker启动参数
7 README.md

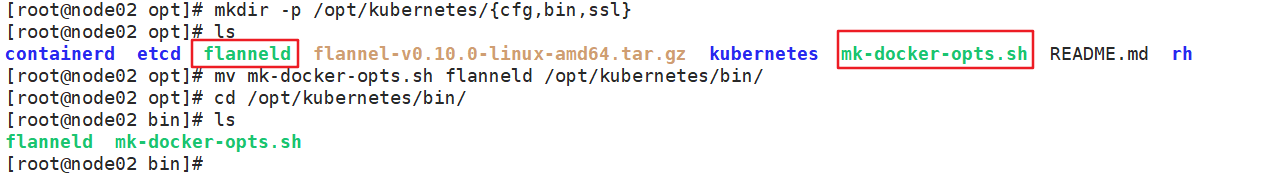

　　　　（3）创建 k8s 工作目录

1 mkdir -p /opt/kubernetes/{cfg,bin,ss1}
2 cd /opt
3 mv mk-docker-opts.sh flanneld /opt/kubernetes/bin/

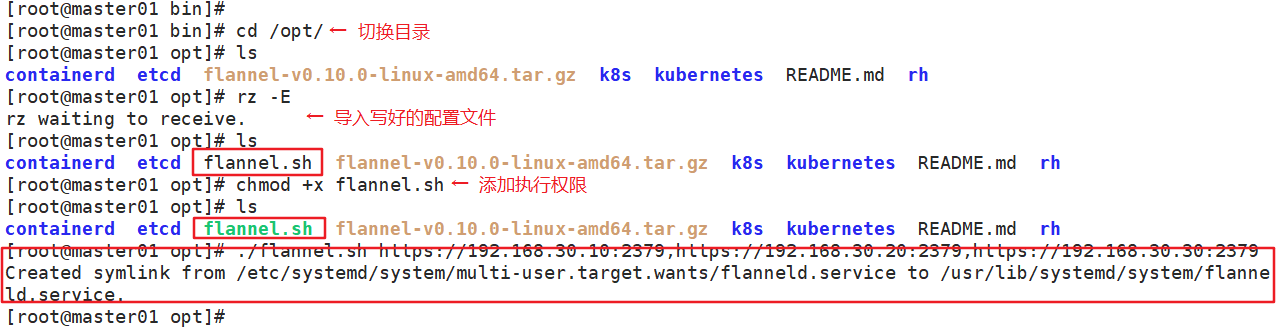

　　　　（4）开启 flannel 网络功能

1 cd /opt
2 chmod +x flannel.sh
3 ./flannel.sh https://192.168.229.90:2379,https://192.168.229.80:2379,https://192.168.229.70:2379

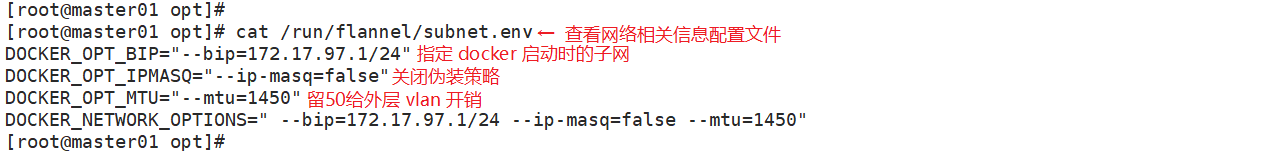

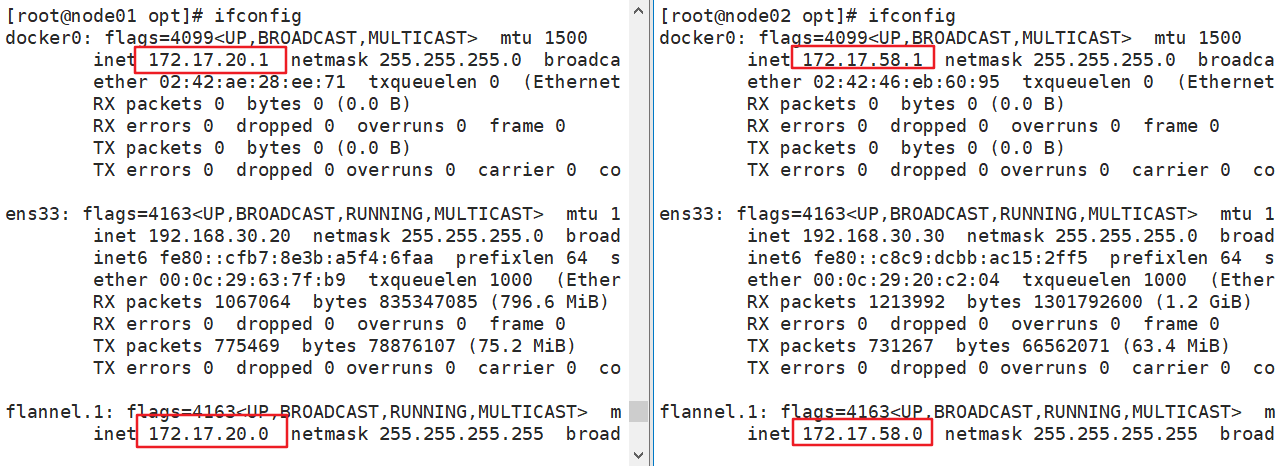

  • flannel 启动后会生成一个 docker 网络相关信息配置文件 /run/flannel/subnet.env，包含了 docker 要使用 flannel 通讯的相关参数。
1 cat /run/flannel/subnet.env
2 DOCKER_OPT_BIP="--bip=172.17.26.1/24"
3 DOCKER_OPT_IPMASQ="--ip-masq= false"
4 DOCKER_OPT_MTU="--mtu=1450"
5 DOCKER_NETWORK_OPTIONS=" --bip=172.17.26.1/24 --ip-masq=false --mtu=1450"　　



  • --bip：指定 docker 启动时的子网
  • --ip-masq：设置 ipmasq=false 关闭 snat 伪装策略
  • --mtu=1450：mtu 要留出 50 字节给外层的 vxlan 封包的额外开销使用

　　　　Flannel 启动过程解析：

  1. 从 etcd 中获取 network 的配置信息
  2. 划分 subnet， 并在 etcd 中进行注册
  3. 将子网信息记录到 /run/flannel/subnet.env 中

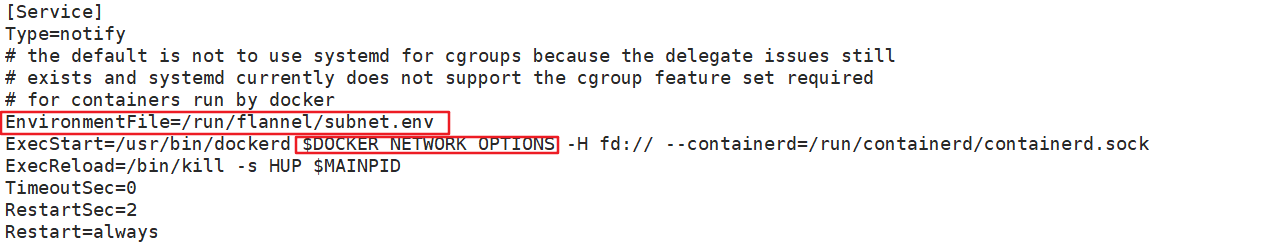

　　　　（5）配置 docker 连接 flannel

 1 vim /lib/systemd/system/docker.service
 2 [Service]
 3 Type=notify
 4 # the default is not to use systemd for cgroups because the delegate issues stillt
 5 # exists and systemd currently dges not support the cgroup feature set requi red
 6 # for containers run by docker

 7 EnvironmentFile=/run/flannel/subnet.env
 8 #添加

 9 ExecStart=/usr/bin/dockerd $DOCKER_NETWORK_OPTIONS -H fd:// --containerd=/run/containerd/containerd.sock
10 #修改

11 ExecReload=/bin/kill -s HUP $MAINPID
12 TimeoutSec=0
13 RestartSec=2
14 Restart=always





　　　　（6）重启 docker 服务，ifconfig 查看 docker0 和 flannel.1

1 systemctl daemon-reload
2 systemctl restart docker

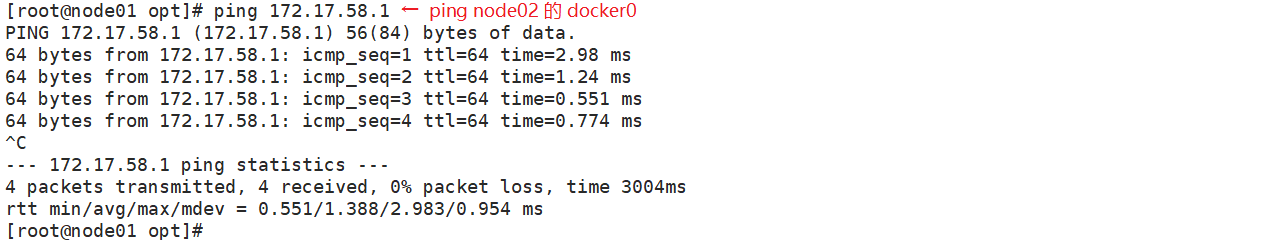

　　　　（7）测试 ping 通对方 docker0 网卡证明 flannel 起到路由作用

1 ping 172.17.91.1

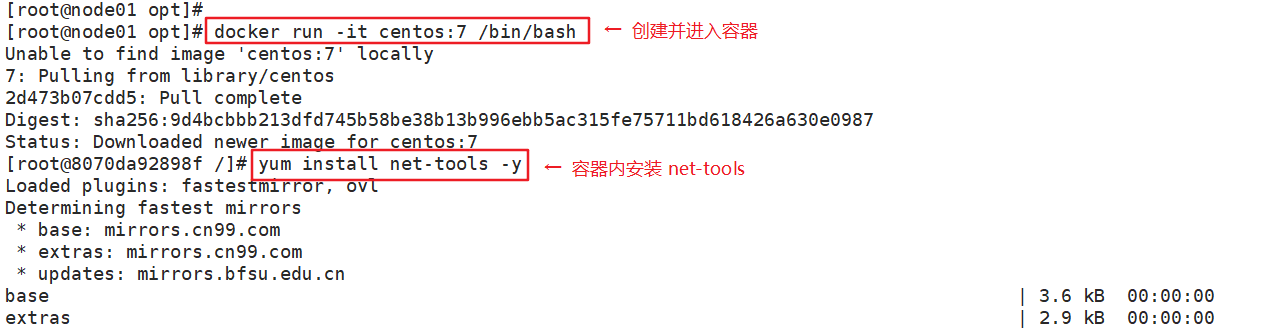

2 docker run -it centos:7 /bin/bash # node1 和 node2 都运行该命令
3 yum install net-tools -y # node1 和 node2 都运行该命令

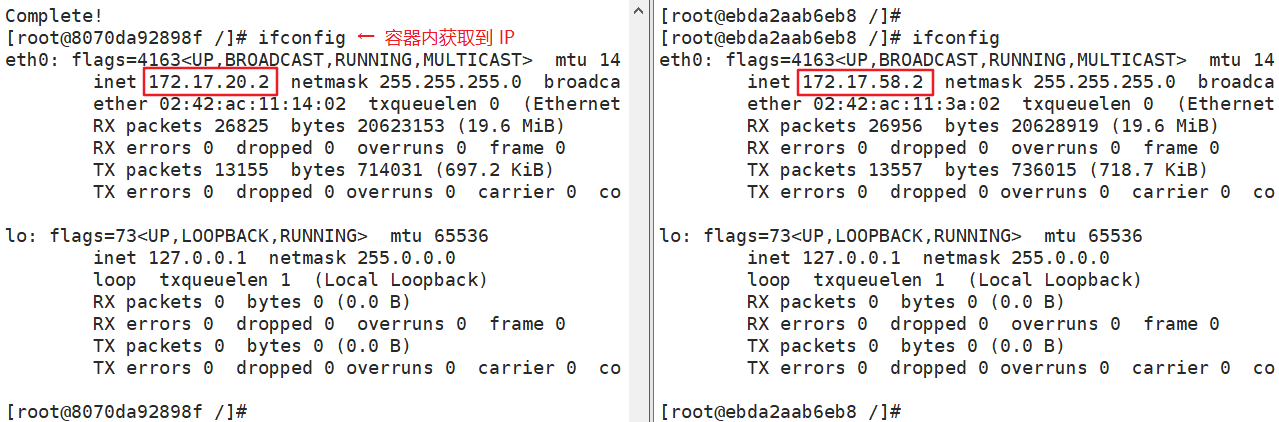

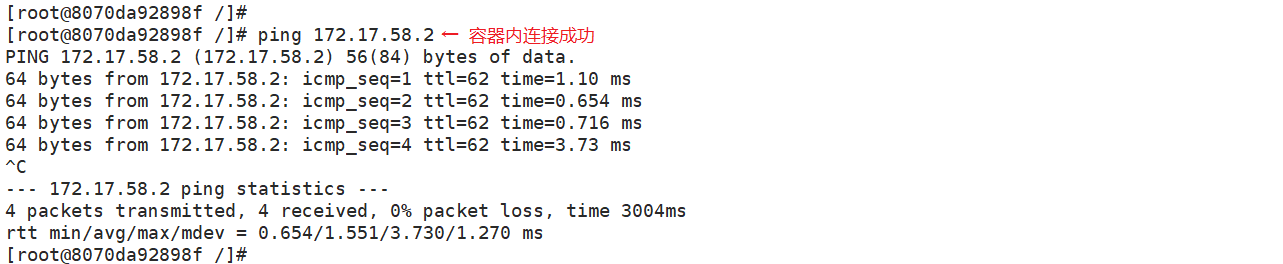

4 ifconfig //再次测试 ping 通两个 node 中的 centos:7 容器



















-



posted @ 2021-10-29 16:58  洛洛你好  阅读(369)  评论(0)    收藏  举报
