cisio(思科) RIPv2协议配置

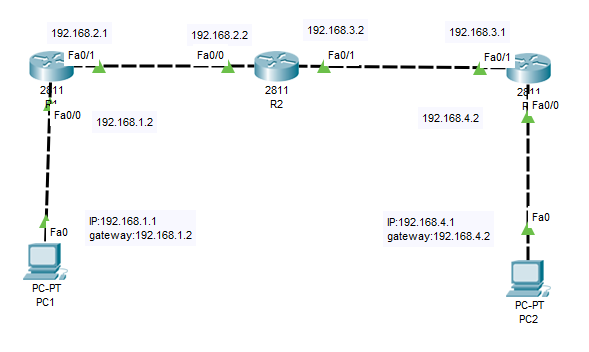

拓扑图如下：

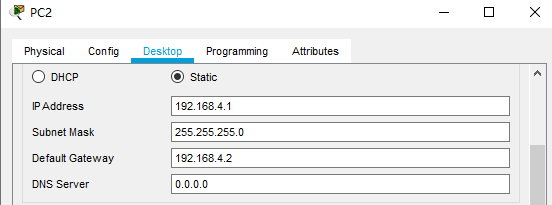

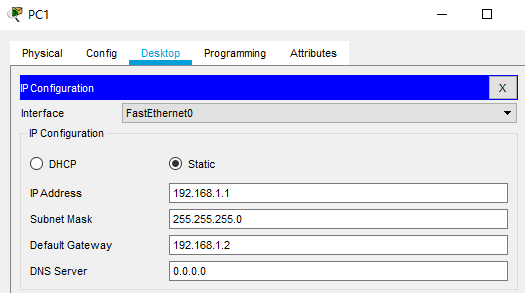

 1.配置PC1.PC2











 2.配置R1.R2.R3的RIP协议

 R1:

Router(config)#int f0/0

Router(config-if)#ip add 192.168.1.2 255.255.255.0

Router(config-if)#no shu

Router(config-if)#int f0/1

Router(config-if)#ip add 192.168.2.1 255.255.255.0

Router(config-if)#no shu

Router(config-if)#ex

Router(config)#host R1

R1(config)#route rip  //启用RIP协议

R1(config-router)#version 2   //使用版本2

R1(config-router)#no auto-summary   //禁用自动汇总

R1(config-router)#network 192.168.1.0   //宣告网段

R1(config-router)#network 192.168.2.0

R2:

R2(config)#int f0/0

R2(config-if)#ip add 192.168.2.2 255.255.255.0

R2(config-if)#no shu

R2(config-if)#int f0/1

R2(config-if)#ip add 192.168.3.2 255.255.255.0

R2(config-if)#no shu

R2(config-if)#e

R2(config)#route rip

R2(config-router)#version 2

R2(config-router)#no auto-summary

R2(config-router)#network 192.168.2.0

R2(config-router)#network 192.168.3.0

R3:

R3(config)#int f0/1

R3(config-if)#ip add 192.168.3.1 255.255.255.0

R3(config-if)#no shu

R3(config-if)#int f0/0

R3(config-if)#ip add 192.168.4.2 255.255.255.0

R3(config-if)#no shu

R3(config-if)#e

R3(config)#

R3(config)#route rip

R3(config-router)#ver

R3(config-router)#version 2

R3(config-router)#no auto-summary

R3(config-router)#network 192.168.3.0

R3(config-router)#network 192.168.4.0

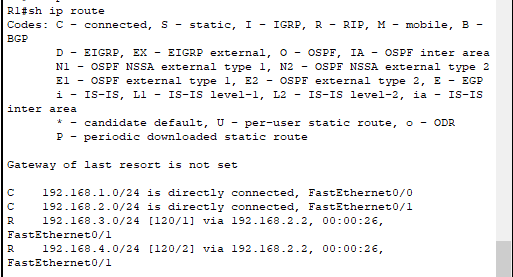

3.在R上路由表

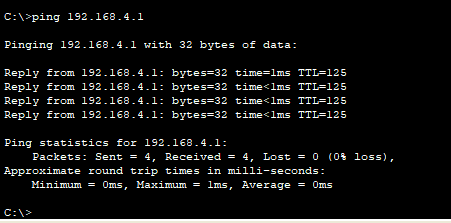

 4.PC1 ping通 PC2

测试表结果明路由器RIP-v2动态路由配置完全正确。
