网络--网络层

网络层提供的服务
负责不同网络之间尽力转发数据包，基于数据包的ip地址转发。
不负责丢失重传，不负责调序。

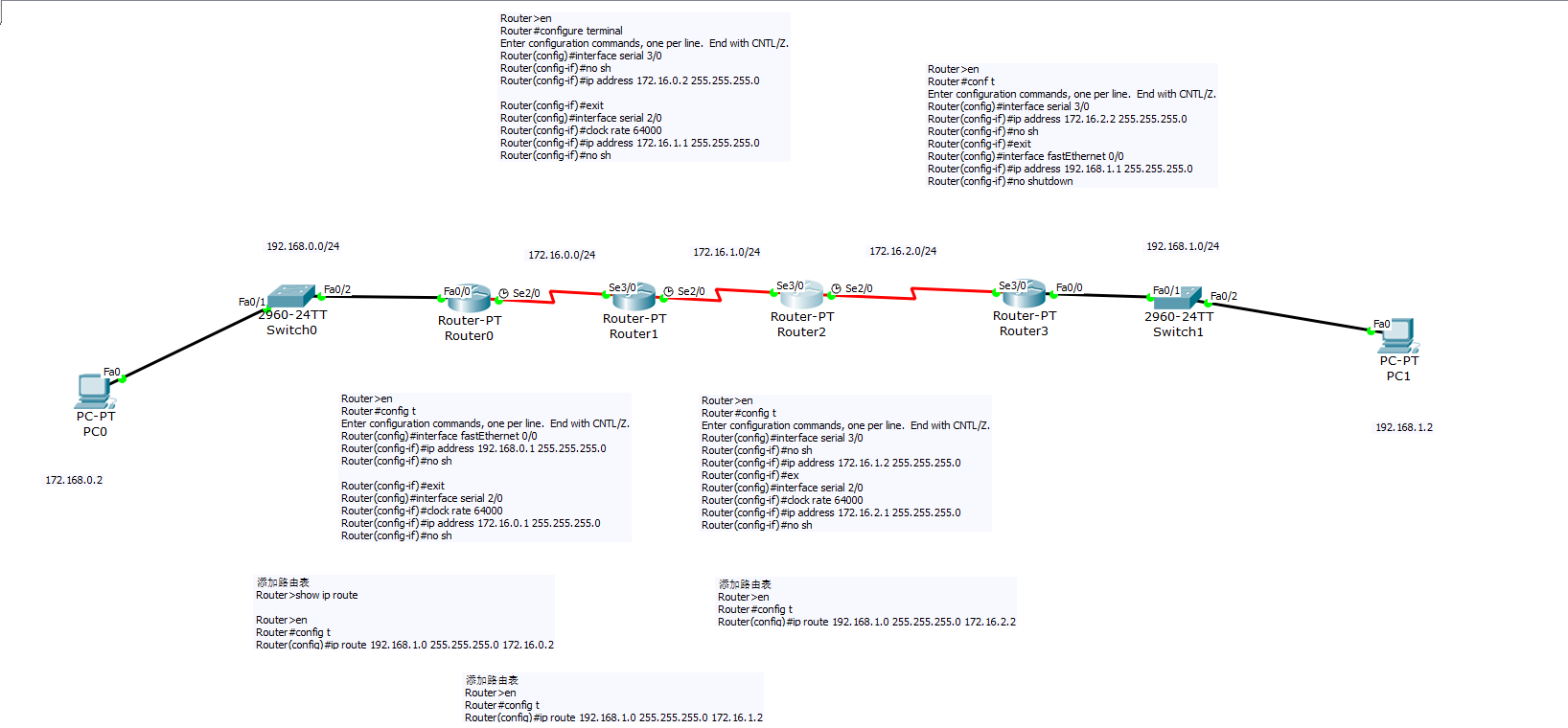

思科配置路由部分命令：
Router>enable 进入
Router#config terminal
Router(config)#interface fastEthernet 0/0
Router(config-if)#no shutdown 启用
Router(config-if)#ip address 10.0.0.1 255.0.0.0
Router(config-if)#exit
Router(config)#interface serial 2/0
Router(config-if)#clock rate 6400
Router#show ip route 查看路由表
Router#config terminal
Router(config)#ip route 12.0.0.0 255.255.0.0 11.0.0.2 添加路由

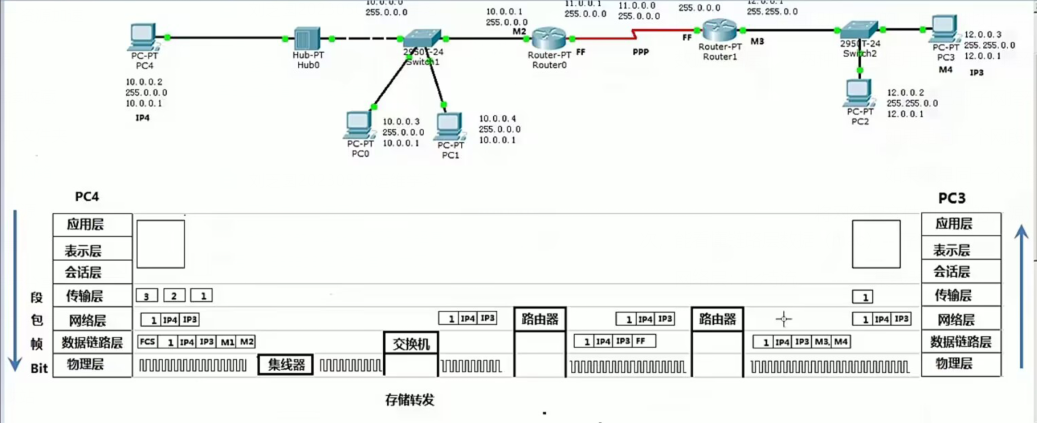

网络设备与OSI参考模型关系
应用层、表示层、会话层： 准备要传输的文件
传输层： 将文件分段 并编号
网络层： 将每段加（目的、源）ip地址 --- 路由器 （）
数据链路层： 两种情况 使用自己的子网掩码 判断自己在哪个网段
使用自己的子网掩码 判断目标地址在哪个网段
如果是同一个网段，arp协议广播解析目标IP地址的MAC
如果不是同一个网段，不能直接传输，把数据给路由器转发
将网络层文件加（目的，源）MAC地址 --- 交换机（工作在第二 次，能看懂链路层数据（mac）-- 存储转发）
网络层：比特流 --- 集线器
0

网络层协议
ARP 将IP地址通过广播 目标MAC地址是FF-FF-FF-FF-FF-FF 解析目标IP地址的MAC地址。
扫描本网段的MAC地址。
查看缓存 arp -a
修改为静态 arp -s 192.168.0.100 01-00-5e-00-00-02 （双方都修改，避免arp欺骗）

开机自动运行脚本：gpedit.msc --> window设置 --> 脚本（启动/关机） -- .bat文件

避免arp欺骗
开机自动脚本静态绑定
arp防火墙

ICMP协议：用于判断网络通不通、主机是否可达、路由是否可用等网络本身的消息
命令ping： TTL是生存时间，每过一个路由器减一。判定是什么系统。
Linux 64
windows 128
Unix 255
ping -t 一直ping;
ping -l 200 大包ping
ping 8.8.8.8 -i 2 更改数据包TTL时间，能够根据数据包知道途径的路由器

如何排除网络故障
ping：估算网络是否畅通。
pathping：跟踪数据包路径 计算丢包情况
tracert ：跟踪数据包路径的命令
traceroute：在路由器上跟踪数据包路径命令

IGMP协议：配置路由器接口，周期性扫描本地哪些主机绑定组播地址。
点到点
广播
组播=多播

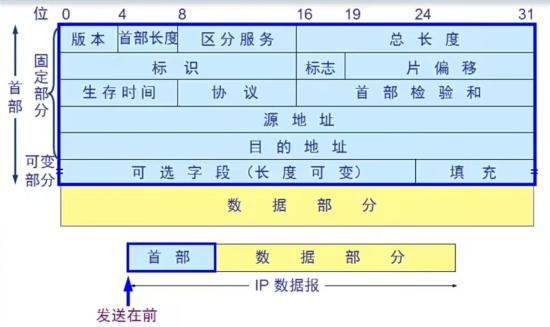

IP数据包结构
首部的前一部分：固定长度20字节，所有IP报必须有的。
首部的固定部分后面是一些可选字段，长度可变。

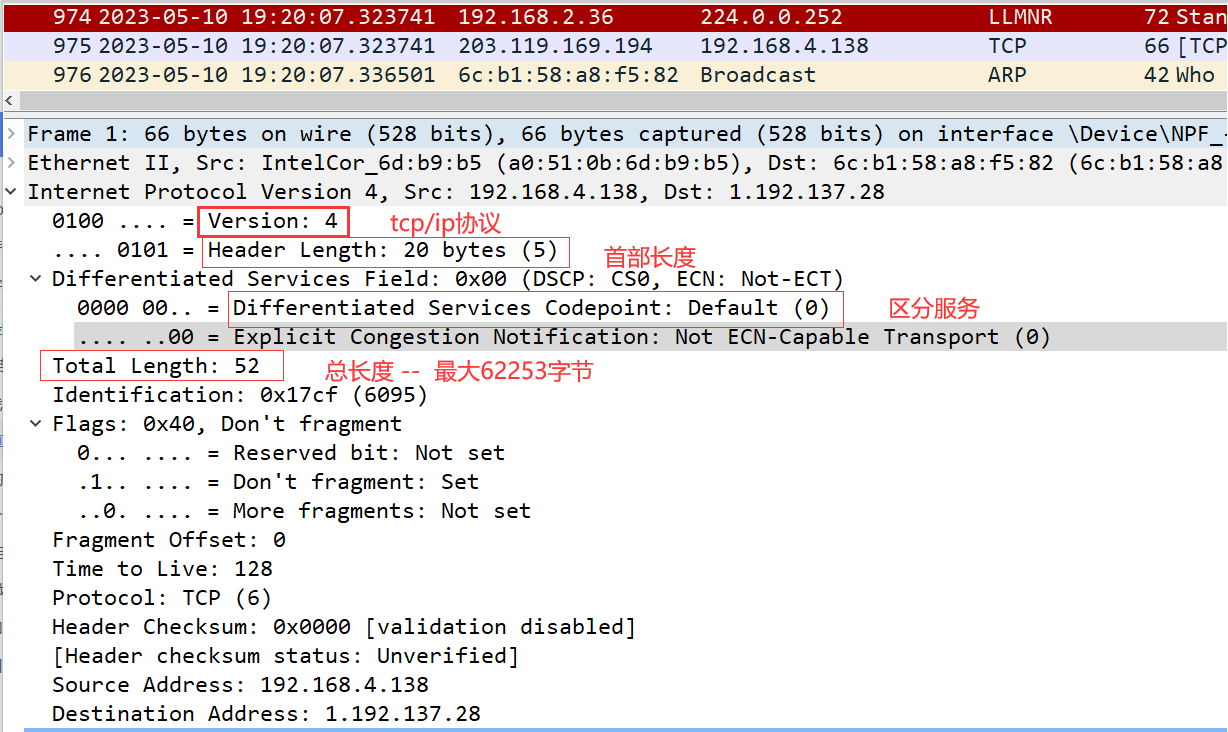

版本：用来表示TCP/IP协议版本 v4 v6
区分服务：（windows2008设置区分服务 -- （gpedit.msc本地组策略-->基于策略的QoS））
0

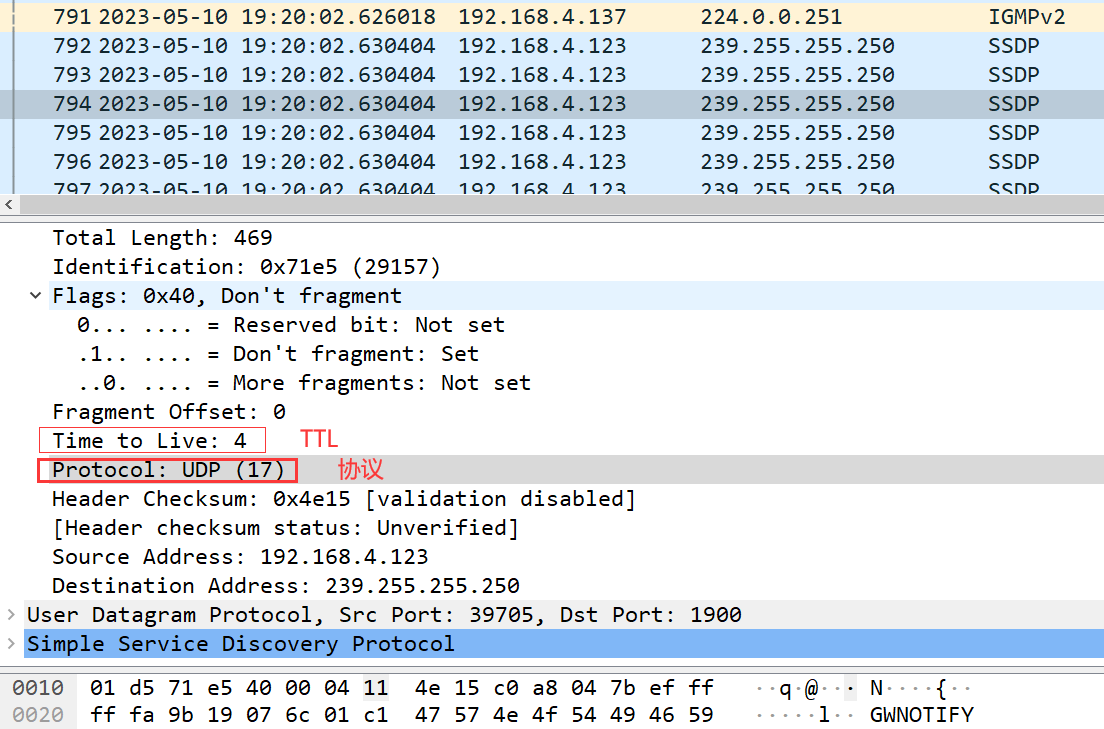

标志（flags）：标记是个完整的数据包，还是已被分片。
占3位：最低位是MF MF=1 表示后面有分片， MF=0 表示最后一个分片
中间的一位 DF=0 才允许分片
片偏移：
0
网络层 数据包 65535字节
数据链路层 数据1500字节 最大传输单元 MTU
数据包 如果不分片 数据包数据最大不超过1480字节

0
协议号：ICMP 协议号 1， IGMP 2， TCP 6, UDP 17, IPv6 41，OSPF 89

使用抓包工具排除网络故障
捕获广播包

网络畅通的条件
IP协议：RIP OSMP
静态路由和静态路由

网络层协议
IP协议：RIP OSPF
ARP协议
网络控制报文协议ICMP
Internet组播管理协议IGMP

网络畅通的条件：数据包有去有回
计算机是否配置网关
0

静态路由需要管理员告诉路由器所有没有直连是网络下一跳给谁。
静态路由：适合小的网络，不能够自动调整路由

动态路由
RIP 周期性广播路由表 跳数 30秒更新一下路由信息 最大跳数15跳

配置动态路由 en
config t
router rip 启用
network 192.168.0.0 工作的接口
show ip protocols 查看运行协议
