总线

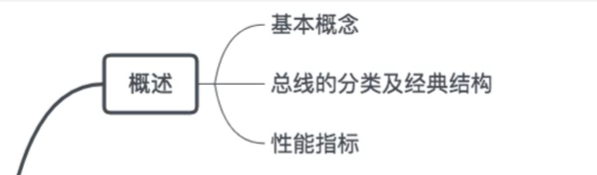

《概述》

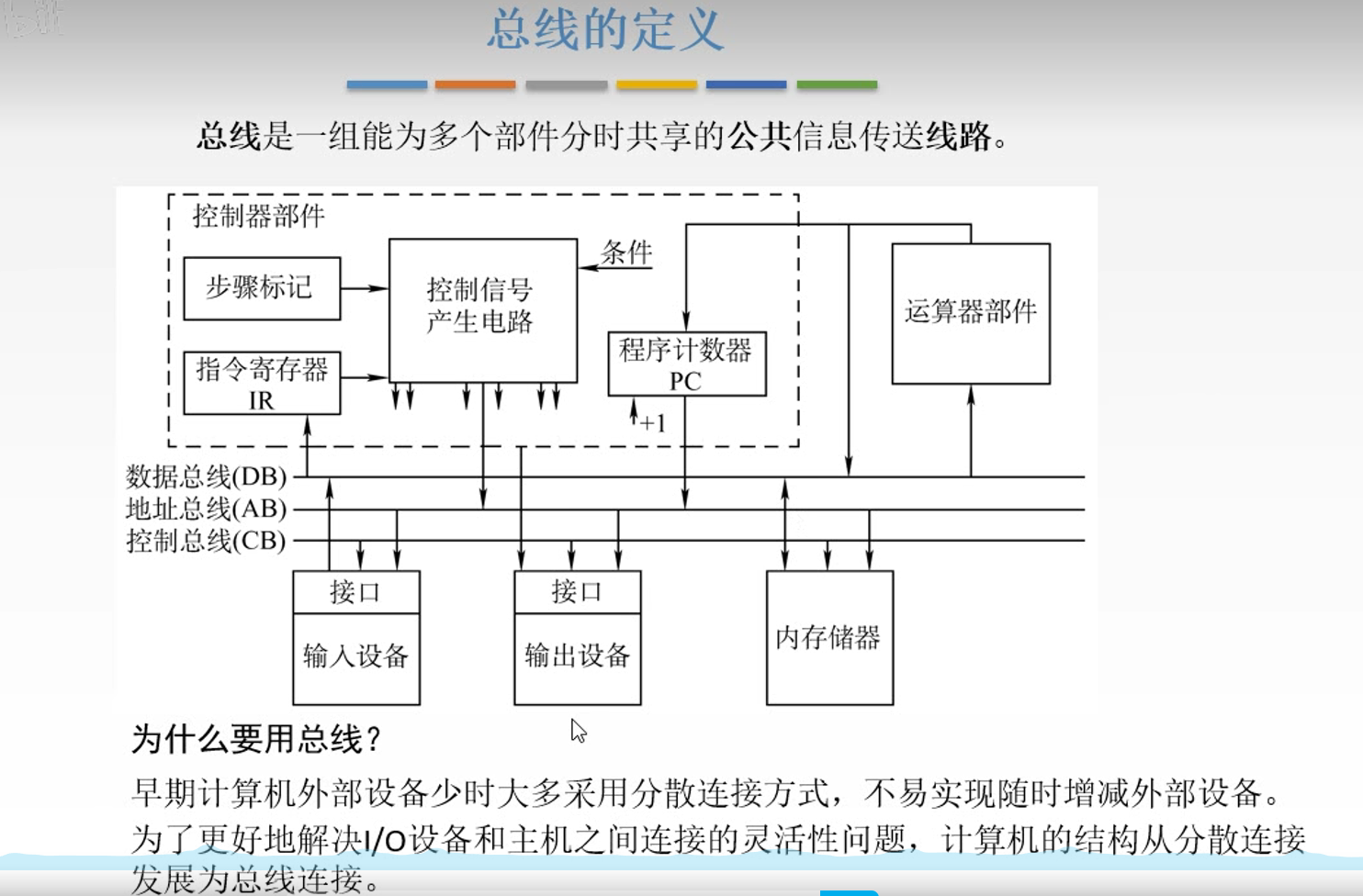

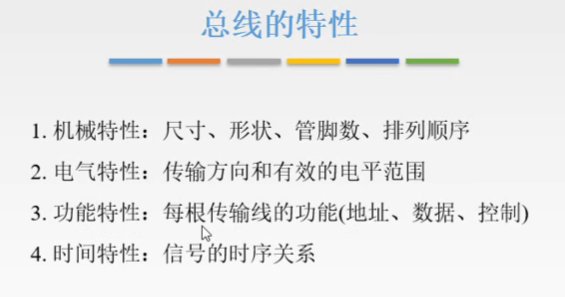

 《基本概念》

即我们只要事先在计算机内部，设置与总线相连的多个接口，当要添加外设时，只要将外设与相应接口相连，即可解决

I/O设备与主机之间连接的灵活性问题

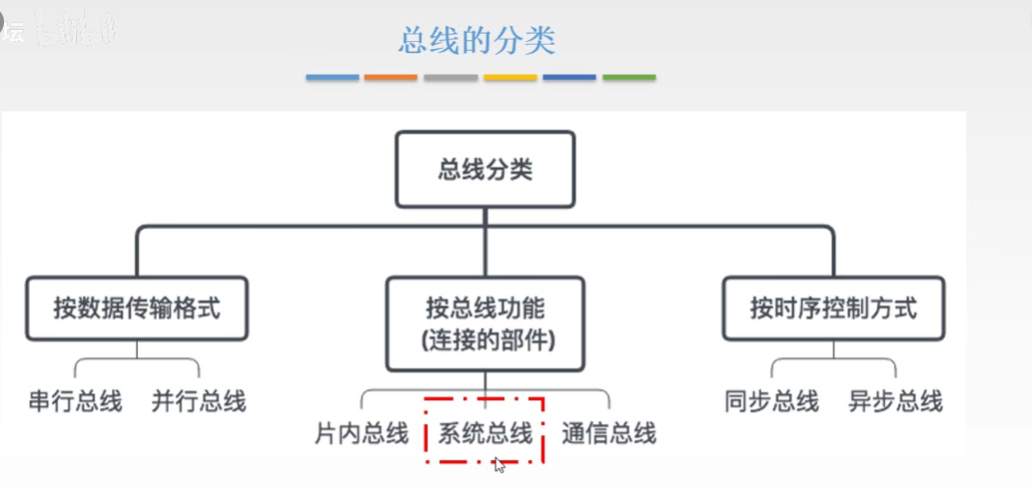

 《总线的分类》

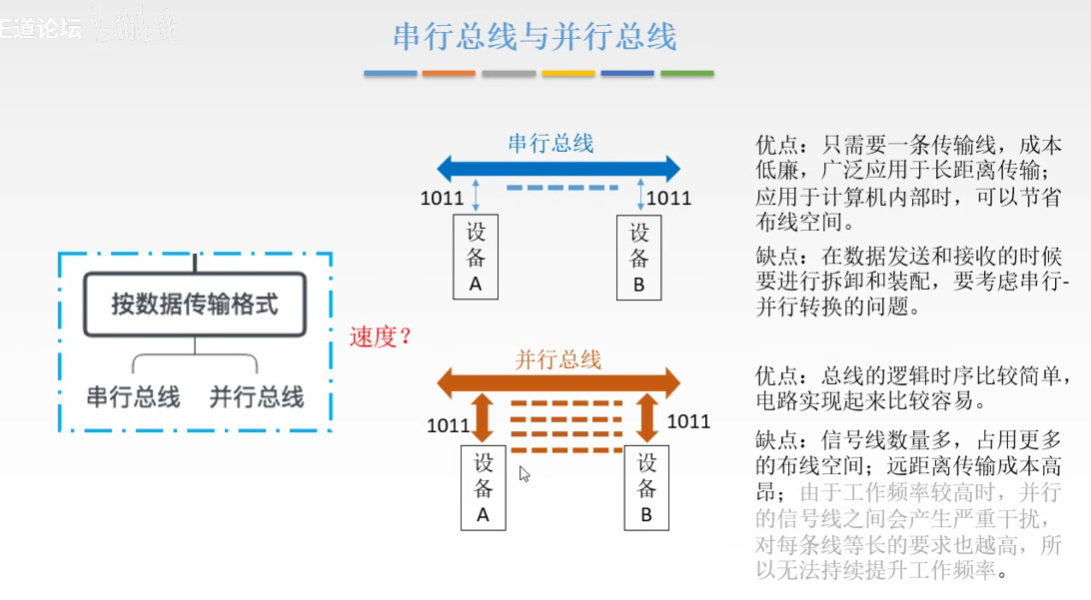

《按照数据传输格式来分类》

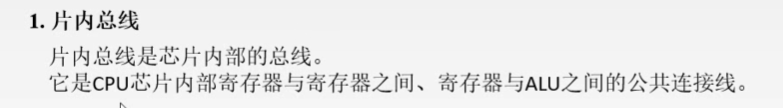

《按照总线的功能来分类》

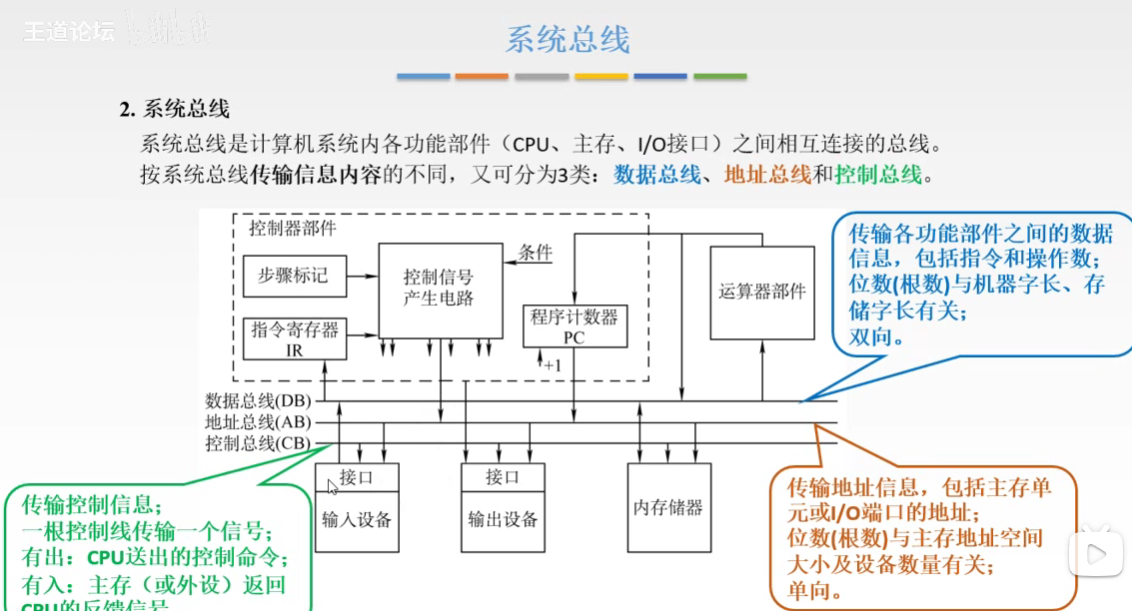

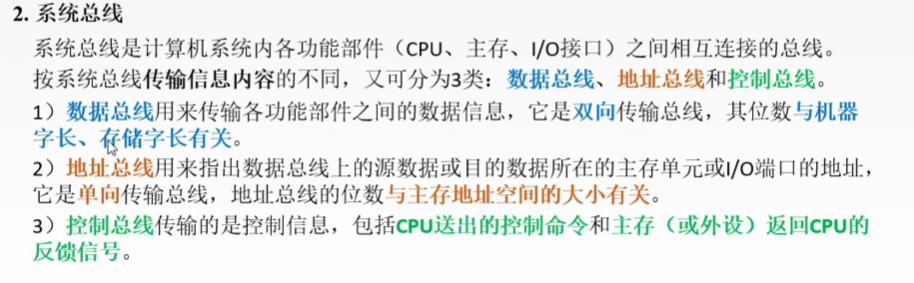

《重要的系统总线》

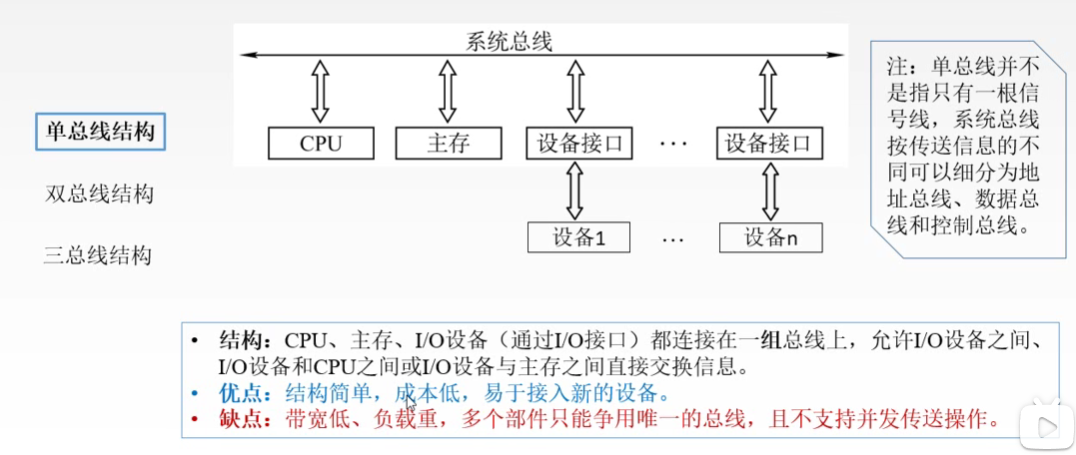

 《系统总线结构》

单总线结构无论是块的设备还是慢的设备都在唯一一组总线上，这使得不仅不能并发，而且会拖慢速度

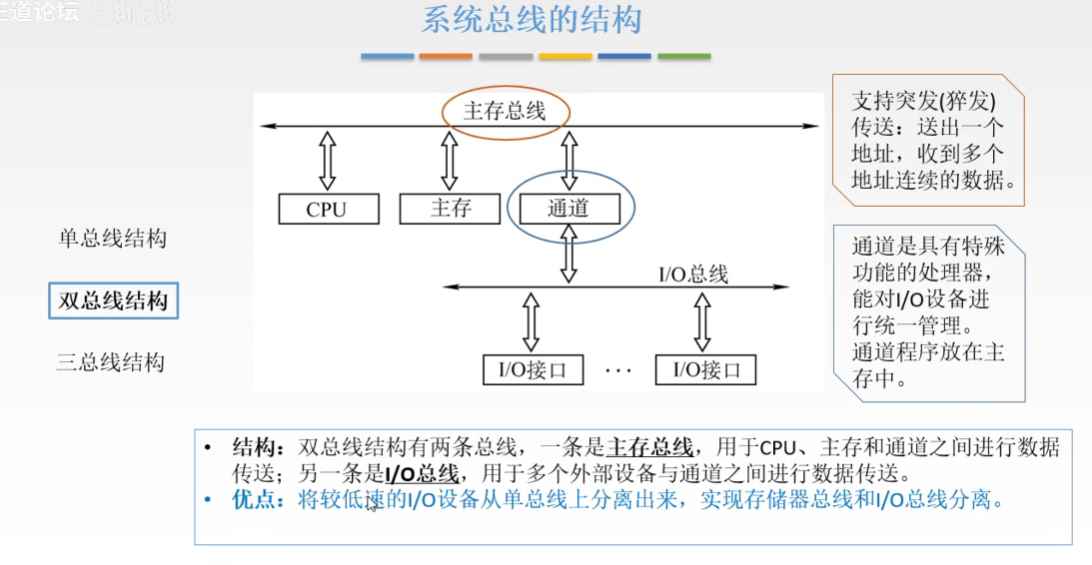

双总线实现了I/O设备与存储器总线的分离，使得较慢的I/O设备可以通过通道按照自己的速度搞事情，



而在主存总线上，CPU与主存可以没有顾及地快速地搞事情

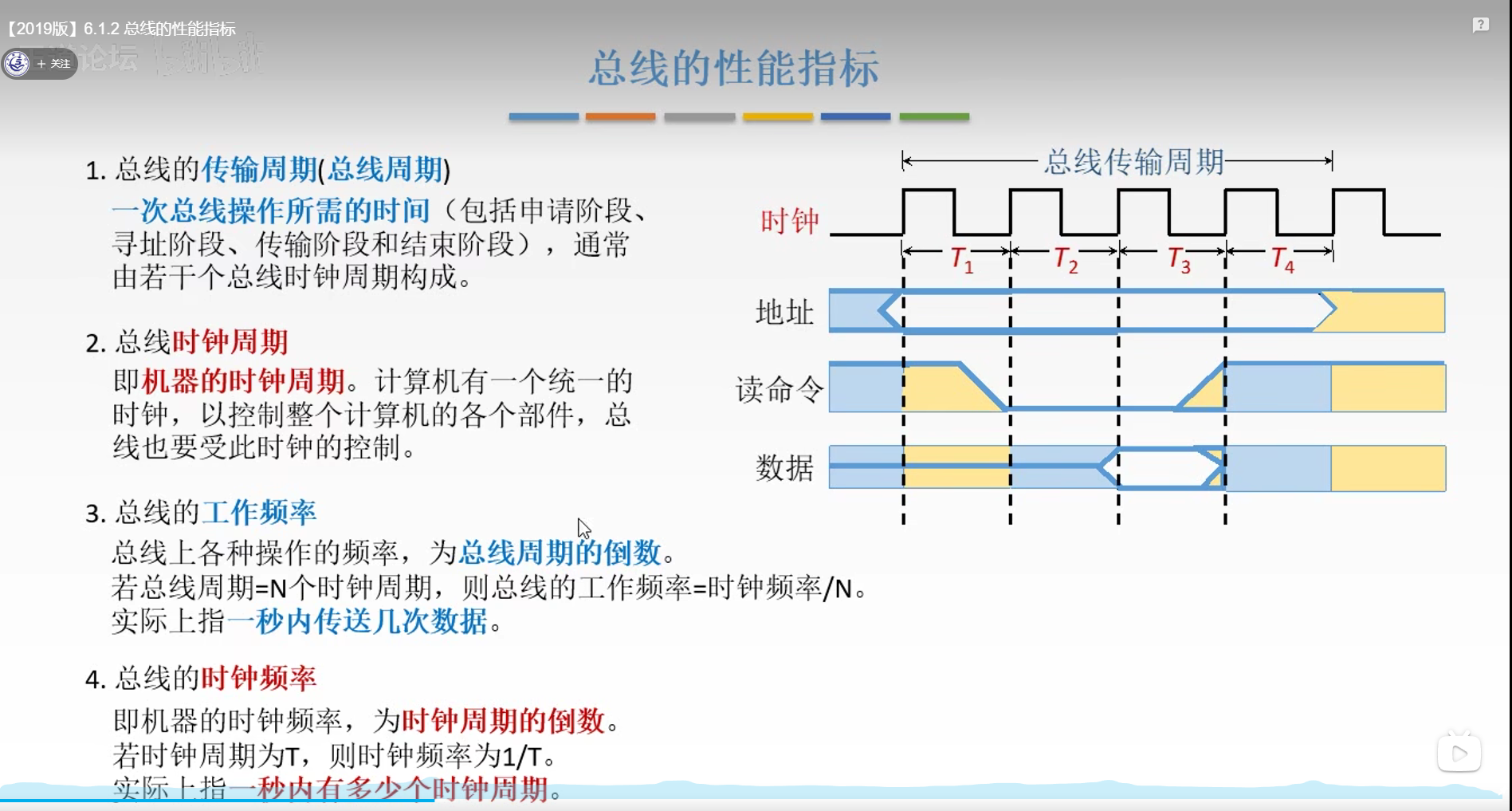

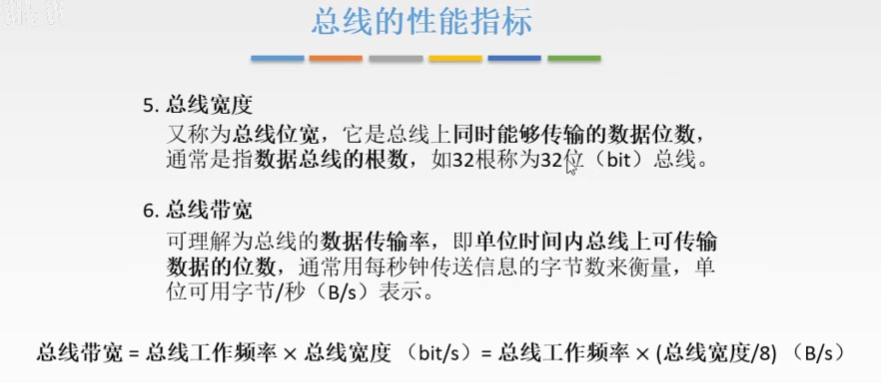

 《总线的性能指标》

总线的时钟周期即机器的时钟周期，





 总线的时钟频率即机器的时钟频率，代表1s内有多少时钟周期

总线的传输周期（总线周期）代表着一次总线操作所需的时间，通常由诺干个时钟周期组成

总线的 工作频率，代表着1s内总线上能够进行操作的次数（传输数据的次数），其等于    1/总线周期

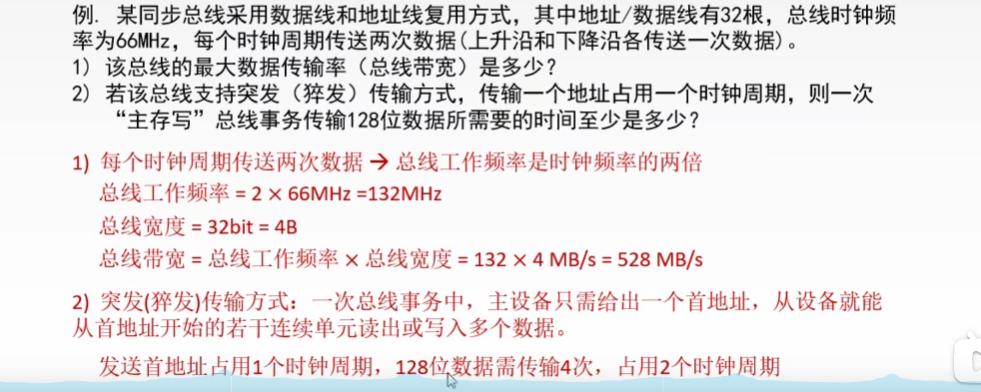

如：





 由：总线时钟频率为66MHz，则可以知道1s内有66*1e6个时钟周期，又每个时钟周期传输两次数据，于是我们可以知道1s内可以传送132*1e6次数据

即总线的工作频率为132MHz

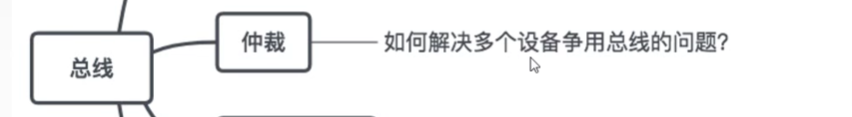

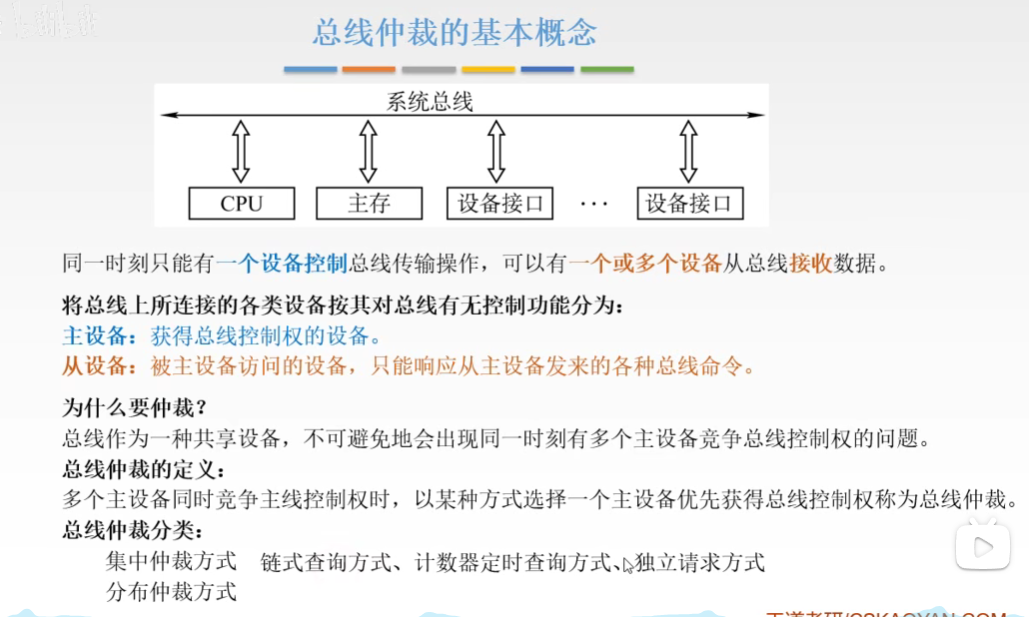

 《解决总线使用的冲突----仲裁》

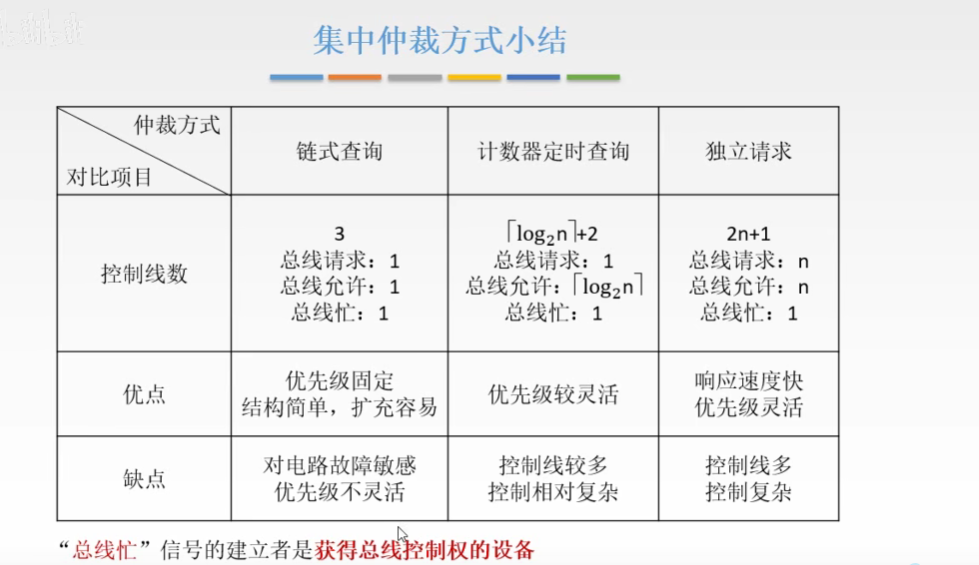

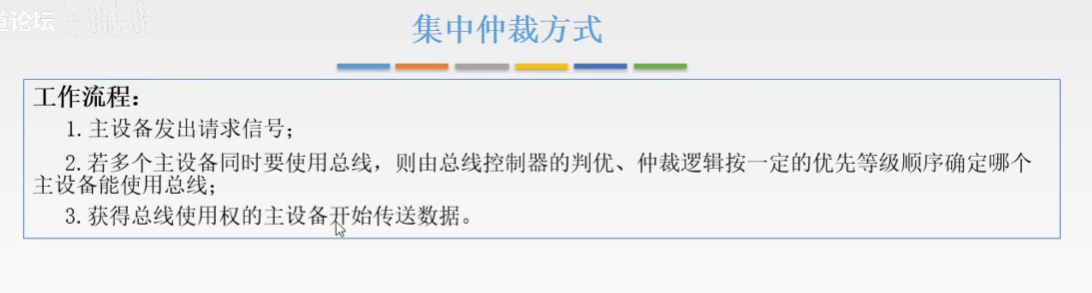

 《集中仲裁方式》

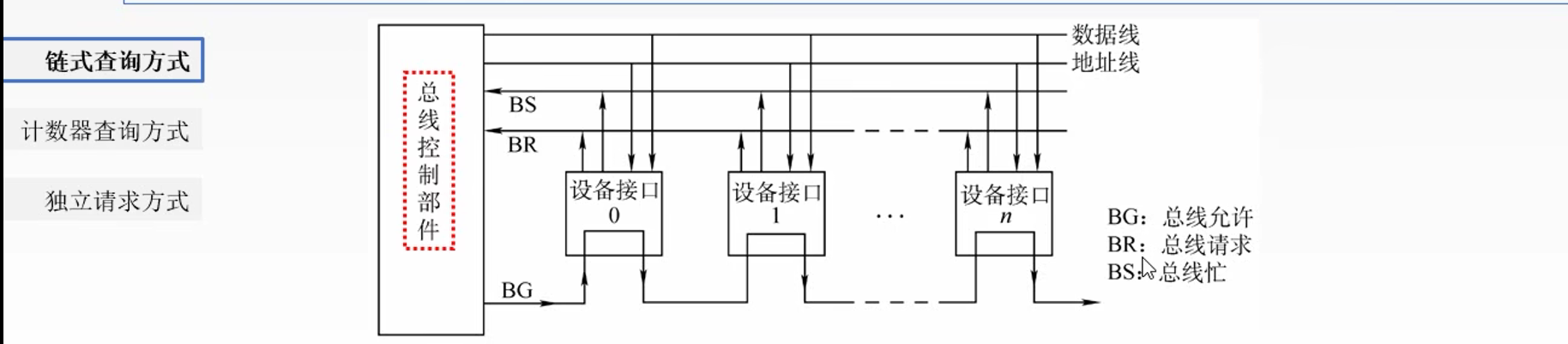

 《链式查询方式》

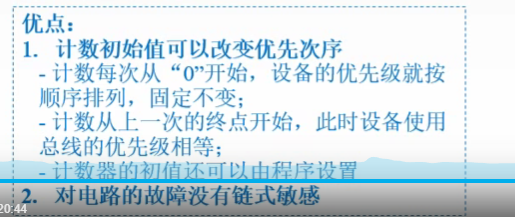

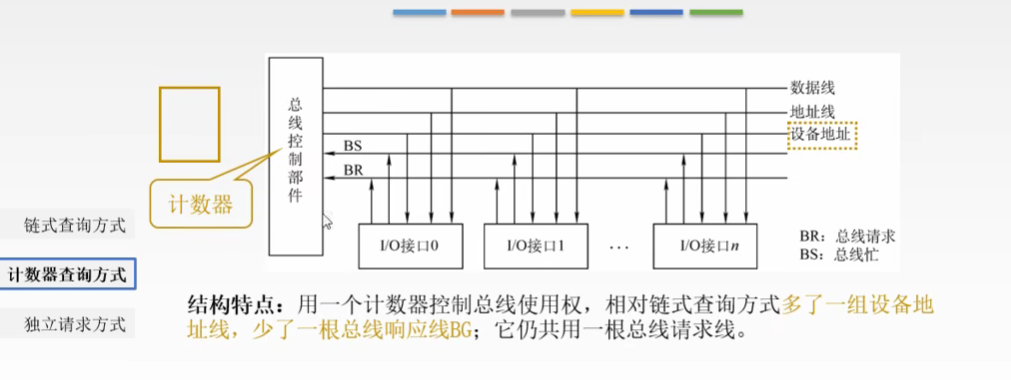

 《计数器查询方式》

通过计数器的不断计数，直到计数到相应需要总线的地址为止

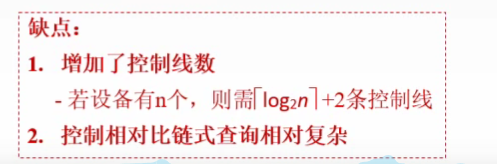

 这个缺点是没一根控制线代表一位二进制位，有n个设备，那么设二进制的位数为k，显然 2^k>=n

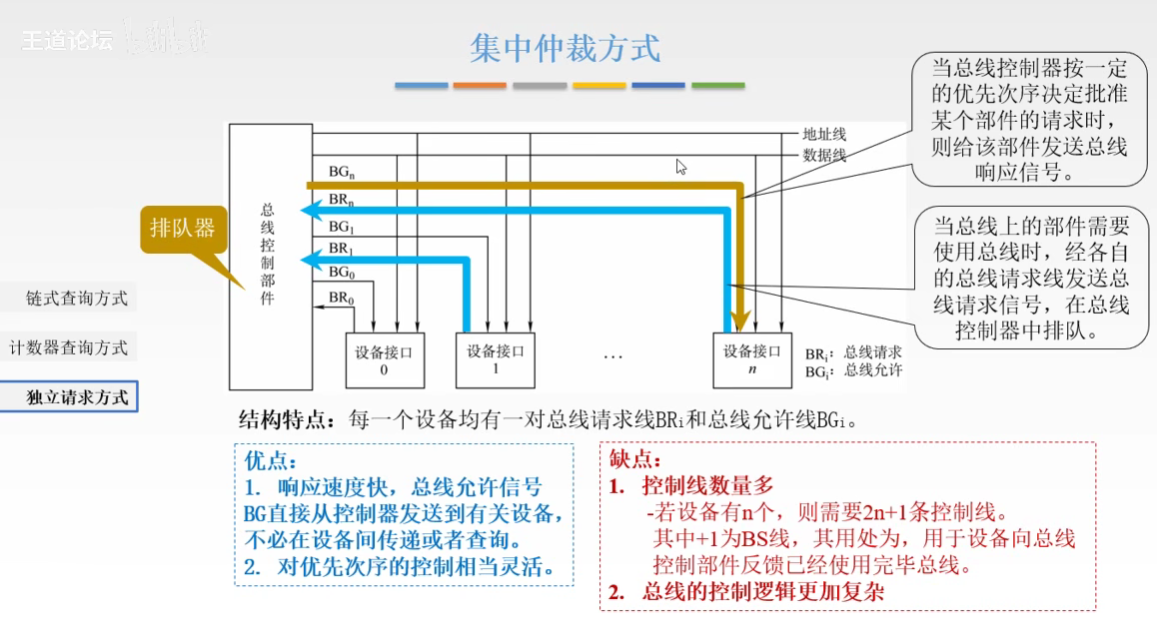

 《独立请求方式》

对于每一个需要总线的设备都在总线控制部件中统一进行调控，每一个设备都有总线请求和总线允许的线与总线控制部件相连

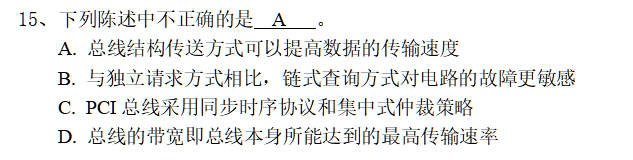

写题记录：
