LAN网的搭建
1 此下列三台主机在局域网内有连接
2 以下三台主机，每台主机都各自有两个网卡，一个是无线网卡，一个是有线网卡。
注：有线网卡和无线网卡通用，都可以既连接WAN又可以连接以太网（LAN局域网）。
3 拓扑图<以下的各个IP的子网掩码都是255.255.255.0>
上面表示，三台主机外加一台TPLINK router 以及一个联通光猫所在网段和IP，所使用网卡情况，其中Acer laptop和Dell mini desktop是win10操作系统，最右边的AcerMiniDeskTop是CentOS 10.
4 因为涉及封包转递（IP forward），所以Dell mini desktop需要把该功能打开。

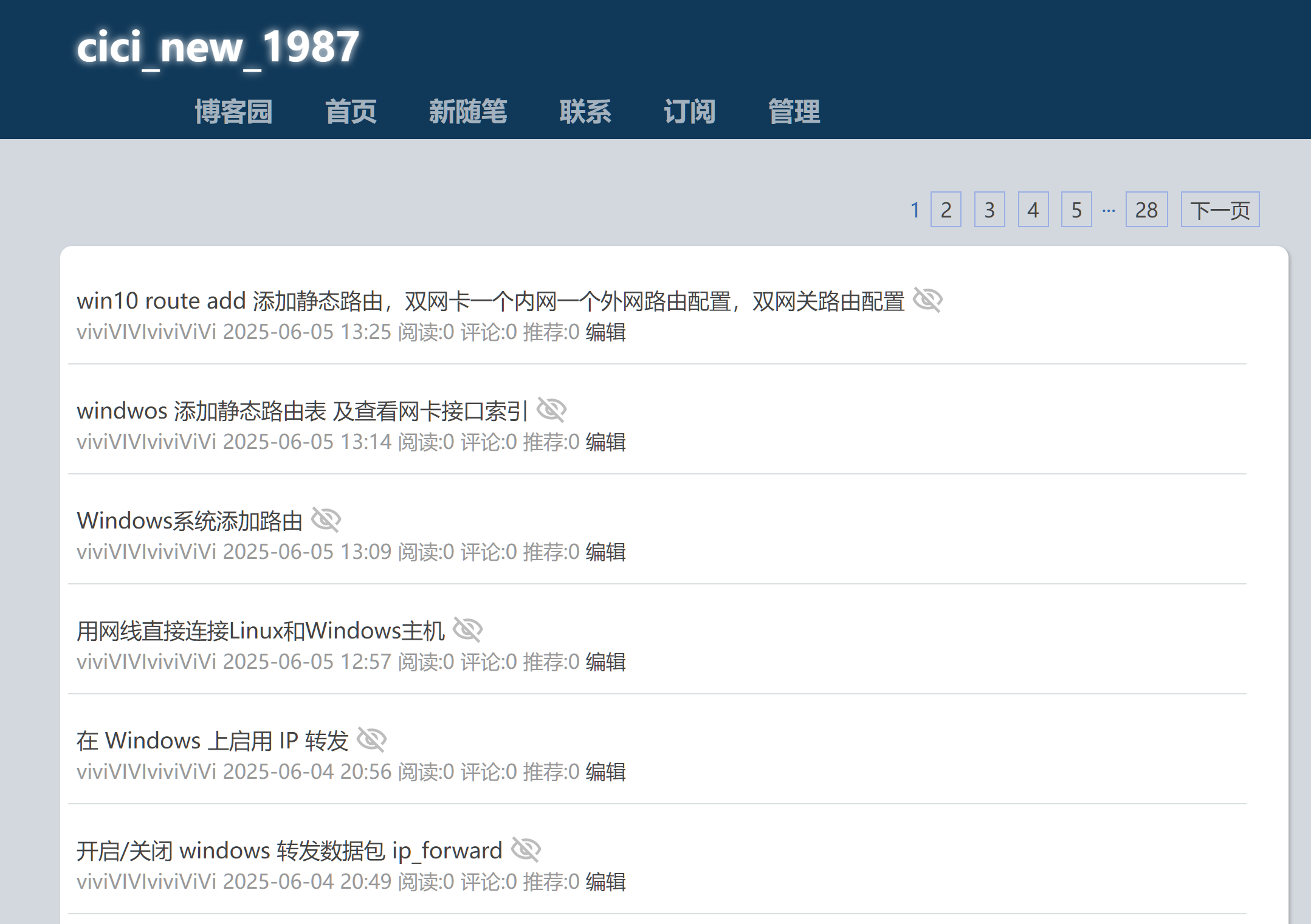

参考文章：
开启/关闭 windows 转发数据包 ip_forward - "Michael_Xu" - 博客园 (cnblogs.com)
在 Windows 上启用 IP 转发 https://www.sjdhome.com/blog/post/ip-forward-on-windows/
5 因为部分主机与主机之间用的是网线直接连接（两台主机的有线网卡之间通过网线连接），也有部分主机之间用彼此的163无线网卡直接连接。
参考文章:
6 Acer laptop的配置
6.1 从AcerLapTop上访问TP LINK路由器控制页面，可以看到如下设置的
6.2 AcerLaptop上面的设置
C:\WINDOWS\system32>ipconfig
Windows IP 配置
以太网适配器 以太网:
连接特定的 DNS 后缀 . . . . . . . :
IPv4 地址 . . . . . . . . . . . . : 192.168.0.100
子网掩码 . . . . . . . . . . . . : 255.255.255.0
默认网关. . . . . . . . . . . . . : 192.168.0.1
无线局域网适配器 本地连接* 1:
媒体状态 . . . . . . . . . . . . : 媒体已断开连接
连接特定的 DNS 后缀 . . . . . . . :
无线局域网适配器 本地连接* 2:
媒体状态 . . . . . . . . . . . . : 媒体已断开连接
连接特定的 DNS 后缀 . . . . . . . :
以太网适配器 以太网 6:
媒体状态 . . . . . . . . . . . . : 媒体已断开连接
连接特定的 DNS 后缀 . . . . . . . :
以太网适配器 以太网 7:
媒体状态 . . . . . . . . . . . . : 媒体已断开连接
连接特定的 DNS 后缀 . . . . . . . :
以太网适配器 以太网 8:
媒体状态 . . . . . . . . . . . . : 媒体已断开连接
连接特定的 DNS 后缀 . . . . . . . :
无线局域网适配器 WLAN:
连接特定的 DNS 后缀 . . . . . . . :
IPv4 地址 . . . . . . . . . . . . : 192.168.2.21
子网掩码 . . . . . . . . . . . . : 255.255.255.0
默认网关. . . . . . . . . . . . . :
以太网适配器 以太网 2:
媒体状态 . . . . . . . . . . . . : 媒体已断开连接
连接特定的 DNS 后缀 . . . . . . . :
C:\WINDOWS\system32>
C:\WINDOWS\system32>netsh int ipv4 show interfaces
Idx Met MTU 状态 名称
--- ---------- ---------- ------------ ---------------------------
46 35 1500 connected WLAN
1 75 4294967295 connected Loopback Pseudo-Interface 1
2 25 1500 connected 以太网
62 25 1500 disconnected 本地连接* 1
42 25 1500 disconnected 本地连接* 2
10 55 1500 disconnected 以太网 2
22 35 1500 disconnected 以太网 6
25 35 1500 disconnected 以太网 7
17 35 1500 disconnected 以太网 8
C:\WINDOWS\system32>
C:\WINDOWS\system32>route print
===========================================================================
接口列表
2...a8 1e 84 19 9c 4c ......Realtek PCIe GbE Family Controller
62...96 e9 79 ec 46 c7 ......Microsoft Wi-Fi Direct Virtual Adapter
42...a6 e9 79 ec 46 c7 ......Microsoft Wi-Fi Direct Virtual Adapter #2
22...00 ff d6 1e 02 dc ......TAP Adapter V9 for Private Tunnel
25...00 ff f8 7e 09 19 ......TAP Adapter V9 for Private Tunnel #2
17...00 ff a5 31 45 f7 ......TAP Adapter V9 for Private Tunnel #3
46...94 e9 79 ec 46 c7 ......Qualcomm Atheros QCA9377 Wireless Network Adapter
10...00 ff 55 9e 4c 33 ......TAP-Windows Adapter V9
1...........................Software Loopback Interface 1
===========================================================================
IPv4 路由表
===========================================================================
活动路由:
网络目标 网络掩码 网关 接口 跃点数
0.0.0.0 0.0.0.0 192.168.0.1 192.168.0.100 25
127.0.0.0 255.0.0.0 在链路上 127.0.0.1 331
127.0.0.1 255.255.255.255 在链路上 127.0.0.1 331
127.255.255.255 255.255.255.255 在链路上 127.0.0.1 331
192.168.0.0 255.255.255.0 在链路上 192.168.0.100 281
192.168.0.100 255.255.255.255 在链路上 192.168.0.100 281
192.168.0.255 255.255.255.255 在链路上 192.168.0.100 281
192.168.2.0 255.255.255.0 在链路上 192.168.2.21 291
192.168.2.21 255.255.255.255 在链路上 192.168.2.21 291
192.168.2.255 255.255.255.255 在链路上 192.168.2.21 291
192.168.3.0 255.255.255.0 192.168.2.20 192.168.2.21 36
224.0.0.0 240.0.0.0 在链路上 127.0.0.1 331
224.0.0.0 240.0.0.0 在链路上 192.168.2.21 291
224.0.0.0 240.0.0.0 在链路上 192.168.0.100 281
255.255.255.255 255.255.255.255 在链路上 127.0.0.1 331
255.255.255.255 255.255.255.255 在链路上 192.168.2.21 291
255.255.255.255 255.255.255.255 在链路上 192.168.0.100 281
===========================================================================
永久路由:
网络地址 网络掩码 网关地址 跃点数
192.168.3.0 255.255.255.0 192.168.2.20 1
===========================================================================
IPv6 路由表
===========================================================================
活动路由:
接口跃点数网络目标 网关
1 331 ::1/128 在链路上
1 331 ff00::/8 在链路上
===========================================================================
永久路由:
无
C:\WINDOWS\system32>
C:\WINDOWS\system32>ping 192.168.2.20
正在 Ping 192.168.2.20 具有 32 字节的数据:
来自 192.168.2.20 的回复: 字节=32 时间=24ms TTL=64
来自 192.168.2.20 的回复: 字节=32 时间=14ms TTL=64
192.168.2.20 的 Ping 统计信息:
数据包: 已发送 = 2，已接收 = 2，丢失 = 0 (0% 丢失)，
往返行程的估计时间(以毫秒为单位):
最短 = 14ms，最长 = 24ms，平均 = 19ms
Control-C
^C
C:\WINDOWS\system32>ping 192.168.3.100
正在 Ping 192.168.3.100 具有 32 字节的数据:
来自 192.168.3.100 的回复: 字节=32 时间=47ms TTL=63
来自 192.168.3.100 的回复: 字节=32 时间=19ms TTL=63
192.168.3.100 的 Ping 统计信息:
数据包: 已发送 = 2，已接收 = 2，丢失 = 0 (0% 丢失)，
往返行程的估计时间(以毫秒为单位):
最短 = 19ms，最长 = 47ms，平均 = 33ms
Control-C
^C
C:\WINDOWS\system32>
其中，Windows添加路由的命令参考，
Windows系统添加路由_win10增加路由-CSDN博客
win 10 route add 添加静态路由，双网卡一个内网一个外网路由配置，双网关路由配置
7 Dell mini desktop
无线网络连接的是Acer laptop
有线网络连接的是AcerMiniDeskTop
具体配置见下，同样需要打开win10的IP forwarder功能
C:\Windows\system32>route add 0.0.0.0 mask 0.0.0.0 192.168.1.1 if 7 -p
操作完成!
C:\Windows\system32>route print
===========================================================================
接口列表
21...00 ff d0 a7 f0 d1 ......TAP-Windows Adapter V9
25...70 b5 e8 54 13 14 ......Realtek PCIe GbE Family Controller
6...84 5c f3 7a fc fc ......Microsoft Wi-Fi Direct Virtual Adapter
3...86 5c f3 7a fc fb ......Microsoft Wi-Fi Direct Virtual Adapter #2
7...4c b7 e0 38 7f cd ......MERCURY Wireless USB Adapter
18...84 5c f3 7a fc fb ......Intel(R) Dual Band Wireless-AC 3165
9...84 5c f3 7a fc ff ......Bluetooth Device (Personal Area Network)
1...........................Software Loopback Interface 1
===========================================================================
IPv4 路由表
===========================================================================
活动路由:
网络目标 网络掩码 网关 接口 跃点数
0.0.0.0 0.0.0.0 192.168.1.1 192.168.1.25 35
127.0.0.0 255.0.0.0 在链路上 127.0.0.1 331
127.0.0.1 255.255.255.255 在链路上 127.0.0.1 331
127.255.255.255 255.255.255.255 在链路上 127.0.0.1 331
192.168.1.0 255.255.255.0 在链路上 192.168.1.25 291
192.168.1.25 255.255.255.255 在链路上 192.168.1.25 291
192.168.1.255 255.255.255.255 在链路上 192.168.1.25 291
192.168.2.0 255.255.255.0 在链路上 192.168.2.20 311
192.168.2.20 255.255.255.255 在链路上 192.168.2.20 311
192.168.2.255 255.255.255.255 在链路上 192.168.2.20 311
192.168.3.0 255.255.255.0 192.168.3.101 192.168.3.100 26
192.168.3.100 255.255.255.255 在链路上 192.168.3.100 281
224.0.0.0 240.0.0.0 在链路上 127.0.0.1 331
224.0.0.0 240.0.0.0 在链路上 192.168.3.100 281
224.0.0.0 240.0.0.0 在链路上 192.168.2.20 311
224.0.0.0 240.0.0.0 在链路上 192.168.1.25 291
255.255.255.255 255.255.255.255 在链路上 127.0.0.1 331
255.255.255.255 255.255.255.255 在链路上 192.168.3.100 281
255.255.255.255 255.255.255.255 在链路上 192.168.2.20 311
255.255.255.255 255.255.255.255 在链路上 192.168.1.25 291
===========================================================================
永久路由:
网络地址 网络掩码 网关地址 跃点数
192.168.3.0 255.255.255.0 192.168.3.101 1
0.0.0.0 0.0.0.0 192.168.1.1 1
===========================================================================
IPv6 路由表
===========================================================================
活动路由:
接口跃点数网络目标 网关
7 291 ::/0 fe80::1
18 311 ::/0 fe80::1
1 331 ::1/128 在链路上
7 291 2408:8207:846a:ef10::/64 在链路上
18 311 2408:8207:846a:ef10::/64 在链路上
18 311 2408:8207:846a:ef10:4313:8d12:eb21:fb2b/128
在链路上
7 291 2408:8207:846a:ef10:99d1:8058:d06d:a60e/128
在链路上
18 311 2408:8207:846a:ef10:b409:8337:5388:987/128
在链路上
7 291 2408:8207:846a:ef10:b869:d53e:2f25:e5bc/128
在链路上
25 281 fe80::/64 在链路上
18 311 fe80::/64 在链路上
7 291 fe80::/64 在链路上
18 311 fe80::3464:298:c807:682a/128
在链路上
25 281 fe80::3fa6:47c7:4e91:e2eb/128
在链路上
7 291 fe80::b13c:fc39:195a:8e56/128
在链路上
1 331 ff00::/8 在链路上
25 281 ff00::/8 在链路上
18 311 ff00::/8 在链路上
7 291 ff00::/8 在链路上
===========================================================================
永久路由:
无
C:\Windows\system32>ipconfig
Windows IP 配置
以太网适配器 DTAP VPN专用 虚拟网络适配器:
媒体状态 . . . . . . . . . . . . : 媒体已断开连接
连接特定的 DNS 后缀 . . . . . . . :
以太网适配器 以太网:
连接特定的 DNS 后缀 . . . . . . . :
本地链接 IPv6 地址. . . . . . . . : fe80::3fa6:47c7:4e91:e2eb%25
IPv4 地址 . . . . . . . . . . . . : 192.168.3.100
子网掩码 . . . . . . . . . . . . : 255.255.255.0
默认网关. . . . . . . . . . . . . :
无线局域网适配器 本地连接* 1:
媒体状态 . . . . . . . . . . . . : 媒体已断开连接
连接特定的 DNS 后缀 . . . . . . . :
无线局域网适配器 本地连接* 2:
媒体状态 . . . . . . . . . . . . : 媒体已断开连接
连接特定的 DNS 后缀 . . . . . . . :
无线局域网适配器 WLAN 2:
连接特定的 DNS 后缀 . . . . . . . :
IPv6 地址 . . . . . . . . . . . . : 2408:8207:846a:ef10:99d1:8058:d06d:a60e
临时 IPv6 地址. . . . . . . . . . : 2408:8207:846a:ef10:b869:d53e:2f25:e5bc
本地链接 IPv6 地址. . . . . . . . : fe80::b13c:fc39:195a:8e56%7
IPv4 地址 . . . . . . . . . . . . : 192.168.1.25
子网掩码 . . . . . . . . . . . . : 255.255.255.0
默认网关. . . . . . . . . . . . . : fe80::1%7
192.168.1.1
无线局域网适配器 WLAN:
连接特定的 DNS 后缀 . . . . . . . :
IPv6 地址 . . . . . . . . . . . . : 2408:8207:846a:ef10:4313:8d12:eb21:fb2b
临时 IPv6 地址. . . . . . . . . . : 2408:8207:846a:ef10:b409:8337:5388:987
本地链接 IPv6 地址. . . . . . . . : fe80::3464:298:c807:682a%18
IPv4 地址 . . . . . . . . . . . . : 192.168.2.20
子网掩码 . . . . . . . . . . . . : 255.255.255.0
默认网关. . . . . . . . . . . . . : fe80::1%18
以太网适配器 蓝牙网络连接:
媒体状态 . . . . . . . . . . . . : 媒体已断开连接
连接特定的 DNS 后缀 . . . . . . . :
C:\Windows\system32>arp -a
接口: 192.168.1.25 --- 0x7
Internet 地址 物理地址 类型
192.168.1.1 a0-31-db-5e-c7-77 动态
192.168.1.4 3c-93-f4-8b-ed-f1 动态
192.168.1.7 3c-93-f4-8b-ec-f2 动态
192.168.1.255 ff-ff-ff-ff-ff-ff 静态
224.0.0.22 01-00-5e-00-00-16 静态
224.0.0.251 01-00-5e-00-00-fb 静态
224.0.0.252 01-00-5e-00-00-fc 静态
239.255.255.250 01-00-5e-7f-ff-fa 静态
255.255.255.255 ff-ff-ff-ff-ff-ff 静态
接口: 192.168.2.20 --- 0x12
Internet 地址 物理地址 类型
192.168.2.21 94-e9-79-ec-46-c7 动态
192.168.2.255 ff-ff-ff-ff-ff-ff 静态
224.0.0.22 01-00-5e-00-00-16 静态
224.0.0.251 01-00-5e-00-00-fb 静态
224.0.0.252 01-00-5e-00-00-fc 静态
239.255.255.250 01-00-5e-7f-ff-fa 静态
接口: 192.168.3.100 --- 0x19
Internet 地址 物理地址 类型
192.168.3.101 8c-32-23-02-74-1e 动态
224.0.0.22 01-00-5e-00-00-16 静态
224.0.0.251 01-00-5e-00-00-fb 静态
224.0.0.252 01-00-5e-00-00-fc 静态
239.255.255.250 01-00-5e-7f-ff-fa 静态
255.255.255.255 ff-ff-ff-ff-ff-ff 静态
C:\Windows\system32>netsh int ipv4 show interfaces
Idx Met MTU 状态 名称
--- ---------- ---------- ------------ ---------------------------
1 75 4294967295 connected Loopback Pseudo-Interface 1
18 55 1500 connected WLAN
25 25 1500 connected 以太网
6 25 1500 disconnected 本地连接* 1
9 65 1500 disconnected 蓝牙网络连接
3 25 1500 disconnected 本地连接* 2
7 35 1500 connected WLAN 2
21 2 1500 disconnected DTAP VPN专用 虚拟网络适配器
C:\Windows\system32>ping 192.168.2.21
正在 Ping 192.168.2.21 具有 32 字节的数据:
来自 192.168.2.21 的回复: 字节=32 时间=5ms TTL=64
来自 192.168.2.21 的回复: 字节=32 时间=35ms TTL=64
192.168.2.21 的 Ping 统计信息:
数据包: 已发送 = 2，已接收 = 2，丢失 = 0 (0% 丢失)，
往返行程的估计时间(以毫秒为单位):
最短 = 5ms，最长 = 35ms，平均 = 20ms
Control-C
^C
C:\Windows\system32>ping 192.168.3.101
正在 Ping 192.168.3.101 具有 32 字节的数据:
来自 192.168.3.101 的回复: 字节=32 时间=1ms TTL=64
来自 192.168.3.101 的回复: 字节=32 时间=1ms TTL=64
192.168.3.101 的 Ping 统计信息:
数据包: 已发送 = 2，已接收 = 2，丢失 = 0 (0% 丢失)，
往返行程的估计时间(以毫秒为单位):
最短 = 1ms，最长 = 1ms，平均 = 1ms
Control-C
^C
C:\Users\Shirly>tracert www.baidu.com
通过最多 30 个跃点跟踪
到 www.a.shifen.com [2408:871a:2100:186c:0:ff:b07e:3fbc] 的路由:
1 2 ms 2 ms 2 ms 2408:8206:8462:420:a8e7:d896:ba23:7953
2 6 ms 5 ms 5 ms 2408:8000:1000:400c::8
3 11 ms 6 ms 6 ms 2408:8000:1120:88::2
4 * * * 请求超时。
5 10 ms 10 ms 10 ms 2408:8000:2:3bf::1
6 * * * 请求超时。
7 12 ms 13 ms 12 ms 2408:871a:2800::49
8 18 ms 13 ms 14 ms 240c:4001:1122:fed0:0:eb01:ec02:2
9 13 ms 13 ms 13 ms 240c:4051:1122:3eb:1eaf:4:eb01:2
10 19 ms 14 ms 13 ms 240c:4051:1122:306:1eaf:4:1b06:3
11 12 ms 12 ms 12 ms
8 Acer mini desktop用了网线和dellMINIdeskTOp的有线网卡连接，其中无线网络连接的是联通光猫。
root@www:/etc/systemd/system# ifconfig
enp2s0: flags=4163<UP,BROADCAST,RUNNING,MULTICAST> mtu 1500
inet 192.168.3.101 netmask 255.255.255.0 broadcast 192.168.3.255
inet6 fe80::8e32:23ff:fe02:741e prefixlen 64 scopeid 0x20<link>
ether 8c:32:23:02:74:1e txqueuelen 1000 (Ethernet)
RX packets 1237493 bytes 449302922 (428.4 MiB)
RX errors 0 dropped 36055 overruns 0 frame 0
TX packets 1021720 bytes 186086244 (177.4 MiB)
TX errors 0 dropped 333 overruns 0 carrier 0 collisions 0
lo: flags=73<UP,LOOPBACK,RUNNING> mtu 65536
inet 127.0.0.1 netmask 255.0.0.0
inet6 ::1 prefixlen 128 scopeid 0x10<host>
loop txqueuelen 1000 (Local Loopback)
RX packets 161367 bytes 10306982 (9.8 MiB)
RX errors 0 dropped 0 overruns 0 frame 0
TX packets 161367 bytes 10306982 (9.8 MiB)
TX errors 0 dropped 0 overruns 0 carrier 0 collisions 0
wlp0s20f3: flags=4163<UP,BROADCAST,RUNNING,MULTICAST> mtu 1500
inet 192.168.1.13 netmask 255.255.255.0 broadcast 192.168.1.255
inet6 2408:8207:846a:ef10:5a20:5b81:67f1:9940 prefixlen 64 scopeid 0x0<global>
inet6 fe80::994f:f420:976:3515 prefixlen 64 scopeid 0x20<link>
ether b0:dc:ef:8d:bd:fa txqueuelen 1000 (Ethernet)
RX packets 115371 bytes 97157909 (92.6 MiB)
RX errors 0 dropped 3095 overruns 0 frame 0
TX packets 72506 bytes 16556625 (15.7 MiB)
TX errors 0 dropped 18 overruns 0 carrier 0 collisions 0
root@www:/etc/systemd/system# route -n
Kernel IP routing table
Destination Gateway Genmask Flags Metric Ref Use Iface
0.0.0.0 192.168.1.1 0.0.0.0 UG 600 0 0 wlp0s20f3
192.168.0.0 192.168.3.100 255.255.255.0 UG 100 0 0 enp2s0
192.168.1.0 0.0.0.0 255.255.255.0 U 600 0 0 wlp0s20f3
192.168.2.0 192.168.3.100 255.255.255.0 UG 0 0 0 enp2s0
192.168.3.0 0.0.0.0 255.255.255.0 U 100 0 0 enp2s0
root@www:/etc/systemd/system# nmcli device status
DEVICE TYPE STATE CONNECTION
enp2s0 ethernet 已连接 enp2s0
wlp0s20f3 wifi 已连接 CU_gbY3_主
lo loopback 连接（外部） lo
p2p-dev-wlp0s20f3 wifi-p2p 已断开 --
root@www:/etc/systemd/system#
root@www:/etc/systemd/system# nmcli device show enp2s0
GENERAL.DEVICE: enp2s0
GENERAL.TYPE: ethernet
GENERAL.HWADDR: 8C:32:23:02:74:1E
GENERAL.MTU: 1500
GENERAL.STATE: 100（已连接）
GENERAL.CONNECTION: enp2s0
GENERAL.CON-PATH: /org/freedesktop/NetworkManager/ActiveConnection/46
WIRED-PROPERTIES.CARRIER: 开
IP4.ADDRESS[1]: 192.168.3.101/24
IP4.GATEWAY: --
IP4.ROUTE[1]: dst = 192.168.3.0/24, nh = 0.0.0.0, mt = 100
IP4.ROUTE[2]: dst = 192.168.0.0/24, nh = 192.168.3.100, mt = 100
IP4.ROUTE[3]: dst = 192.168.2.0/24, nh = 192.168.3.100, mt = 0
IP4.DNS[1]: 192.168.1.101
IP6.ADDRESS[1]: fe80::8e32:23ff:fe02:741e/64
IP6.GATEWAY: --
IP6.ROUTE[1]: dst = fe80::/64, nh = ::, mt = 1024
root@www:/etc/systemd/system# nmcli device show wlp0s20f3
GENERAL.DEVICE: wlp0s20f3
GENERAL.TYPE: wifi
GENERAL.HWADDR: B0:DC:EF:8D:BD:FA
GENERAL.MTU: 1500
GENERAL.STATE: 100（已连接）
GENERAL.CONNECTION: CU_gbY3_主
GENERAL.CON-PATH: /org/freedesktop/NetworkManager/ActiveConnection/47
IP4.ADDRESS[1]: 192.168.1.13/24
IP4.GATEWAY: 192.168.1.1
IP4.ROUTE[1]: dst = 192.168.1.0/24, nh = 0.0.0.0, mt = 600
IP4.ROUTE[2]: dst = 0.0.0.0/0, nh = 192.168.1.1, mt = 600
IP4.DNS[1]: 192.168.1.1
IP6.ADDRESS[1]: 2408:8207:846a:ef10:5a20:5b81:67f1:9940/64
IP6.ADDRESS[2]: fe80::994f:f420:976:3515/64
IP6.GATEWAY: fe80::1
IP6.ROUTE[1]: dst = fe80::/64, nh = ::, mt = 1024
IP6.ROUTE[2]: dst = 2408:8207:846a:ef10::/64, nh = ::, mt = 600
IP6.ROUTE[3]: dst = ::/0, nh = fe80::1, mt = 600
IP6.DNS[1]: fe80::1
root@www:/etc/systemd/system#
本文所引用的所有超链接文章，都已经复制到本人博客了---20250605
浙公网安备 33010602011771号
