UML总结

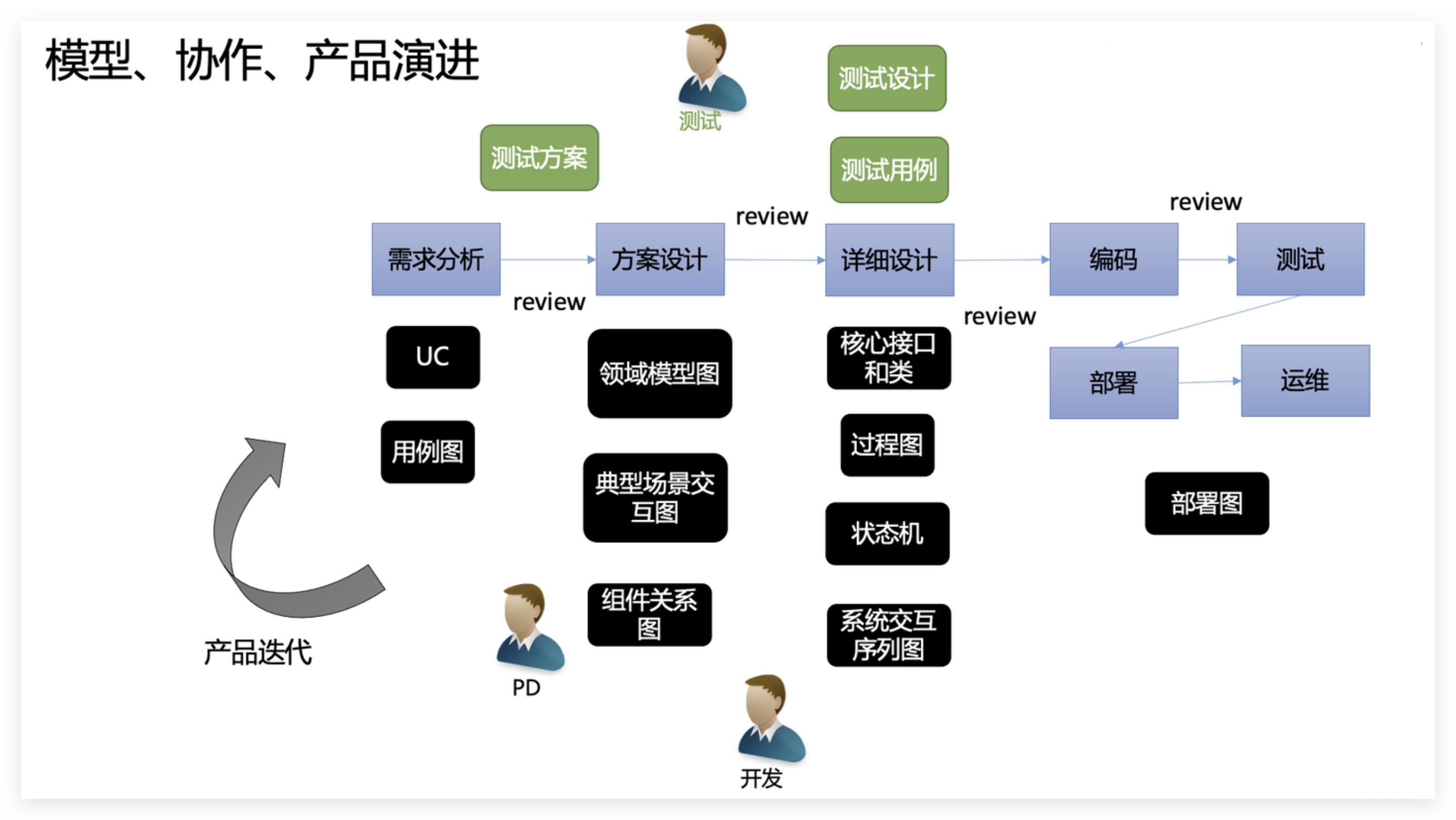

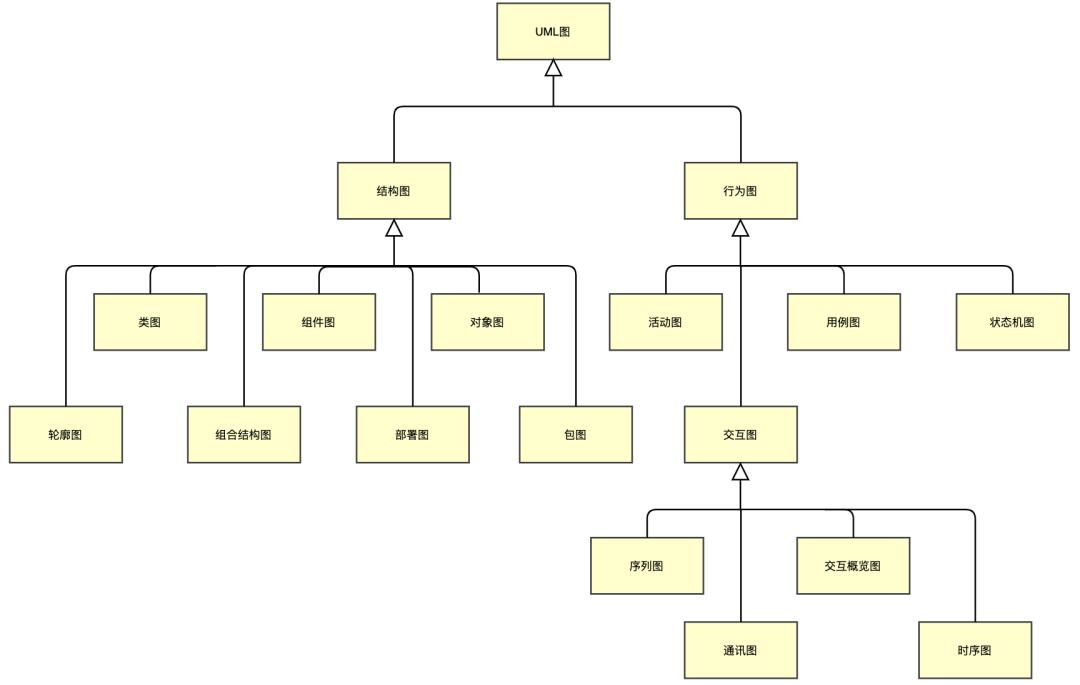

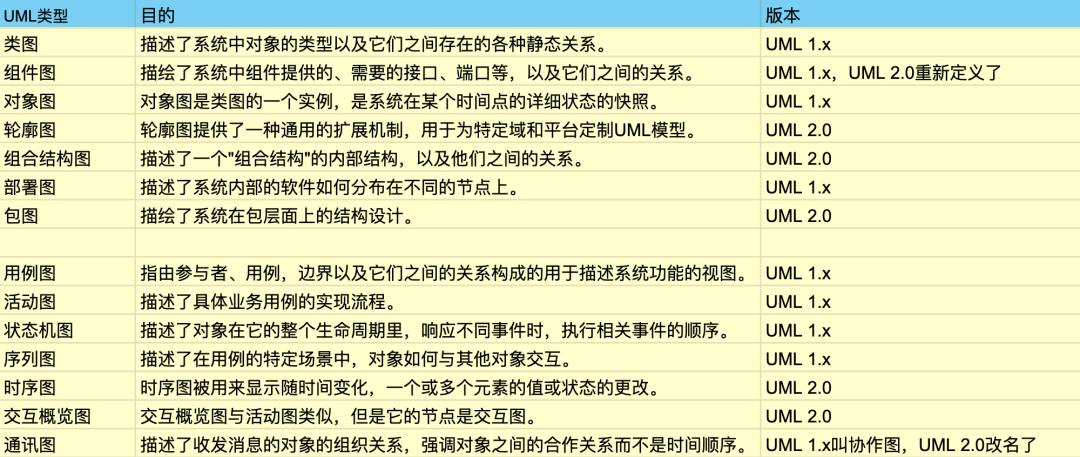

统一建模语言，一整套图表组成的标准化建模语言。方便开发人员之间的交流

类图

面向对象方法的核心建模工具，用来表示类、接口以及它们之间的静态结构和关系。

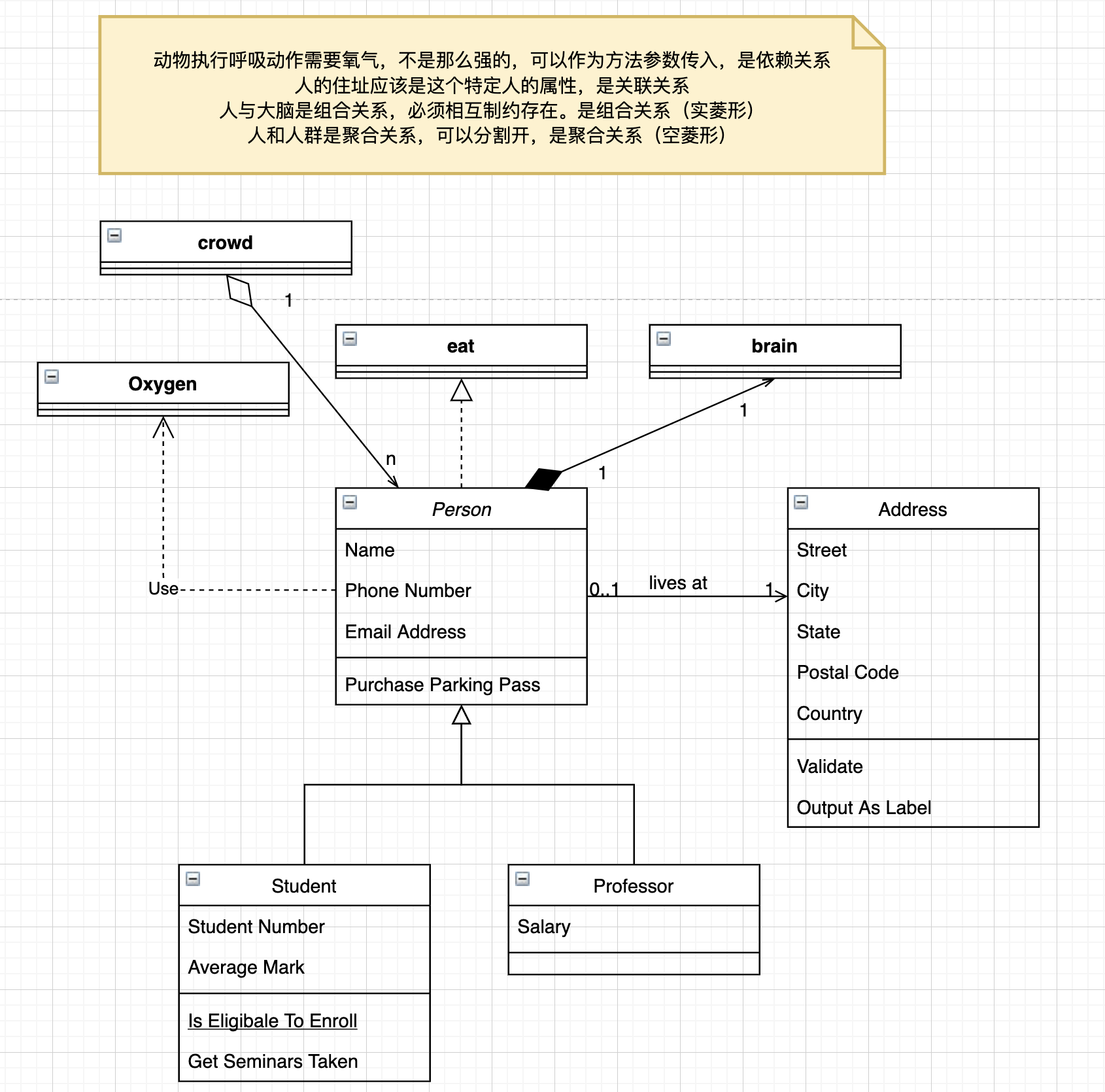

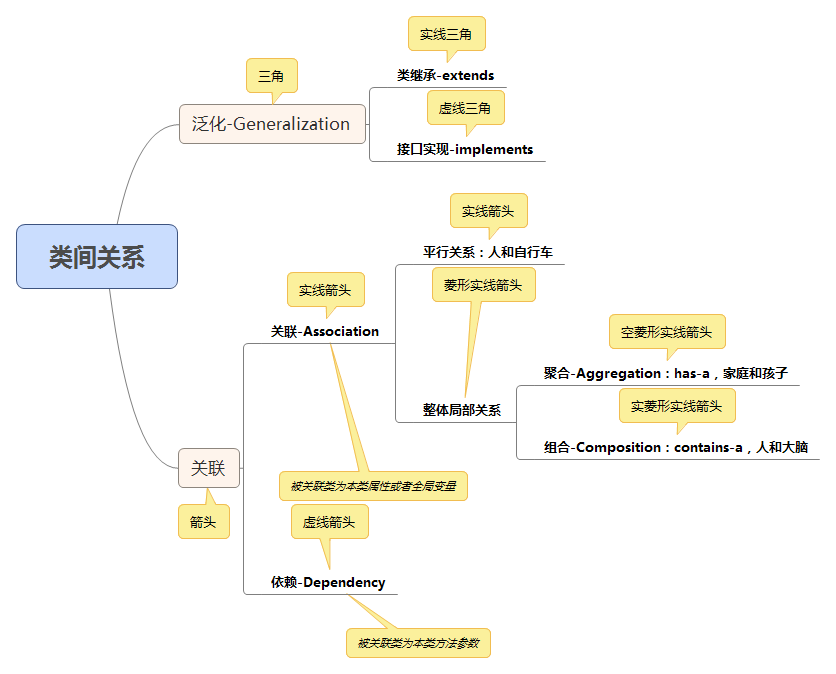

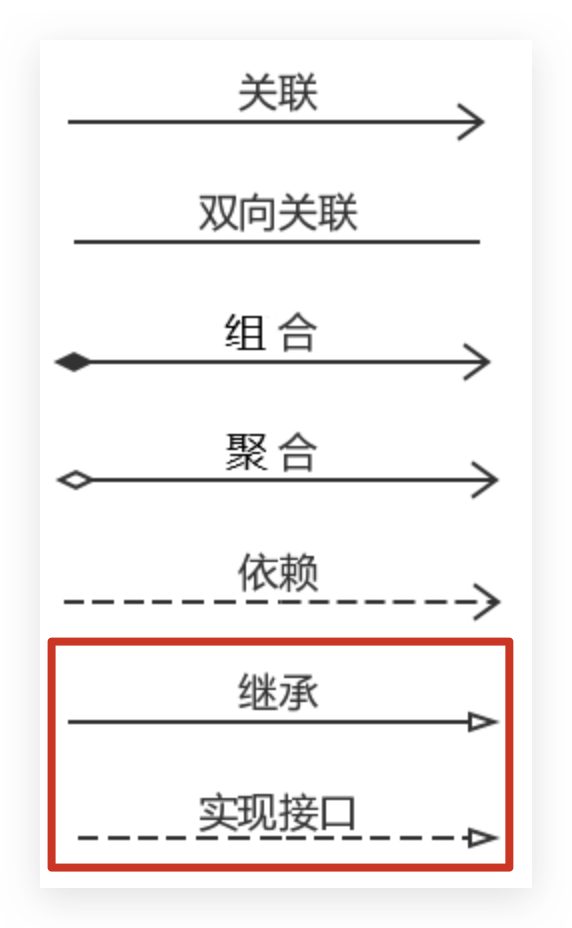

面向对象设计中对象之间的关系。（低耦合）

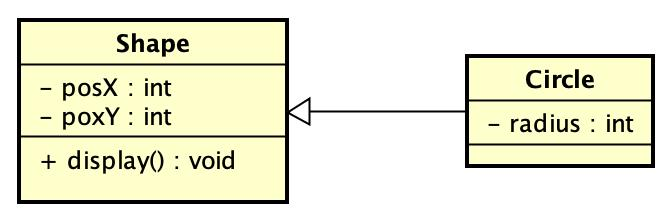

泛化|纵向（继承）

Generalization：继承之后自己增加一些功能，就是泛化

• 代码实现
  • 接口之间的继承
  • 类之间的继承

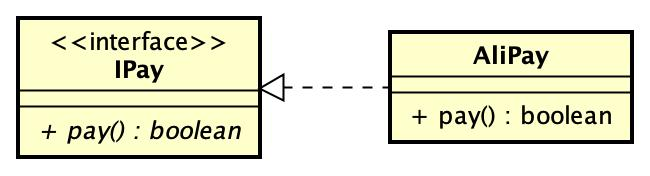

实现|纵向（实现）

Realization：对于抽象的实现

• 代码实现
  • 实现（多）接口

依赖|横向（最弱）

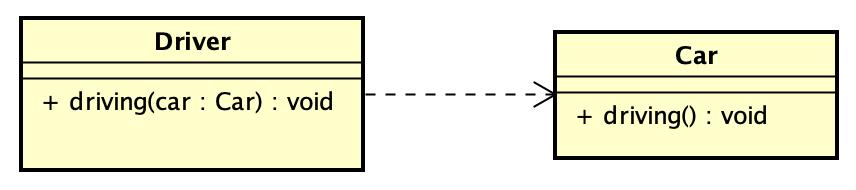

Dependency：一个类依赖于另一个类的定义，不存在整体和局部的关系

• 代码实现
  • 变量（成员变量、局部变量、方法的形参和返回值）
  • 静态方法的调用
• 应用
  • service里面对 mapper，entity，Result 的引用
  • 人和计算机
  • 动物和水氧气

关联|横向（弱）

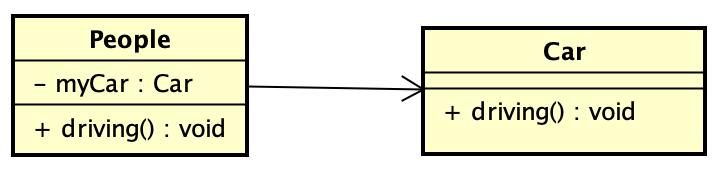

Association：**一个类知道另一个类的属性和方法，**不存在整体和局部的关系

关联可以用单向箭头表示单向关联，使用双箭头表示双向关联（不建议）。

关联是类与类，类与接口之间的一种比较强烈的关系，它不是临时性的，而是长期性的。

• 代码实现
  • 成员变量
• 应用
  • 老师和学生和课程
  • 丈夫和妻子
  • 企鹅和气候

聚合|横向（次强）

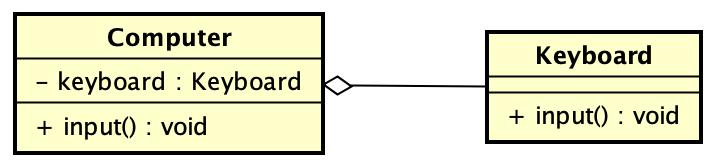

Aggregation：关联关系的特例，“弱拥有”的关系，即has-a的关系。聚合是整体和个体之间的关系。

• 代码实现
  • 成员变量
• 应用
  • 汽车和轮胎
  • 汽车和引擎

组合|横向（最强）

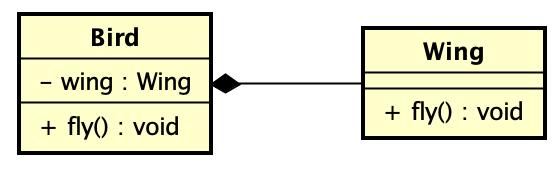

Composition：整体和个体必须同时存在

• 代码实现
  • 成员变量
• 应用
  • 公司和部门
  • 菜单和菜单项

关联和依赖的区别

关联可以看做是类A在类B中的成员变量，has a的关系。

依赖可以理解为类A的某个方法里面使用了类B，

明显二者的关联强度是不一样的。

关联表示has-a关系，如学生拥有一个课程，往往表现为B作为A的属性存在（A关联B）

依赖表示要做一件事情，离不开某个对象。往往表现为B作为A的方法参数存在（A依赖B）

组件图

描绘了系统中组件提供的、需要的接口、端口等，以及它们之间的关系。用来展示各个组件之间的依赖关系。

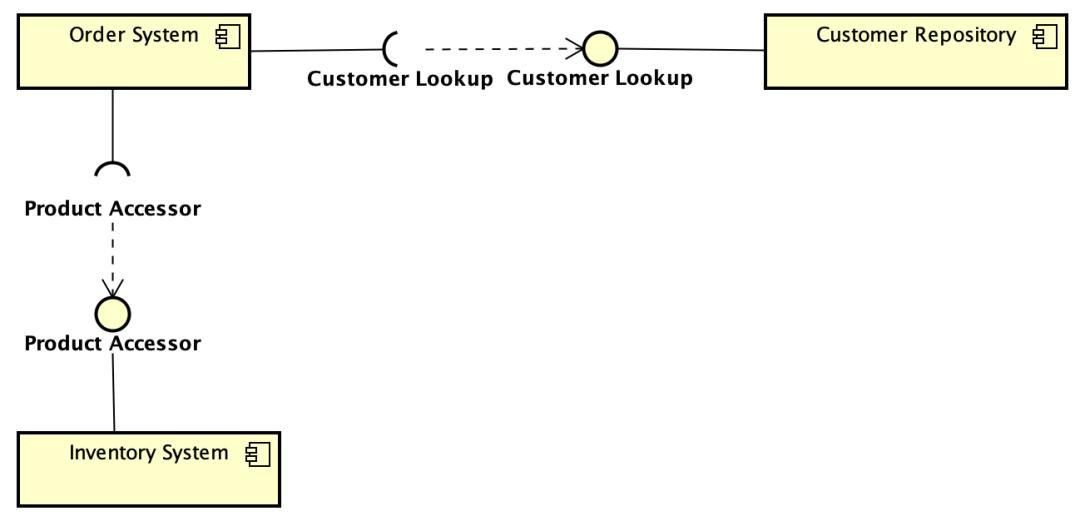

订单系统组件依赖于客户资源库和库存系统组件。

中间的虚线箭头表示依赖关系。

另外两个符号，表示组件连接器，一个提供接口，一个需要接口。

部署图

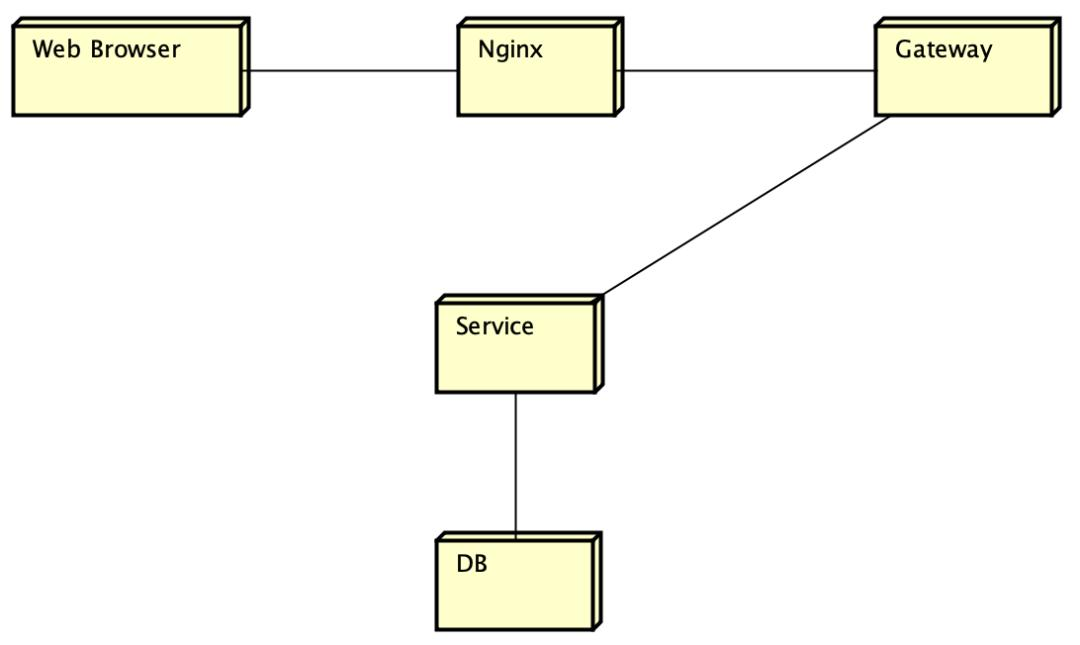

系统内部的软件如何分布在不同的节点上。表示软件和硬件的映射关系。

对象图

对象图是类图的一个实例，是系统在某个时间点的详细状态的快照。用来表示两个或者多个对象之间在某一时刻之间的关系。

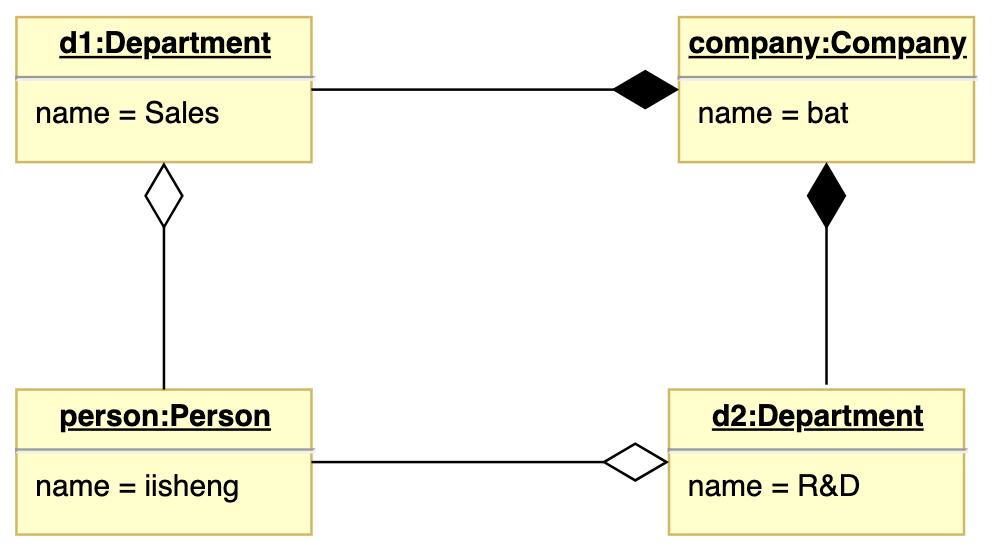

某时间点bat这个公司有一个研发部，一个销售部，两个部门只有一个人iisheng。

包图

描绘了系统在包层面上的结构设计。包之间依赖关系

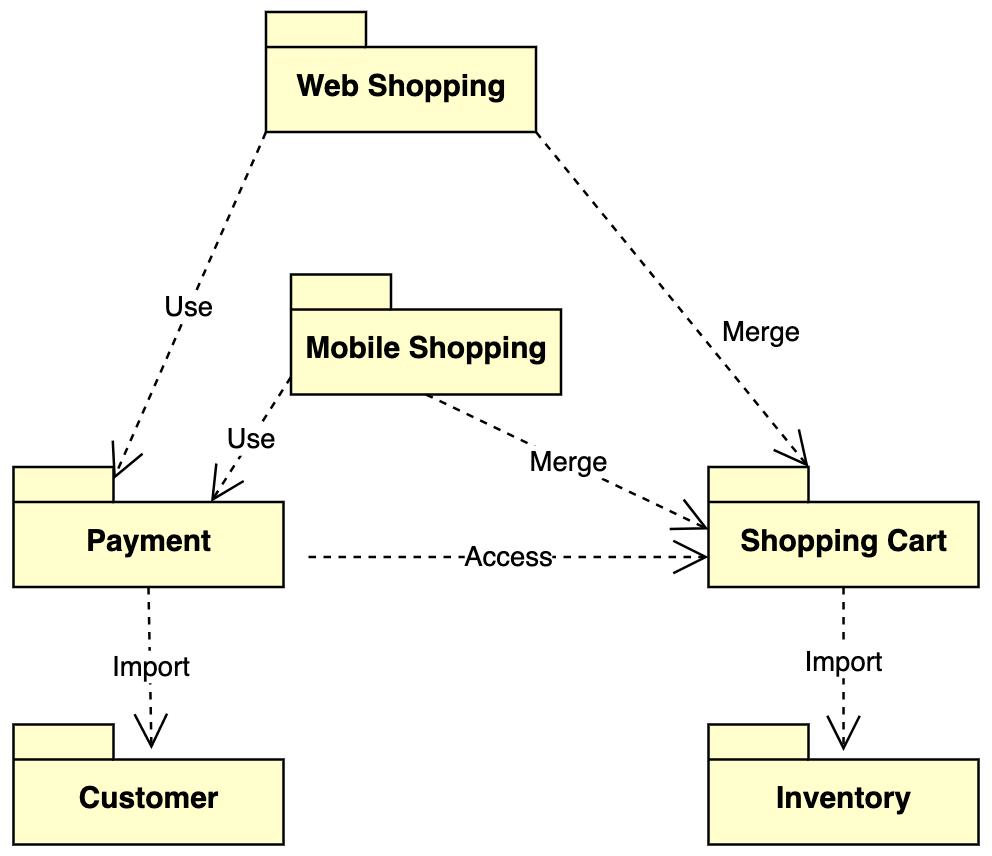

• 《Use》关系表示使用依赖，Web Shopping依赖Payment
• 《Merge》关系表示合并，Web Shopping合并了Shopping Cart就拥有了Shopping Cart的功能
• 《Access》关系表示私有引入，比如代码中的指定包名类名
• 《Import》关系表示公共引入，比如Java中的import之后，就可以直接使用import包中的类了。

组合结构图

描述了一个"组合结构"的内部结构，以及他们之间的关系。这个"组合结构"可以是系统的一部分，或者一个整体。系统中逻辑上的"组合结构"。

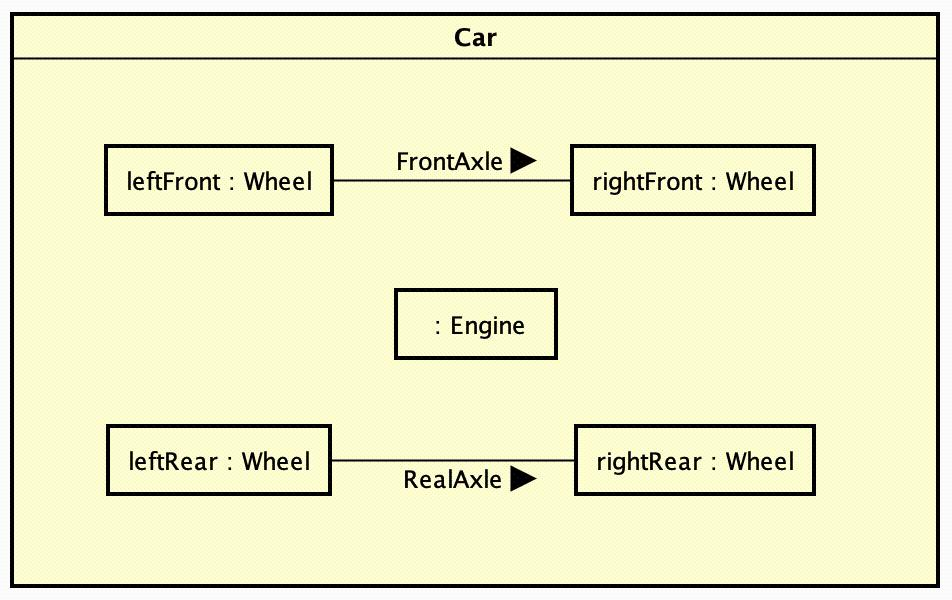

图中描述了Car是由车轴连接着的两个前面轮子、两个后面轮子，和引擎组合的。

轮廓图

轮廓图提供了一种通用的扩展机制，用于为特定域和平台定制UML模型。

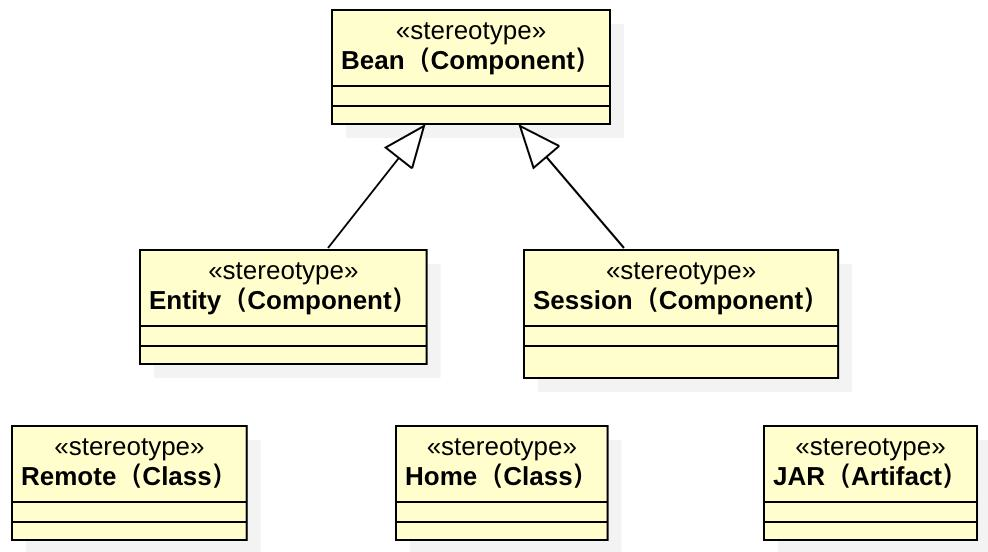

图中我们定义了一个简易的EJB的概要图。Bean是从Component扩展来的。Entity Bean和Session Bean继承了Bean。EJB拥有Remote和Home接口，和JAR包

用例图

指由参与者、用例，边界以及它们之间的关系构成的用于描述系统功能的视图。描述整个系统的功能。

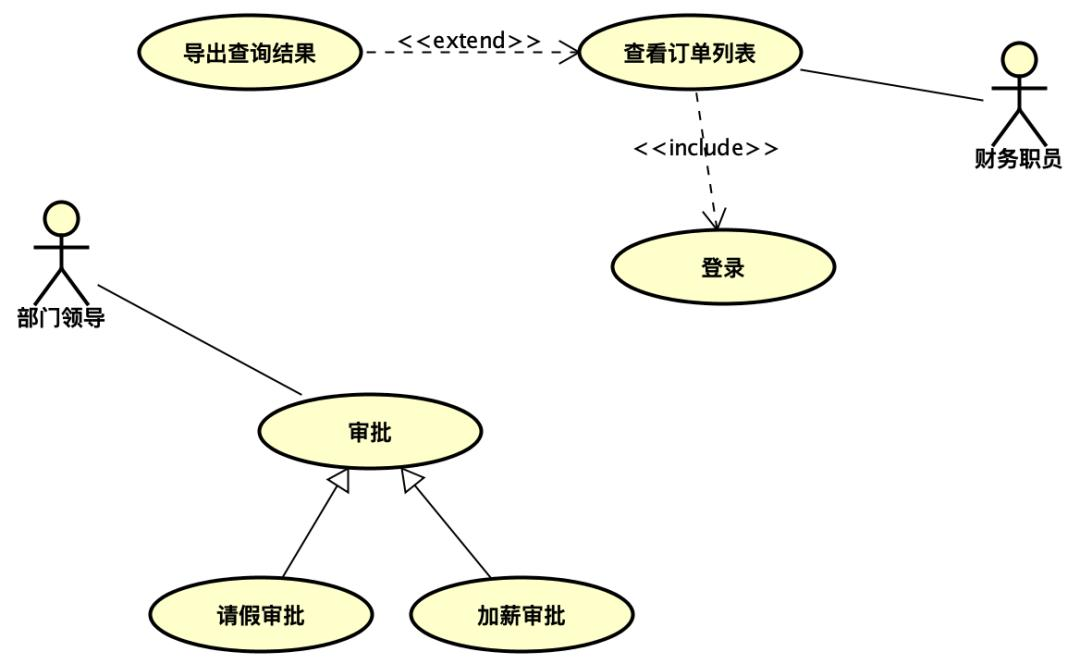

用例图中包含以下三种关系：

• 包含关系使用符号《include》，想要查看订单列表，前提是需要先登录。
• 扩展关系使用符号《extend》，基于查询订单列表的功能，可以增加一个导出数据的功能
• 泛化关系，子用例继承父用例所有结构、行为和关系。

活动图Business Process Diagram

具体业务用例的实现流程。用例实现的工作流程。

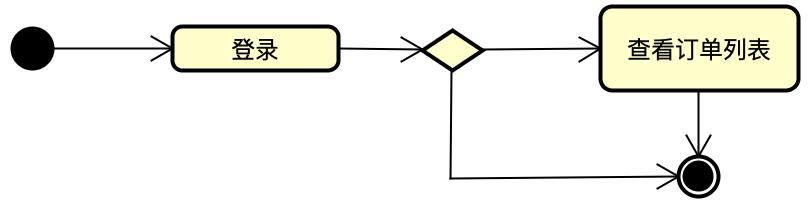

从开始到登录到查看订单列表，或者登录失败直接结束。

状态机图

对一个单独对象的行为建模，指明对象在它的整个生命周期里，响应不同事件时，执行相关事件的顺序。在整个生命周期，响应不同事件的不同状态。

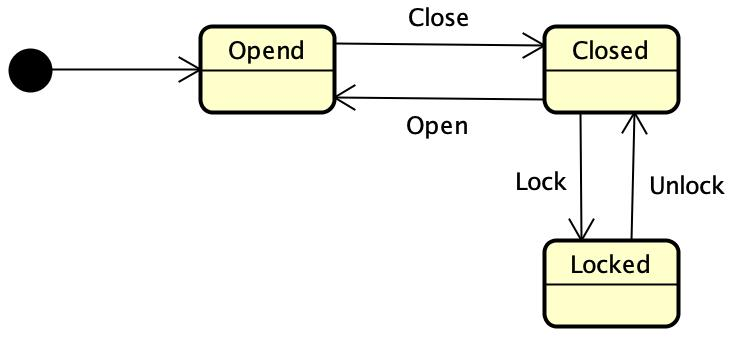

门在其生命周期内所经历的状态。

序列图

根据时间序列展示对象如何进行协作。它展示了在用例的特定场景中，对象如何与其他对象交互。

描述对象之间发送消息的时间顺序显示多个对象之间的动态协作。

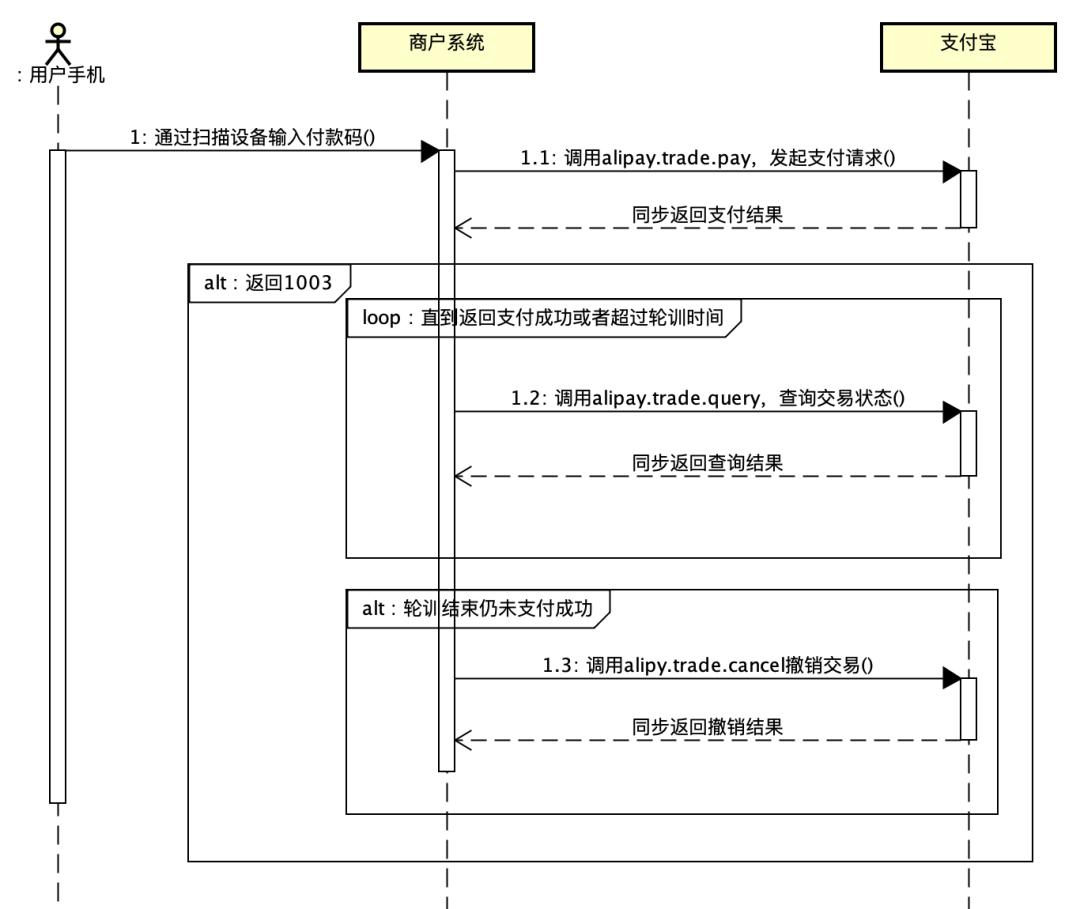

图中展示的是支付宝条码支付场景的序列图。其中，loop是循环，alt是选择，

通讯图

描述了收发消息的对象的组织关系，强调对象之间的合作关系而不是时间顺序。

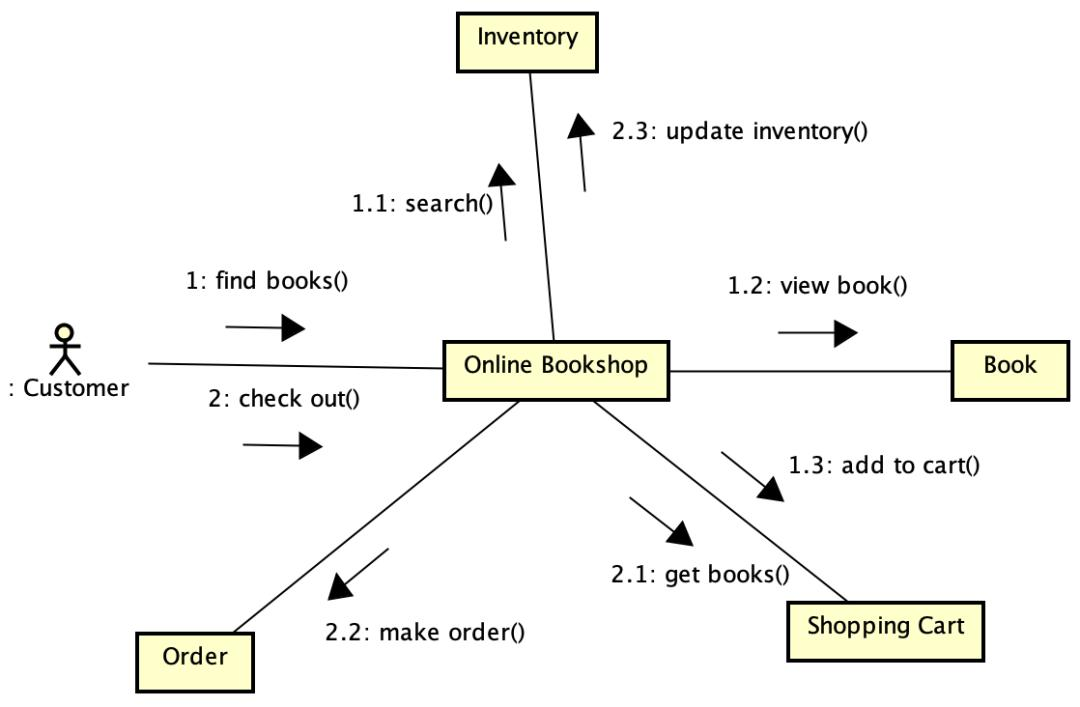

线上书店的通讯图，方框和小人表示生命线，不同生命线之间可以传递消息，消息前面的数字可以表达序列顺序。

交互概览图

交互概览图与活动图类似，但是它的节点是交互图。

提供了控制流的概述。

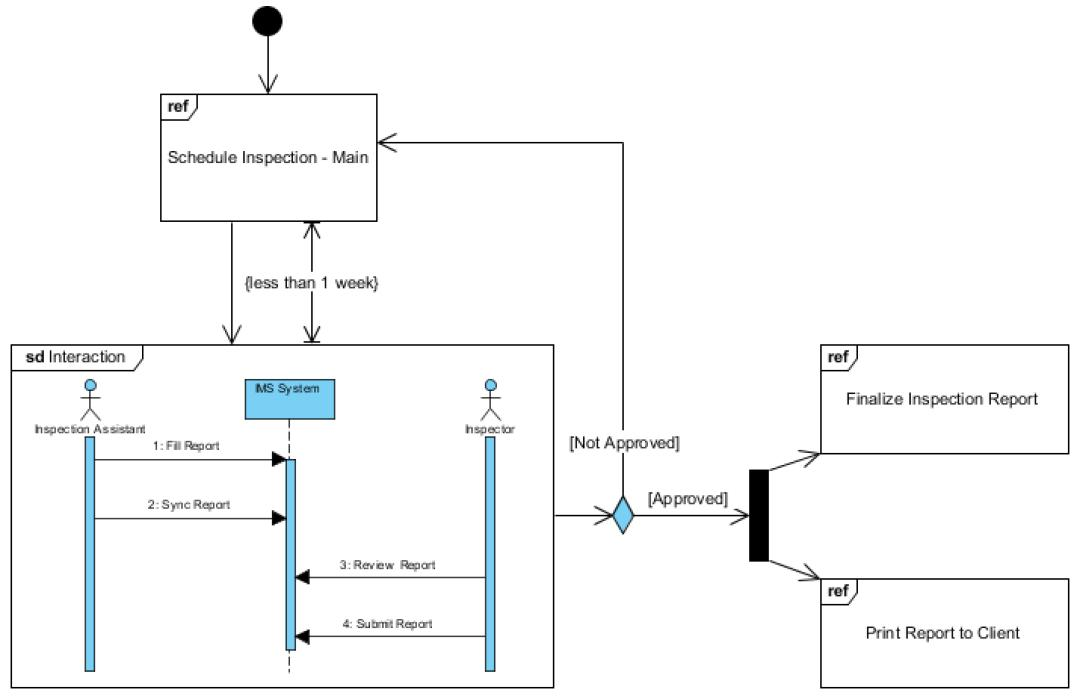

图中表示一个调度系统的交互概览图，跟活动图很像。其中sd的框代表具体的交互流程，ref框代表使用交互。

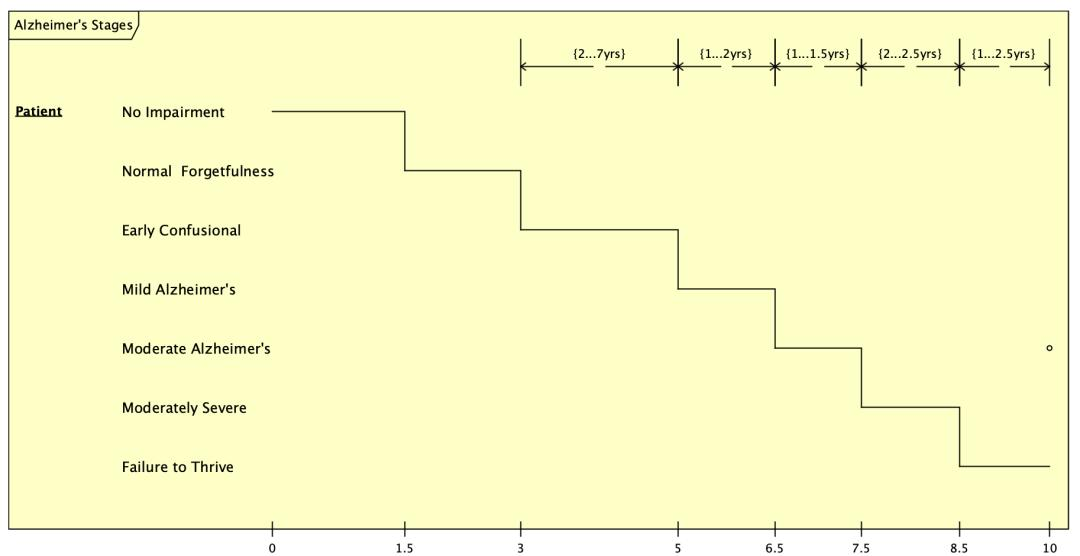

时序图

元素状态或者值随时间的变化而变化的视图。

老年痴呆病人随着时间的变化病情的变化。
