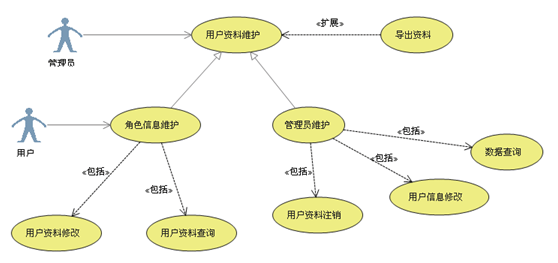

用例图+用例描述表

描述 用户、需求、系统功能单元 之间的关系。它展示了一个外部用户能够观察到的系统功能模型图。

帮助开发团队以一种可视化的方式理解系统的功能需求。

• 参与者，Actor，一般一个小人
• 用例，Use Case , 外部用户可见的系统功能，对系统的功能进行描述，椭圆表示
• 子系统， （模块）展示系统的一部分功能，内部功能紧密联系
• 关系（具体参见UML，基本一致）
  • 依赖：指向被依赖项
  • 关联：指向消息接收方
  • 泛化：指向父用例
  • 包含：指向分解出来的功能用例
  • 扩展：指向基础用例（附加功能）
• 项目Artifact，用例关联的具体说明
• 注释

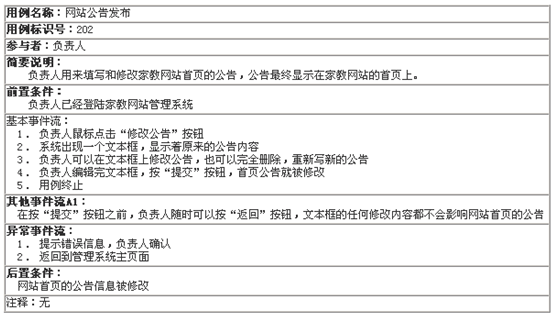

用例描述表：
