序列图

展示对象之间的交互顺序
纵向是时间轴，时间沿竖线向下延伸。

横向轴代表了在协作中各独立对象的类元角色。类元角色用生命线表示。当对象存在时，角色用一条虚线表示，当对象的过程处于激活状态时，生命线是一个双道线。生命线代表一个类的特定实体。

• 生命线：每一个类元角色延伸出来的竖线
• 同步消息：发送人在它继续之前，将等待同步消息响应
• 异步消息：在发送方继续之前，无需等待响应的消息
• 注释
• 约束：格式是: [Boolean Test]
• 组合片段：解决交互执行的条件及方式，为任何生命线的任何部分定义特殊条件和子进程。

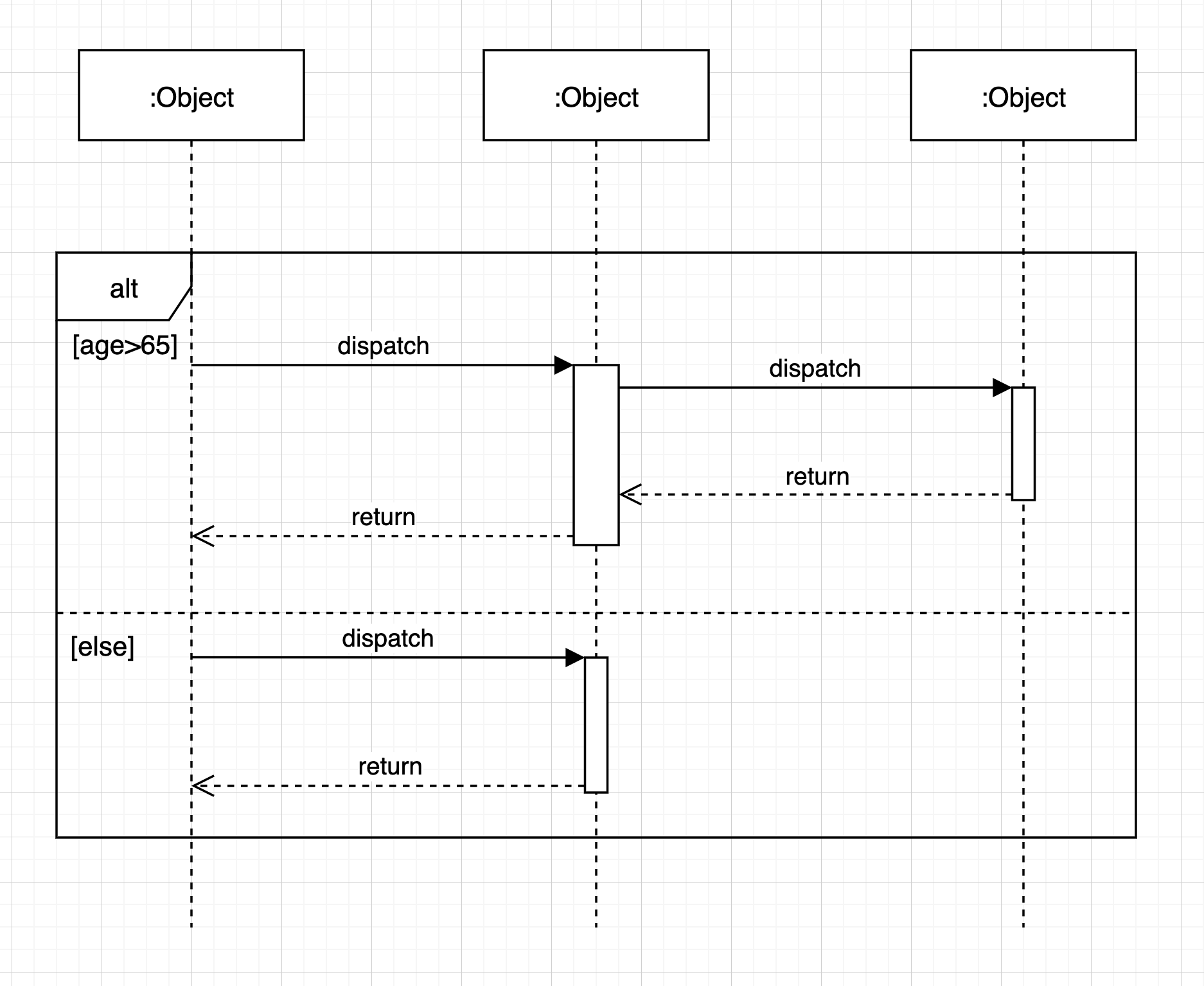

  • 抉择Alt：在两个或更多的消息序列之间的互斥的选择，相当于经典的if..else..。
    •
  • 选项（Opt）：包含一个可能发生或不发生的序列。 可以在临界中指定序列发生的条件。

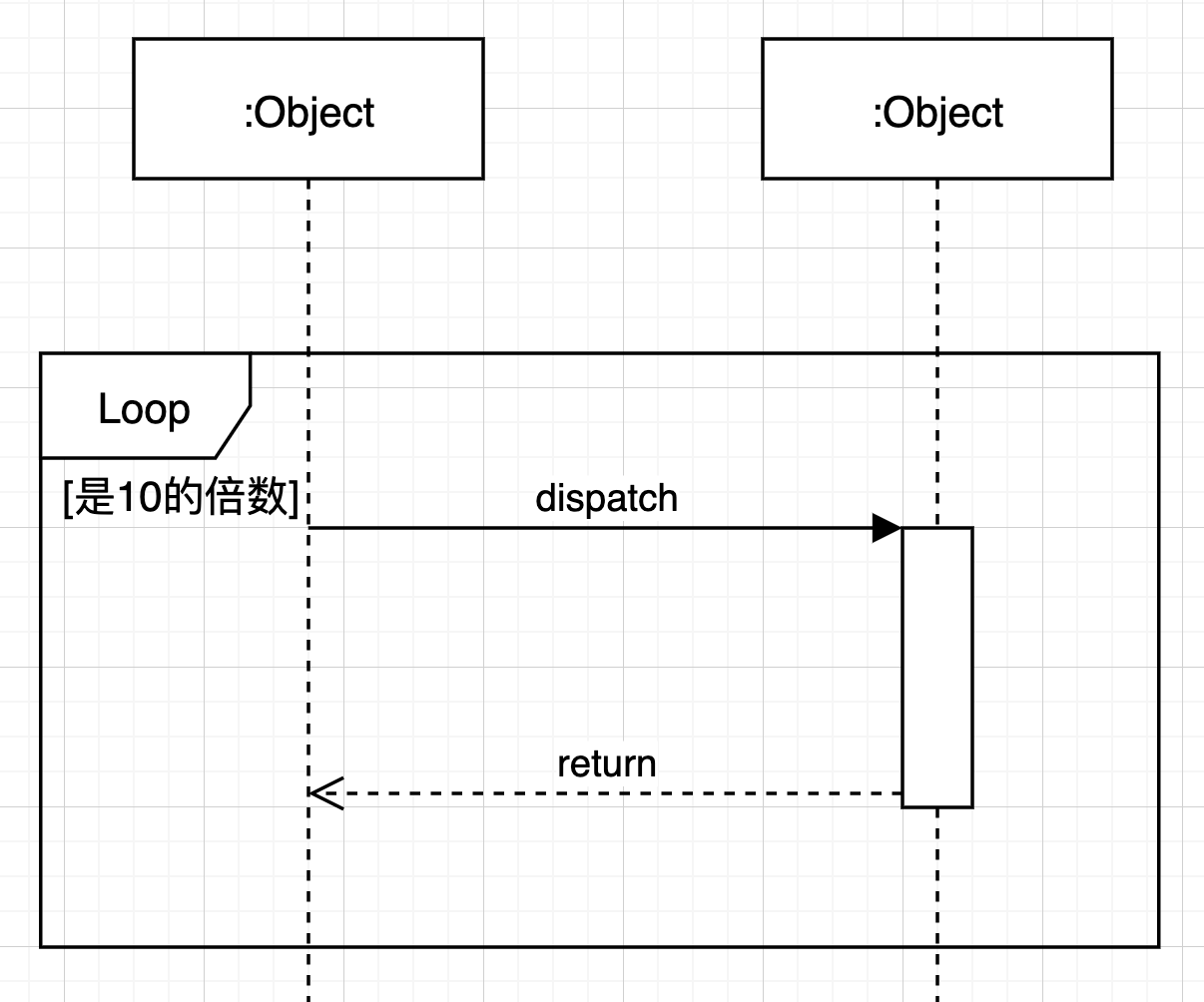

  • 循环（Loop）：片段重复一定次数。 可以在临界中指示片段重复的条件。
    •

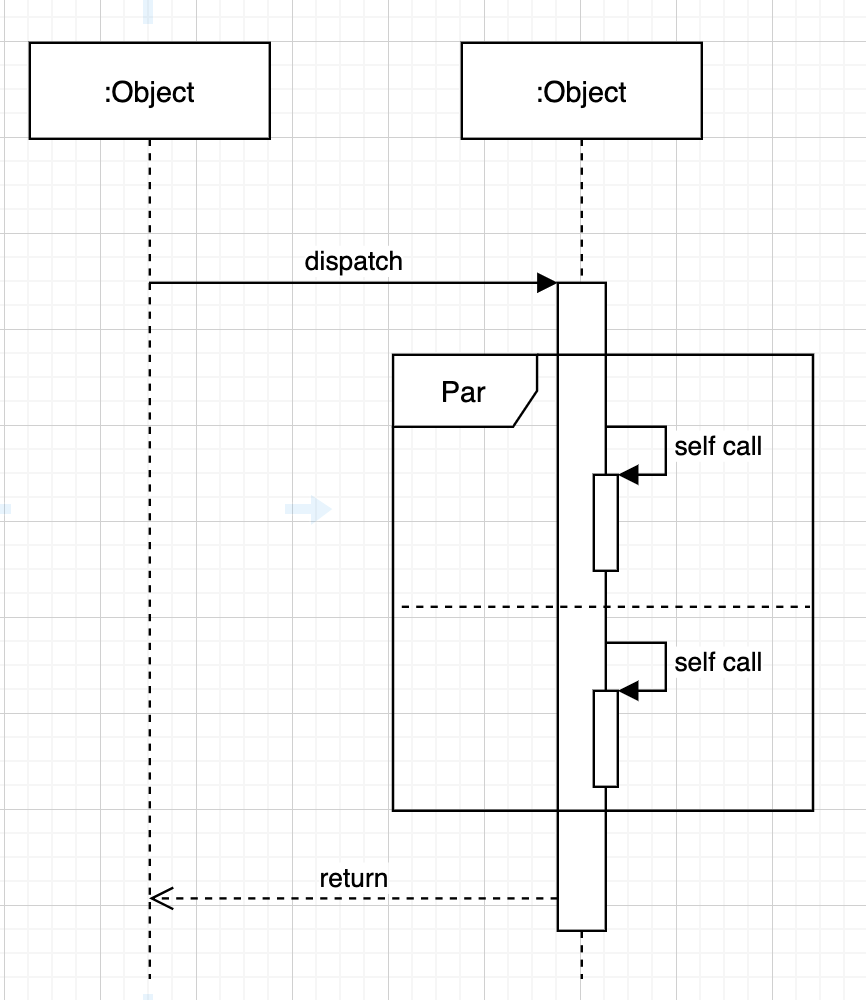

  • 并行（Par）：
    •
