网络知识总结

processon

processon

基于网络层，结合 Linux 系统的网络协议栈和网络收发流程。分析和定位网络瓶颈。定位出网络性能瓶颈后，根据瓶颈所在的协议层，进行优化。从应用程序、套接字、传输层、网络层再到链路层等，对每个层次进行逐层优化。

无法使用协议优化的时候，可以考虑，使用 DPDK 等用户态方式，绕过内核协议栈；或者，使用 XDP，在网络包进入内核协议栈前进行处理。

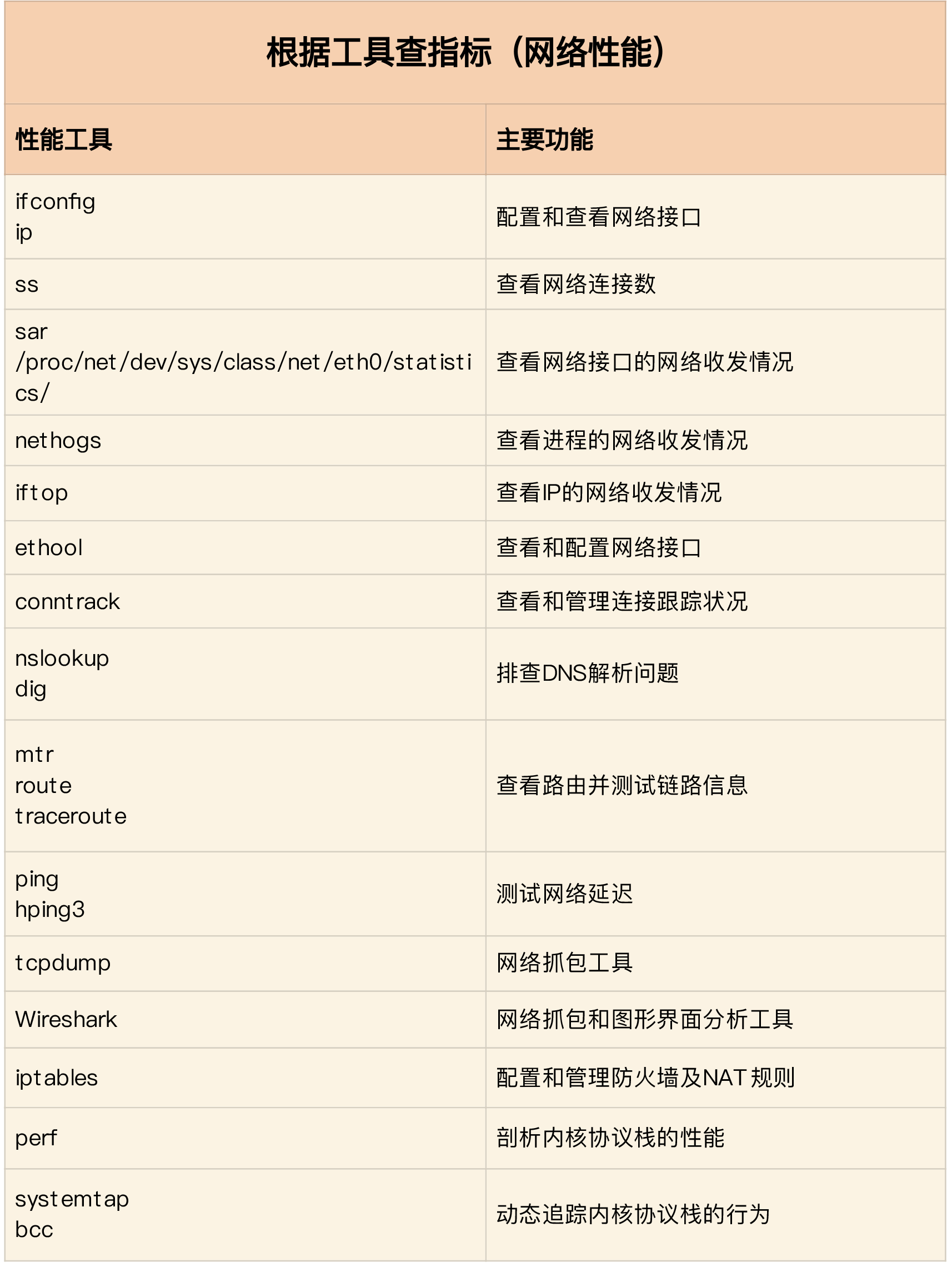

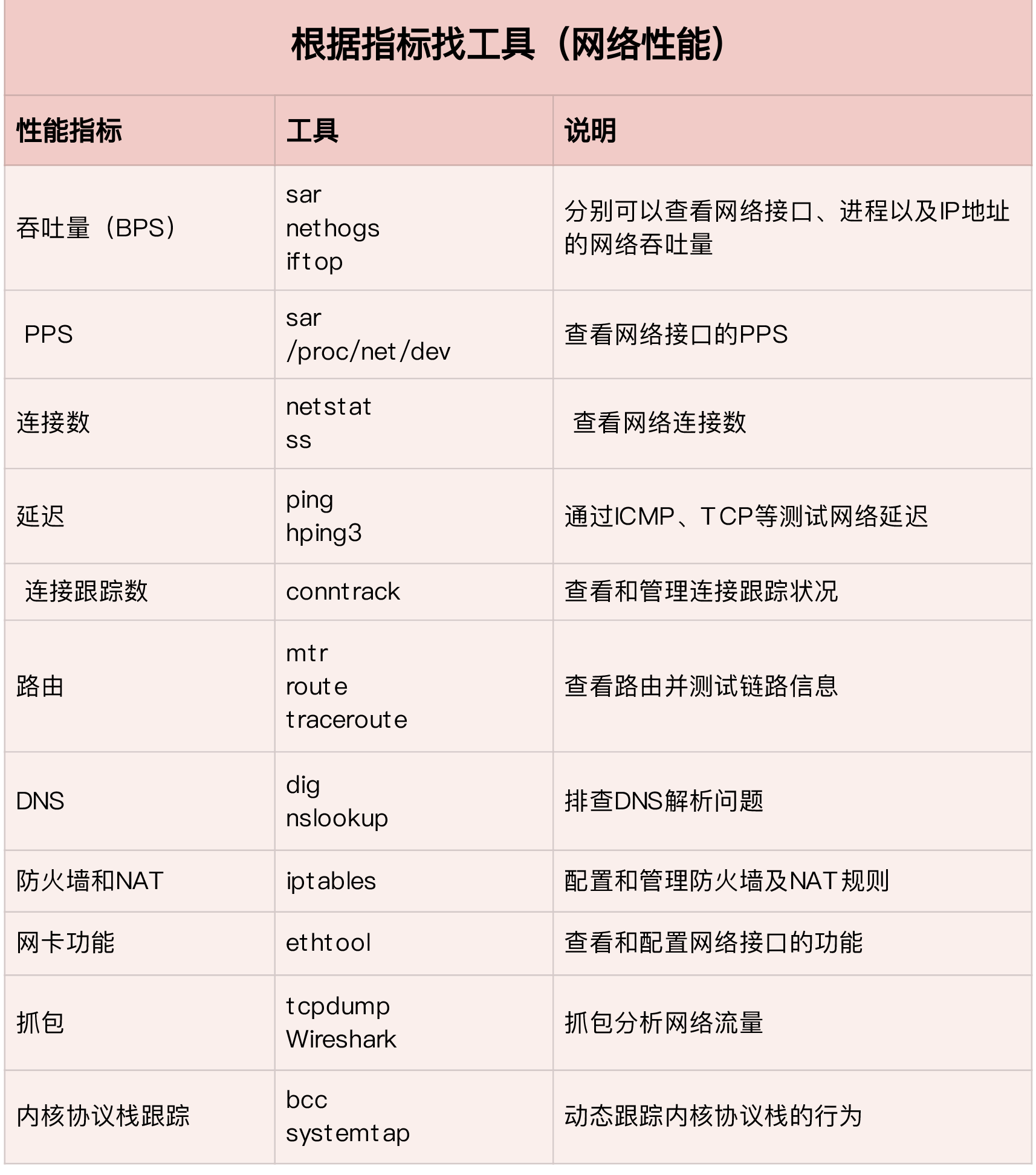

性能指标和工具

各层性能优化

获得网络基准测试报告，然后通过相关性能工具，定位出网络性能瓶颈。再 接下来的优化工作

应用程序--主要对网络 I/O 和进程自身工作模型的优化。

• 网络 I/O 的角度

  • I/O 多路复用技术 epoll，主要用来取代 select 和 poll。是解决 C10K 问题的关键
  • 使用异步 I/O（Asynchronous I/O，AIO）。AIO 允许应用程序同时发起很多 I/O 操作，而不用等待这些操作完成。等到 I/O 完成后，系统会用事件通知的方式，告诉应 用程序结果。不过，AIO 的使用比较复杂，你需要小心处理很多边缘情况。

• 进程的工作模型角度

  • 第一种，主进程 + 多个 worker 子进程。其中，主进程负责管理网络连接，而子进程负责 实际的业务处理。这也是最常用的一种模型。
  • 第二种，监听到相同端口的多进程模型。在这种模型下，所有进程都会监听相同接口，并且 开启 SO_REUSEPORT 选项，由内核负责，把请求负载均衡到这些监听进程中去。

• 应用层的网络协议优化：

  • 使用长连接取代短连接，可以显著降低 TCP 建立连接的成本。在每秒请求次数较多时， 这样做的效果非常明显。
  • 使用内存等方式，来缓存不常变化的数据，可以降低网络 I/O 次数，同时加快应用程序 的响应速度。
  • 使用 Protocol Buffer 等序列化的方式，压缩网络 I/O 的数据量，可以提高应用程序的吞 吐。
  • 使用 DNS 缓存、预取、HTTPDNS 等方式，减少 DNS 解析的延迟，也可以提升网络 I/O 的整体速度。

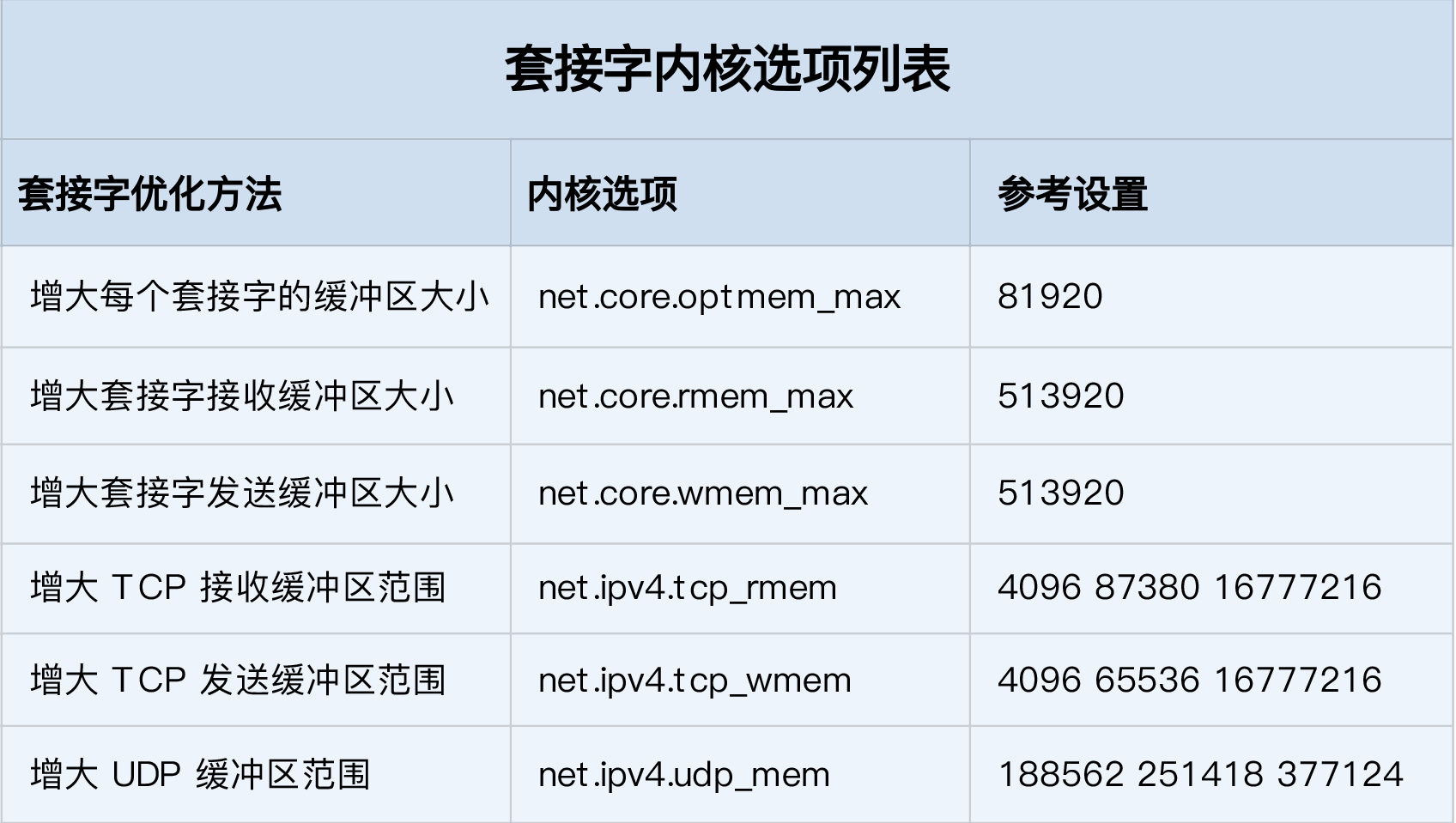

套接字--优化套接字的缓冲区大小

屏蔽掉 Linux 内核中不同协议的差异，为应用程序提供统一的访问接口。

每个套接字，都有一个读写缓冲区。读缓冲区，缓存了远端发过来的数据。如果读缓冲区已满，就不能再接收新的数据。写缓冲区，缓存了要发出去的数据。如果写缓冲区已满，应用程序的写操作就会被阻塞。

为了提高网络的吞吐量，增大每个套接字的缓冲区大小

• tcp_rmem 和 tcp_wmem 的三个数值分别是 min，default，max，系统会根据这些设 置，自动调整 TCP 接收发送缓冲区的大小。
• udp_mem 的三个数值分别是 min，pressure，max，系统会根据这些设置，自动调整 UDP 发送缓冲区的大小。

发送缓冲区大小，理想数值是吞吐量 * 延迟，这样才可以达到最大网络利用 率。

套接字接口还提供了一些配置选项，用来修改网络连接的行为： 为 TCP 连接设置 TCP_NODELAY 后，就可以禁用 Nagle 算法；为 TCP 连接开启 TCP_CORK 后，可以让小包聚合成大包后再发送（注意会阻塞小包的 发送）；使用 SO_SNDBUF 和 SO_RCVBUF ，可以分别调整套接字发送缓冲区和接收缓冲区的大 小。

传输层--主要是优化 TCP 和 UDP 协议

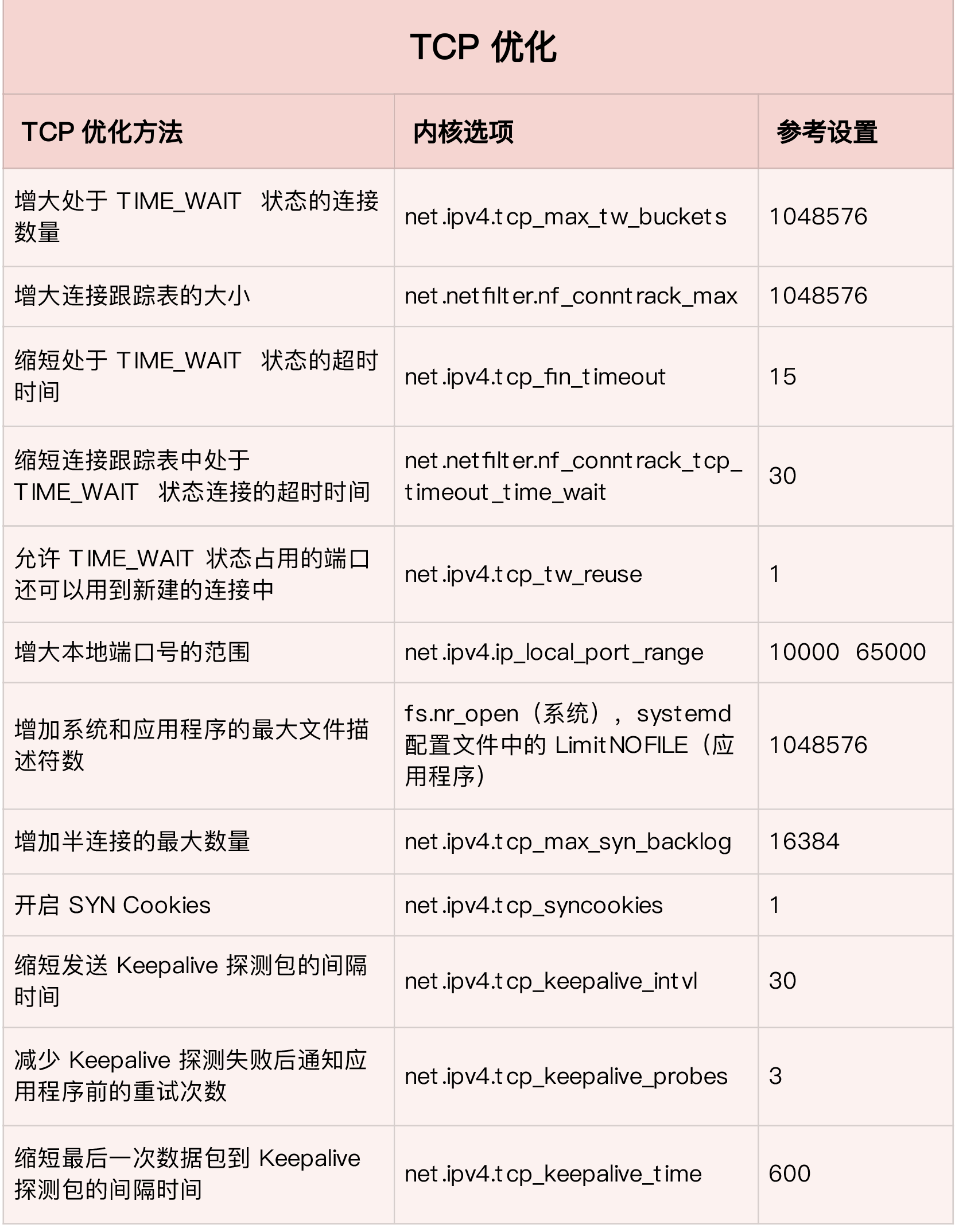

TCP 协议的优化

临时修改使用sysctl，持久化写入文件/etc/sysctl.conf

• 第一类，在请求数比较大的场景下，你可能会看到大量处于 TIME_WAIT 状态的连接，它们会占用大量内存和端口资源。这时，我们可以优化与 TIME_WAIT 状态相关的内核选 项
  • 增大处于 TIME_WAIT 状态的连接数量 net.ipv4.tcp_max_tw_buckets ，并NAT增大连接跟踪表的大小 net.netfilter.nf_conntrack_max。
  • 减小 net.ipv4.tcp_fin_timeout 和 net.netfilter.nf_conntrack_tcp_timeout_time_wait ，让系统尽快释放它们所占用的资源。
  • 开启端口复用 net.ipv4.tcp_tw_reuse。这样，被 TIME_WAIT 状态占用的端口，还能用 到新建的连接中。
  • 增大本地端口的范围 net.ipv4.ip_local_port_range 。这样就可以支持更多连接，提高整 体的并发能力。
  • 增加最大文件描述符的数量。你可以使用 fs.nr_open 和 fs.file-max ，分别增大进程和 系统的最大文件描述符数；或在应用程序的 systemd 配置文件中，配置 LimitNOFILE ，设置应用程序的最大文件描述符数。
• 第二类，为了缓解 SYN FLOOD 等，利用 TCP 协议特点进行攻击而引发的性能问题，你可 以考虑优化与 SYN 状态相关的内核选项
  • 增大 TCP 半连接的最大数量 net.ipv4.tcp_max_syn_backlog ，或者开启 TCP SYN Cookies net.ipv4.tcp_syncookies ，来绕开半连接数量限制的问题（注意，这两个选项 不可同时使用）。
  • 减少 SYN_RECV 状态的连接重传 SYN+ACK 包的次数 net.ipv4.tcp_synack_retries。
• 第三类，在长连接的场景中，通常使用 Keepalive 来检测 TCP 连接的状态，以便对端连接 断开后，可以自动回收。但是，系统默认的 Keepalive 探测间隔和重试次数，一般都无法 满足应用程序的性能要求。所以，这时候你需要优化与 Keepalive 相关的内核选项，比 如：
  • 缩短最后一次数据包到 Keepalive 探测包的间隔时间 net.ipv4.tcp_keepalive_time； 缩短发送 Keepalive 探测包的间隔时间 net.ipv4.tcp_keepalive_intvl；
  • 减少 Keepalive 探测失败后，一直到通知应用程序前的重试次数 net.ipv4.tcp_keepalive_probes。

服务器端开启 Nagle 算法，而客户 端开启延迟确认机制，就很容易导致网络延迟增大。

在使用 NAT 的服务器上，如果开启 net.ipv4.tcp_tw_recycle ，就很容易导致各种 连接失败。

UDP协议的优化

UDP 提供了面向数据报的网络协议，它不需要网络连接，也不提供可靠性保障。

增大套接字缓冲区大小以及 UDP 缓冲区范围；

增大本地端口号的范围；

根据 MTU 大小，调整 UDP 数据包的大小，减少或者避免分片的发生。

网络层--主要是优化路由、转发、分片以及 ICMP 协议；

网络层，负责网络包的封装、寻址和路由，包括 IP、ICMP 等常见协议。在网络层，最主 要的优化，其实就是对路由、 IP 分片以及 ICMP 等进行调优。

• 第一种，从路由和转发的角度出发，你可以调整下面的内核选项。
  • 在需要转发的服务器中，比如用作 NAT 网关的服务器或者使用 Docker 容器时，开启 IP 转发，即设置 net.ipv4.ip_forward = 1。
  • 调整数据包的生存周期 TTL，比如设置 net.ipv4.ip_default_ttl = 64。注意，增大该值会 降低系统性能。
  • 开启数据包的反向地址校验，比如设置 net.ipv4.conf.eth0.rp_filter = 1。这样可以防止 IP 欺骗，并减少伪造 IP 带来的 DDoS 问题。
• 第二种，从分片的角度出发，最主要的是调整 MTU（Maximum Transmission Unit）的 大小。
  • 通常，MTU 的大小应该根据以太网的标准来设置。以太网标准规定，一个网络帧最大为 1518B，那么去掉以太网头部的 18B 后，剩余的 1500 就是以太网 MTU 的大小。 在使用 VXLAN、GRE 等叠加网络技术时，要注意，网络叠加会使原来的网络包变大，导致 MTU 也需要调整。
  • 比如，就以 VXLAN 为例，它在原来报文的基础上，增加了 14B 的以太网头部、 8B 的 VXLAN 头部、8B 的 UDP 头部以及 20B 的 IP 头部。换句话说，每个包比原来增大了 50B。我们就需要把交换机、路由器等的 MTU，增大到 1550， 或者把 VXLAN 封包前 （比如虚拟化环境中的虚拟网卡）的 MTU 减小为 1450。
  • 现在很多网络设备都支持巨帧，如果是这种环境，你还可以把 MTU 调大为 9000， 以提高网络吞吐量。
• 第三种，从 ICMP 的角度出发，为了避免 ICMP 主机探测、ICMP Flood 等各种网络问 题，你可以通过内核选项，来限制 ICMP 的行为。
  • 禁止 ICMP 协议，即设置 net.ipv4.icmp_echo_ignore_all = 1。这样，外 部主机就无法通过 ICMP 来探测主机。
  • 禁止广播 ICMP，即设置 net.ipv4.icmp_echo_ignore_broadcasts = 1。

链路层--主要是优化网络包的收发、网络功能卸载以及网卡选项。

链路层负责网络包在物理网络中的传输，比如 MAC 寻址、错误侦测以及通过网卡传输网络 帧等。

由于网卡收包后调用的中断处理程序（特别是软中断），需要消耗大量的 CPU。所以，将这些中断处理程序调度到不同的 CPU 上执行，就可以显著提高网络吞吐量。这通常可以采 用下面两种方法。

• 为网卡硬中断配置 CPU 亲和性（smp_affinity），或者开启 irqbalance 服 务。
• 可以开启 RPS（Receive Packet Steering）和 RFS（Receive Flow Steering），将应用程序和软中断的处理，调度到相同 CPU 上，这样就可以增加 CPU 缓存命中率，减少网络延迟。

原来在内核中通过软件处理的功能，可以卸载到网卡 中，通过硬件来执行：

• TSO（TCP Segmentation Offload）和 UFO（UDP Fragmentation Offload）：在 TCP/UDP 协议中直接发送大包；而 TCP 包的分段（按照 MSS 分段）和 UDP 的分片 （按照 MTU 分片）功能，由网卡来完成 。
• GSO（Generic Segmentation Offload）：在网卡不支持 TSO/UFO 时，将 TCP/UDP 包的分段，延迟到进入网卡前再执行。这样，不仅可以减少 CPU 的消耗，还可以在发生 丢包时只重传分段后的包。
• LRO（Large Receive Offload）：在接收 TCP 分段包时，由网卡将其组装合并后，再 交给上层网络处理。不过要注意，在需要 IP 转发的情况下，不能开启 LRO，因为如果多 个包的头部信息不一致，LRO 合并会导致网络包的校验错误。
• GRO（Generic Receive Offload）：GRO 修复了 LRO 的缺陷，并且更为通用，同时支 持 TCP 和 UDP。
• RSS（Receive Side Scaling）：也称为多队列接收，它基于硬件的多个接收队列，来分 配网络接收进程，这样可以让多个 CPU 来处理接收到的网络包。
• VXLAN 卸载：也就是让网卡来完成 VXLAN 的组包功能。

对网络接口本身优化网络的吞吐量：

• 开启网络接口的多队列功能。这样，每个队列就可以用不同的中断号，调度到不同 CPU 上执行，从而提升网络的吞吐量。
• 增大网络接口的缓冲区大小，以及队列长度等，提升网络传输的吞吐量（注 意，这可能导致延迟增大）。
• 你使用 Traffic Control 工具，为不同网络流量配置 QoS。

一种极限场景。C10M 问题，

在单机并发 1000 万的场景中，对 Linux 网络协议栈进行的各种优化策略，基本都没有太 大效果。因为这种情况下，网络协议栈的冗长流程，其实才是最主要的性能负担。

• 第一种，使用 DPDK 技术，跳过内核协议栈，直接由用户态进程用轮询的方式，来处理网 络请求。同时，再结合大页、CPU 绑定、内存对齐、流水线并发等多种机制，优化网络包 的处理效率。
• 使用内核自带的 XDP 技术，在网络包进入内核协议栈前，就对其进行处理，这样 也可以实现很好的性能。

最大连接数是不是受限于 65535 个端口

无论 TCP 还是 UDP，端口号都只占 16 位，也就说其最大值也只有 65535。那 是不是说，如果使用 TCP 协议，在单台机器、单个 IP 地址时，并发连接数最大也只有 65535 呢

Linux 协议栈，通过五元组来标志一个连接（即协议，源 IP、源端口、目的 IP、目的端口)。

对客户端来说，每次发起 TCP 连接请求时，都需要分配一个空闲的本地端口，去连接远端 的服务器。由于这个本地端口是独占的，所以客户端最多只能发起 65535 个连接。

对服务器端来说，其通常监听在固定端口上（比如 80 端口），等待客户端的连接。根据五 元组结构，我们知道，客户端的 IP 和端口都是可变的。如果不考虑 IP 地址分类以及资源限 制，服务器端的理论最大连接数，可以达到 2 的 48 次方（IP 为 32 位，端口号为 16 位），远大于 65535。

客户端最大支持 65535 个连接，而服务器端可支持的连接数是海量的。 当然，由于 Linux 协议栈本身的性能，以及各种物理和软件的资源限制等，这么大的连接 数，还是远远达不到的（实际上，C10M 就已经很难了）。
