12、BGP路径属性
路径属性分类
公认属性：所有BGP路由器都能够识别
- 公认必遵：包括再每个Update消息里
- 公认任意：可能包括再某些Update消息里
可选属性：许需要都被BGP路由器所识别
- 可选过度：即使BGP设备不识别此类属性依然会接受该类属性并通告给其他对等体。
- 可选非过度：如果BGP设备不识别此类属性，则不会通告给其他对等体。
公认必遵
AS_Path
该属性为公认必遵属性，是前往目标网络的路由经过的AS号列表；
作用：确保路由在EBGP对等体之间传递无环；另外也作为路由优选的衡量标准之一；
- AS_Path防止环路：当接受到的路由的AS_Path中存在自身的AS号时，不接收该路由。
- 再两条路由其他条件相同的情况下，会选择AS_Path属性值较短的路由，即经过的AS较少的路由。

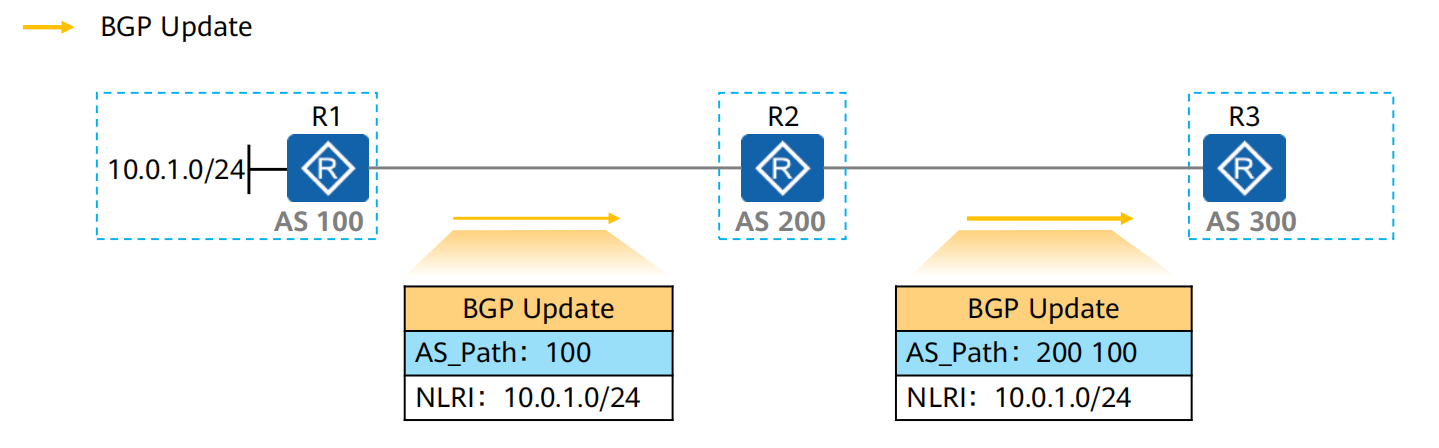

路由在被通告给EBGP对等体时，路由器会在该路由的AS_Path中追加上本地的AS号；通告给IBGP对等体时，则不会发生改变。
路由经过的AS的顺序，是从AS_Path从右往左的顺序。

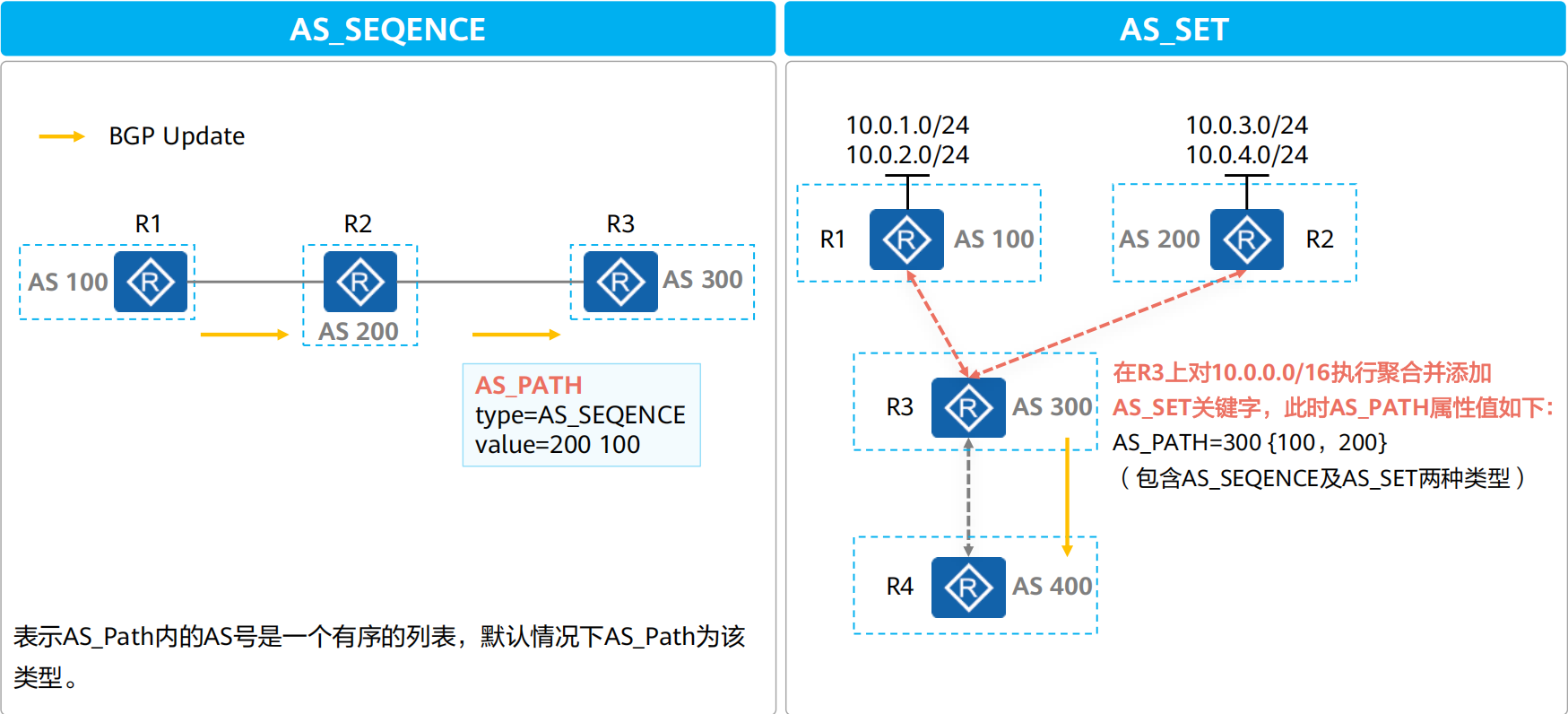

AS_Path类型：
- 默认是AS_SEQENCE类型，是一个有序的列表。
- AS_SET类型则是无序的集合。

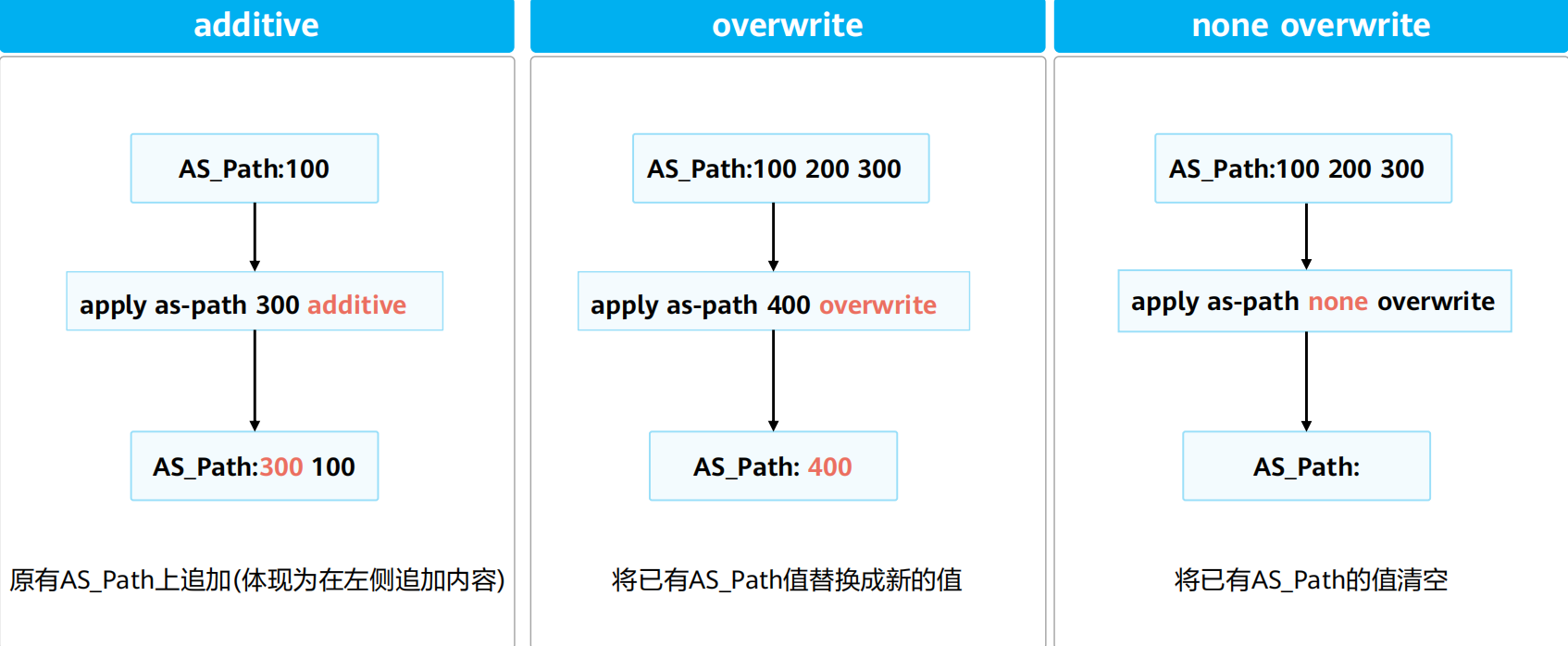

修改AS_Path：
使用Route-Policy修改BGP路由的AS_Path属性时，可以使用以下三种方式：
Origin
Origin标识了BGP路由的起源。
| 起源名称 | 标记 | 描述 |
|---|---|---|
| IGP | i | 如果路由是由始发的BGP路由器使用network命令注入到BGP的，那么该 BGP路由的Origin属性为IGP |
| EGP | e | 如果路由是通过EGP协议学习到的，那么该BGP路由的Origin属性为EGP |
| Incomplete | ? | 如果路由是通过其他方式学习到的，则Origin属性为lncomplete（不完整的）。例如通过import-route命令引l入到BGP的路由 |
在其他条件都相同的情况下，BGP将按如Origin的下顺序优选路由：IGP > EGP > Incomplete。
Next_Hop
用于指定到达目标网络的下一跳地址。
当路由器学习到BGP路由后，需对BGP路由的Next_Hop属性值进行检查，该属性值（IP地址）必须在本地路由可达，如果不可达，则这条BGP路由不可用。
设备对BGP路由的缺省Next_Hop属性值的设置规则如下：
- 向EBGP对等体发布路由时，把Next_Hop设置为本地与对端建立BGP邻居关系的接口地址（即自己的TCP连接源地址）。
- 将本地始发的路由发布给IBGP对等体时，把Next_Hop设置为本地与对端建立BGP邻居关系的接口地址。
- 将从EBGP收到的路由传递给IBGP时，会保持下一跳属性不变。

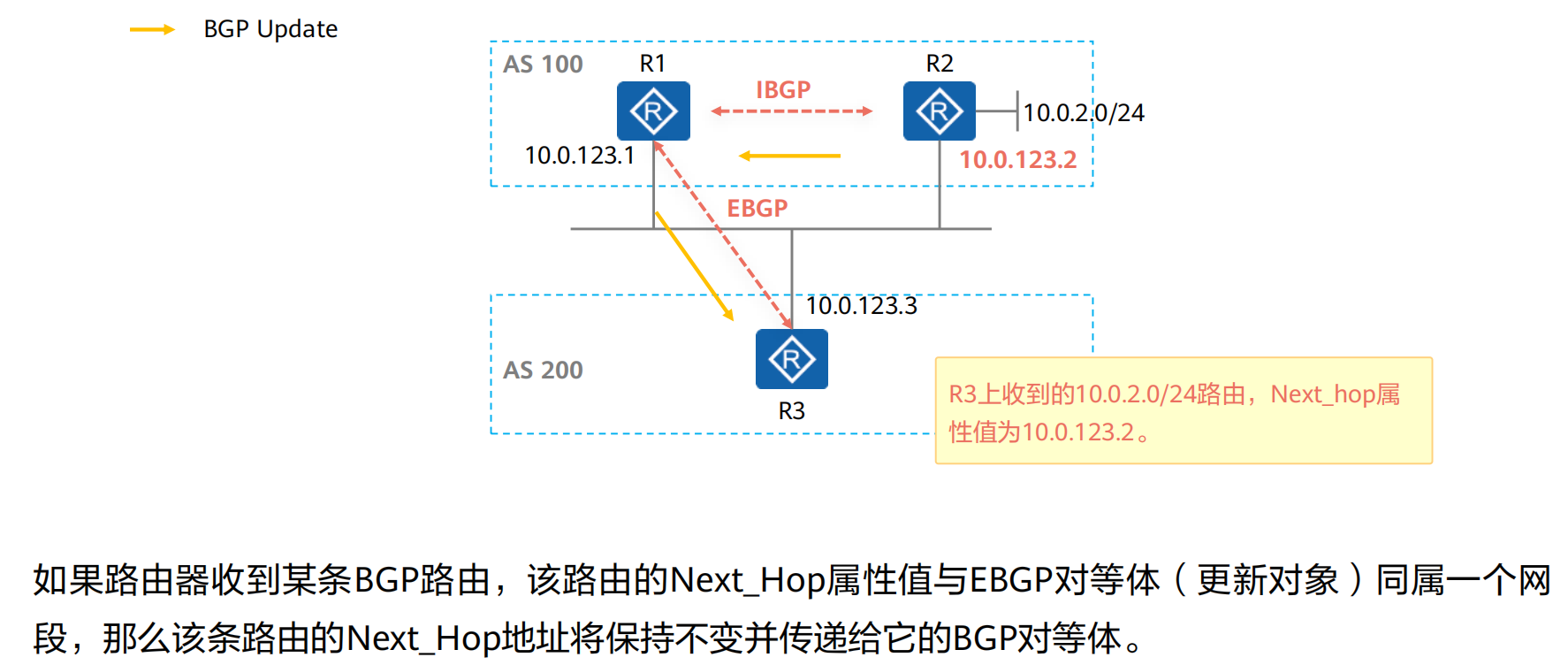

- 收到某条路由，Next_Hop属性值与EBGP对等体（更新对象）同属一个网段，那么将保持Next_Hop不变，传递给EBGP。

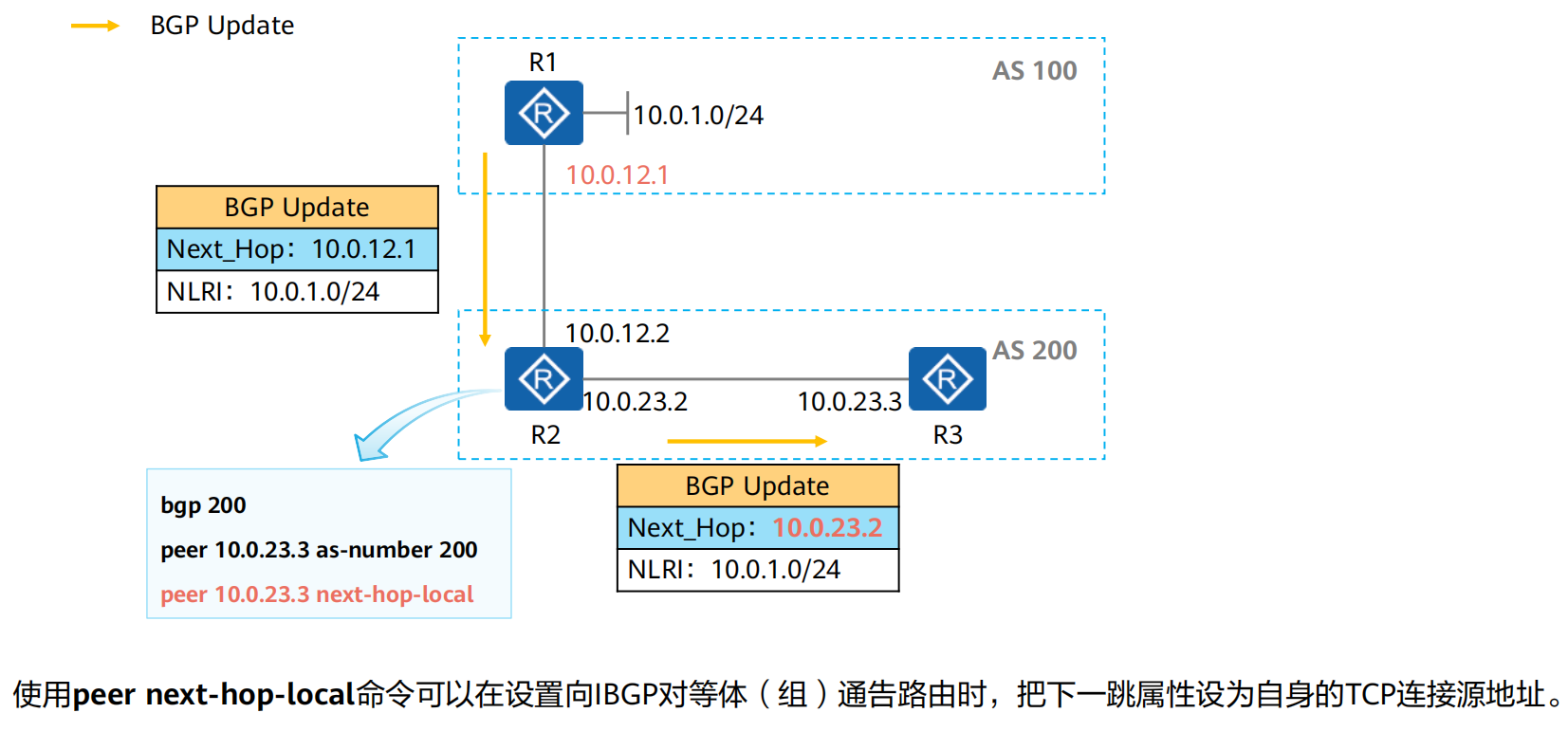

修改Next_Hop属性
公认任意
Local_Preference
本地优先级属性，用于告诉AS中的路由器，哪条路径是离开本AS的首选路径。值越大越优，默认为100。
只能传递给IBGP，不能传递给EBGP对等体。
可以在AS边界路由器上使用Import方向的策略来修改Local_Preference属性值。也就是在收到路由之后，在本地为路由赋予Local_Preference。
可使用下面的命令修改缺省的Local_Preference值。
bgp default local-preference
路由器在向其EBGP对等体发送路由更新时，不能携带Local_Preference属性，但是对方接收路由之后，会在本地为这条路由赋一个缺省Local_Preference值（100），然后再将路由传递给自己的IBGP对等体。
本地使用network命令及import-route命令引入的路由， Local_Preference为缺省值100，并能在AS内向其他IBGP对等体传递。
可选过度
是一种路由标记，用于简化路由策略的执行。
可以将某些路由分配一个特定的Community属性值，之后就可以基于Community值而不是网络前缀/掩码信息来匹配路由并执行相应的策略了。

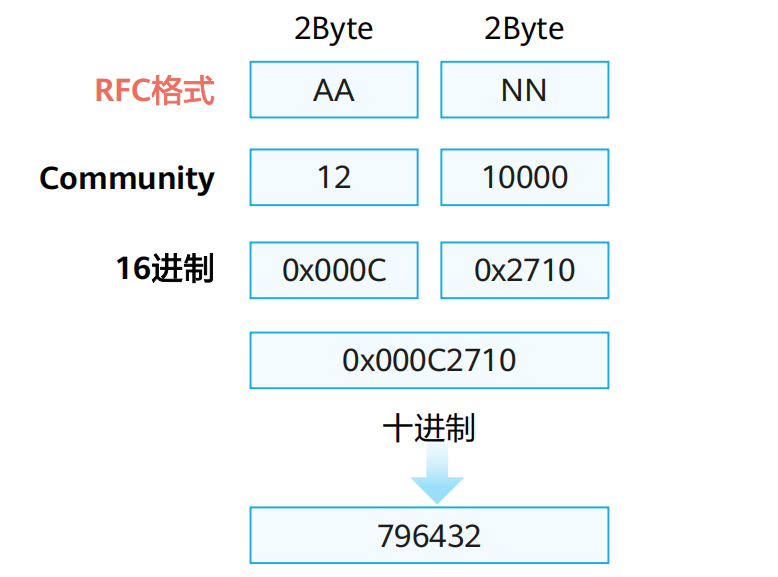

Community属性值长度为32bit，也就是4Byte。可使用两种形式呈现：
- 十进制整数格式。
- AA：NN格式，其中AA表示AS号，NN是自定义的编号。
Community属性又分为自定义团体属性和公认团体属性。

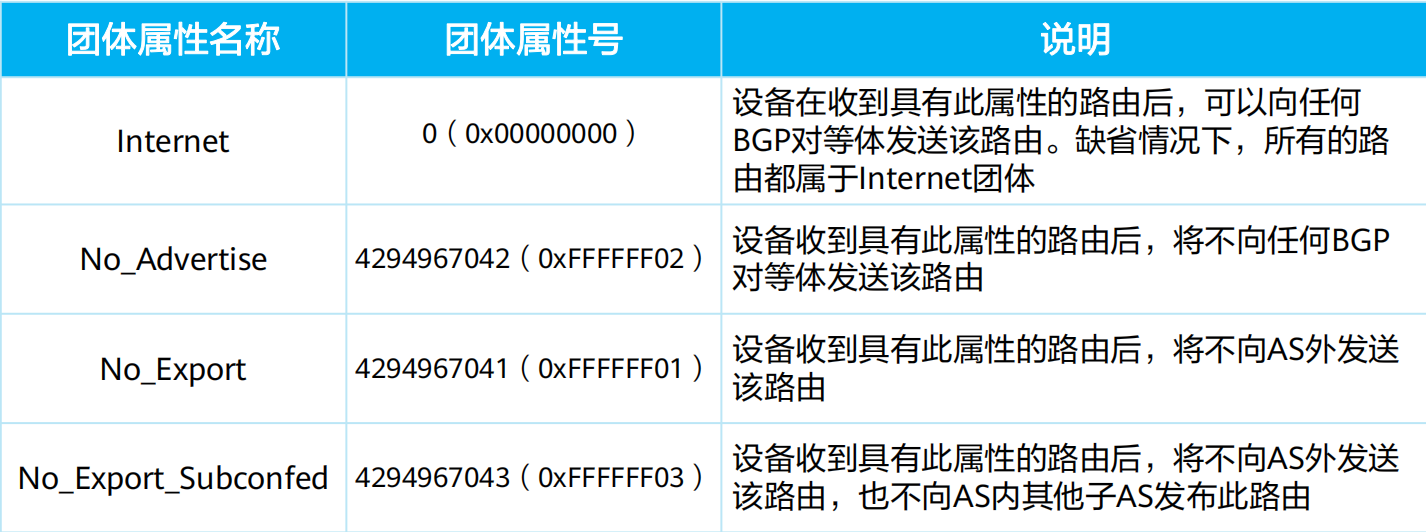

RFC1997定义的公认Community属性：
可选非过度

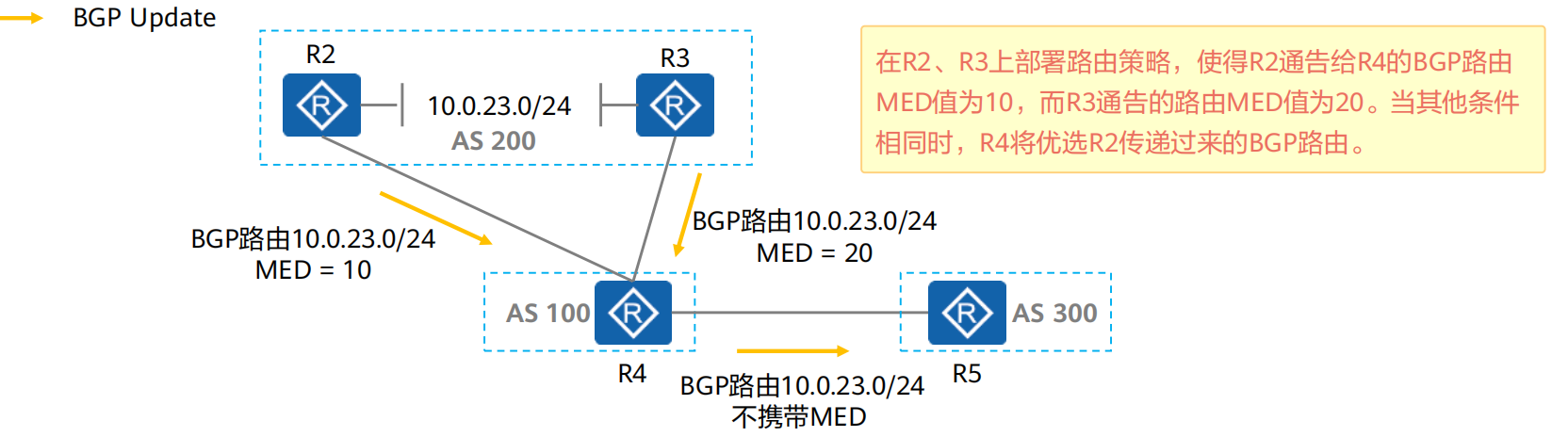

MED
MED（Multi-Exit Discriminator，多出口鉴别器）是可选非过渡属性，是一种度量值，用于向外部对等体指出进入本AS的首选路径，即当进入本AS的入口有多个时，AS可以使用MED动态地影响其他AS选择进入的路径。
MED属性值越小则BGP路由越优。
MED主要用于在AS之间影响BGP的选路。MED被传递给EBGP对等体后，对等体在其AS内传递路由时，携带该MED值，但将路由再次传递给其EBGP对等体时，缺省不会携带MED属性。
缺省情况下，路由器只比较来自同一相邻AS的BGP路由的MED值，也就是说如果去往同一个目的地的两条路由来自不同的相邻AS，则不进行MED值的比较。
一台BGP路由器将路由通告给EBGP对等体时，是否携带MED属性，需要根据以下条件进行判断（不对EBGP对等体使用策略的情况下）：
- 如果该BGP路由是本地始发（本地通过network或import-route命令引入）的，则缺省携带MED属性发送给EBGP对等体。
- 如果该BGP路由为从EBGP对等体学习到，那么该路由传递给EBGP对等体时缺省不会携带MED属性。
- 在IBGP对等体之间传递路由时，MED值会被保留并传递，除非部署了策略，否则MED值在传递过程中不发生改变也不会丢失。
MED的默认操作

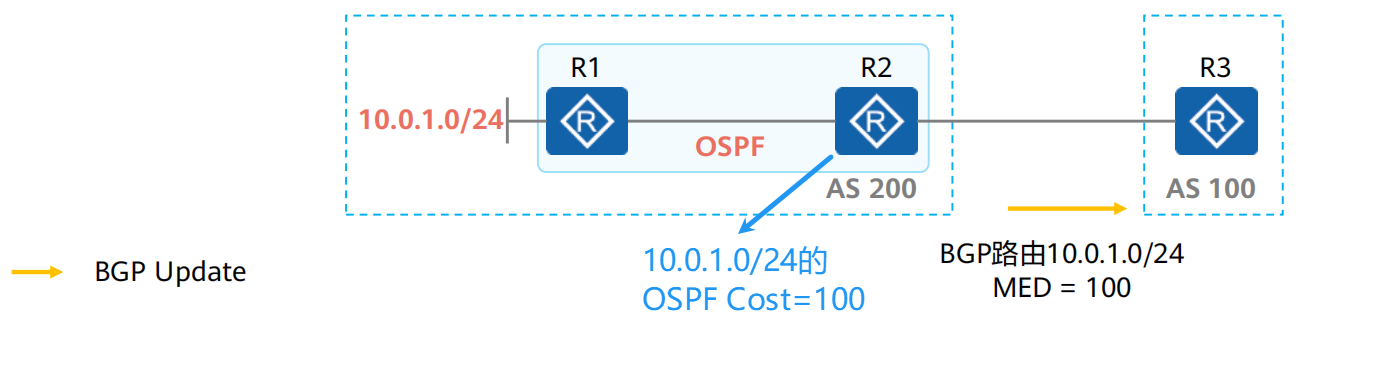

如果路由器通过IGP学习到一条路由，并通过network或import-route的方式将路由引入BGP，产生的BGP路由的MED值继承路由在IGP中的metric。
如果路由器将本地直连、静态路由通过network或import-route的方式引入BGP，那么这条BGP路由的MED为0，因为直连、静态路由cost为0。
可以使用default med命令修改缺省的MED值，default med命令只对本设备上用import-route命令引入的路由和BGP的聚合路由生效。
Atomic_Aggregate和Aggregator

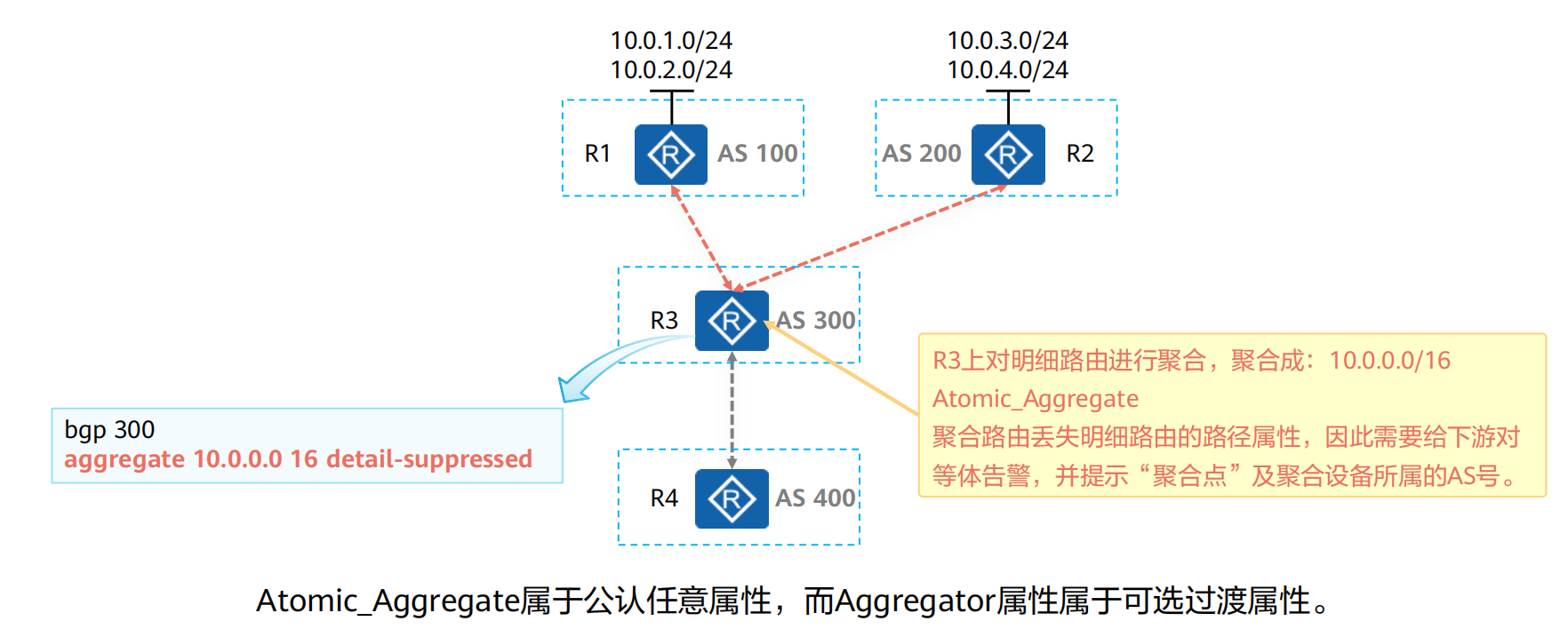

R3上通过aggregate命令将BGP路由10.0.1.0/24、10.0.2.0/24、10.0.3.0/24、10.0.4.0/24聚合成了10.0.0.0/16，并使用detail-suppressed抑制了明细路由的对外发布，R3只会将聚合后的BGP路由传递给R4，而不传递聚合前的明细路由。
Atomic_Aggregate（原子聚合）是一个公认自由决定属性，它只相当于一种预警标记，而并不承载任何信息。当路由器收到一条BGP路由更新且发现该条路由携带Atomic_Aggregate属性时，它便知道该条路由可能出现了路径属性的丢失，此时该路由器把这条路由再通告给其他对等体时，需保留路由的Atomic_Aggregate属性。另外，收到该路由更新的路由器不能将这条路由再度明细化。
另一个重要的属性是Aggregator（聚合者），这是一个可选传递属性，当路由聚合被执行时，执行路由聚合操作的路由器可以为该聚合路由添加Aggregator属性，并在该属性中记录本地AS号及自己的Router-ID，因此Aggregator属性用于标记路由聚合行为发生在哪个AS及哪台BGP路由器上。
Preferred-Value
Preferred-Value（协议首选值）是华为设备的特有属性，该属性仅在本地有效。用于BGP路由优选。
取值范围：0~65535；该值越大，则路由越优先。
Preferred-Value只能在路由器本地配置，而且只影响本设备的路由优选。该属性不会传递给任何BGP对等体。
实验

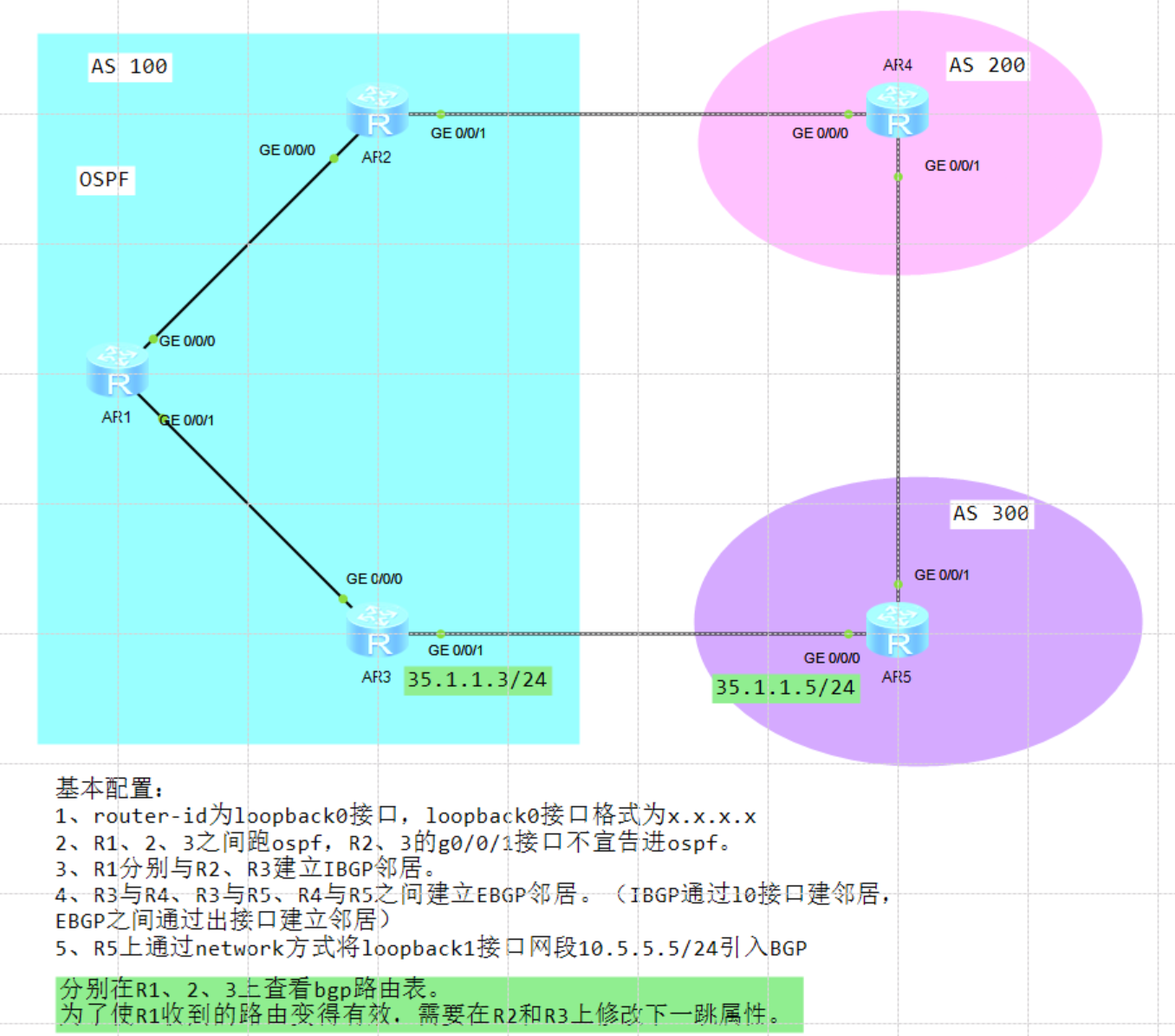

实验目的：掌握如何修改BGP路由的下一跳属性，熟悉BGP AS_Path属性控制选路的应用场景。
接口配置、ospf配置、BGP基本配置省略。
在R5中引入10.5.5.5/24网段：
bgp 300
network 10.5.5.5 24
查看各路由器的路由表：

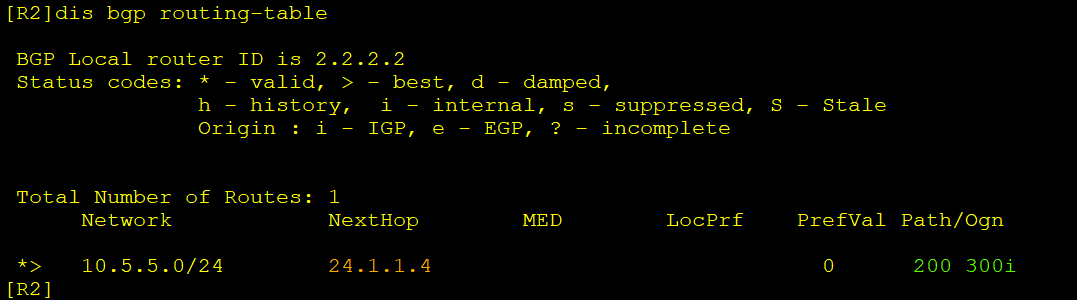

R2的路由表如下，因为R2与R4是EBGP邻居，所以R4将路由传递给R2时会将下一跳改为自己（TCP连接源地址）。同时，path属性中记录了该条路由经过的AS。
R3的路由表如下，下一跳是R5的tcp连接源地址。

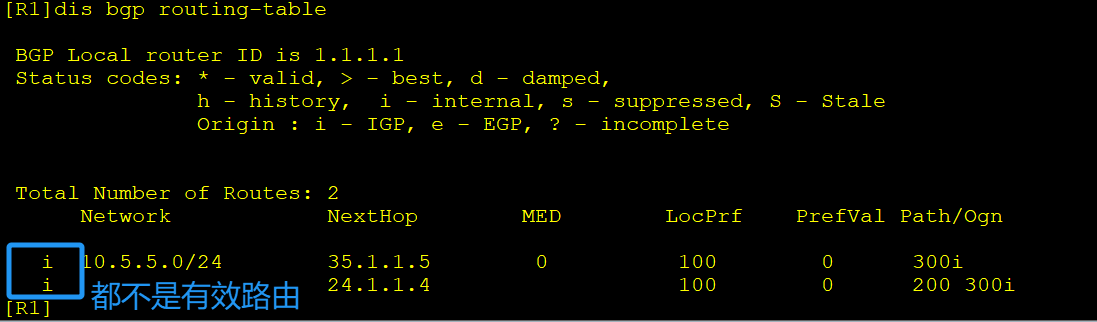

R1的路由表如下。可以看到，R1中有两条路由，但都不是可用路由，因为下一跳不可达。
BGP路由器将从EBGP收到的路由传递给IBGP邻居时不会改变下一跳地址。
*号表示有效路由，>表示最优路由。
现在，在R2、R3中修改下一跳属性，将下一跳属性修改为自己的TCP连接源地址。
[R2-bgp]peer 1.1.1.1 next-hop-local
[R3-bgp]peer 1.1.1.1 next-hop-local
这样，当R2、R3收到来自EBGP的路由，要发给1.1.1.1时，就会将路由的下一跳修改为本地（与1.1.1.1建立邻居的TCP链接 源地址）

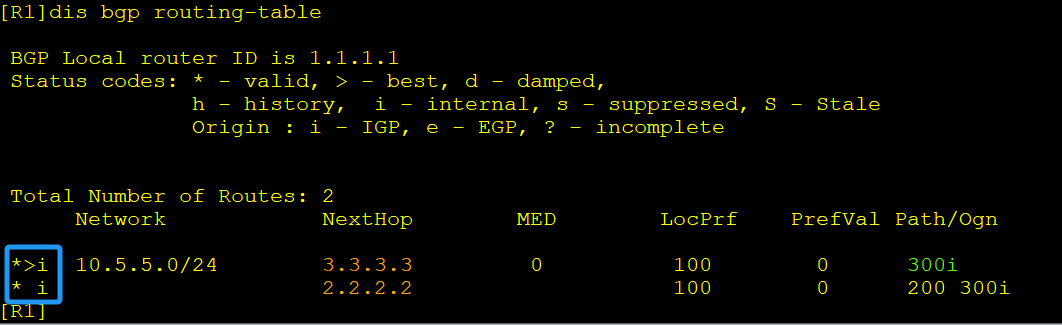

再次查看R1中的BGP路由表。
可以看到，两条路由都变得有效了。而之所以下一跳为3.3.3.3的路由被优选，是因为它的path属性最短（其他条件都相同）。
