操作系统原理-清华大学



 通过段号找到所在物理内存的起始地址，段表里存的是逻辑地址的段号和物理地址的段号之间的映射关系。     段表由操作系统来建立

段表的信息：段的起始地址，长度的限制

段的起始地址+偏移量    来查找在物理地址的位置把相应的数据取出来交给cpu做处理



分页机制







 一个程序在运行的时候，这个程序本身的地址（逻辑地址）是连续的空间，将页号作为一个索引查页表，页表存的是以页号为索引的对应的帧号    加上偏移（和页的偏移一致）得到物理地址



 页表由操作系统建立  分页机制页偏移大小是固定的

逻辑地址空间为连续的，映射到物理地址空间不一定连续，这样可以减少内存碎片

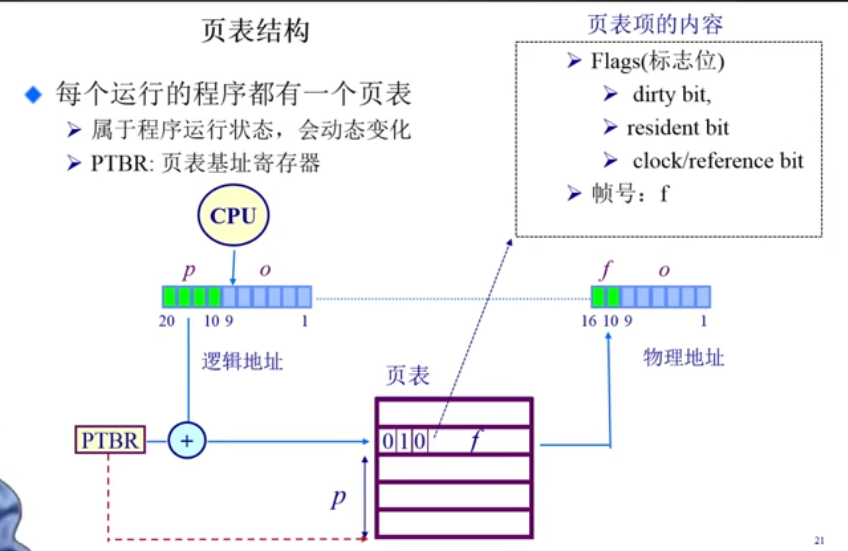

 页表概述

标志位：存在属性(有可能有一部分逻辑地址空间没有映射到物理地址空间) ,读过，写过

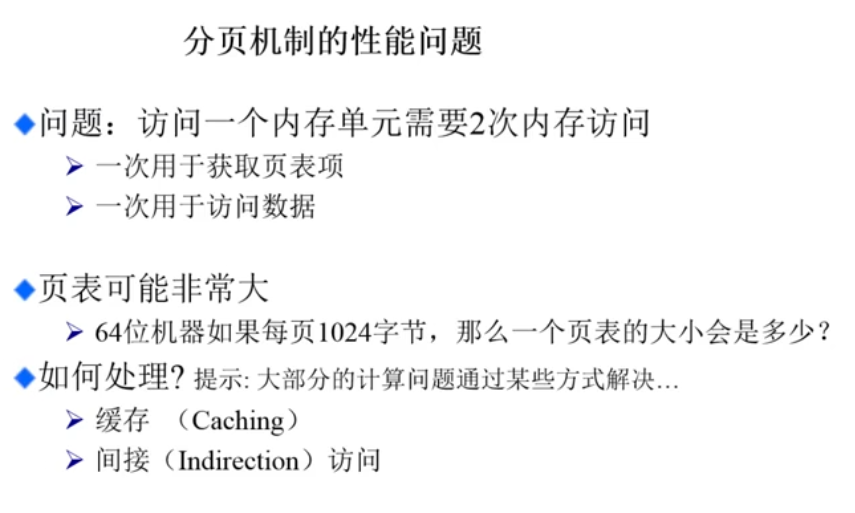

 分页性能机制的问题



缓存

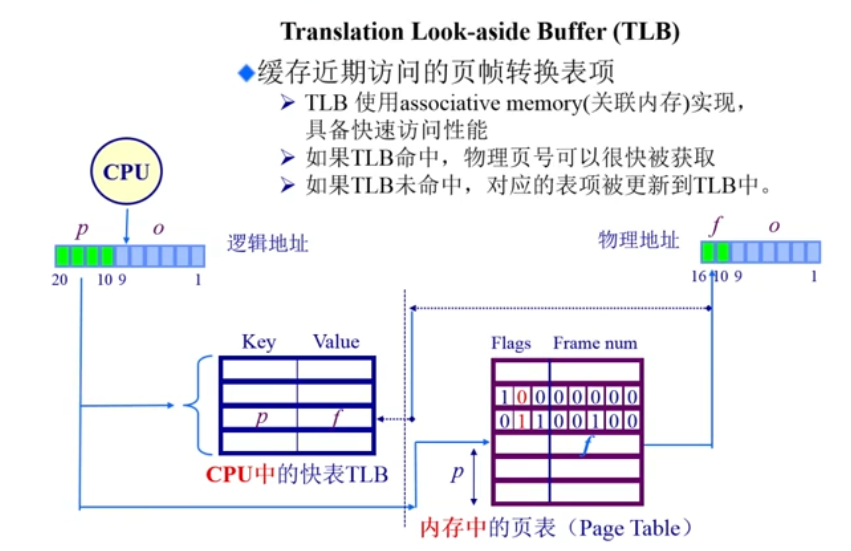

把经常访问的页表项放到TLB中，此时就不需要查页表，当CPU得到一个逻辑地址，首先根据p查TLB，如果TLB存在p,很容易找到f,

当TLB表项不存在，就要去页表中查



通过某种机制可以使得TLB确实尽量少（编程的时候需要注意的)  X86而言有硬件完成

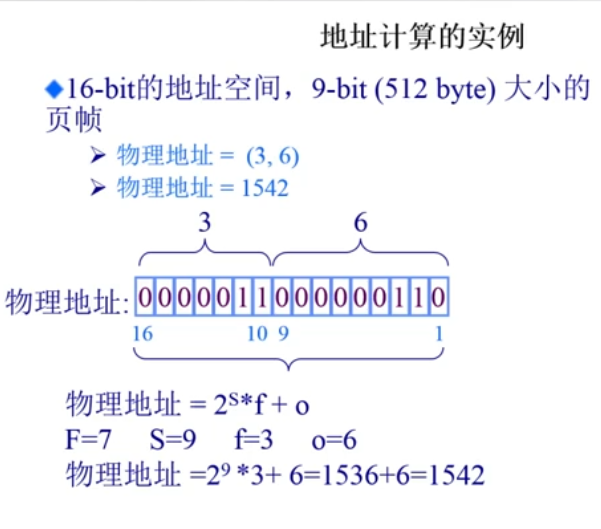

页的offset和页帧的offset大小是一样的



二级页表

寻址的时候首先找一级页表，把p1的number作为index，查找一级页表的页表项（存的是二级页表的起始地址),根据p2作为二级页表的Index,查找二级页表的页表项，找到帧号

这里体现了二级页表的另一个好处，就是p1对应的位置是flags，假如说resident bit是0，那么整个二级页表都不用在内存中保存，这个是一级页表无法实现的！





多级页表   目的：节省空间，虽然访问页表的开销会很大，但是节省了空间，以时间换空间了

例如64位系统采用5级页表。

反向页表

尽量使页表大小与逻辑空间大小没有那么大关系，和物理空间有对应关系

大空间地址问题

反向页表的实现

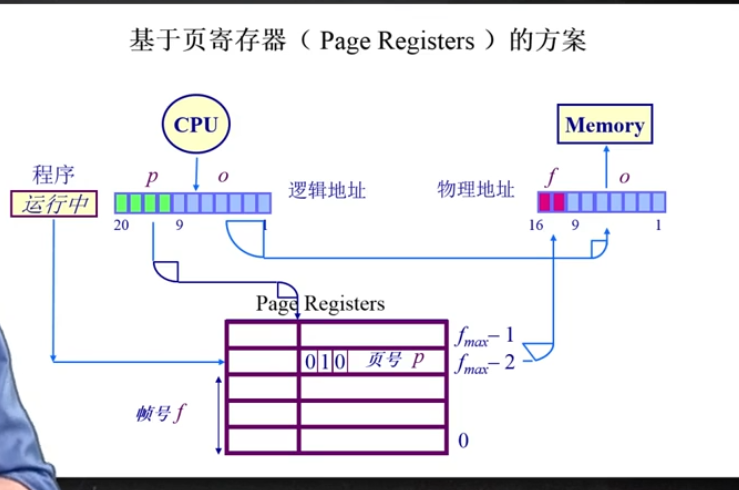

基于页寄存器page registers的方案

使用页寄存器

index不再是页号，而是页帧号（物理地址），页表下的内容为页号

residence bit：此帧是否被占用；
occupier：对应的页号p；
protection bit：保护位；

比如

物理内存大小：4096 * 4096 KB = 16 MB
页面大小：4064 bytes = 4 KB
页帧数： 4K
页寄存器使用的空间(假设是8 bytes的register)：8 * 4096 = 32 KB
页寄存器的额外开销：32 KB / 16 MB = 0.2%
虚拟内存的大小：任意
可以看出内存开销很小。

实现:基于关联内存associative memory的方案

存在的问题
如果帧数较少，页寄存器可以被放置在关联内存中；
在关联内存中查找逻辑页号，成功了，帧号就被提取出来；失败了，页错误异常page fault。
限制这种方案的因素包括，大量的关联内存非常昂贵(难以在单个时钟周期内完成；耗电)。

实现:基于哈希表的方案

 述方法可能导致一个key出现2个以上的value对应。
这种方式仍然需要把反向页表放在内存中，做hash计算的时候还需要在内存中取数，仍然需要多次访问内存。
