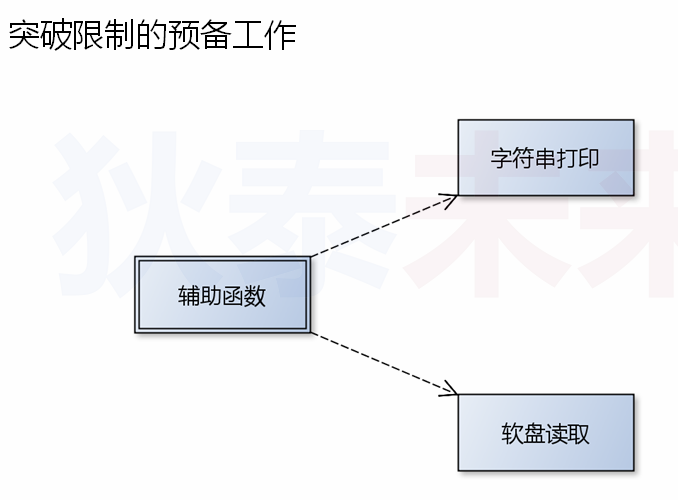

突破512字节限制

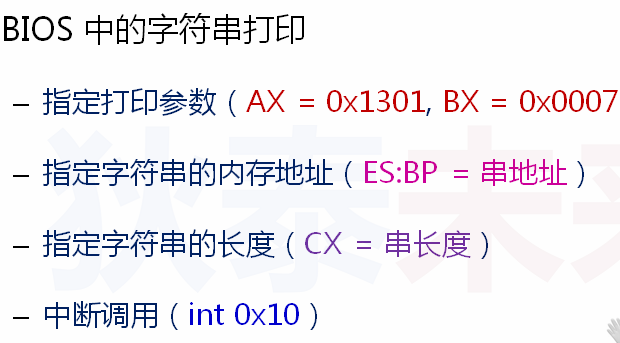

 主引导程序中如何进行字符串打印?



汇编中的常量定义

Const equ 0x7c00    == c语言   #define Const 0x7c00

 主引导程序

org 0x7c00      ; IP = 0x7c00

jmp short start ;占用两字节
nop             ;占用一字节

define:      ;自己定义栈空间
    BaseOfStack equ 0x7c00 ;#define BaseOfStack 0x7c00 栈从高地址向低地址增长，与代码段无影响

;主引导区(0扇区)的必要信息
header:
    BS_OEMName     db "D.T.Soft"
    BPB_BytsPerSec dw 512
    BPB_SecPerClus db 1
    BPB_RsvdSecCnt dw 1
    BPB_NumFATs    db 2
    BPB_RootEntCnt dw 224
    BPB_TotSec16   dw 2880
    BPB_Media      db 0xF0
    BPB_FATSz16    dw 9
    BPB_SecPerTrk  dw 18
    BPB_NumHeads   dw 2
    BPB_HiddSec    dd 0
    BPB_TotSec32   dd 0
    BS_DrvNum      db 0
    BS_Reserved1   db 0
    BS_BootSig     db 0x29
    BS_VolID       dd 0
    BS_VolLab      db "D.T.OS-0.01"
    BS_FileSysType db "FAT12   "

;开始就跳转到这里执行
start:
    mov ax, cs
    mov ss, ax
    mov ds, ax
    mov es, ax
    mov sp, BaseOfStack ;指定栈顶指针

    mov bp, MsgStr ;指定字符串地址
    mov cx, MsgLen ;指定字符串长度

    call Print

last:
    hlt
    jmp last

;打印字符串函数
; es:bp --> string address
; cx    --> string length
Print:
    mov ax, 0x1301 ;指定打印参数
    mov bx, 0x0007 ;指定打印参数
    int 0x10 ;执行0x10号中断
    ret

MsgStr db  "Hello, DTOS!"
MsgLen equ ($-MsgStr)
Buf:
    times 510-($-$$) db 0x00
    db 0x55, 0xaa





编程实验  打印print





 调用print

 mov bp, MsgStr
    mov cx, 29

    call Print

有函数调用，就要考虑栈

define:
    BaseOfStack equ 0x7c00           //定义栈空间起始地址

start:
mov ax, cs
mov ss, ax
mov ds, ax
mov es, ax
mov sp, BaseOfStack   ；将sp指针指向栈的起始地址处



0x7c00作为栈的地址是可以的

 在这里要进行三步–1.首先对打印函数进行了定义2.然后对栈空间进行定义–定义起始地址3.最后将sp栈顶指针寄存器指向定义栈的起始地址处





 问题：读取软盘上的数据

3.5寸软盘



 我们通常说的扇区号是逻辑扇区号，然而在真正的软盘物理结构上面，不是线性编号的

将逻辑扇区号进行拆分

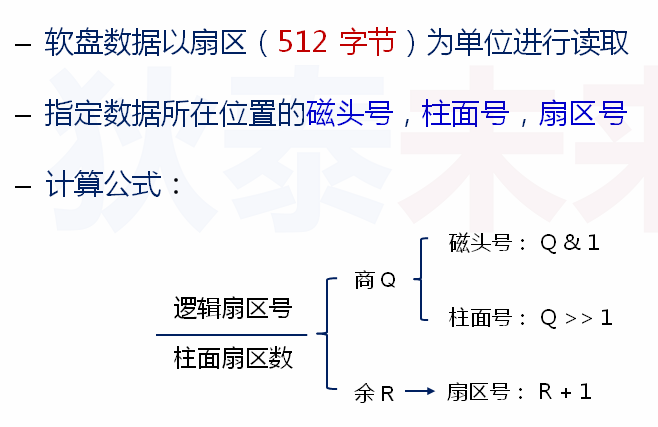

软盘数据的读写–软盘数据一扇区512字节为单位进行读取，指定数据所在位置的磁头号，柱面号，扇区号。它的计算公式为



使用BIOS中断





 读取数据流程



 在这里我们需要注意的是，汇编中的16为除法操作(div)–被除数放到AX寄存器，除数放到通用寄存器或内存单元(8位)，结果是商位于AL,余数位于AH

实验-磁盘数据读取

mov ch, al
shr ch, 1    将商右移一位

read:
int 0x13
jc read       出错之后就跳转重读

这里的进栈操作是为了保存寄存器原有的值



org 0x7c00

jmp short start   //短跳转    跳转到start    占用了两个字节（jmp占一个字节，目标占一个字节)
nop   //空指令  一个字节填充            （三个字的跳转指令）

define:
    BaseOfStack equ 0x7c00

header:
    BS_OEMName     db "D.T.Soft"
    BPB_BytsPerSec dw 512
    BPB_SecPerClus db 1
    BPB_RsvdSecCnt dw 1
    BPB_NumFATs    db 2
    BPB_RootEntCnt dw 224
    BPB_TotSec16   dw 2880
    BPB_Media      db 0xF0
    BPB_FATSz16    dw 9
    BPB_SecPerTrk  dw 18
    BPB_NumHeads   dw 2
    BPB_HiddSec    dd 0
    BPB_TotSec32   dd 0
    BS_DrvNum      db 0
    BS_Reserved1   db 0
    BS_BootSig     db 0x29
    BS_VolID       dd 0
    BS_VolLab      db "D.T.OS-0.01"
    BS_FileSysType db "FAT12   "

start:
    mov ax, cs
    mov ss, ax
    mov ds, ax
    mov es, ax
    mov sp, BaseOfStack

    mov ax, 34  ；读取的逻辑扇区号为34  读取的为34扇区的原因是将data.img以二进制进行查看时 它是在34扇区 有29个字节
    mov cx, 1   ；连续读取一个扇区
    mov bx, Buf  ；指定目标内存的地址，读取到Buf这, 指定一下目标内存的地址

    call ReadSector

    mov bp, Buf   ；打印查看是否是我们需要的字符串
    mov cx, 29

    call Print

last:
    hlt
    jmp last

; es:bp --> string address
; cx    --> string length
Print:
    mov ax, 0x1301
    mov bx, 0x0007
    int 0x10
    ret

; no parameter
ResetFloppy:
    push ax
    push dx

    mov ah, 0x00
    mov dl, [BS_DrvNum]
    int 0x13

    pop dx
    pop ax

    ret

; ax    --> logic sector number
; cx    --> number of sector
; es:bx --> target address
ReadSector:
    push bx
    push cx
    push dx
    push ax

    call ResetFloppy

    push bx
    push cx    ;将读取的扇区数量引入

    mov bl, [BPB_SecPerTrk]   ；改变寄存器的值，要先保存原来寄存器的值
    div bl
    mov cl, ah
    add cl, 1
    mov ch, al
    shr ch, 1
    mov dh, al
    and dh, 1
    mov dl, [BS_DrvNum]

    pop ax   ；将扇区数量弹出到ax
    pop bx

    mov ah, 0x02   ；ah规定为0x02（规定好的)

read:
    int 0x13
    jc read       ;考虑意外情况，如读取失败。读完后检查一下错误标志位有没有被设置，错误后就重读

    pop ax
    pop dx
    pop cx
    pop bx

    ret

MsgStr db  "Hello, DTOS!"
MsgLen equ ($-MsgStr)
Buf:
    times 510-($-$$) db 0x00
    db 0x55, 0xaa
