实验四 汇编应用程序和C语言程序反汇编分析

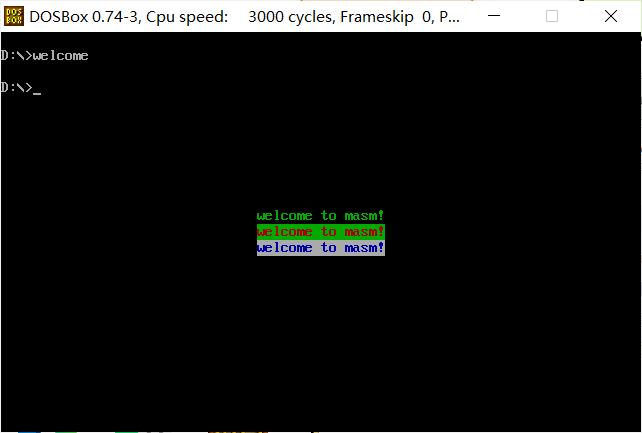

1.实验任务1

assume cs:code, ds:data

data segment
    db 'welcome to masm!'
    db 2h,24h,71h
data ends


code segment
start:
    mov ax,data
    mov ds,ax

    mov ax,0B872h
    mov es,ax

    mov cx,3        ;外层循环三次
    mov bx,0        ;记录当前行数

s0: mov dx,cx        ;记录下循环次数，也是颜色下标
    mov cx,16        ;每行显示16个字符，内存循环16次

    mov di,0        ;记录内存循环的次数
    mov si,0        ;记录显示的位置

s1: mov al,ds:[di]        ;低字节显示文字
    mov ah,ds:[bx+16]    ;高字节显示颜色
    mov es:[si],ax
    add si,2        ;移动2个显存地址
    inc di            ;移动到下一个字符
    loop s1

    mov cx,dx        ;恢复外循环的cx值
    mov ax,es
    add ax,0AH
    mov es,ax        ;切换到下一行的位置
    inc bx            ;移动到下一个颜色
    loop s0

    mov ax,4c00h
    int 21h

code endsend start

2.实验任务2

assume cs:code, ds:data
data segment
    str db 'try', 0
data ends

code segment
start:
    mov ax, data
    mov ds, ax

    mov si, offset str
    mov al, 2
    call printStr

    mov ah, 4ch
    int 21h

printStr:
    push bx
    push cx
    push si
    push di

    mov bx, 0b800H
    mov es, bx
    mov di, 0
s:      mov cl, [si]
    mov ch, 0
    jcxz over
    mov ch, al
    mov es:[di], cx
    inc si
    add di, 2
    jmp s

over:   pop di
    pop si
    pop cx
    pop bx
    ret

code ends
end start

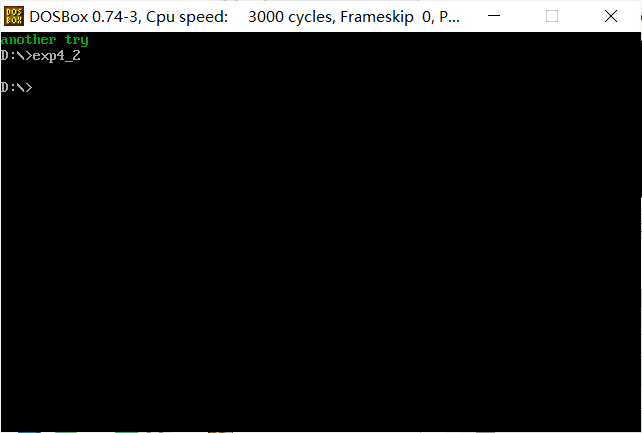

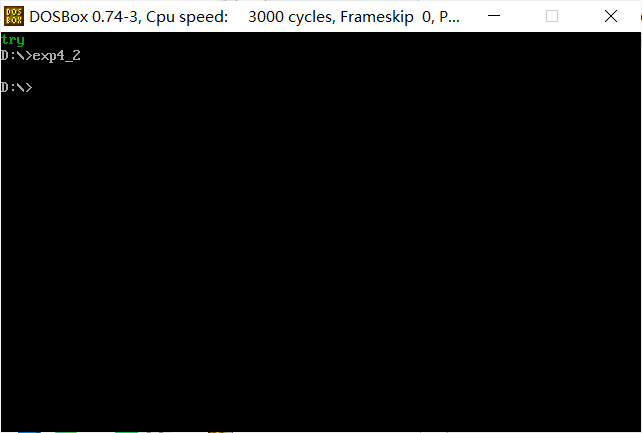

 将第3行的 str db 'try', 0 修改为 str db 'another try', 0 ，结果如下：

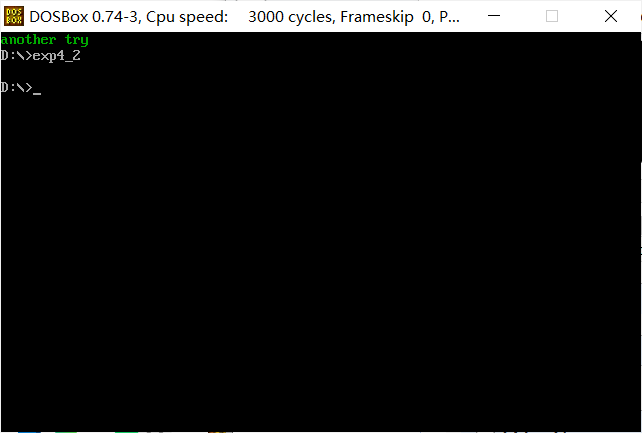

 将第12行的 mov al, 2 修改为 mov al, 4 ，结果如下

：



基于运行结果，理解源代码，以及，组合使用转移指令call和ret实现子程序的原理与方法。具体地，在line18-40中：

• line19-22, line36-39，这组对称使用的push、pop，这样用的目的是什么？

　　　　在运行子程序printStr前将寄存器bx,cx,si,di中的值保存起来，子程序运行结束后恢复，这样做可以更好地利用有限的寄存器。

• line30的功能是什么？

 　　　　将cx中存放的字符及其颜色属性送入显存中，实现在屏幕上的显示。

3.实验任务3

使用任意文本编辑器，录入汇编源程序task3.asm。

子程序num2str：

• 功能：把0~2559之间的任意整数转换成数字字符串，例如，把1984转换成'1984'
• 入口参数
  • 要转换的整数 —> ax
  • 数字字符串的起始地址 —> ds:di （其中：数字字符串所在段的段地址—> ds，字符串起始地址的偏移地址—>di）
• 出口参数：无

task3.asm源程序：

assume cs:code, ds:data
data segment
        x dw 1984
        str db 16 dup(0)
data ends

code segment
start:
        mov ax, data
        mov ds, ax
        mov ax, x
        mov di, offset str
        call num2str

        mov ah, 4ch
        int 21h

num2str:
        push ax
        push bx
        push cx
        push dx

        mov cx, 0
        mov bl, 10
s1:
        div bl
        inc cx
        mov dl, ah
        push dx
        mov ah, 0
        cmp al, 0
        jne s1
s2:
        pop dx
        or dl, 30h
        mov [di], dl
        inc di
        loop s2

        pop dx
        pop cx
        pop bx
        pop ax

        ret
code ends
end start

• 子任务1

　　　对task3.asm进行汇编、链接，得到可执行程序后，在debug中使用u命令反汇编，使用g命令执行到line15(程序退出之前)，使用d命令查看数据段内容，观察是否把转换后的数字字符串'1984'存放在数据段中str标号后面的单元。

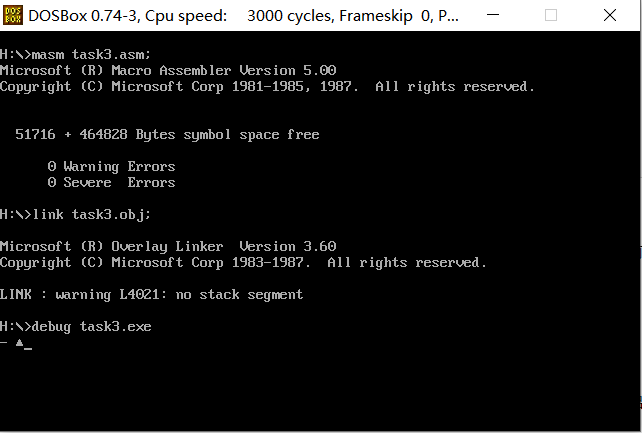

 　　　汇编、链接后进入debug：

　　　

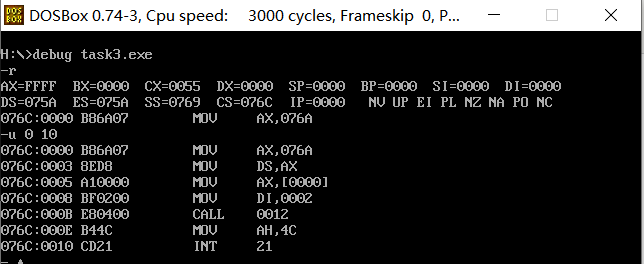

　　　反汇编：

　　　

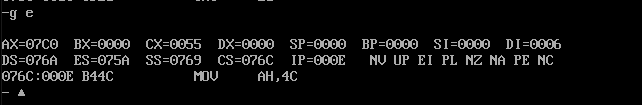

 　　　使用g命令执行到line15(程序退出之前)：

　　　

 　　　使用d命令查看数据段内容，观察是否把转换后的数字字符串'1984'存放在数据段中str标号后面的单元：

　　　

 　　　成功把转换后的数字字符串'1984'存放在数据段中str标号后面的单元。

• 子任务2

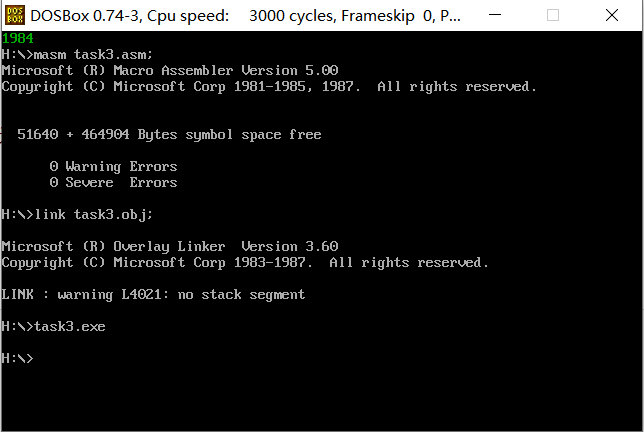

　　　对task3.asm源代码进行修改、完善，把task2.asm中用于输出以0结尾的字符串的子程序加进来，实现对转换后的字符串进行输出。

　　　源代码：
