实验二 汇编源程序编写与汇编、调试

任务一：

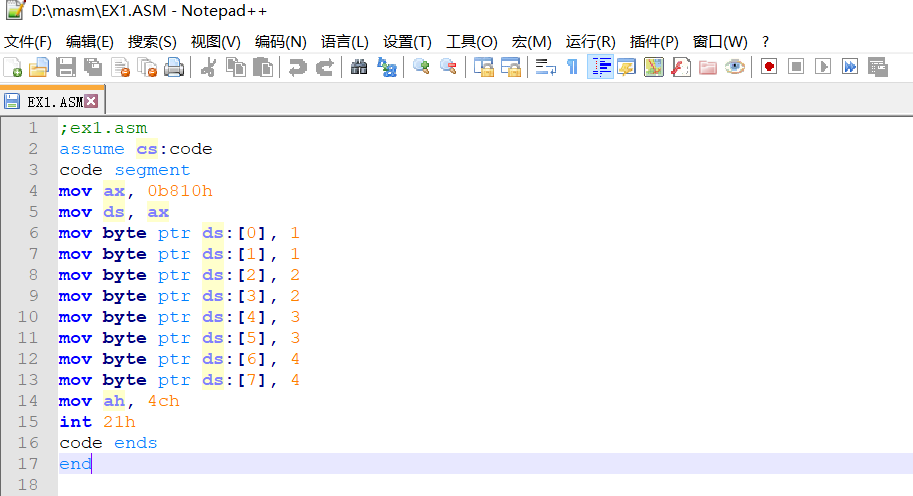

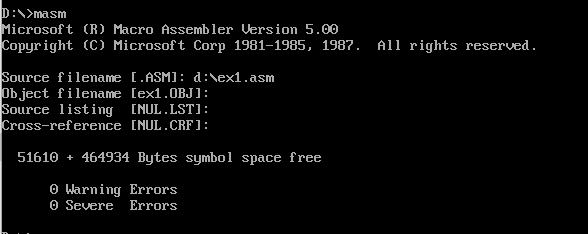

1.使用notepad++编写ex1.asm文件

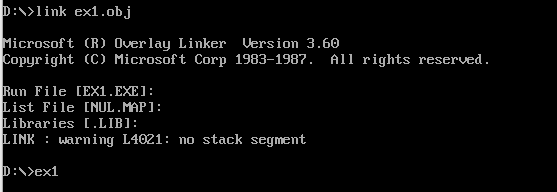

2. 链接目标文件生成可执行文件







3.显示屏上有如下图案

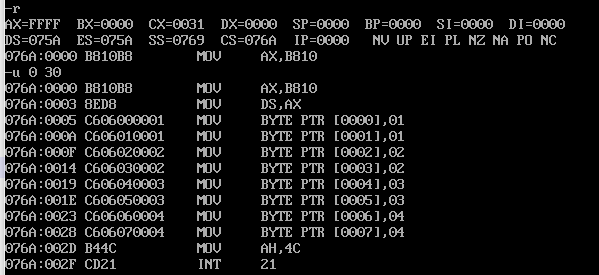

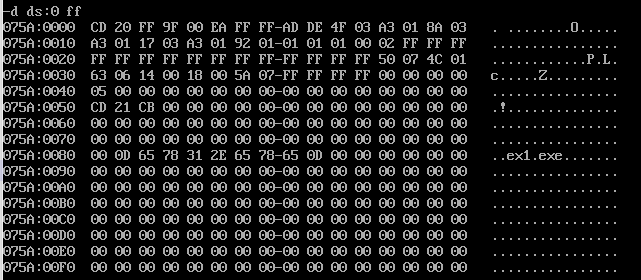

 4. 使用debug工具对ex1.exe文件进行调试





 5.查看寄存器CX得到反汇编个数

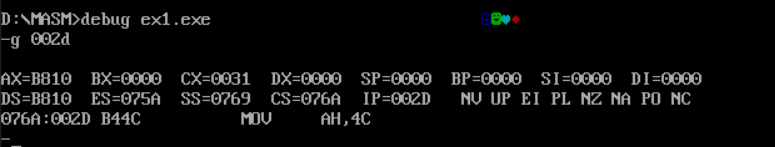

 6.一次性调试到002D





 7.得到如下所示结果











 任务2：

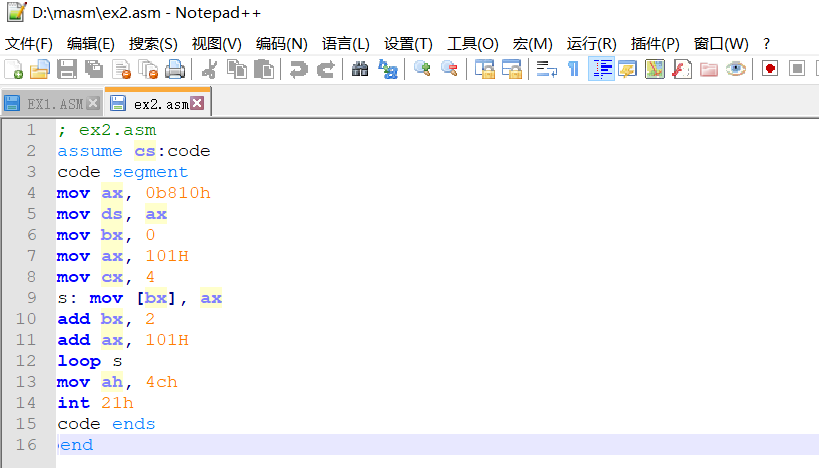

1.notepad++编写ex2.asm

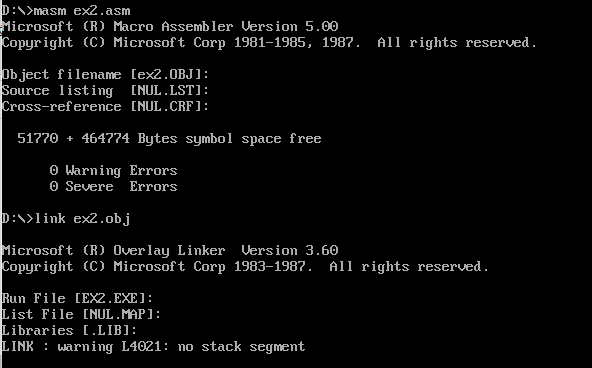

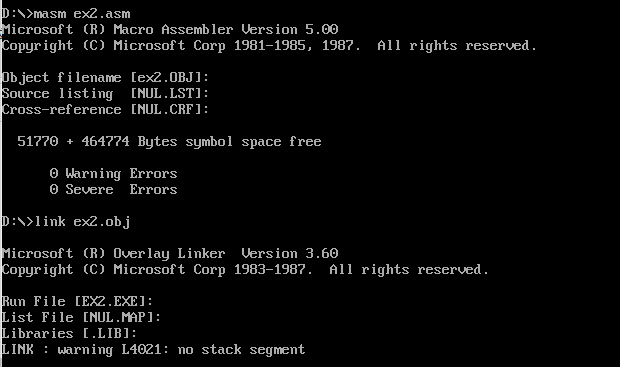

2.对ex2.asm文件编译、链接





 3. 屏幕出现如下图案

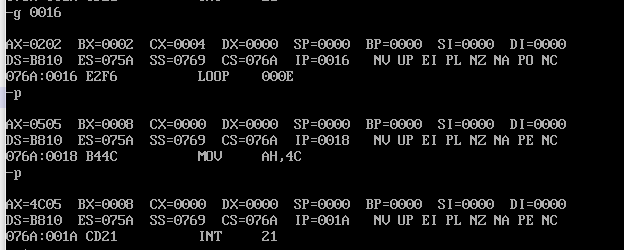

4.对ex2.exe文件进行反汇编调试







 5.屏幕上得到如下图案

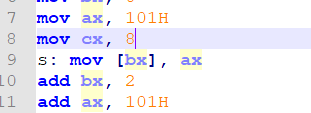

6.把ex2.asm中line9 mov cx, 4 改成 mov cx, 8 ，保存后重新汇编、链接、运行并观察结果。





 7.重新编译链接ex2.exe



 8.得到如下图案



 通过对比发现，改变前后的结果不同可能是由于循环的次数不相同，mov cx,4所表示的意思是将循环进行4次，mov cx,8是将循环进行8次，一个得出的是4个图案，另一个得出的是8个图案，ex1.asm也循环了四次，出现的也是4个图案。

任务3：

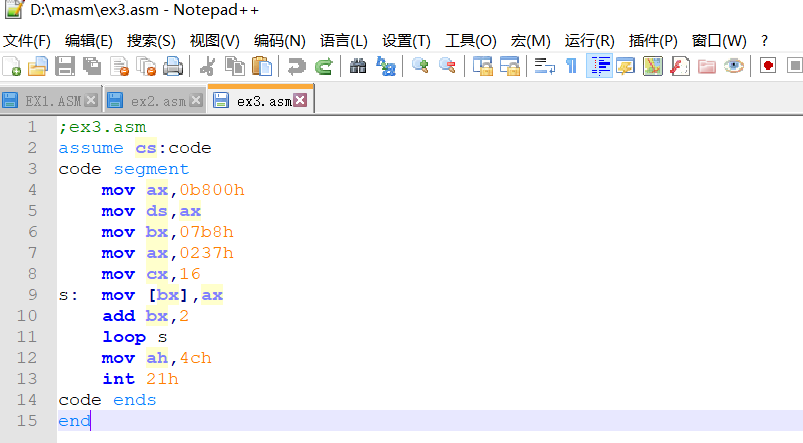

1.使用notepad++编写程序

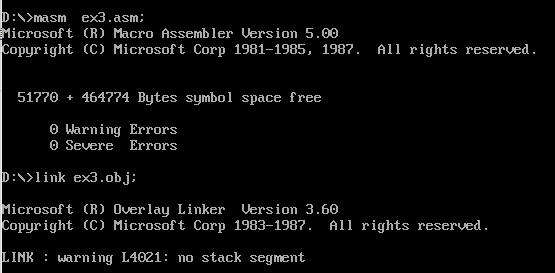

2. 对ex3.asm源程序编译、链接

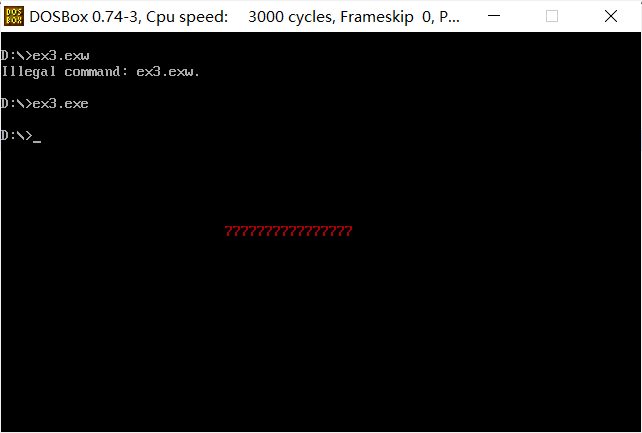

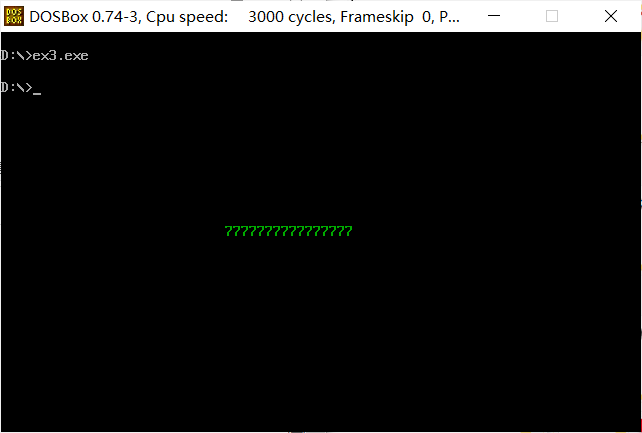

 3.清空屏幕，执行文件，得到如下图案



 4.把填充的字数据，从0237H 改成0239H，再次保存后，汇编、链接、运行，观察结果。



 5.把填充的字数据，从0237H 改成0437H，再次保存后，汇编、链接、运行，观察结果。



 6.猜测并分析，这个字数据中高位字节里存放的是什么信息，低位字节里存放的是什么信息。

字数据中高位字节存放的是颜色，低位字节存放的是内容

通过对比发现，当高位字节改变时，运行结果的颜色进行了改变，当低位字节改变时，运行结果的内容进行了改变。

 任务4：

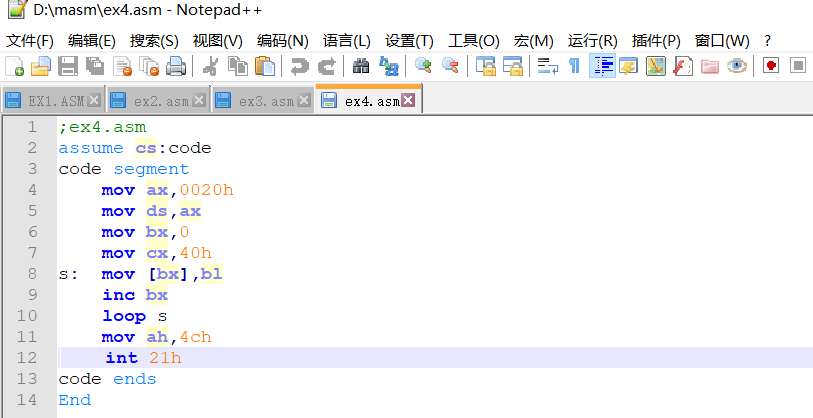

1.notepad++编写源程序

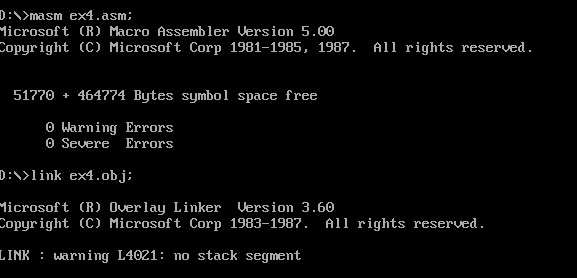

 2.编译、链接ex4.exe

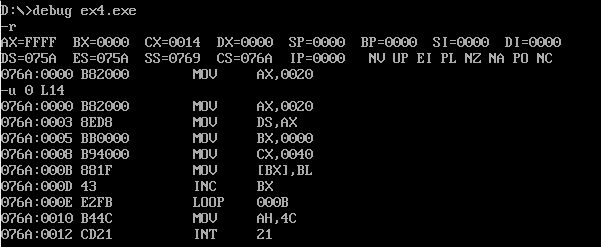

 3.使用deug反汇编

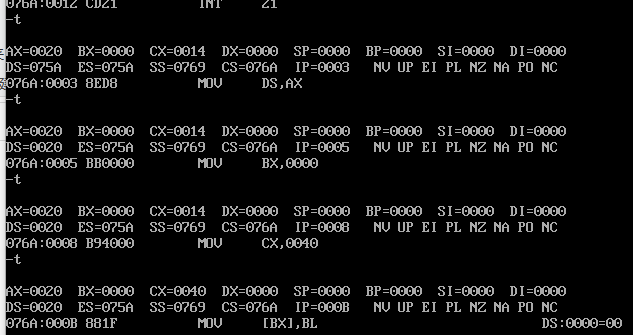

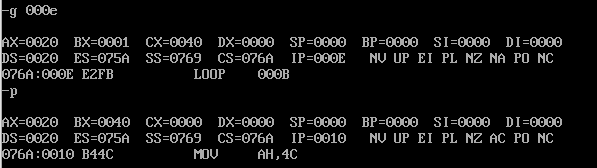

4.分布调试

5.使用d命令查看内存数据，可以看到实现了向内存0:200~0:23F依次传送数据0~63(3FH)的功能。



任务5：

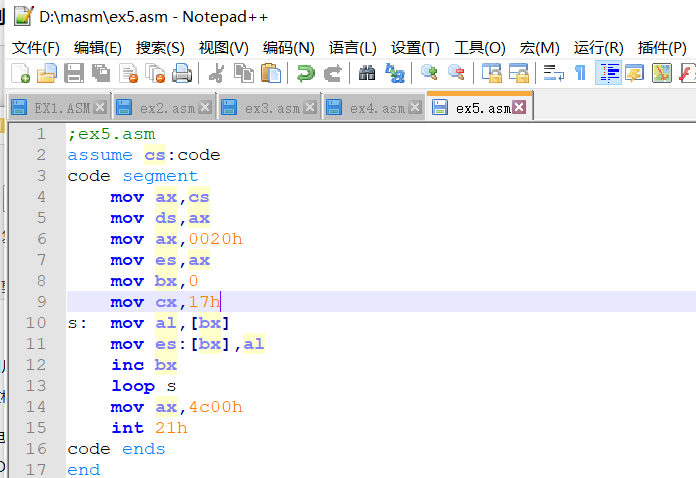

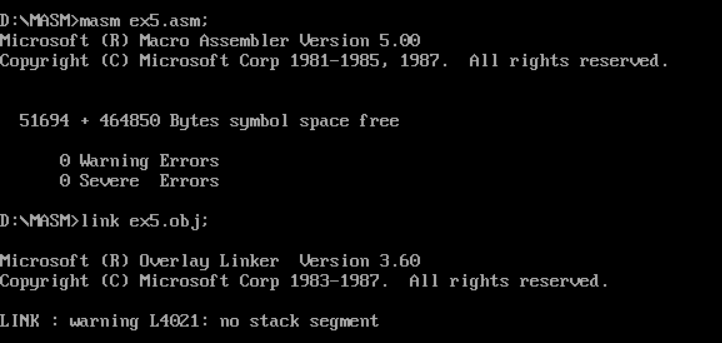

1.使用notepad++编写ex5.asm

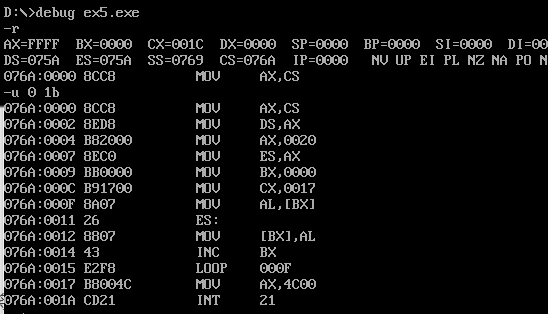

 2.因为需要将 mov ax，4c00h 前的代码复制到内存 0:200 处，所以需要先确认复制的长度。第一空填cs，第二问先随意填数，对代码进行反汇编。

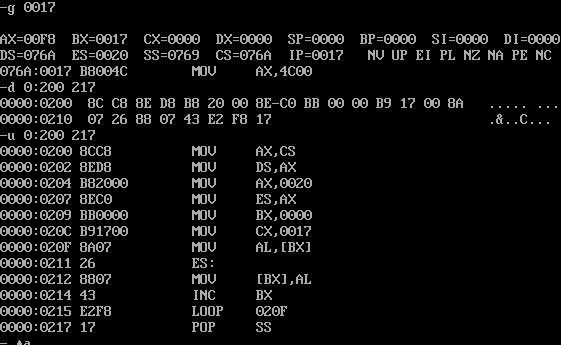

3.由图可知，mov ax,4c00命令在0018，所以应该将0017赋给cx，查看内存，成功将 mov ax，4c00h 前的代码复制到内存 0:200 处





总结：

加深了对以下知识的进一步理解

• 1、理解CS和CODE的关联
• 2、理解CS保存程序的代码段，即“复制的是什么，从哪里到哪里”
• 3、理解CX在载入程序后保存程序的长度。
• 4、理解数据和代码对CPU来说是没区别的，只要CS：IP指向的就是代码
