实验二 结构化分析与设计

实验班级 软件工程导论-计算机18级
实验题目 实验二、结构化分析与设计
姓名 朱超
学号 3180701207

实验目的

（1）掌握结构化的需求分析方法；

（2）掌握分层数据流图的绘制、数据字典和加工说明的编制；

（3）掌握数据流图映射为软件结构图的方法；

（4）掌握需求说明书和设计说明。书的主要内容，学习软件需求说明书和设计说明书的编写；

（5）掌握测试的基本方法。

二.实验内容

（1）参考一个熟悉的系统，如，机票预订系统/教材订购系统/ATM自动取款机，讨论其用户需求、系统需求和业务需求；

（2）绘制系统的分层数据流图，并给出数据字典；

（3）将系统的分层数据流图映射为软件结构图，绘制软件结构图；

（4）为关键模块进行详细设计，如绘制关键模块的流程图；

（5）实现系统部分功能并测试。
【实例1】机票预订系统

参考：

（1）携程网：https://flights.ctrip.com/international/search/domestic

（2）去哪儿：https://www.qunar.com/?ex_track=auto_4e0d874a

为了方便旅客，某航空公司拟开发一个机票预定系统。旅行社把预定机票的旅客信息（姓名、性别、工作单位、身份证号码、旅行

时间、旅行目的地等）输入该系统，系统为旅客安排航班，旅客在飞机起飞前一天凭取票通知和账单交款取票，系统核对无误即印出

机票给顾客

【实例2】教材订购系统

销售系统的工作过程为：首先由教师或学生提交购书单，经教材发行人员审核是有效购书单后，开发票、登记并返给教师或学生领

书单，教师或学生即可去书库领书。

采购系统的主要工作过程为：若是脱销教材，则登记缺书，发缺书单给书库采购人员；一旦新书入库后，即发进书单通知给教材发

行人员。

【实例3】图书管理系统

参考：http://lib.ahpu.edu.cn/

三.实验步骤

（1）复习结构化的分析与设计方法的主要过程；
复习结构化的分析与设计方法的主要过程
1>结构化分析方法步骤
①分析当前的情况，做出反映当前物理模型的DFD；
②推导出等价的逻辑模型的DFD；

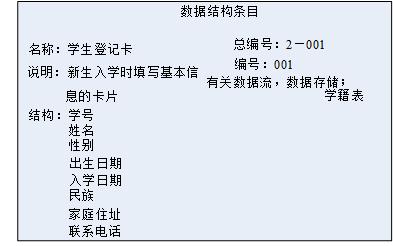

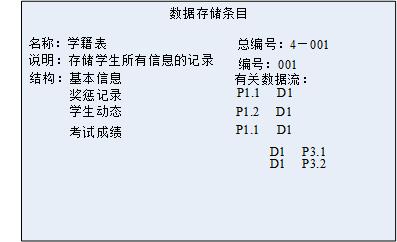

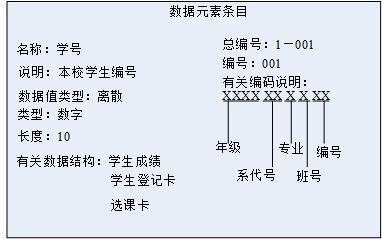

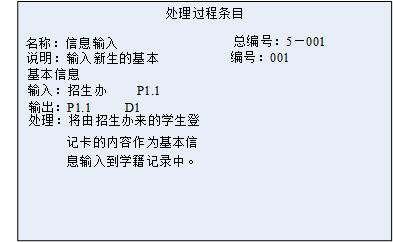

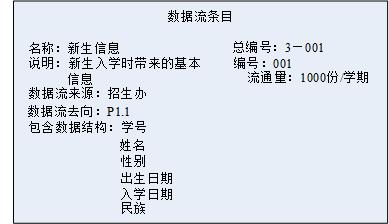

③设计新的逻辑系统，生成数据字典和基元描述；
④建立人机接口，提出可供选择的目标系统物理模型的DFD；
⑤确定各种方案的成本和风险等级，据此对各种方案进行分析；
⑥选择一种方案；
⑦建立完整的需求规约。
2>结构设计化方法步骤
①评审和细化数据流图；
②确定数据流图的类型；
③把数据流图映射到软件模块结构，设计出模块结构的上层；
④基于数据流图逐步分解高层模块，设计中下层模块；
⑤对模块结构进行优化，得到更为合理的软件结构；
⑥描述模块接口

（2）讨论系统存在的用户角色、工作流等；
用户角色：
教师或学生，教材发行人员，书库采购人员
工作流：
购书单，领书单，审核信息，缺书通知，不合格的购书单，进书通知，缺书单

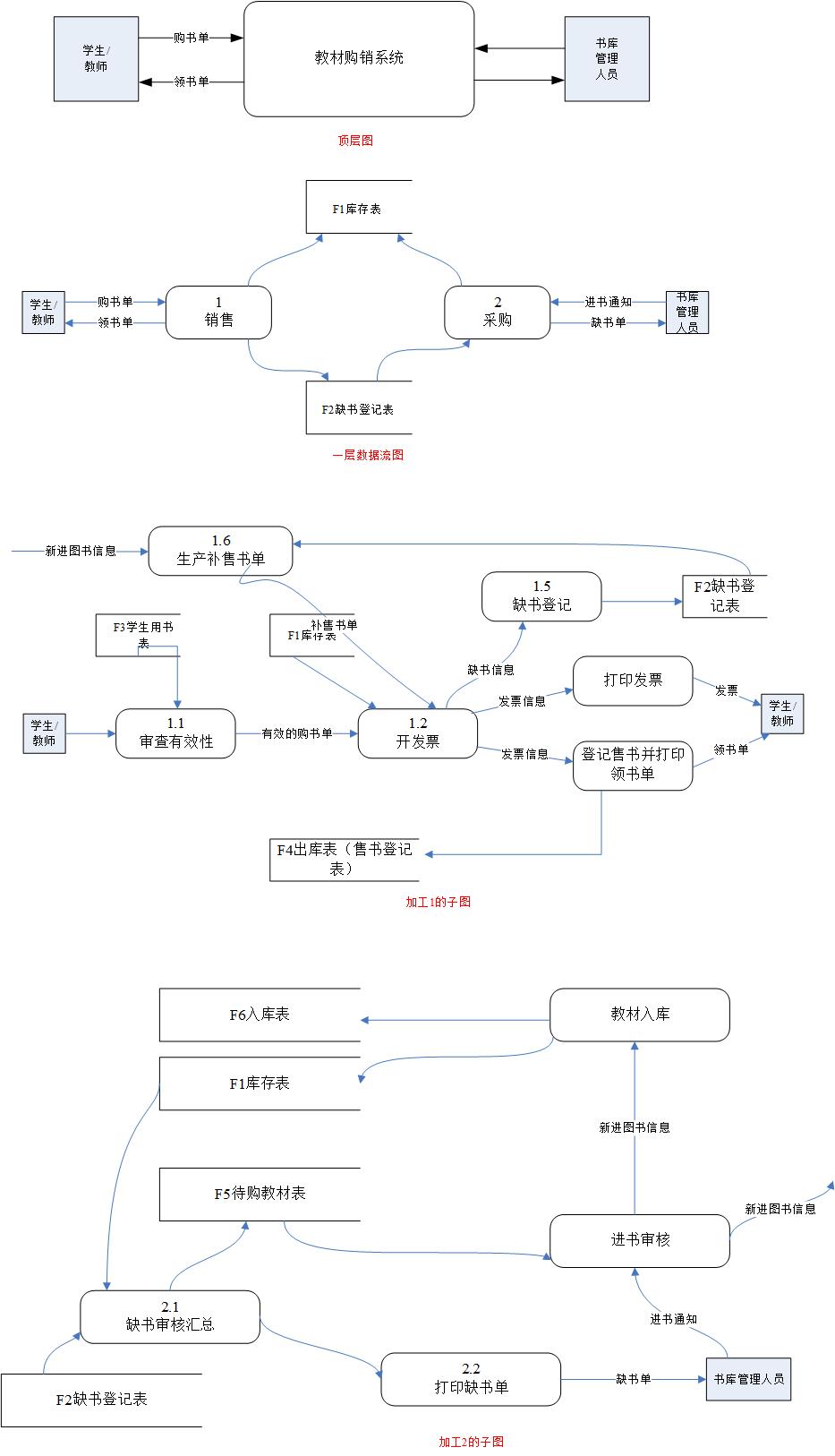

（3）对关键功能绘制数据流图，给出数据字典，并反复讨论数据流的合理性；

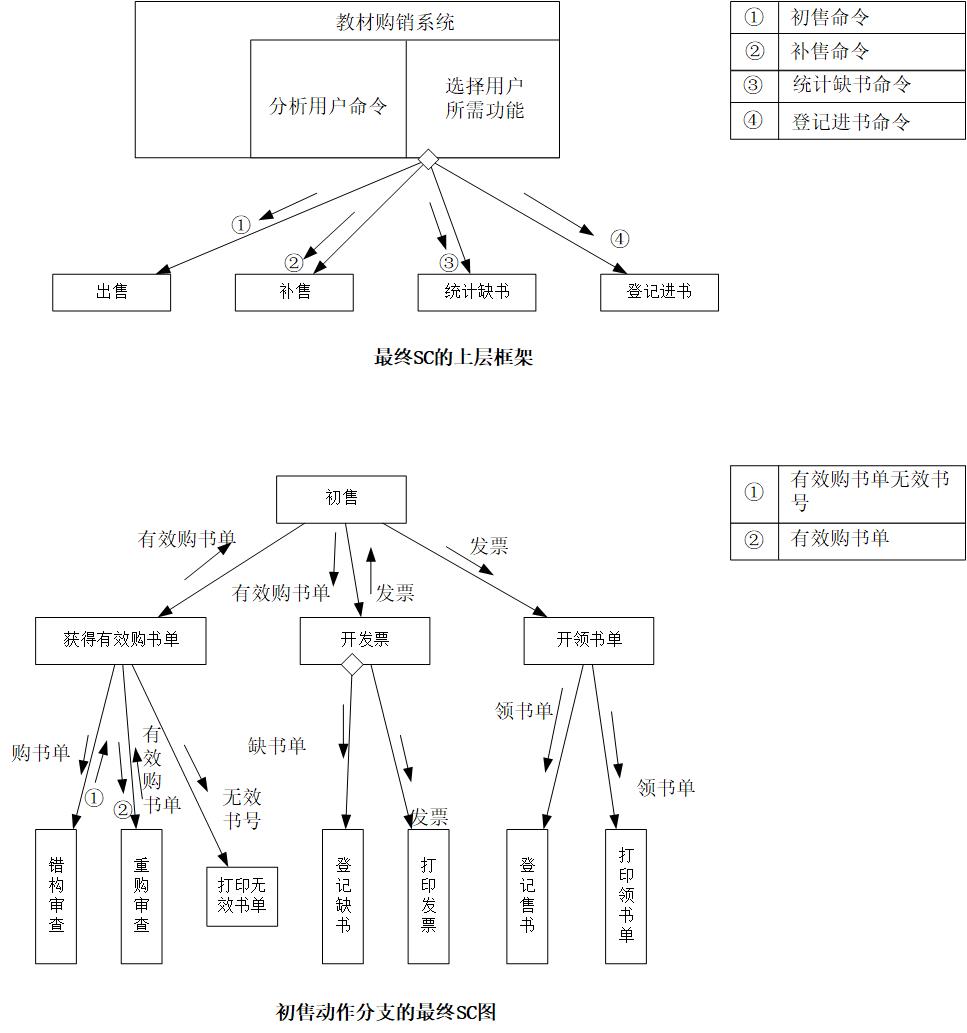

（4）对应数据流图，设计系统的功能结构图，关键模块的流程图；

（5）选择对应的结构化程序设计语言，实现并测试部分功能模块

四.思考题

（1）简述需求说明书，概要设计，详细设计说明书的主要内容。
软件需求说明书：是指在研究用户要求的基础上，完成可行性分析和投资效益分析以后，由软件工程
师或者分析员编写的说明书。它详细定义了信息流和界面，功能需求，设计要求和限制，测试准则和
质量保证要求。它的作用是作为用户和软件开发人员达成的技术协议书，作为着手进行设计工作的基
础和依据，系统开发完成以后，为产品的验收提供了依据。
概要设计：是一个设计师根据用户交互过程和用户需求来形成交互框架和视觉框架的过程，其结果往
往以反映交互控件布置、界面元素分组以及界面整体板式的页面框架图的形式来呈现。这是一个在用
户研究和设计之间架起桥梁，使用户研究和设计无缝结合，将对用户目标与需求转换成具体界面设计
解决方案的重要阶段。
详细设计说明书：又可称程序设计说明书。编制目的是说明一个软件系统各个层次中的每一个程序
（每个模块或子程序）的设计考虑，如果一个软件系统比较简单，层次很少，本文件可以不单独编写，
有关 内容合并入概要设计说明书。
（2）结构化分析方法与面向对象分析方法有无本质上的不同？
结构化系统分析方法是采用“自顶向下，由外到内，逐层分解”的思想对复杂的系统进行分解化简，从
而有效地控制了系统分析每一步的难度，并运用数据流图、加工说明和数据字典作为表达工具的一种系统
分析技术。
而面向对象的分析方法则是通过将数据和逻辑结构抽象成为对象，运用对象属性和方法等来操作和处理业
务数据和逻辑的系统分析方法。
两者的区别在于：当软件项目较小、系统分析员能力足够高的时候，结构化方法能快速的找到最简洁、高
效率的逻辑模型，结构化方法对复杂问题的帮助有限，而面向对象的分析方法提供了一种方便的、可持续
观测和扩展系统的机制，通过信息隐藏和封装等手段屏蔽了对象内部的执行细节，控制了错误的蔓延，对
于需求变化频繁的系统，可以用面向对象软件系统的方法。
（3）对数据流图进行审查有何意义？
检查数据流图的正确性
提高数据流图的易礼节性
简化加工间的联系
（4）给出一次完整的会议讨论纪要，包括议题，最终结果。
一篇会议纪包含以下内容：标题、会议概述、主要议题、会议内容和后续工作。
标题：
 建议格式为会议名称+纪要。比如：大客户营销项目会议纪要。
会议概述：
 说明会议主题，会议时间，地点，参会人员。建议用表格的形式列出。
主要议题：
 先概括性的说明会议的主要议题，用尽量简短的语言概括会议主题。可增加解释性语句。比如：会议主要议题：大客户营销系统总体需求讨论。
会议内容：
 根据会议流程，记录与会者的主要观点以及在讨论后各方达成了什么共识，制定了什么方案等等。建议给会议内容分类、分点的记录，让读者更直观的了解会议内容。
后续工作：
 这部分需记录会后各方的工作，包括会议敲定事情的工作计划、时间节点、负责人、汇报人等信息；还需记录经过会议尚未结局的事情，记录后续跟进的各事项。
