汇编语言程序设计（九）转移指令的原理

目录

• 8086CPU转移指令分类
• offset操作符
• jmp指令，无条件转移
  • jmp short 标号，段内短转移
  • jmp near ptr 标号，段内近转移
  • jmp far ptr 标号，段间转移，又叫远转移
  • jmp 16位寄存器
  • 转移地址放在内存中的jmp指令
    • jmp word ptr 内存单元地址，段内转移
    • jmp dword ptr 内存单元地址，段间转移
• 有条件转移指令jcxz与loop
  • jcxz指令，有条件转移
  • loop指令，段转移指令
• 根据位移进行转移的意义

8086CPU转移指令分类

• 无条件转移指令，如jmp
• 条件转移指令
• 循环指令，如loop，本质也是转移指令
• 过程，类似函数
• 中断，这是个很重要的概念

offset操作符

• offset是个伪指令，作用是取得标号的偏移地址，如下例子，相当于将标号start代表的偏移地址给了ax寄存器。


jmp指令，无条件转移

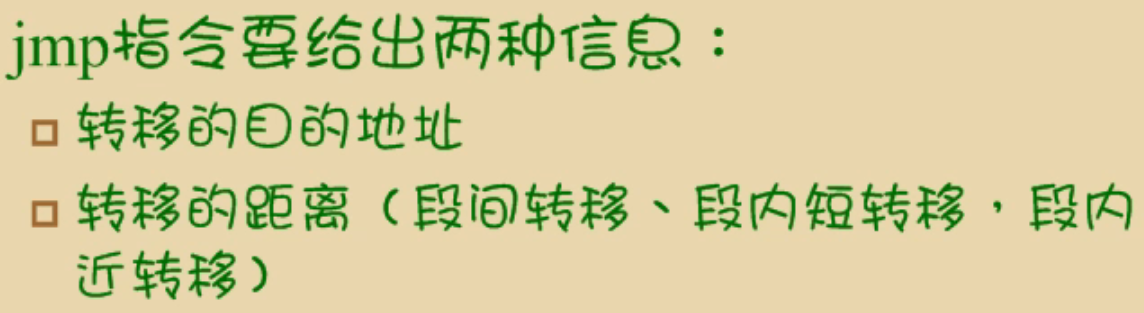

• jmp无条件转移指令，可以只修改ip，也可以同时修改cs和ip


jmp short 标号，段内短转移

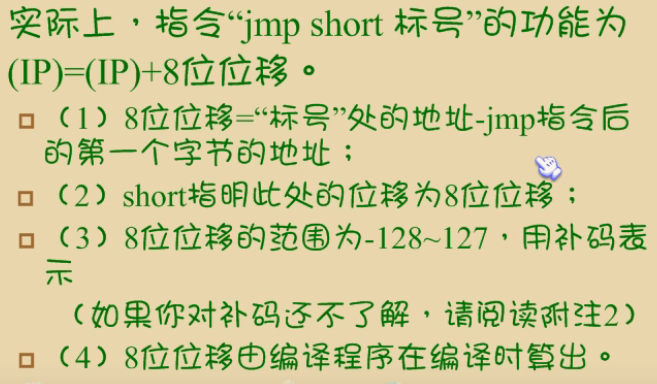

• 转移到标号处执行指令，实现段内短转移，其对IP修改范围为-128~127，即向前最多越过128个字节执行指令，向后转移最多越过127个字节。值得注意的是，在机器码中并不会出现标号代表的偏移地址，原理不再赘述（见下图），会用就行。


jmp near ptr 标号，段内近转移

• jmp short 标号是实现段内短转移，后者是只能转移8位地址，即256个（-128_{127），前者则是可以实现16位地址的转移（-32768}32767），即功能完全一样，只是能够转移的距离更长了。

jmp far ptr 标号，段间转移，又叫远转移

• far ptr指明用标号的段地址和偏移地址来修改CS和IP，实现段间跳转

jmp 16位寄存器

• 16位寄存器中的数据用于修改IP，即通过修改偏移地址实现指令跳转

转移地址放在内存中的jmp指令

• jmp指令中转移地址可以通过标号给出，或放在寄存器中，当然也可以放在内存中。

jmp word ptr 内存单元地址，段内转移

• 从内存单元处取一个字的数据，作为目的偏移地址，其中内存单元地址可以用任意一种寻址方式给出。

jmp dword ptr 内存单元地址，段间转移

• 内存单元处取出两个字，第一个字的数据作为目的段地址，第二个字的数据作为目的偏移地址。

有条件转移指令jcxz与loop

jcxz指令，有条件转移

• jcxz和loop都是有条件转移指令，有条件转移指令都是段转移，在对应的机器码中包含转移的位移而不是目的地址，对偏移地址IP的修改范围是-128~127。
• 指令格式： jcxz 标号，转移条件由寄存器cx给出，如果（cx） = 0，则跳转到标号处执行。当（cx）不等于0时，程序继续向下执行，不跳转。

loop指令，段转移指令

• 对IP修改范围为-128~127，指令格式loop 标号，转移条件也是由寄存器cx给出，跟jcxz不同的是只有当cx中内容不为0时loop才正常跳转。每次跳转之后cx中的值自减1。

根据位移进行转移的意义

• jmp short 标号，jmp near ptr 标号，jcxz 标号，loop标号，这几种汇编指令对IP的修改时根据转移目的地址和转移起始地址之间的位移来进行的，即对应的机器码中不包含转移目的地址，而包含的是到目的地址的位移距离。
