V4L2 && Media Controller

定义

V4L2 Linux内核中关于视频设备驱动的框架，对上向应用层提供统一的接口，对下支持各类复杂硬件的灵活扩展，
负责访问视频设备的节点，比如 /dev/videoX 或 /dev/v4l-subdevX 等；

MC (Media Controller) 是为了解决设备拓扑复杂时的控制问题，提供了一个图（Graph）结构来描述各模块间的连接关系。

传统摄像头驱动中，一个设备节点 /dev/video0 就能代表整个,但现实中的图像系统非常复杂,比如

[Sensor] → [MIPI-CSI] → [Adapter] → [ISP ] → [Scaler ] → [Video Output]

模块之间是模块化和可配置的，单靠 /dev/videoX 很难表示清楚。所以 Linux 提出了 Media Controller 框架，把整个图像通路抽象成“图”。
在很多主流平台上，每个平台只有一个 /dev/media0; 所有 entity 都挂在这个 media_device 上。
在复杂多模块平台（多 ISP / 多 VPU）有些更复杂的 SoC，或加载了多个驱动模块的 Linux 系统中，可能存在多个 mediaX 节点；

Media Controller 框架核心结构

1. media_entity（实体）表示一个视频模块，
   例如：摄像头 Sensor（V4L2 subdev）MIPI-CSI（V4L2 subdev）等 每个 Entity 会在驱动中注册，
   并带有一个或多个 pad（端点）。

2. media_pad（Pad，端点）
   用于描述 Entity 的输入输出；分为：Sink Pad（输入端），Source Pad（输出端）
   举例：Sensor 只有一个 source pad；MIPI-CSI 有 sink pad 和 source pad。

3. media_link（连接）
   将两个 pad 连起来，构成有向图；
   可设置 Link 是否 enable，用来动态切换数据通路；

4. media_interface（接口）
   每个 entity（比如 sensor、ISP、CSI、video output）可能会通过 media_interface 结构体暴露给用户空间；
   不是每个 entity 都有接口节点，只有那些对用户空间开放的 entity 才会注册对应的 interface。

举例说明：
1.Sink/Source Pad

/*
Sink Pad（输入）：数据“流入”这个模块。CSI_PAD_SINK 表示 CSI 接收外部图像数据的输入 pad，通常来自 sensor。
Source Pad（输出）：数据“流出”这个模块。CSI_PAD_SRC 才是 CSI 处理后往下一个模块传递数据的输出 pad。
*/
[sensor]--sensor_source_pad → link → csi_sink_pad--[CSI controller]--csi_source_pad→ link →Adapter_sink _pad-[Adapter]

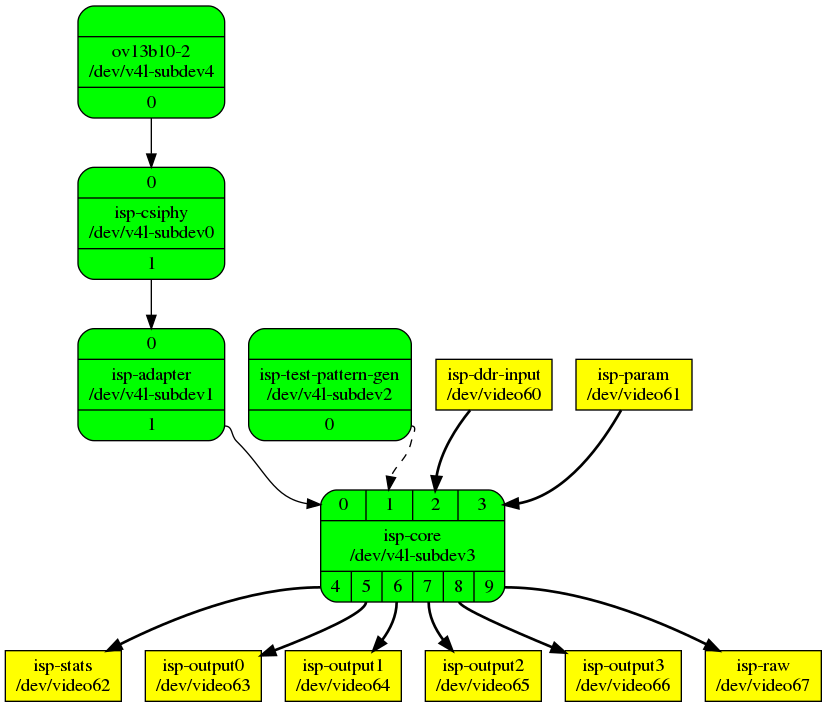

2.Media Graph实例图

• 0,1,2...表示每个实体的pad,剪头（即link）表示数据流向；

• 4个v4l2-subdev节点（子设备节点）：sensor/csi/adapter/isp/ 对应四个media_entity；

• 8个video设备节点（主视频节点）：ddr-input/param/stats/output0~output3/raw/；

注：/dev/v4l2-subdev* 和 /dev/video*的区别

项目	/dev/videoX	/dev/v4l_subdevX
类型	Video Device	Subdev Device
来源	video_device	v4l2_subdev
IO 功能	采集/输出视频流（可读写帧）	配置模块参数（不可读写帧）
接口操作	VIDIOC_STREAMON, VIDIOC_DQBUF, ...	VIDIOC_SUBDEV_S_FMT, VIDIOC_SUBDEV_ROUTING, ...
常见用途	抓图 / 录像 / 预览 / 视频采集	设置分辨率 / AE / AWB / 路由 / 流格式
是否一定在 media graph 中	是	是
是否一定对应 entity	是	是
是否一定有 pad	有，一个 pad	有，通常多个 pad（输入/输出）

V4L2 + MC 框架结构图

+----------------------------------------------------------+
|                     Userspace 应用层                      |
|  media-ctl  |  v4l2-ctl  |  GStreamer  |  自定义 app     |
+----------------------------------------------------------+
                      ⇅ ioctl(), open(), mmap()
+----------------------------------------------------------+
|                    Kernel: V4L2 Core + Media Controller |
|  v4l2-dev.c | v4l2-subdev.c | media-entity.c | mc-core.c  |
+----------------------------------------------------------+
                      ⇅ 注册 media_entity、pad、link
+----------------------------------------------------------+
|                  V4L2 驱动层（Sensor、ISP、Scaler）       |
| ov5640.c | csi.c | imx219.c |adapter.c | isp.c | ...     |
+----------------------------------------------------------+
                      ⇅ 通过 platform/i2c/spi 访问硬件
+----------------------------------------------------------+
|                        底层 SoC 硬件                       |
|    摄像头模块   |    ISP IP核   |   MIPI Rx |   DMA Engine |
+----------------------------------------------------------+

工具

1. media-ctl 查看拓扑图或设置格式

media-ctl --device /dev/media0 --get-topology //获取media0 的拓扑图

2. v4l2-ctl 控制视频采集

/*
从/dev/video0 设备采集 100 帧图像数据，使用 MMAP 方式分配缓冲区并读取帧，图像格式1280*720/NV12
*/
v4l2-ctl -d /dev/video0 --set-fmt-video=width=1280,height=720,pixelformat=NV12 --stream-mmap --stream-count=100
