从“听得见”到“听得清”：启英泰伦AEC硬件设计实战指南
从选型到调试，一篇讲透回声消除的硬件设计全流程
在智能语音产品的开发中，我们经常面临一个令人头疼的问题：设备自己播放的声音被麦克风重新拾取，导致语音识别准确率大幅下降，全双工通话更是“自说自话”难以进行。这个问题的核心，就是声学回声消除（Acoustic Echo Cancellation, AEC）。
作为一家专注于AI语音芯片及算法研发的全栈技术企业，启英泰伦在端侧语音芯片市场占有率行业领先，构建了全链路深度学习神经网络模型，在回声消除、深度学习降噪、声源定位等关键技术上均有深厚积累。本文将结合我们多年的实战经验，从开发者视角出发，系统梳理AEC硬件设计的完整流程——从元器件选型、原理图设计，到整机结构布局、效果调试与问题排查，帮助大家少走弯路，一次性把AEC做好。
一、AEC是什么？为什么它如此重要？
AEC的全称是声学回声消除（Acoustic Echo Cancellation）。简单来说，它是一种以参考信号为基准，自适应追踪回声路径变化、实时抑制扬声器到达麦克风终端回声信号的算法。它的核心工作，就是把麦克风拾取到的、由自身产品喇叭播放的声音“抹掉”，只保留原始的人声或环境音，从而显著提升后端音频处理的质量。
哪些场景离不开AEC？
- 音乐打断（Voice Interrupt）：设备正在播放音乐，用户说出唤醒词，系统需要准确识别——如果播放的音乐没有被有效消除，唤醒率会大打折扣。
- 全双工通话（Full-Duplex Communication）：双方同时说话时，如果本地播放的远端声音被麦克风重新拾取并传回远端，就会产生严重的回声，通话体验直接“翻车”。
AEC算法的效果，三分靠算法，七分靠硬件。硬件设计不合理，再好的算法也无力回天。下面我们就从硬件设计说起。

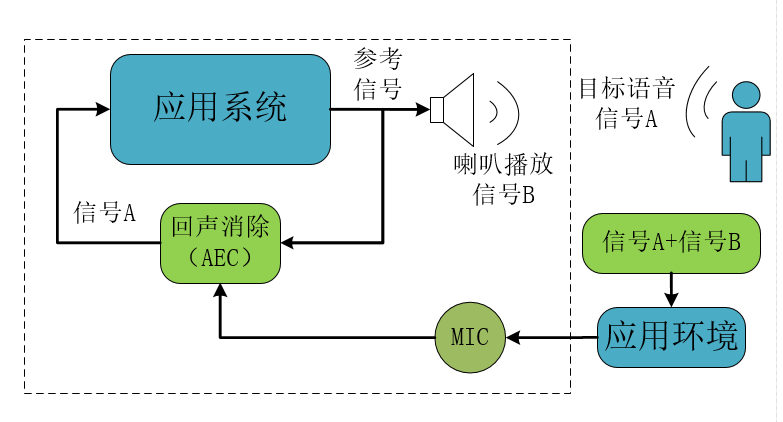

图1：回声消除原理框图
二、硬件设计——打好AEC的地基
1. 元器件选型——好的开始是成功的一半
功放选型
功放是AEC参考信号的源头。我们的经验是：在最大音量状态下，功放输出功率的失真度必须小于10%。失真过大会导致参考信号“不干净”，AEC算法无法准确追踪回声路径。我司常用型号包括FM8002A、SGM4890等AB类功放。如果选用D类功放，反馈信号端必须增加RC滤波，将脉冲宽度调制（PWM）信号滤为模拟信号后再送入AEC参考通道。
喇叭选型
喇叭直接决定了声学回声的“原始面貌”。建议：
- 优先选用带独立音腔的喇叭，避免声音在整机内部四处传播。
- 喇叭最大功率状态下，THD的最佳值应 ≤5%，最大允许值为 ≤10%。
2. 原理图设计——照着做，别自己“发明”
我们强烈建议：第一次设计AEC电路时，直接参考启英泰伦官方平台提供的参考电路。设计完成后，建议发给我司市场或FAE团队确认，避免因细节疏忽导致整机返工。
根据不同的产品形态，我们提供以下几种典型参考电路方案：
-

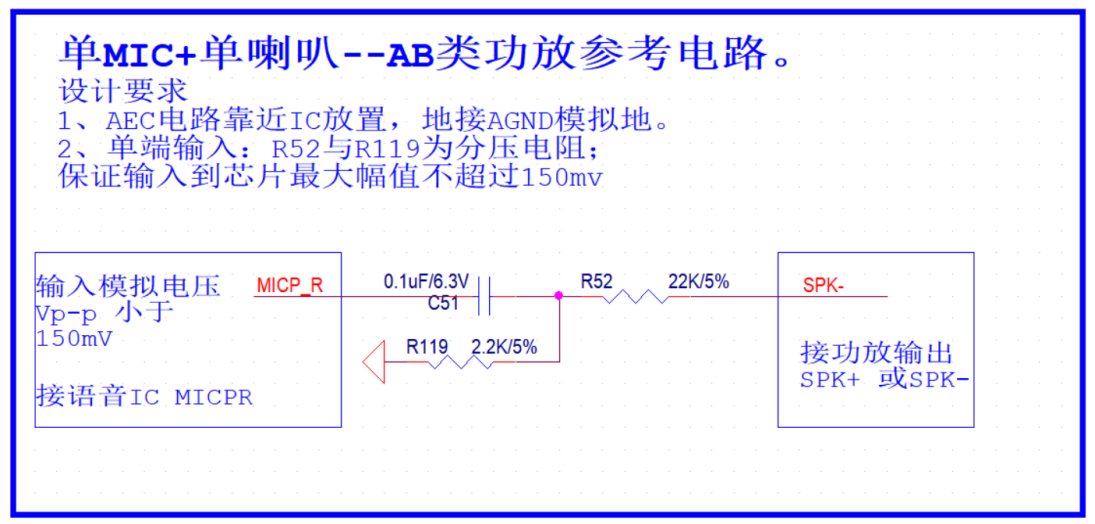

方案一：单MIC + 单喇叭，AB类功放
基础方案，电路最简单。参考电路如下：
![1]()
-
方案二：单MIC + 单喇叭，D类功放
需加RC滤波，把PWM信号滤为模拟信号。注意电路留差分设计，但默认采用单端反馈方式。参考电路：
![2]()
-

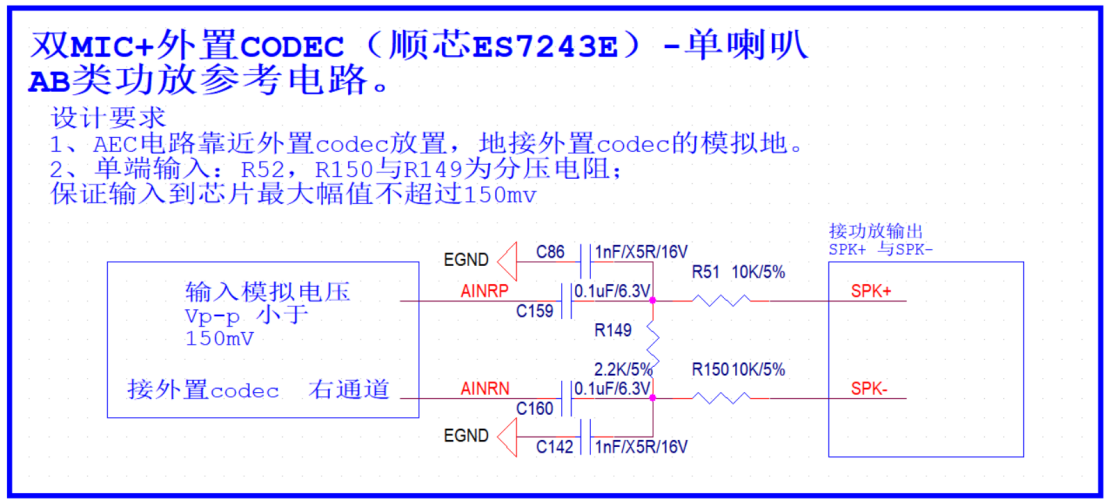

方案三：双MIC + 外置Codec（顺芯ES7243E）+ 单喇叭，AB类功放
外置Codec可提升AEC效果。参考电路：
![3]()
-

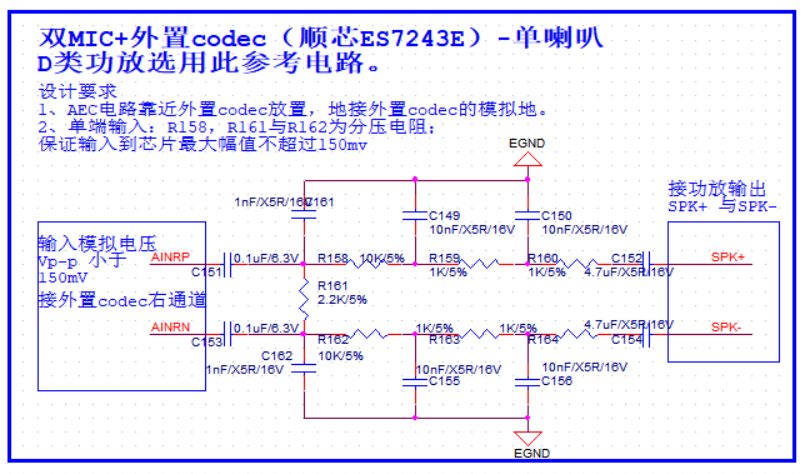

方案四：双MIC + 外置Codec（顺芯ES7243E）+ 单喇叭，D类功放
需加RC滤波。参考电路：
![4]()
特别提醒：所有电路均预留差分设计，但默认采用单端反馈方式即可满足绝大多数场景。
三、整机结构——声学设计的“隐形战场”
很多开发者把精力都花在了电路上，却忽略了结构设计对AEC的决定性影响。以下八条原则，条条都是“血的教训”换来的：
1. MIC与喇叭“能离多远离多远”
在结构空间允许的条件下，MIC要尽量远离喇叭，且不要放在同一方向。尤其是喇叭输出功率大于2W的产品，这一点尤为重要。物理隔离是最有效的回声抑制手段。

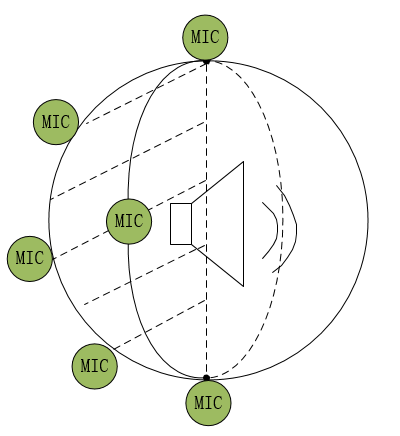

图：MIC与喇叭位置关系示意
2. MIC处喇叭音量
麦克风处喇叭声音要小于85dB。如果太大，会影响打断距离。如喇叭输出2W/4R功率时，麦克风与喇叭距离，至少最好大于5cm。
3. MIC人声
麦克处喇叭和人声的信回比大于-10dB 。如麦克风识别到喇叭的声音为85dB，则麦克风识别到的人声要大于75dB。
4. MIC必须密封
MIC需配备结构稳固且可密封的外壳，胶套厚度需超过1mm，确保MIC不会接收到整机内部喇叭产生的音源干扰。很多AEC效果不佳的案例，根源就在于MIC没有做好密封。
5. 内部结构固定
整机内部，电池、PCBA板需要固定卡死，不能松动。
6. 内部做隔音
整机内，喇叭与麦克风做隔音处理。如麦克风背面加一个密封壳体，用螺丝固定。密封壳体与主体之间加1mm厚的隔音棉。主要避免喇叭声音从整机内部传到麦克风处。确保气密性测试结果大于10dB。
7. 喇叭固定考虑减震
喇叭需要用螺丝固定。喇叭与外壳需要贴紧且加减震材料（如隔音棉，硅胶垫等），建议使用2-3mm厚的，压缩率为12%-18%，注意螺丝位也加上减震垫。
8. 模拟MIC选型参数有讲究
选择模拟麦克风时，建议灵敏度在 -32±3dB 范围内，信噪比 >65dB。这两个参数直接关系到环境噪声抑制能力和人声拾取清晰度。

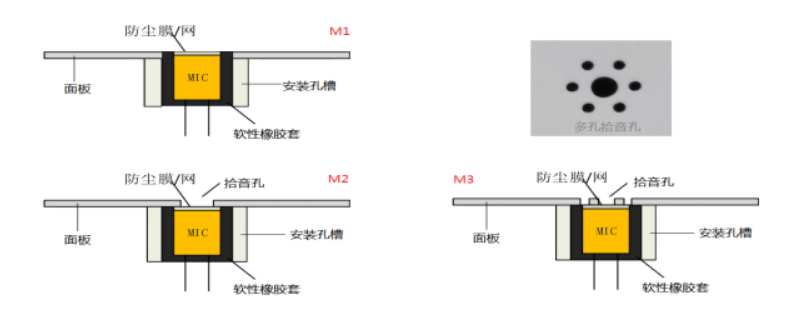

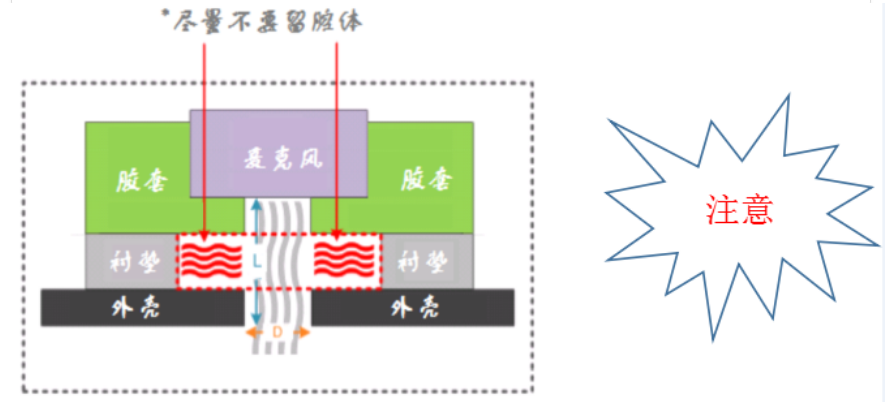

9. 拾音孔设计有公式

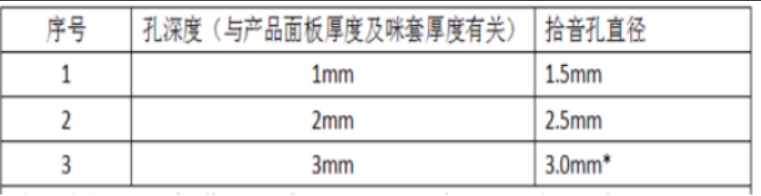

拾音孔的直径与孔深度（即外壳厚度）密切相关，需要合理匹配。以下为推荐规格示意：
10. 喇叭选型避坑指南
- 尽量使用带音腔的喇叭，避免声音传入整机内部。
- 尽量避免使用微型扬声器、超薄扬声器等共振频率较高的单元——这类单体低频失真大，严重影响AEC效果。
- 如果后腔结构允许，可以考虑加装被动辐射器或导向管，既能增加低频表现，又能减小喇叭的非线性振动。
11. 更多细节参考官方文档
以上仅为要点提炼，完整版结构设计规范请访问：
https://document.chipintelli.com/硬件开发/产品结构设计/
四、效果调试——两个关键指标必须过关
硬件设计完成、整机装配好后，怎么验证AEC硬件是否达标？两个测试必不可少：

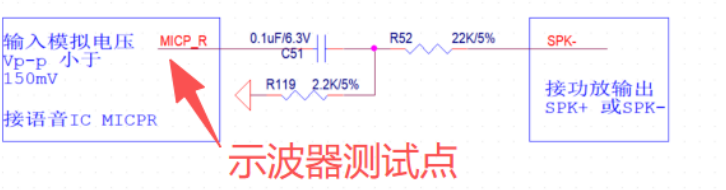

测试一：AEC反馈幅值 < 150mV
在最大音量下播放音频，用示波器测试芯片AEC反馈引脚的音频幅值，喇叭可播放1KHz正弦波。如果超过150mV，会影响AEC算法效果。此时需要通过AEC电路的分压电阻进行调节（参考原理图中的分压网络说明）。
测试二：MIC处声压 < 85dB
在最大音量下播放音频，用分贝仪测试MIC位置接收到的喇叭声音。如果大于85dB，说明声学耦合过强，需要：
- 减小喇叭输出音量，或
- 在结构上让MIC与喇叭离得更远
五、问题分析——AEC效果不好？按这个顺序排查
如果AEC效果不理想，不要急着怀疑算法。按照以下顺序逐一排查，90%的问题都能找到根源：
第一步：硬件波形测试
- 最大音量下，用示波器测试芯片AEC反馈脚的音频幅值，确认是否出现削顶。削顶意味着功放失真严重（失真度 ≥ 10%），AEC算法无法正常工作。
- 确认AEC反馈幅值 是否超过150mV（同第四章测试一）。
- 检查MIC输入幅值是否过大——输入信号饱和同样会影响AEC效果。
第二步：采音数据分析
参考我司《启英泰伦-麦克风采音操作说明与底噪分析》文档：采音板使用说明 - 启英泰伦文档中心
- 采集反馈音，对比其与原始MIC拾音的幅值关系。
- 分析MIC原始音频与算法处理后的音频，判断消除效果。
第三步：结构问题排查
- 排除法：把MIC从整机结构中取出（不要放在整机内），测试AEC效果是否有提升。如果有明显提升，基本可以断定是结构问题。
- 检查MIC是否密封、与喇叭是否足够远。
- 检查喇叭音腔是否密封——音腔不密封会导致声音在整机内部产生混响，严重干扰AEC。
- 必要时进行采音分析，可联系我司FAE或市场团队获取《启英泰伦-麦克风录音操作说明与底噪分析》文档。
六、真实案例——两个最常见的“坑”
案例一：MIC未密封
某客户产品AEC效果一直不达标。排查发现：MIC位置没有任何密封处理，喇叭也没有音腔密封，导致喇叭声音在整机内部自由传播，MIC拾取到的喇叭声音非常大。
解决方案：对MIC进行密封处理。密封后，MIC拾取到的喇叭声音大幅减少，AEC效果显著改善。

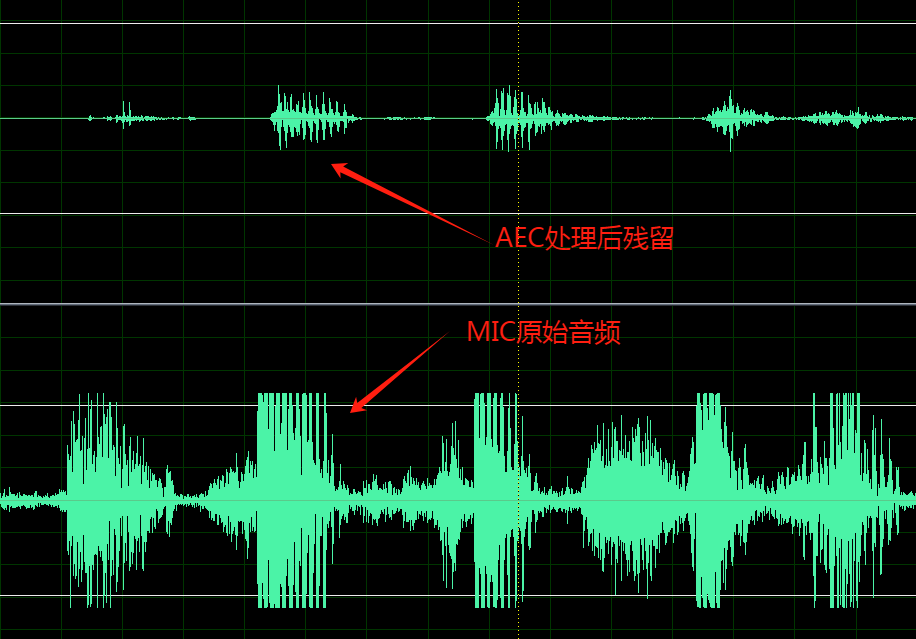

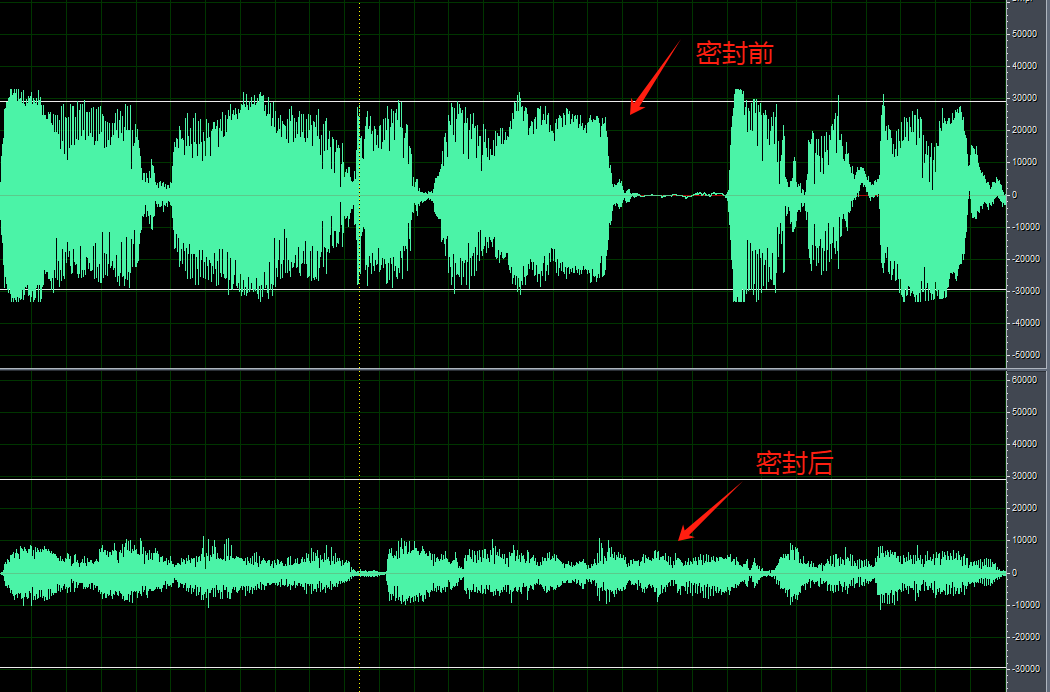

案例二：喇叭未密封
另一客户的AEC消除不干净——播放音乐时，回声总是“残留”一部分。奇怪的是，把外壳拆掉后，AEC效果立刻变好。原因很快查明：喇叭没有密封，播放时声音在整机内部反复反射，产生严重的混响和谐波失真，导致麦克风拾取到的声音与参考信号不匹配，AEC算法无法有效消除。

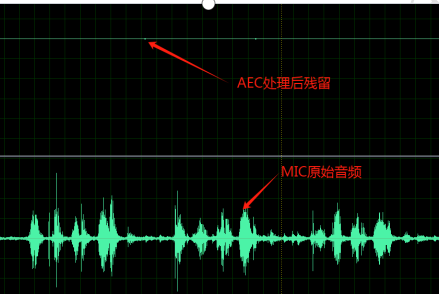

解决方案：将喇叭上方的缝隙全部密封，或直接更换为自带音腔的喇叭。密封后，AEC消除效果达到理想状态。
最后说两句
AEC 硬件设计看似复杂，但核心逻辑并不难 ——减少一切不必要的声学耦合，给算法提供一个 “干净” 的参考信号和拾音环境。从元器件选型到原理图设计，从整机结构到效果调试，每一个环节都做到位，AEC 回声消除效果自然水到渠成。
研发调试途中若遭遇相关难题，推荐直接使用启英泰伦语音 AI 平台：aiplatform.chipintelli.com，一站式获取硬件参考方案、算法调试工具与配套开发资料。
也可对接启英泰伦专业技术支持团队。品牌深耕 AI 语音芯片领域十余年，自研 BNPU 算力单元已迭代至 4.0 版本，在回声消除、深度学习降噪等音频前端算法上沉淀大量落地实战经验。从硬件电路设计指导到音频算法深度调优，全方位为开发者提供完整技术支撑。
让每一台设备都“听得懂听得清”，是我们共同的追求。
