voltus准备输入件
input data
netlist：PR工具吐出来的网表
def：PR工具吐出来的def
pgv：voltus自身的数据格式，可分为三类：mem，std，tech
ploc：PG的坐标点位（pg source点）
sdc：run PR用的那版
spef：对应温度的spef
--------分割线
netlist吐出的命令
--------分割线

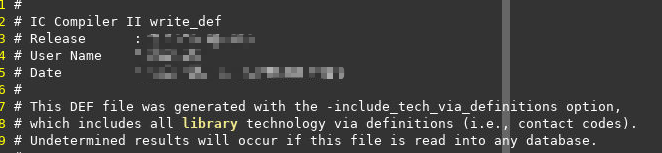

def吐出的命令
--------分割线
pgv的转换
std
run work命令如下：（不开gui，开gui的话user需要一步步source）
ps：在进行std的pgv转换的时候，使用的subckts建议使用带有RC信息的库，没有的话可能出现莫名的bug，debug很费劲
header.lef：也叫tech.lef
libgen.inc：
lefdef.map：lef和def之间layer对照表，不同工艺的对照表不同，需要user自己写
mem

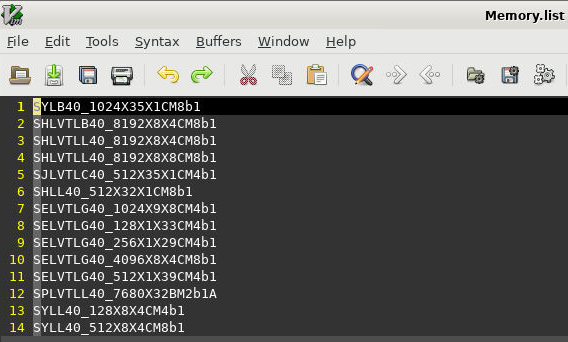

在实际项目中存在很多个mem，user不可能手动的一个个转换，这时候就需要脚本了（当当当！！很实用的脚本！！）
run work的脚本配置如下：

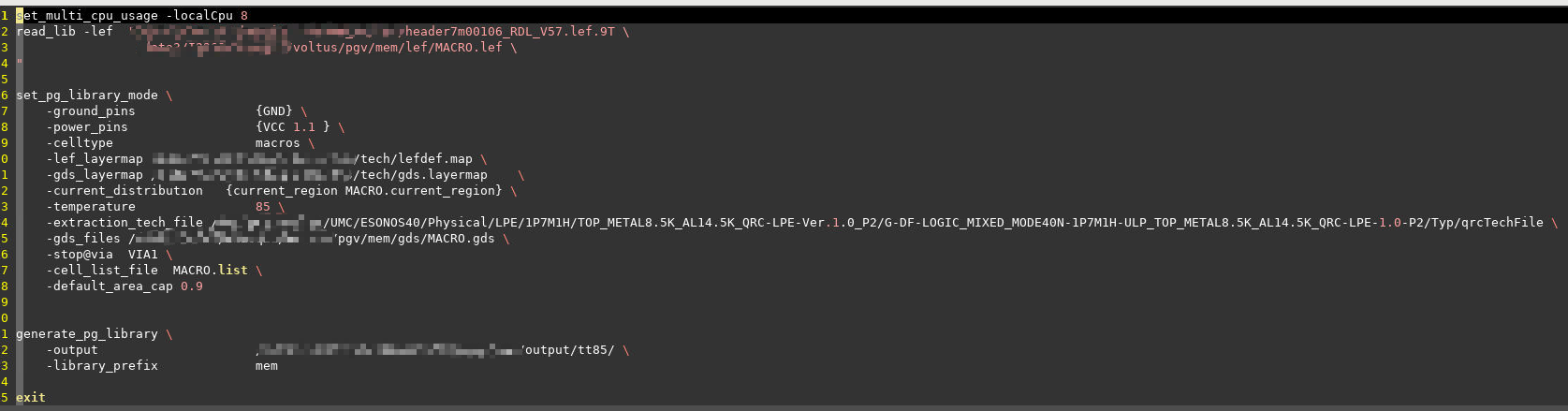

libgen_mem_template.tcl
为什么要有gds？因为要看见mem内部走线（可以理解为voltus的PGV>redhawk的gds2def，因为前者只需要一次转换就能吃了，后者还需要吃lef）

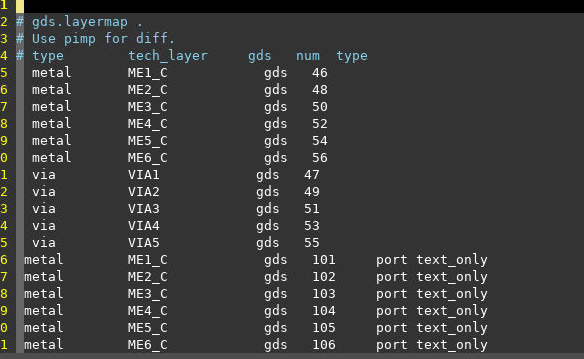

gds.layermap
不同的工艺的编码不同，需要user自己进行编写

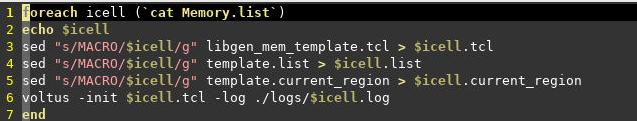

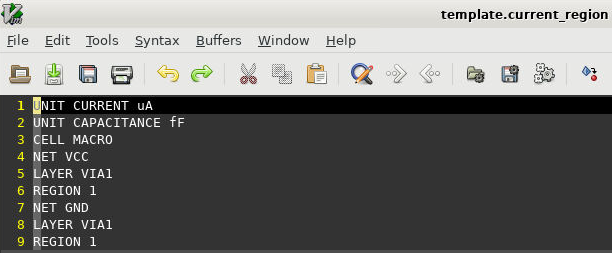

sed命令下的配置脚本如下：
tech
run work命令如下
libgen_techonly.tcl
用来转换模拟部分的pgv
--------分割线

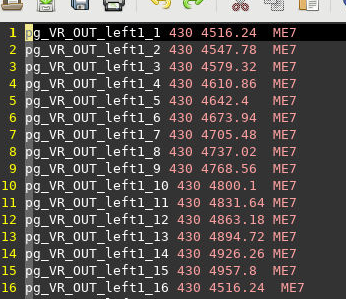

ploc的文件格式
表头如下：name x y metal
VDD和VSS的ploc坐标不在一个文件里，需要分成两份，这是因为voltus在读ploc的时候，命令不能指定多个net
--------分割线
