redhawk_sc 的scaled power view开启和工具逻辑

scaled power view：是redhawk_sc基于人为给定的target power值生成的一个view

给的数值单位是W；

run完之后还需要确定一下工具run出来的结果（一般工具不会出问题，但还是要看一下）；

同时确定一下人为给的功耗值是不是符合实际的（向仿真要一个靠谱点的值）

可在arges.py中进行设置，设置后需要在create_basic_view.py中开启scaled power view（脚本中默认的是使用target toggle rate生成的pwr进行提参出rpt，在功耗值给的不合理的时候会使用target toggle rate进行run work，所以不用设0）。

toggle rate按照之前的值不动，在启用scaled power view之后，工具会根据给定的功耗值调整instace的翻转率。

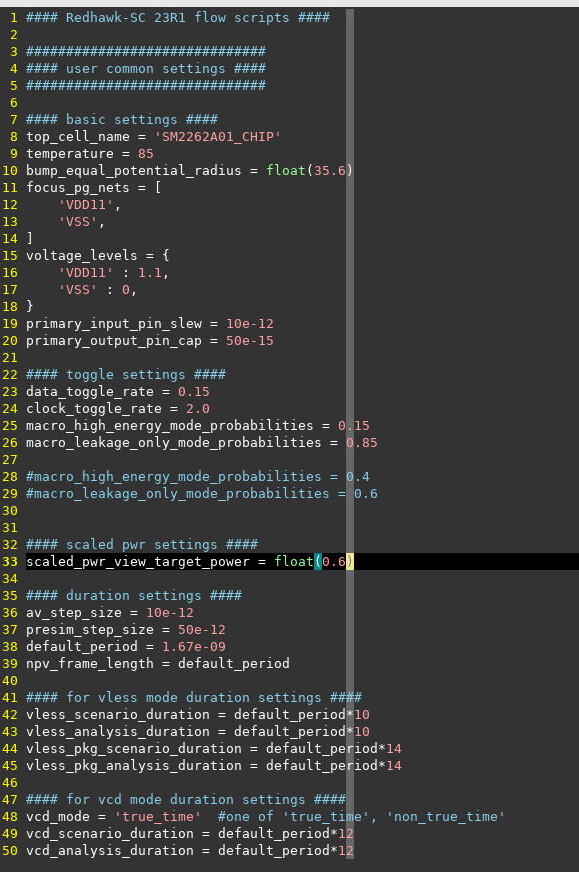

1，在arges.py的脚本中的第33行输入要给定的power（设定的整个chip的power）

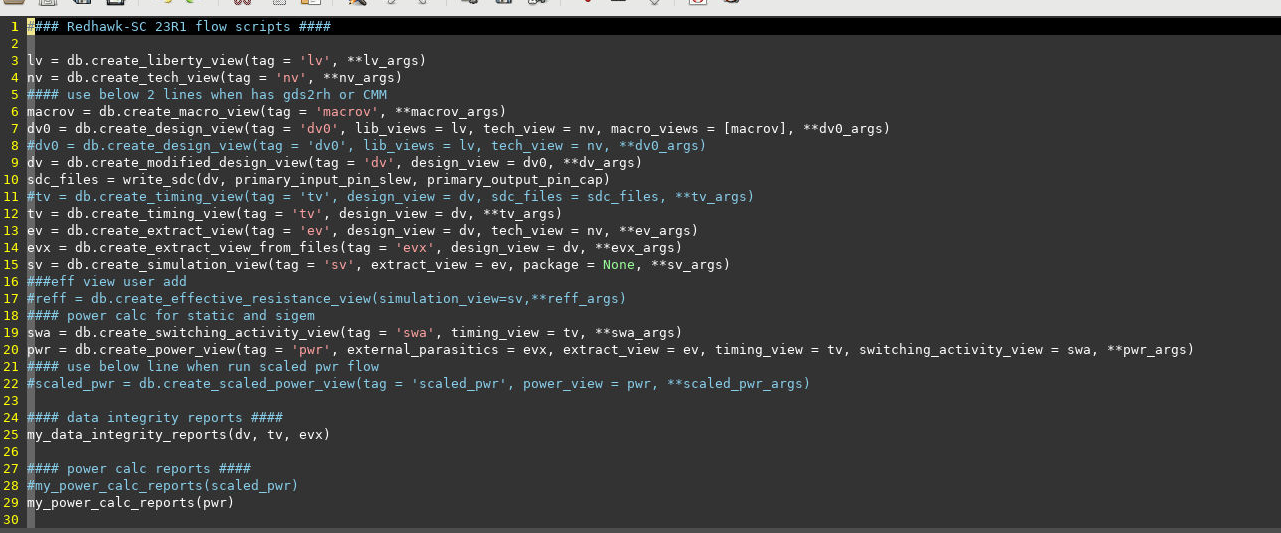

2，在create_basic_view.py中把scaled power view的调用开启

启用脚本中的第22行，关闭29行启用28行

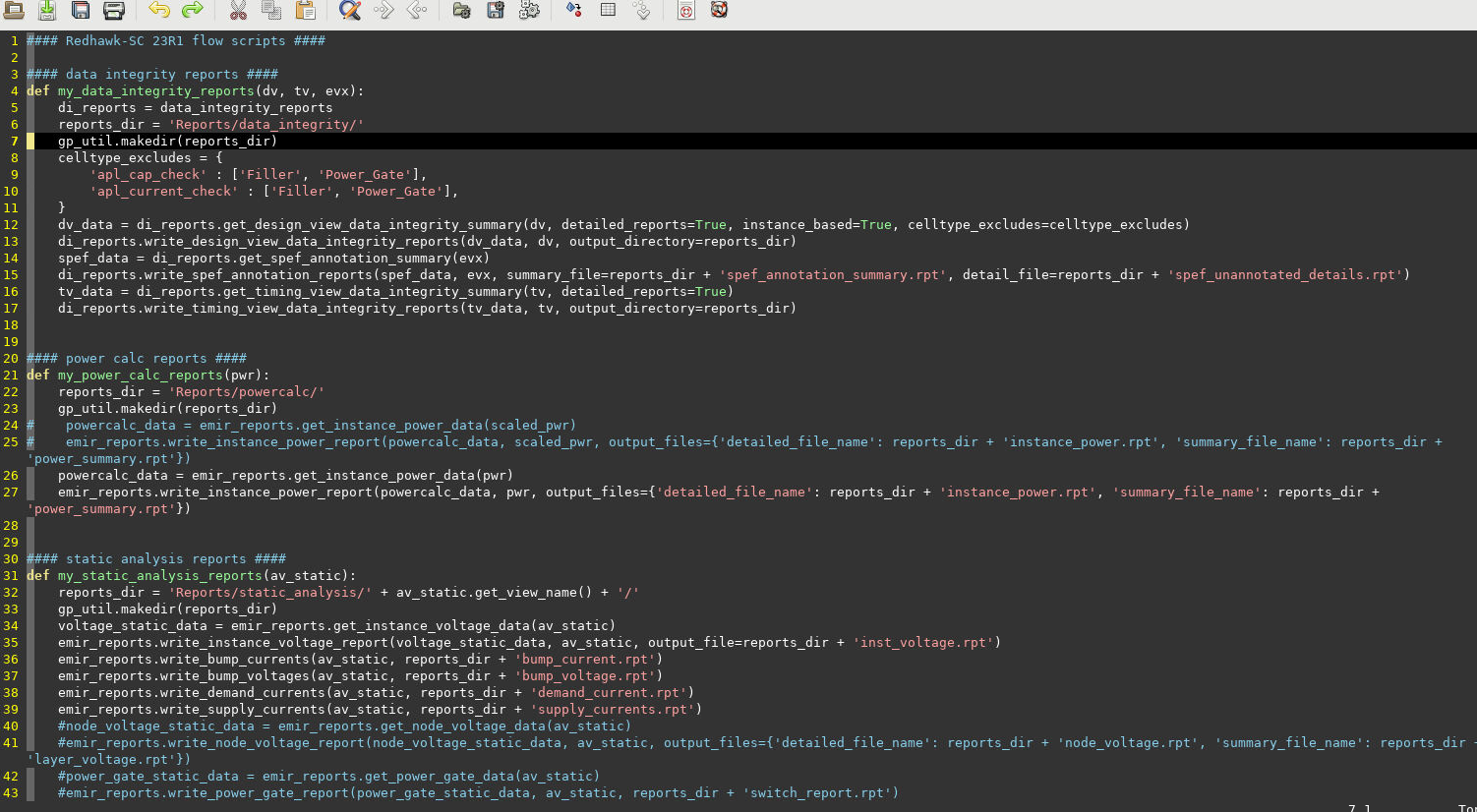

3，report.py中将pwr替换为scaled_pwr

将21行要调用的函数从pwr改为scaled_pwr，24 25行开启，26 27行关掉

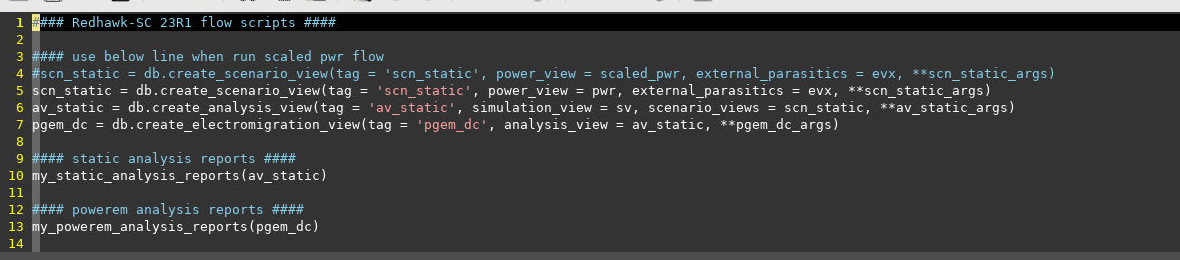

 4，修改run_static.py中的函数调用

将4行开启，6行关掉；把power_view的调用从pwr换为scaled_pwr
