PKI及SSL协议分析

本实验主要介绍了PKI本实验主要介绍了PKI及SSL协议的分析，通过本实验的学习，你能够了解和掌握证书服务的安装，理解证书的发放过程，掌握在WEB服务器上配置SSL， 使用HTTPS协议访问网站以验证结果。



一、实验目的

　　通过该实验了解和掌握证书服务的安装，理解证书的发放过程，掌握在WEB服务器上配置SSL， 使用HTTPS协议访问网站以验证结果，最后对HTTPS协议进行分析。



二、实验步骤

1）搭建CA服务器

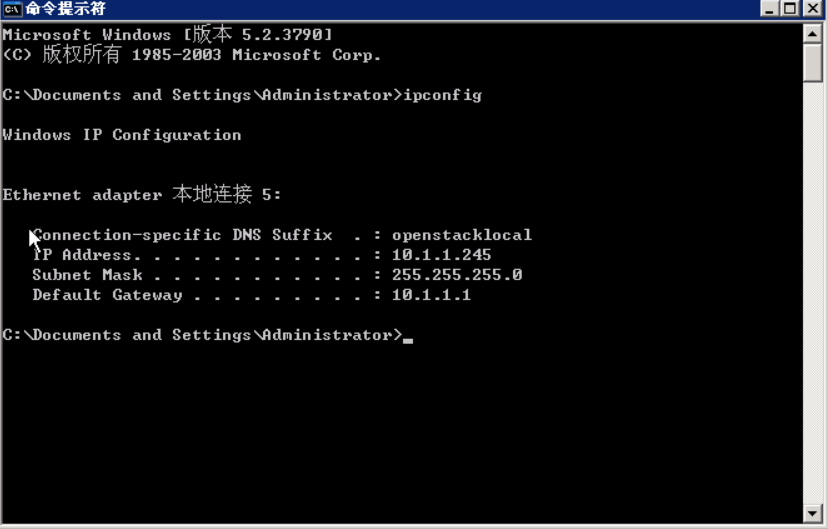

　1、远程桌面方式登录到CA服务器，在CMD下查看本机IP地址：





2、安装证书服务

　　依次点击：“开始”->>“控制面板”->>“添加或删除程序”，以打开添加或删除程序对话框：

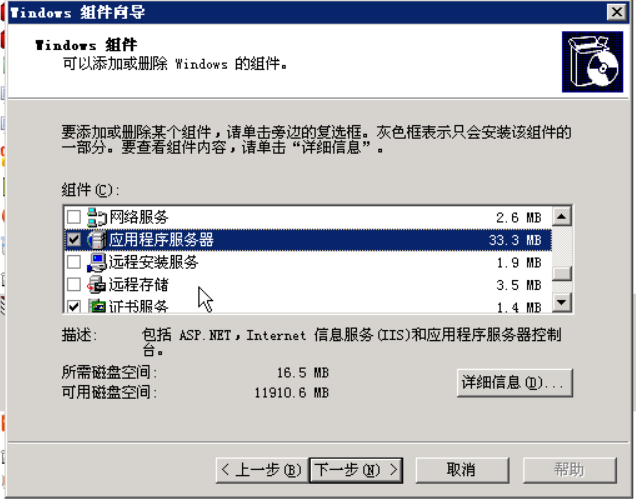

 依次点击：“添加删除windows组件”，在组件向导中选中“应用程序服务器”与“证书服务”，先不要点击下一步：

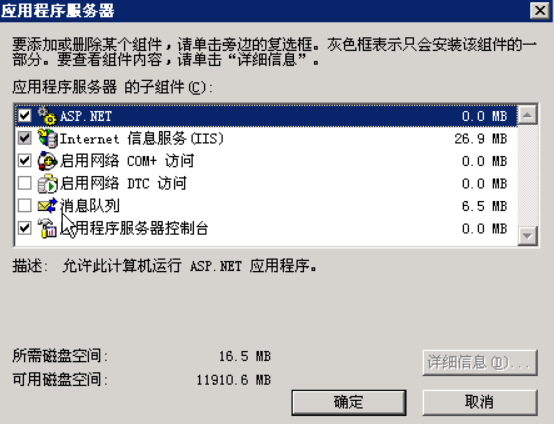

 双击“应用程序服务器”，选中“ASP.NET”与“Internet信息服务（IIS）”，如下图：



 点击“确定”开始安装，在出现的对话框中选择“独立根”，继续安装过程

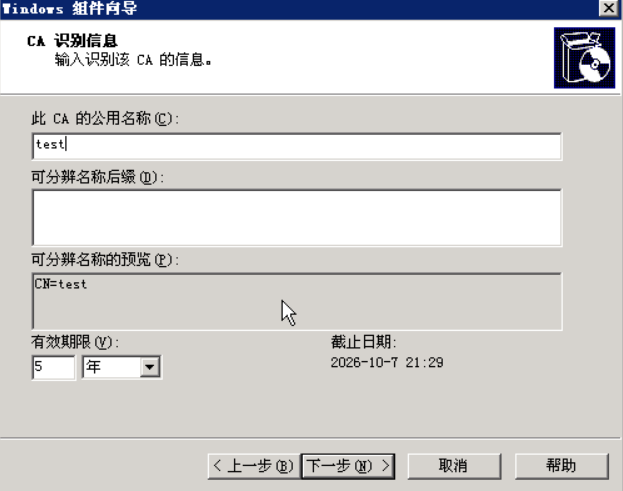

 选择相关的参数，如下图：

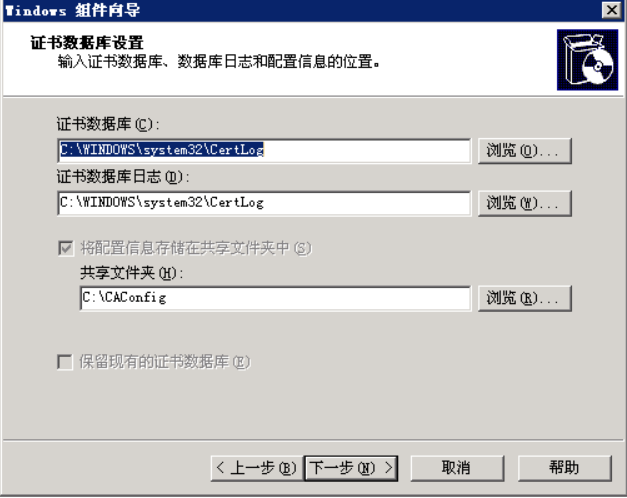

 下一步后，会出现证书数据库的相关设置，不用修改，继续下一步：





单击下一步后进行安装，在安装过程中会提示“输入磁盘”，按照安装IIS的方式，单击“浏览”、找到文件，确定完成安装。 （浏览到桌面-win2003-I386目录下）

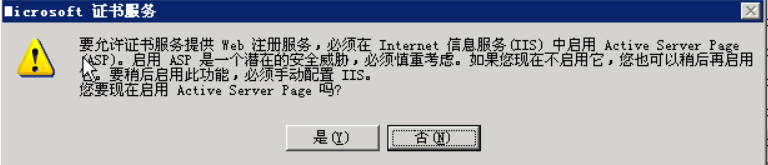

在安装完成后会提示启用Active Server Page，点击“确定”

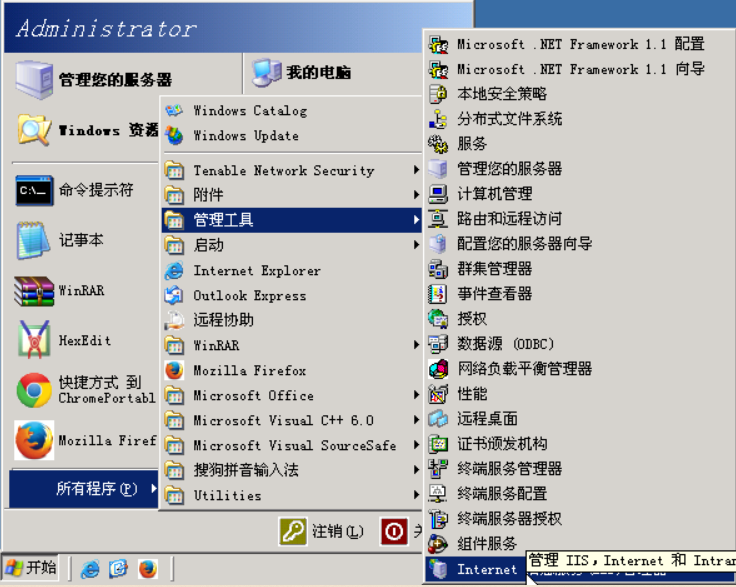

 安装完成后会发现有管理工具中多了“Internet信息服务（IIS）”，找到并打开：

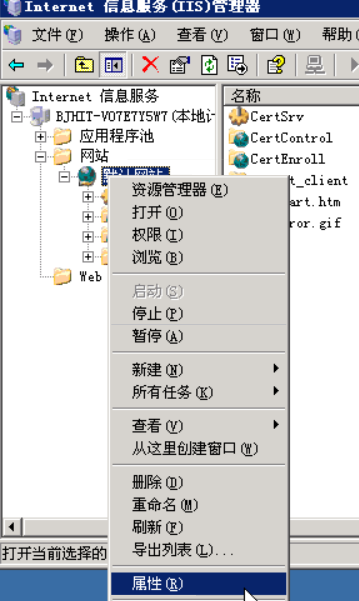

右键“默认网站”，选择“属性”：

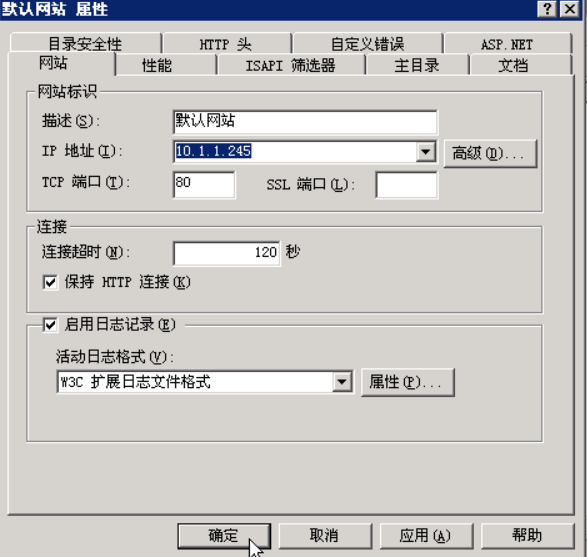

会出现如下属性对话框，在对话框中IP地址选择为本机IP（一般IP已经存在，不用手工输入），并点击确定：

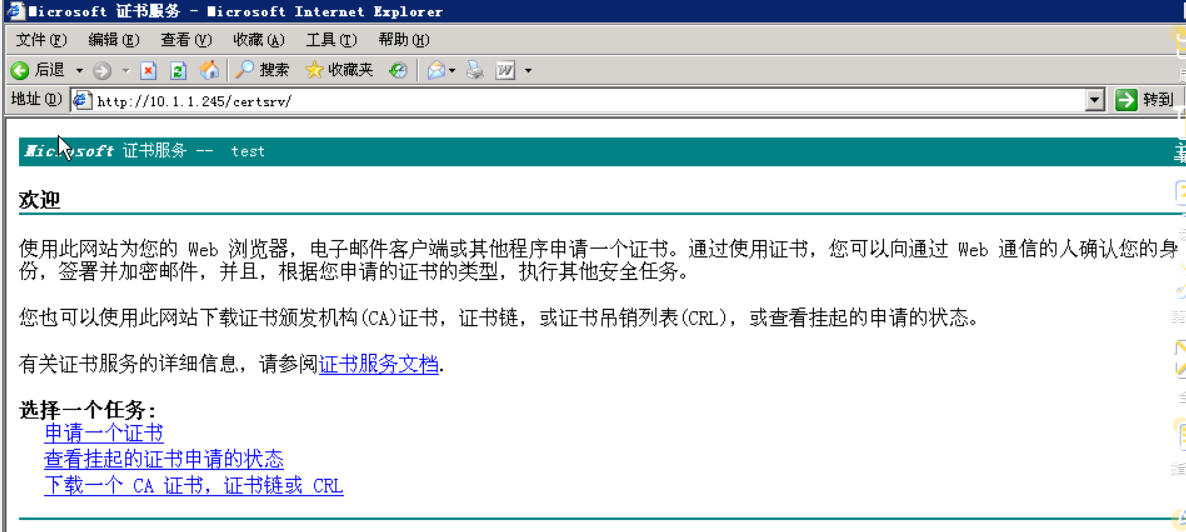

 打开浏览器输入 http://10.1.1.245/certsrv/ 可以浏览证书服务器



 至此，证书服务器搭建完成。



2）搭建HTTPS服务器

　1、证书申请

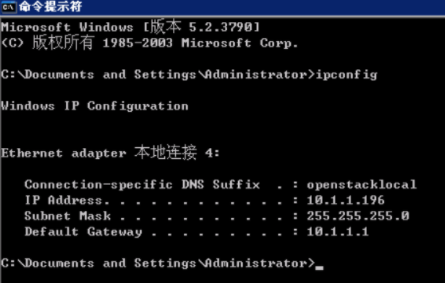

　　登录到要搭建https服务的“网站”主机，查看IP：

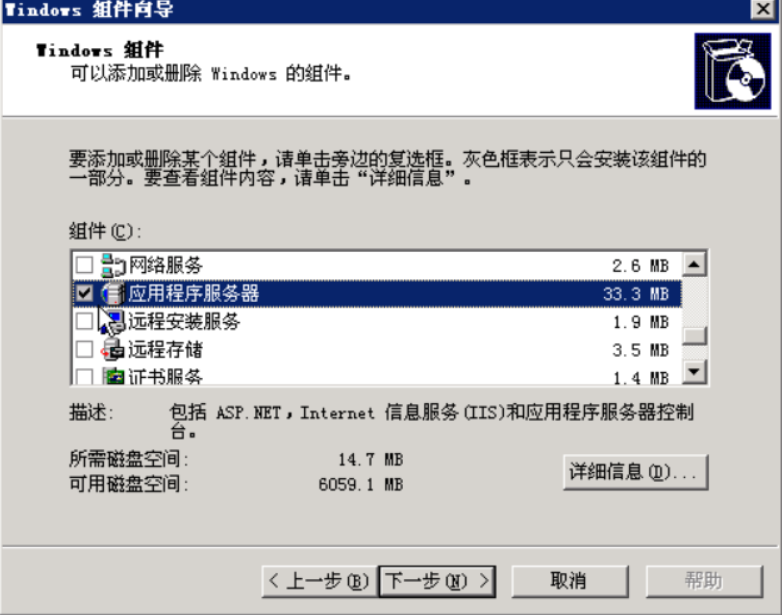

 按照搭建CA服务器的方法安装IIS，区别是只选择“应用程序服务器”，如下图：







 安装完成后，打开IIS，右键“默认网站”，选择“属性”：

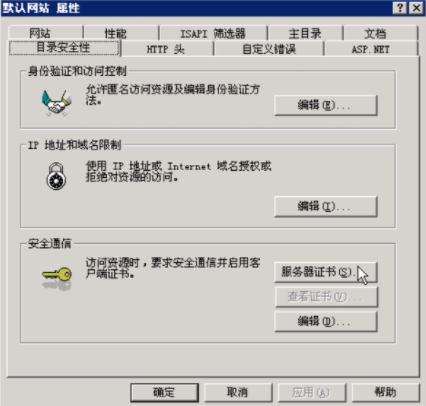

在“默认网站属性”中选择“目录安全性”标签，点击“服务器证书”：

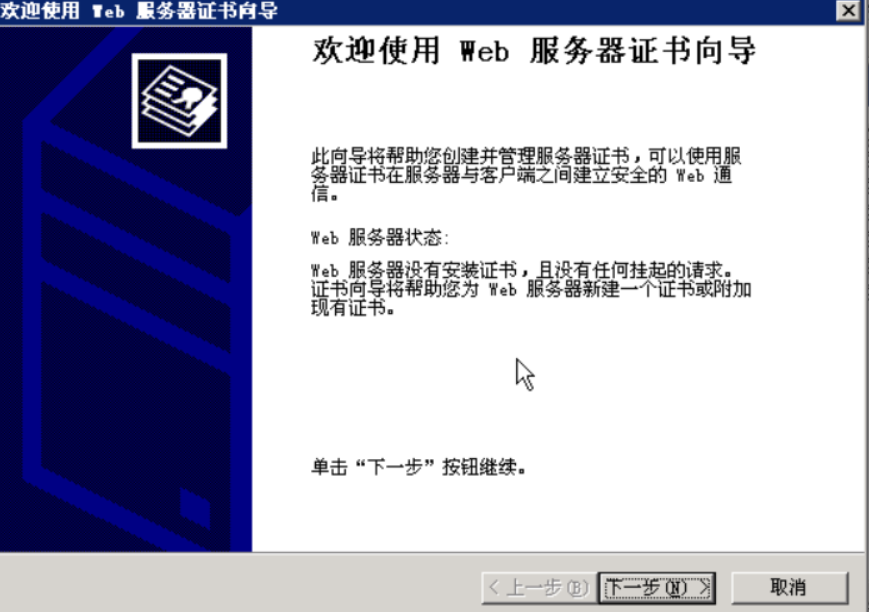

  会出现安装向导，点击下一步：



出现如下对话框，保持默认选项“新建证书”不动，继续下一步：

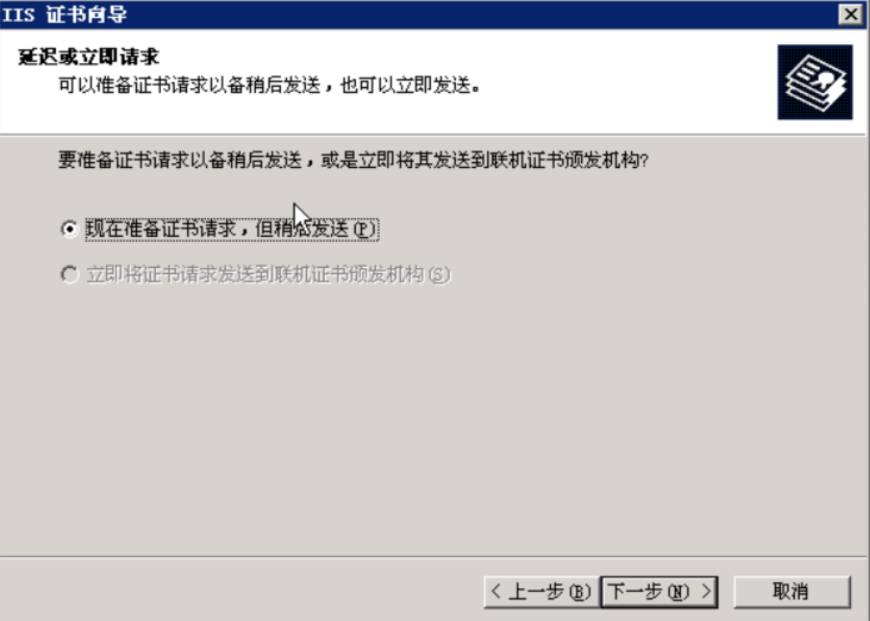

 继续保持默认选项，单击下一步：

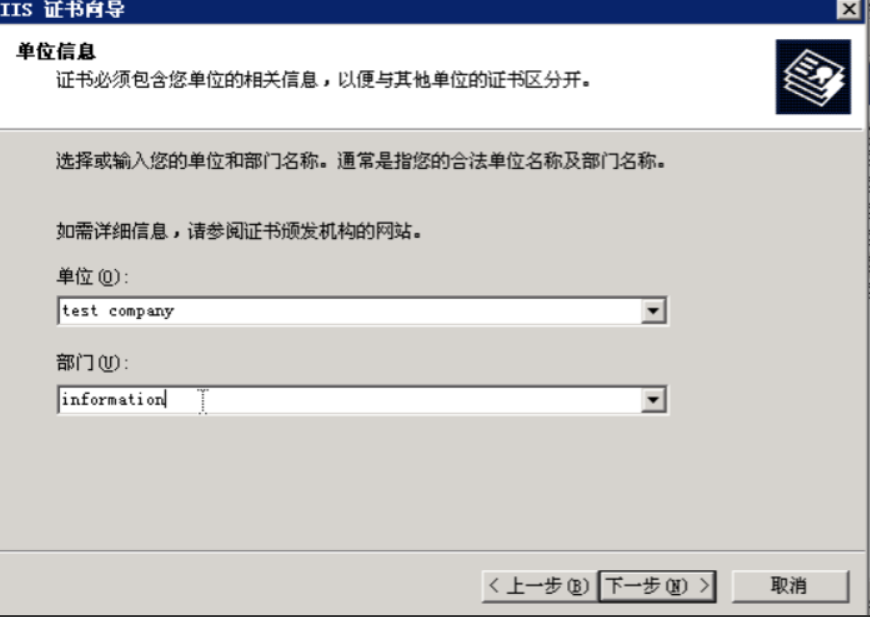

 填写单位与部门信息：

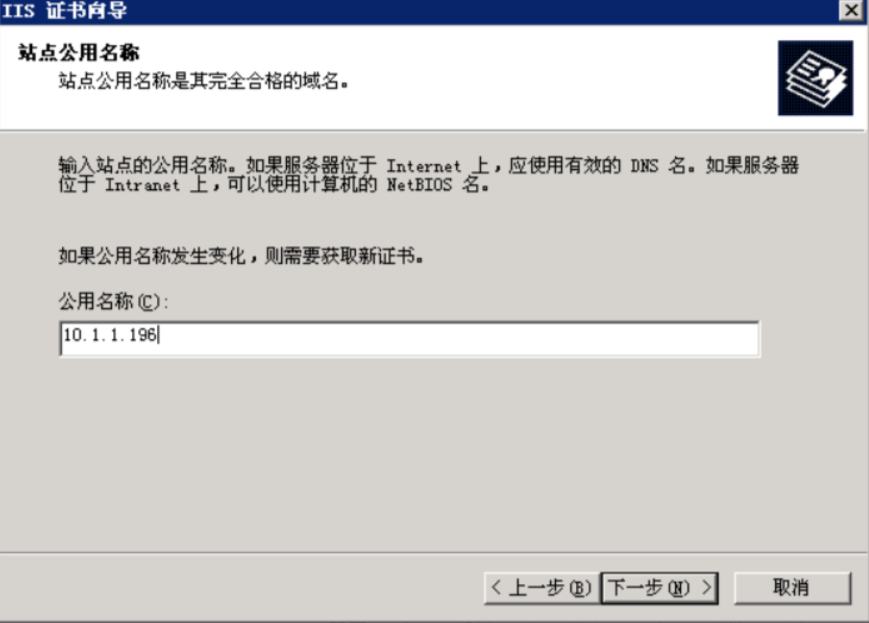

 填写公用名称，由于在本环境中没有使用DNS服务器，没有域名因此使用IP地址访问，在公用名称中输入本机的IP地址，如果名称错误，后面过程中会出现问题，因此应仔细核对：

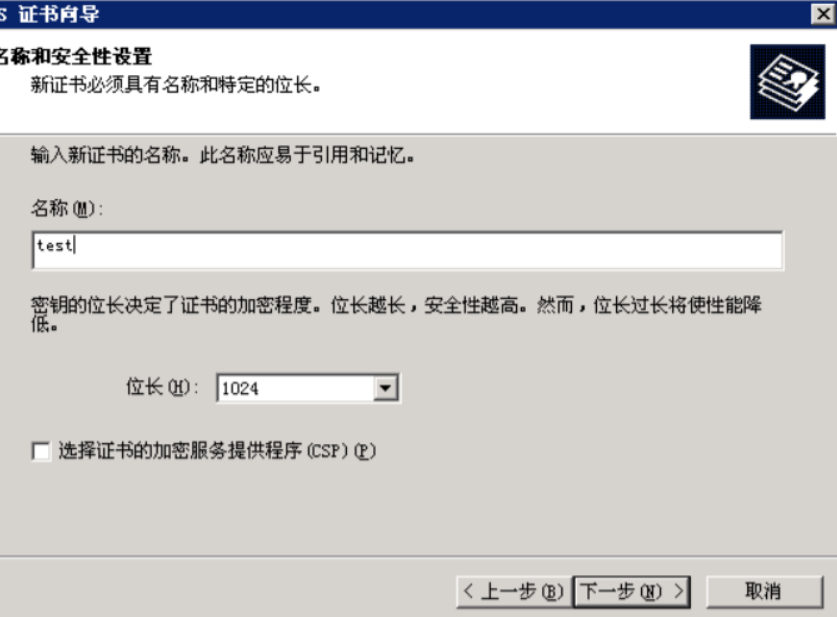

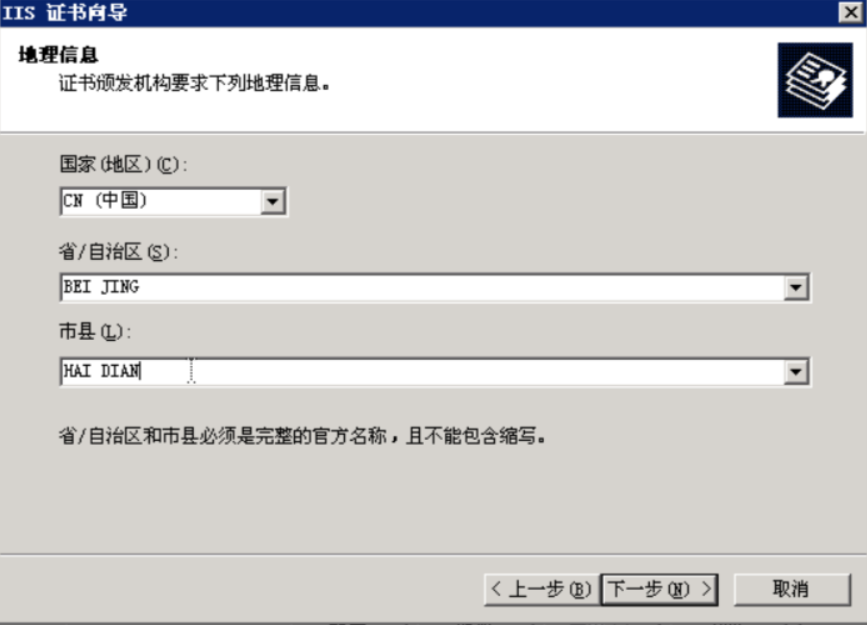

在下一步中输入证书的相关信息：

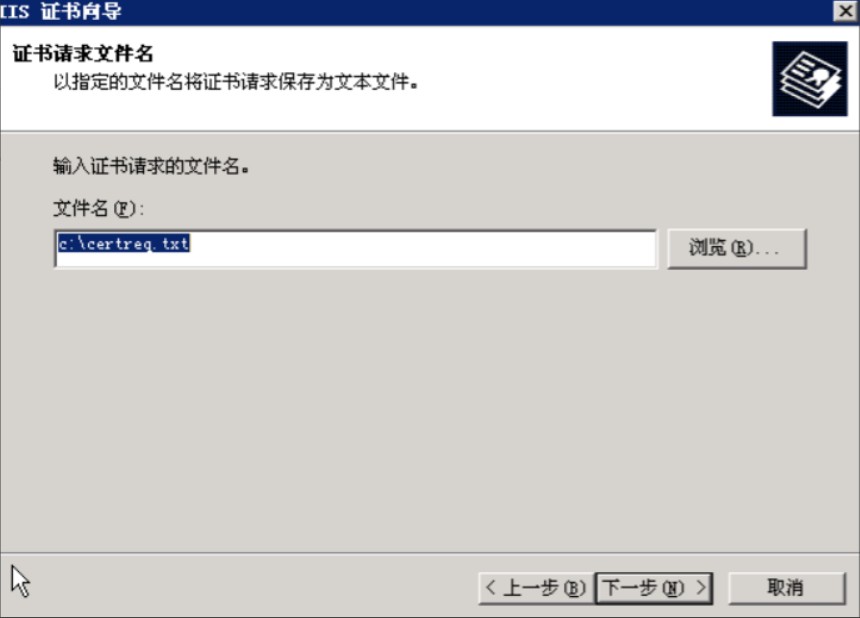

 可以使用默认的文件名，但要记住存放地址：



 确认信息后，完成请求证书的设置。

      接下来申请证书。

      打开浏览器，输入刚才我们搭建的证书服务器地址：

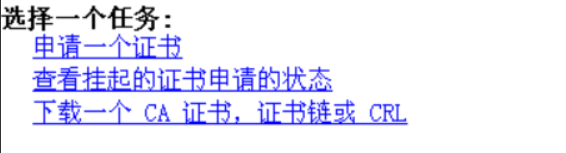

      Http://10.1.1.245/certsrv/ (在实验中根据自己情况填写IP)，在证书服务页面点击“申请一个证书”

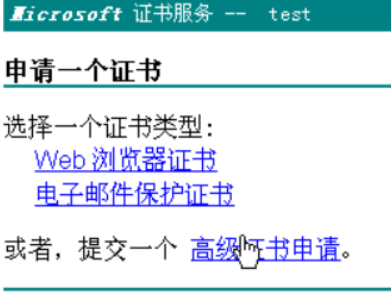

 在下图的页面中点击“高级证书申请”：



 在出现的页面中选择第二个“使用base64编码的CMC……”

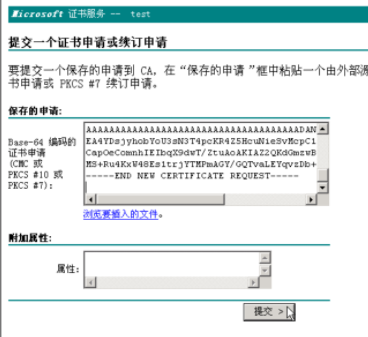

打开前面步骤建立的文本文件，将文本文件的内容复制到页面中，并提交：



会出现等待管理员审核批准的页面。

　2、证书的颁发

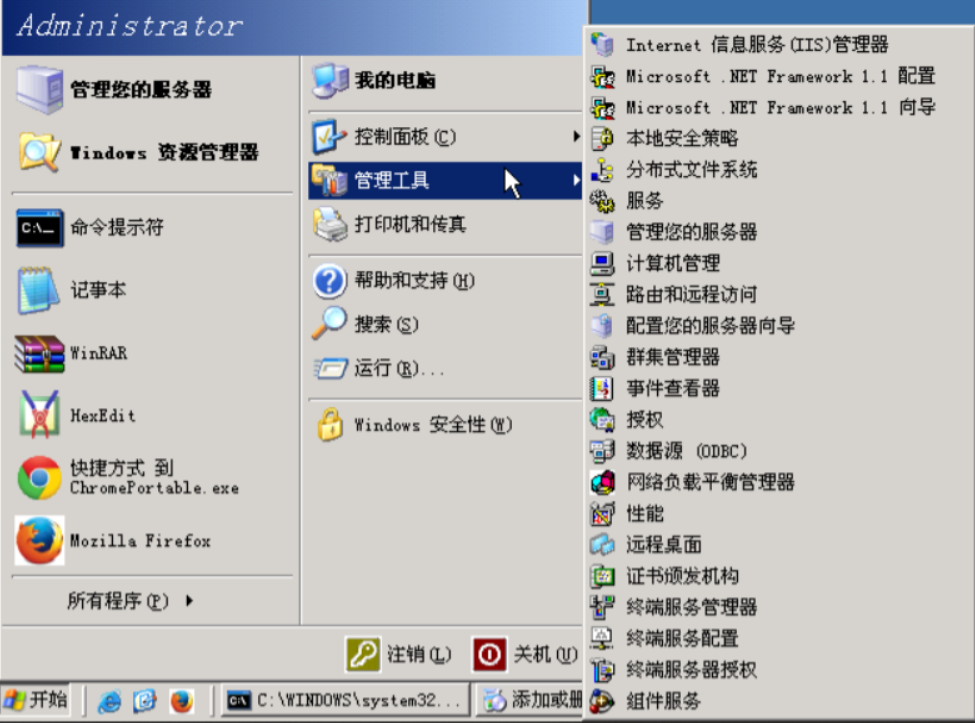

　　证书的颁发在证书服务器中操作，接下来的操作是证书审核员的角色，切换到CA服务器，点击“开始”>>“管理工具”>>“证书颁发机构”:



  可以在挂起的申请中看到刚才我们的申请：

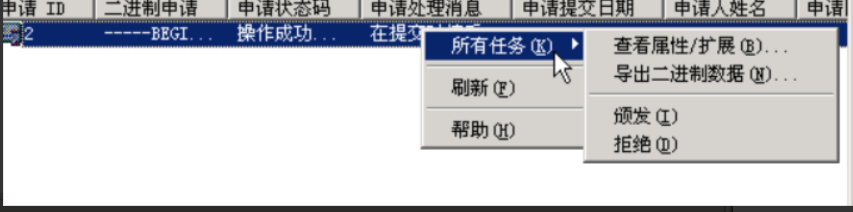

右键所有任务，选择“颁发”：

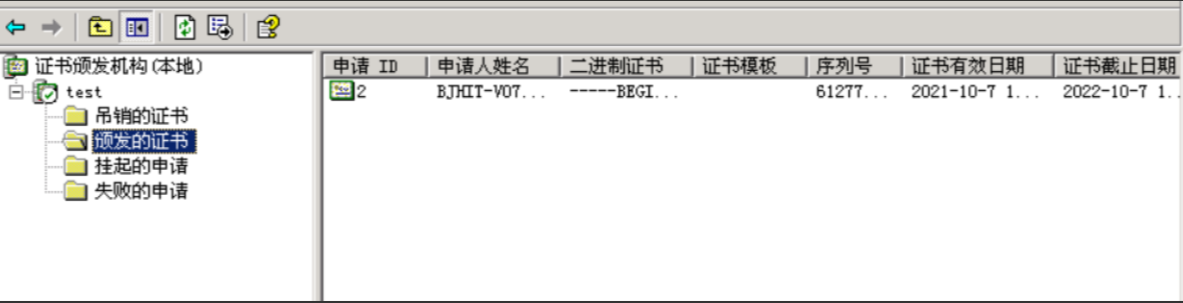

颁发后可以在“颁发的证书”中看到，如下图：





3、下载并应用证书

      本操作是网站主机上。

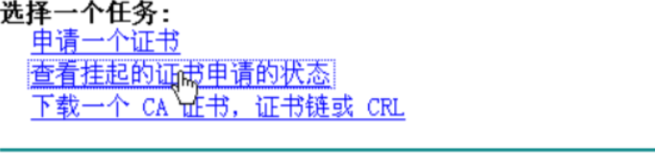

  可以看到，证书已经审核通过，可以下载了：

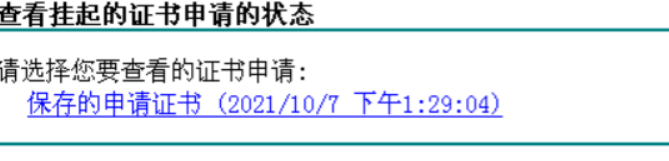

 点击“保存的申请证书”，进入到下一页面：

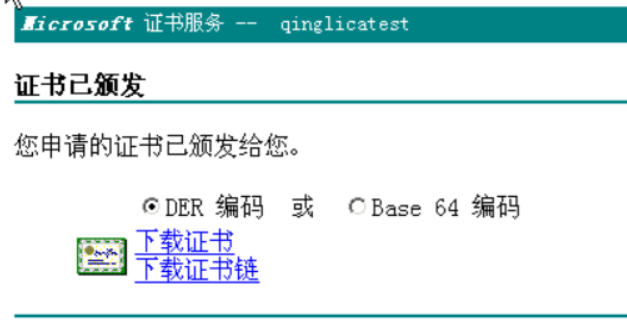

选择“Base 64编码”，并点击“下载证书”：

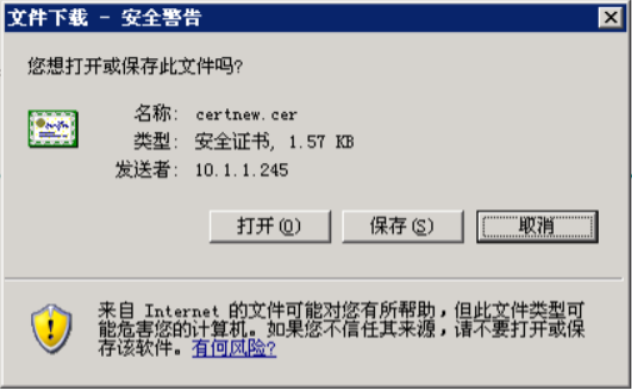

 将证书保存到桌面，以便查找，可以看到桌面上的证书文件。

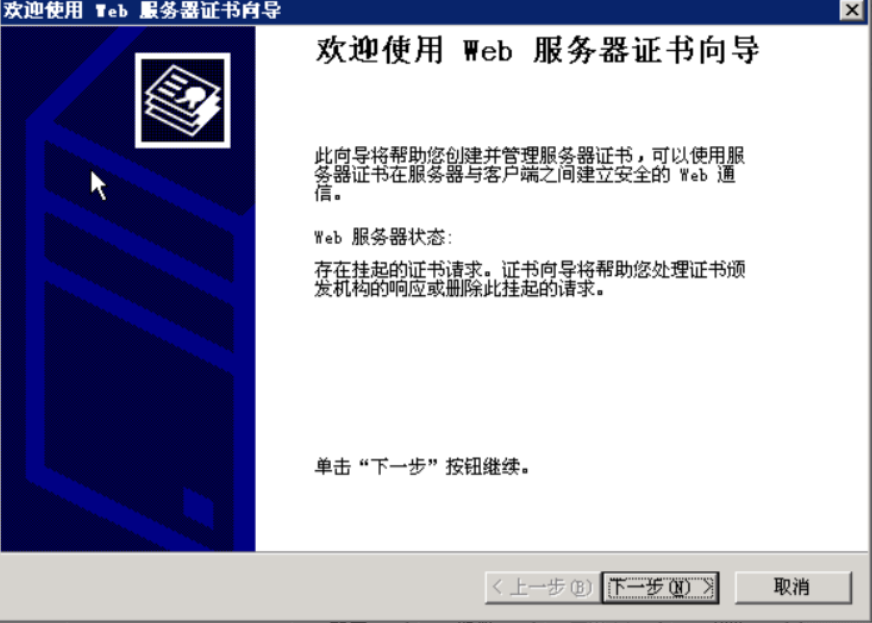

再进入到默认网站属性，选择“目录安全性”，单击“服务器证书”， 进入Web服务器证书向导，点击下一步：

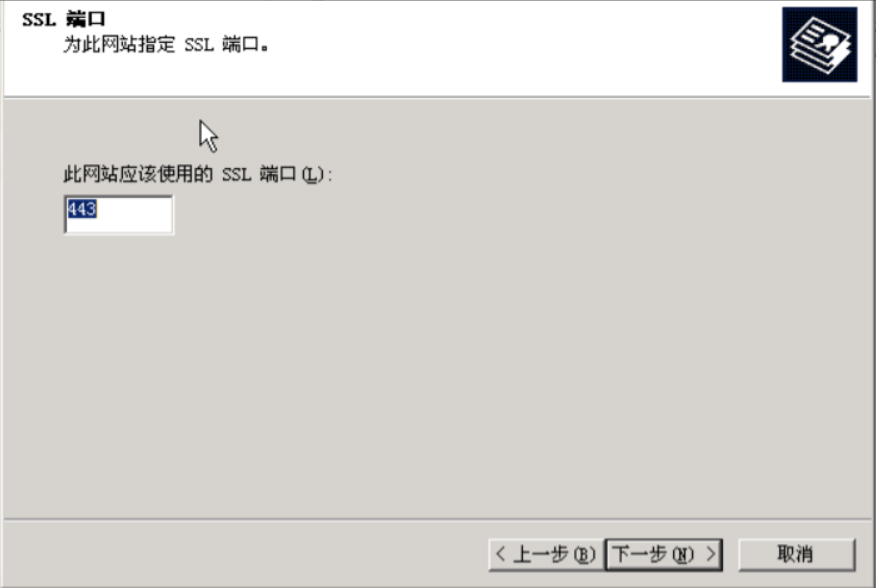

 在“处理挂起请求”中选择“浏览”，选择刚才下载的证书文件，并打开，下一步，使用默认的443端口，点击下一步：



 选择“要求安全通道”，确定：



 任务三：访问HTTPS服务器

      在“CA服务器”中打开已经申请了HTTPS服务的网站：

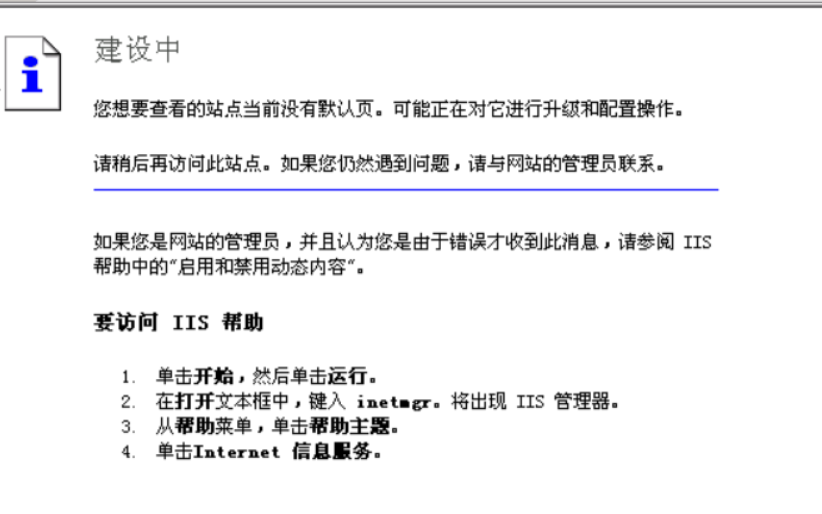

 输入https://10.1.1.196 (按照实际情况)，会出现一个证书安全问题的确认，单击“是”，进行浏览，可以看到能够通过HTTPS协议浏览。





分析与思考

1.通过本实验，论述本实验中有哪些角色？他们的任务分别是什么？

 主机申请所需要的证书

CA服务器证书库，使用证书的网站

CA证书审核员，负责颁发证书

2.对数据包进行分析，比较使用HTTP和HTTPS有什么不同？
