实验4 8086标志寄存器及中断

1.实验内容1

验证性实验：有些汇编指令会影响到标志寄存器中的一个或多个状态标志位。

在debug环境中，分别实践、观察：

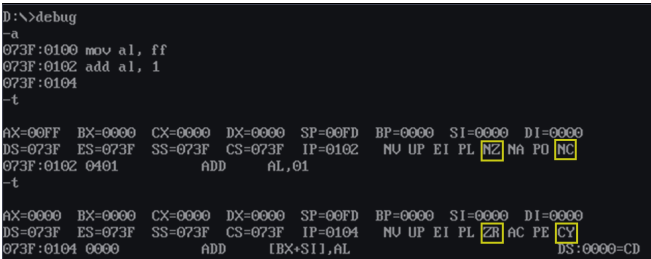

① add指令对标志寄存器中的零标志位ZF(Zero Flag)、进位标志位CF(Carry Flag)是否有影响

     有影响

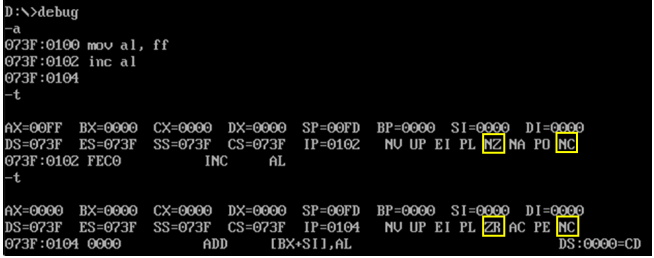

② inc指令对标志寄存器中的零标志位ZF(Zero Flag)、进位标志位CF(Carry Flag)是否有影响?

     没有影响







使用任意文本编辑器，录入8086汇编源码task1.asm。

task1.asm

assume cs:code, ds:data

data segment
   x dw 1020h, 2240h, 9522h, 5060h, 3359h, 6652h, 2530h, 7031h
   y dw 3210h, 5510h, 6066h, 5121h, 8801h, 6210h, 7119h, 3912h
data ends
code segment
start:
    mov ax, data
    mov ds, ax
    mov si, offset x
    mov di, offset y
    call add128

    mov ah, 4ch
    int 21h

add128:
    push ax
    push cx
    push si
    push di

    sub ax, ax

    mov cx, 8
s:  mov ax, [si]
    adc ax, [di]
    mov [si], ax

    inc si
    inc si
    inc di
    inc di
    loop s

    pop di
    pop si
    pop cx
    pop ax
    ret
code ends
end start

其中：

add128是子程序子程序。

功能：实现计算两位128位数的加法

入口参数：

ds:si指向存储第一个128位数的存储空间（因为一个数128位，需要8个字节的连续空间）

ds:di指向存储第二个128位数的存储空间

出口参数：

加运算后的结果，保存在第一个数的存储空间中，即：ds:si开始的连续8个字节空间

在代码段种，调用add128实现对标号x和y处存储的两个128位数据相加，结果保存在x处的连续128个字

节中。

对程序进行汇编、链接，得到可执行程序task1.exe。在debug中调试程序，并回答问题。

① line31~line34的4条inc指令，能否替换成如下代码？你的结论的依据/理由是什么？

add si,2
add di,2

可以，对实验结果不会产生影响，但是使用add会影响标志位，而inc不会影响标志位。



② 在debug中调试，观察数据段中做128位加之前，和，加之后，数据段的值的变化。

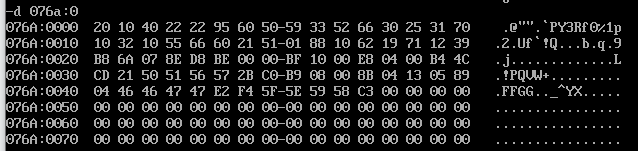

做128位加法之前数据段的值：

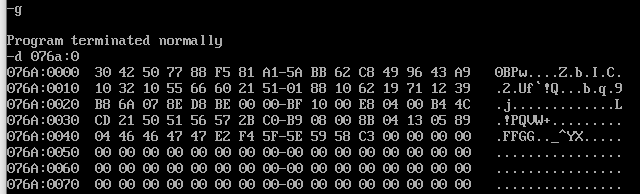

做128位加法之后数据段的值：

2. 实验任务2

使用任意文本编辑器，录入8086汇编源码task2.asm。

    task2.asm

assume cs:code, ds:data
data segment
        str db 80 dup(?)
data ends

code segment
start:
        mov ax, data
        mov ds, ax
        mov si, 0
s1:
        mov ah, 1
        int 21h
        mov [si], al
        cmp al, '#'
        je next
        inc si
        jmp s1
next:
        mov ah, 2
        mov dl, 0ah
        int 21h

        mov cx, si
        mov si, 0
s2:     mov ah, 2
        mov dl, [si]
        int 21h
        inc si
        loop s2

        mov ah, 4ch
        int 21h
code ends
end start

对源程序task2.asm进行汇编、链接，得到可执行文件task2.exe。

运行程序，从键盘上输入一串字符，以#结束（比如，输入George Orwell, 1984#)，观察结果。结合运行结果，理解代码并回答问题：





① 汇编指令代码line11-18，实现的功能是？



首先，调用int 21h的一号子功能，将键盘上输入的单个字符存放至al中，使用cmp命令判断输入的字符时是否与“#”相同，如果相同则跳转至 next ，如果不是继续获取下一个字符。



② 汇编指令代码line20-22，实现的功能是？



实现的功能为输出一个换行符。



③ 汇编指令代码line24-30，实现的功能是？



实现的功能为清空寄存器，并输出所有从键盘获取的内容



说明：task2.asm中用到的两个DOS系统功能调用:

      DOS系统功能调用int 21h的1号子功能

     功能：从键盘上输入单个字符

     入口参数：(ah) = 1

     出口参数: (al)存放输入字符的ASCⅡ码

即：

mov ah,1
int 21h

DOS系统功能调用int 21h的2号子功能

功能：输出单个字符到屏幕上

入口参数：(ah) = 2, (dl) = 待输出的字符或其ascⅡ码

出口参数：无

即：

mov ah, 2
mov dl,  xx  ;xx是待输出的字符或其ascII码
int 21h



3. 实验任务3

data segment
     x dw 91, 792, 8536, 65521, 2021
     len equ $ - x
data ends

编写8086汇编源程序task3.asm，在屏幕上以十进制形式输出data段中这一组连续的数据，数据和数据之间以空格间隔。

要求：

    编写子程序printNumber

　　功能：以十进制形式输出一个任意位数的整数（整数范围0 ~ 65535）

　　入口参数：寄存器ax（待输出的数据 --> ax）

　　出口参数：无

    编写子程序printSpace

　　功能：打印一个空格

　　入口参数：无

　　出口参数：无

在主体代码中，综合应用寻址方式和循环，调用printNumber和printSpace, 实现题目要求。

assume cs:code, ds:data
data segment
       x dw 91,792,8536,65521,2021
      len equ $ - x
data ends

stack segment
     db 16 dup(0)
stack ends

code segment
start:
      mov ax,data
       mov ds,ax

       mov cx,5
       mov si,0
s:
       mov ax,ds:[si]
       call printNumber
       call printSpace
       inc si
       inc si
       loop s

       mov ah,4ch
       int 21h

printNumber:
       mov bx,10 ;数字为32位，多次除以10取余数
       mov dx,0
       mov di,0 ;存储取余数次数
       push cx

s1:
      div bx     ;除法运算 被除数为32位，ax存储商，dx存储余数 被除数为16位，al存储商，ah存储余数
      push dx   ;余数入栈
      inc di      ;取余数的次数加一
      mov dx,0
      cmp ax,0 ;商为0,已全部入栈 ，跳转s2
      je next
      jmp s1      ;如果没有进行跳转，继续循环s1

next:
       mov ah,2
       mov cx,di

s2:
       pop dx  ;数据逐个弹出
       or dl,30h  ;转化为ASCII码
       int 21h
       loop s2

       pop cx
       ret    ;结束子程序

printSpace:
        mov dl,' '
        mov ah,2
        int 21h
        ret

code ends
end start

结果截图：



提示:

题目限定了数据范围是0 ~ 65535， 可以借助32÷16位的除法，无需考虑除法溢出问题。具体地：

1. 被除数 -> dx:ax，由于数据不超过65535，所以，每次寻址取数-> ax后，在子程序printNumber中做

除法时，dx设置为0即可。

2. 除以10，得到余数后，入栈并计数。重复这一过程，直至商为0。然后，循环出栈，并借助int 21h中的2号子功能，实现输出。

3. 注意事项：① 数字和数字字符的区别，及，必要转换；② 寄存器使用冲突问题，可借助栈解决。具体

地，如内容不熟悉，请复习第10章。

4. 实验任务4

针对8086CPU，已知逻辑段定义如下：

assume cs:code,ds:data
data segment
        str db "assembly language, it's not difficult but tedious"
        len equ $ - str
data ends

编写8086汇编源程序task4.asm，将data段中字符串里的小写字符转换成大写。

要求：

　　编写子程序strupr

　　　　功能：将包含任意字符的字符串中的小写字母变成大写

　　　　入口参数

　　　　　　(ds:si ) 字符串首地址的段地址和偏移地址分别送至ds和si

　　　　　　(cx) 字符串的长度

　　　　出口参数：无

在主体代码中，设置入口参数，调用strupr, 实现题目要求。

assume cs:code,ds:data
data segment
        str db "assembly language, it's not difficult but tedious"
        len equ $ - str
data ends

code segment
start:
        mov cx,len
        mov ax,data
        mov ds,ax
        mov si, 0
        call strupr

        mov ah,4ch
        int 21h
strupr:                ;判断字符是否是小写字符，如果是将其转化为大写字母
        mov al,ds:[si];
        cmp al, 97 ;小写字母的ASCII码在97-122
        jb next    ;如果小于97则说明不是小写字符，跳转至next
        cmp al,122
        ja next   ;如果大于122则说明不是小写字符，跳转至next
        and al, 0dfh    ;小写字符转换成大写字符
        mov ds:[si],al
next:
         inc si  ;指向下一个字符
         loop strupr
         ret

code ends
end start


  运行前观察存储内容：





 运行结果之后：



5. 实验任务5

使用任意文本编辑器，录入8086汇编源码task5.asm。

    task5.asm

assume cs:code, ds:data

data segment
    str1 db "yes", '$'
    str2 db "no", '$'
data ends

code segment
start:
    mov ax, data
    mov ds, ax

    mov ah, 1
    int 21h

    mov ah, 2
    mov bh, 0
    mov dh, 24
    mov dl, 70
    int 10h

    cmp al, '7'
    je s1
    mov ah, 9
    mov dx, offset str2
    int 21h

    jmp over

s1: mov ah, 9
    mov dx, offset str1
    int 21h
over:
    mov ah, 4ch
    int 21h
code ends
end start

对源程序task5.asm进行汇编、链接，得到可执行文件task5.exe。

运行程序，输入7，观察结果。输入其他字符，观察结果。结合运行结果和注释，理解代码实现的功能。







 该程序的功能为判断输入的字符是否为7，如果是则在行尾输入yes，如果不是，则输出no

说明：task5.asm中，使用用到的DOS系统功能调用和BIOS中断例程

DOS系统功能调用int 21h的1号子功能

功能：从键盘上输入单个字符

入口参数：(ah) = 1

出口参数: (al)存放输入字符的ASCⅡ码

即：

mov ah, 1
int 21h  ;(a1) <--输入字符的ASCII



DOS系统功能调用int 21h的9号子功能

功能：显示字符串

入口参数：(ah) = 9，(ds:dx) = 字符串的首地址的段地址和偏移地址

出口参数: 无

其它要求：字符串必须以$结束

即：

mov ah, 9
mov ds, xx       ; xx是待输出字符串所在段的段地址
mov dx, xx       ; xx是待输出字符串第一个字符的偏移地址
int 21h



BIOS中断例程int 10h的2号子功能

功能：设置光标位置

入口参数：(ah) = 2, (bh) = 页号（默认取0), (dh) = 行号, (dl) = 列号

出口参数：无

即：

mov ah, 2
mov bh, xx ; xx是页号
mov dh, xx
mov dl,  xx  ; xx是列号
int 10h



6. 实验任务6

实验任务1、2、3、5中使用了不少系统提供的中断例程。本实验任务中，要求自行实现一个42号软中断

例程，使得通过 int 42 或 int 2ah 软中断调用，实现在屏幕最下方中间以黑底绿字打印"welcome to 2049!"。

建议配合教材第12章学习理解并实践。

task6_1.asm

assume cs:code

code segment
start:
    ; 42 interrupt routine install code
    mov ax, cs
    mov ds, ax
    mov si, offset int42  ; set ds:si

    mov ax, 0
    mov es, ax
    mov di, 200h        ; set es:di

    mov cx, offset int42_end - offset int42
    cld
    rep movsb

    ; set IVT(Interrupt Vector Table)
    mov ax, 0
    mov es, ax
    mov word ptr es:[42*4], 200h
    mov word ptr es:[42*4+2], 0

    mov ah, 4ch
    int 21h

int42:
    jmp short int42_start
    str db "welcome to 2049!"
    len equ $ - str

    ; display string "welcome to 2049!"
int42_start:
    mov ax, cs
    mov ds, ax
    mov si, 202h

    mov ax, 0b800h
    mov es, ax
    mov di, 24*160 + 32*2

    mov cx, len
s:  mov al, [si]
    mov es:[di], al
    mov byte ptr es:[di+1], 2
    inc si
    add di, 2
    loop s

    iret
int42_end:
   nop
code ends
end start



task6_2.asm

assume cs:code

code segment
start:
    int 42

    mov ah, 4ch
    int 21h
code ends
end start



对汇编源程序task6_1.asm进行汇编、链接，得到可执行程序task6_1.exe。运行task6_1.exe，实现将

42号中断处理程序安装到0:200开始的连续内存空间，并设置中断向量表，使得将来通过 int 42 ，系统

可以跳转到中断处理程序。

对汇编源程序task6_2.asm进行汇编、链接，得到可执行程序task6_2.exe。运行task6_2.exe。



两个程序正确编写、汇编、链接，运行后，预期结果如下：





通过此项实现任务，你对中断、软中断的理解

自己选一个未被使用的中断码，实现一个中断例程，并调用测试。给出源码和运行测试截图。(选做*)



8086一共提供了256个中断，中断码为0~255，其中，有些保留作为系统用，有些未使用。可以自

行挑选一个未被使用的中断码，程时自己编写中断例程。

28H ~ 2EH DOS保留用（实验任务6中，使用的是42号中断码，即2AH）

30H ~ 3FH DOS保留用

60H ~ 6FH 用户保留

F1 ~ FFH 未使用
