实验3 转移指令跳转原理及其简单应用编程

1.实验任务1

使用任何一款文本编辑器，录入8086汇编程序源码task1.asm。

task1.asm

assume cs:code, ds:data

data segment
    x db 1, 9, 3
    len1 equ $ - x

    y dw 1, 9, 3
    len2 equ $ - y
data ends

code segment
start:
    mov ax, data
    mov ds, ax

    mov si, offset x
    mov cx, len1
    mov ah, 2
 s1:mov dl, [si]
    or dl, 30h
    int 21h

    mov dl, ' '
    int 21h

    inc si
    loop s1

    mov ah, 2
    mov dl, 0ah
    int 21h

    mov si, offset y
    mov cx, len2/2
    mov ah, 2
 s2:mov dx, [si]
    or dl, 30h
    int 21h

    mov dl, ' '
    int 21h

    add si, 2
    loop s2

    mov ah, 4ch
    int 21h
code ends
end start

对源程序进行汇编、链接，得到可执行程序task1.exe，运行后，结合运行结果和注释，及必要的debug

调试：

1. 理解运算符offset、伪指令equ、预定义符号$的灵活使用。

通过line5、line8，以及数据项的数据属性（字节、字、双字，等），可以方便计算出连续数据项

的个数，而无需人工计数。

注*： 符号常量len1, len2不占用数据段内存空间



2. 回答问题

① line27, 汇编指令 loop s1 跳转时，是根据位移量跳转的。通过debug反汇编，查看其机器码，分析其跳转的位移量是多少？（位移量数值以十进制数值回答）从CPU的角度，说明是如何计算得到跳转后标号s1其后指令的偏移地址的。



 8位位移=001D-0027=-14  表示执行到loop s指令后前移14个字节。

② line44，汇编指令 loop s2 跳转时，是根据位移量跳转的。通过debug反汇编，查看其机器码，分析其跳转的位移量是多少？（位移量数值以十进制数值回答）从CPU的角度，说明是如何计算得到跳转后标号s2其后指令的偏移地址的。



 8位位移=0019-0029=-16  表示执行到loop s指令后前移16个字节。

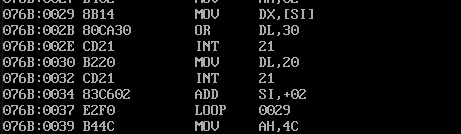

③ 附上上述分析时，在debug中进行调试观察的反汇编截图

2. 实验任务2

使用任何一款文本编辑器，录入8086汇编程序源码task2.asm。

task2.asm

assume cs:code, ds:data

data segment
    dw 200h, 0h, 230h, 0h
data ends

stack segment
    db 16 dup(0)
stack ends

code segment
start:
    mov ax, data
    mov ds, ax

    mov word ptr ds:[0], offset s1
    mov word ptr ds:[2], offset s2
    mov ds:[4], cs

    mov ax, stack
    mov ss, ax
    mov sp, 16

    call word ptr ds:[0]
s1: pop ax

    call dword ptr ds:[2]
s2: pop bx
    pop cx

    mov ah, 4ch
    int 21h
code ends
end start

① 根据call指令的跳转原理，先从理论上分析，程序执行到退出（line31)之前，寄存器(ax) = 0021 寄存器(bx) = 0026寄存器(cx) = 076c

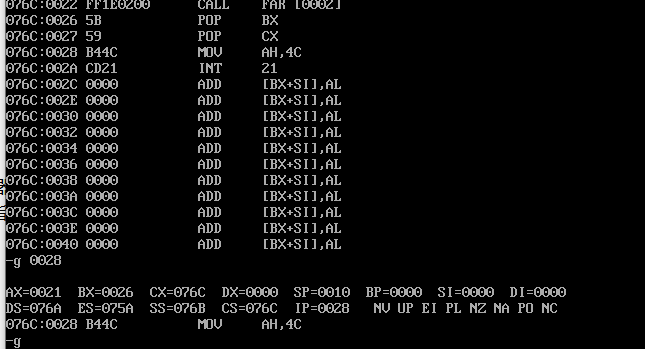

② 对源程序进行汇编、链接，得到可执行程序task2.exe。使用debug调试，观察、验证调试结果与理论分析结果是否一致。

       结果正确

3. 实验任务3

针对8086CPU，已知逻辑段定义如下：

data segment
    x db 99, 72, 85, 63, 89, 97, 55
    len equ $- x
data ends

编写8086汇编源程序task3.asm，在屏幕上以十进制形式输出data段中这一组连续的数据，数据和数据之间以空格间隔。

要求：

        编写子程序printNumber

                功能：以十进制形式输出一个两位数

                入口参数：寄存器ax（待输出的数据 --> ax）

                出口参数：无

        编写子程序printSpace

　　　　  功能：打印一个空格

　　　　  入口参数：无

　　　　  出口参数：无

　　 在主体代码中，综合应用寻址方式和循环，调用printNumber和printSpace, 实现题目要求。

附*：int 21h中的2号子功能说明如下：

; 功能：输出单个字符

mov ah,2
mov dl,  xx        ;xx是待输出的字符，或其ASCII码值
int 21h

 实验代码：

assume cs:code,ds:data
data segment
        x db 99, 72, 85, 63, 89, 97, 55
        len equ $- x
data ends

code segment
start:
        mov ax,data
        mov ds,ax

        mov cx,len    ;
        mov si,0

s:
        mov ah,0
        mov al,ds:[si]        ;2位数一个字节，用al存储
        call printNumber
        call printSpace
        inc si
        loop s

        mov ah,4ch
        int 21h

printNumber:
        mov bl,10
        div bl
        mov bx,ax

        mov ah,2

        mov dl,bl      ;商
        or dl,30h
        int 21h

        mov dl,bh      ；余数
        or  dl,30h
        int 21h
        ret

printSpace:
          mov ah,2
          mov dl,' '
          int 21h
          ret

code ends
end start



结果截图：





4. 实验任务4

针对8086CPU，已知逻辑段定义如下：

data segment
     str db 'try'
     len equ $ - str
data ends

编写8086汇编源程序task4.asm，在屏幕上以指定颜色、指定行，在屏幕上输出字符串。

要求：

　　编写子程序printStr

　　　　功能：在指定行、以指定颜色，在屏幕上显示字符串

　　　　入口参数

　　　　　　字符串首字符地址 --> ds:si（其中，字符串所在段的段地址—> ds, 字符串起始地址的偏移地址—> si）

　　　　　　字符串长度 --> cx

　　　　　　字符串颜色 --> bl

　　　　　　指定行 --> bh （取值：0 ~24）

　　　　出口参数：无

　　在主体代码中，两次调用printStr，使得在屏幕最上方以黑底绿字显示字符串，在屏幕最下方以黑底红色显示字符串

实验代码：

assume cs:code, ds:data
data segment
    str db 'try'
    len equ $ - str
data ends

code segment
start:
    mov ax, data
    mov ds, ax
    mov ax,0b800h
    mov es,ax

    mov si,offset str
    mov bl,     2    ;指定字符串颜色为黑底绿字
    mov bh,    0    ;指定行为第一行

    call printStr

    mov si,offset str
    mov bl,   4       ; 指定字符串颜色为黑底红字
    mov bh, 24      ;指定行为最后一行

    call printStr

    mov ah, 4ch
    int 21h

printStr:
    mov al, 160
    mul bh

    mov cx,len
    mov di, ax
s:
    mov ah, ds:[si]
    mov es:[di], ah
    inc di
    mov es:[di], bl
    inc si
    inc di
    loop s
    ret

code ends
end start



结果截图：





5. 实验任务5

针对8086CPU，针对8086CPU，已知逻辑段定义如下：

data segment
     stu_no db  '20498329042'
     len = $ - stu_no
data ends

在80×25彩色字符模式下，在屏幕最后一行正中间显示学号。要求输出窗口蓝底，学号和两侧折线，以白色前景色显示。

实验代码：

assume cs:code

data segment
    stu_no db '201983290122'
    len = $ - stu_no
data ends

code segment
start:
    mov ax,data
    mov ds,ax
    mov ax,0b800h
    mov es,ax
    call p1

    mov bh,24
    mov al,160
    mul bh
    mov bx,ax
    call p2
    call p3
    call p2

    mov ax,4c00h
    int 21h

p2:
    mov al,'-'
    mov dl,17h
    mov cx,34
    s:
    mov es:[bx],al
    inc bx
    mov es:[bx],dl
    inc bx
    loop s
ret


p1:
    mov si,1
    mov bl,17h
    mov cx,7d0h
    s2:
    mov es:[si],bl
    add si,2
    loop s2
ret

p3:
    mov si,0
    mov dl,17h
    mov cx,len
    s1:
    mov al,ds:[si]
    mov es:[bx],al
    inc bx
    mov es:[bx],dl
    inc bx
    inc si
    loop s1
ret



code ends
end start

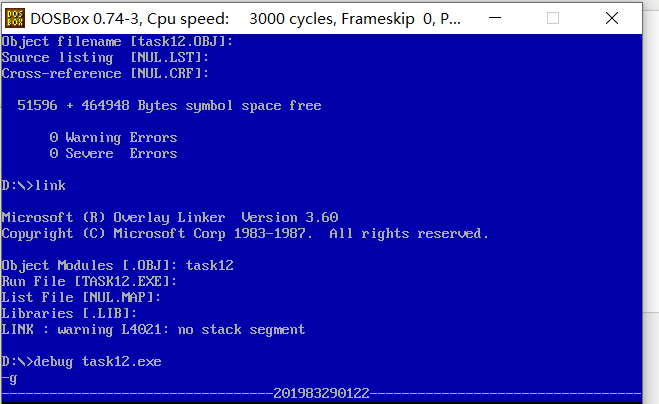

结果截图：





注*：

1. 80×25彩色字符模式显示缓冲区结构，参见教材「实验9 根据材料编程」里的说明。

2. 编写程序实现时，将data段的学号换成自己的学号。
