实验 5：OpenFlow 协议分析和 OpenDaylight 安装

一、实验目的

• 回顾 JDK 安装配置， 了解 OpenDaylight 控制的安装， 以及 Mininet 如何连接；通过抓包获取 OpenFlow 协议， 验证 OpenFlow 协议和版本，了解协议内容。

二、实验任务

• Mininet 生成拓扑连接 OpenDaylight，在 Mininet 上通过 ping 抓包验证 OpenFlow1.3 协议

三、 实验步骤

1. 实验环境

• 安装了 Ubuntu 18.04.5 Desktop amd64 的虚拟机

2. 实验过程

（1）安装 OpenDaylight 控制器

• 由于 OpenDaylight 是基于 Java 运行的，因此需要先安装 jdk 8 环境

$ sudo mkdir /usr/local/java
$ sudo tar -zxvf jdk-8u211-linux-x64.tar.gz //需将 jdk 压缩包提前放在相应目录下
$ gedit ~/.bashrc

• 在文件末尾追加内容如下：

$ export JAVA_HOME=/usr/local/java/jdk1.8.0_261
$ export JRE_HOME=${JAVA_HOME}/jre
$ export CLASSPATH=.:${JAVA_HOME}/lib:${JRE_HOME}/lib
$ export PATH=${JAVA_HOME}/bin:$PATH

• 保存退出， 然后运行命令：

$ source ~/.bashrc
$ java -version //验证安装版本

• 解压安装

$ tar -zxvf distribution-karaf-0.6.4-Carbon.tar.gz //Carbon 版本

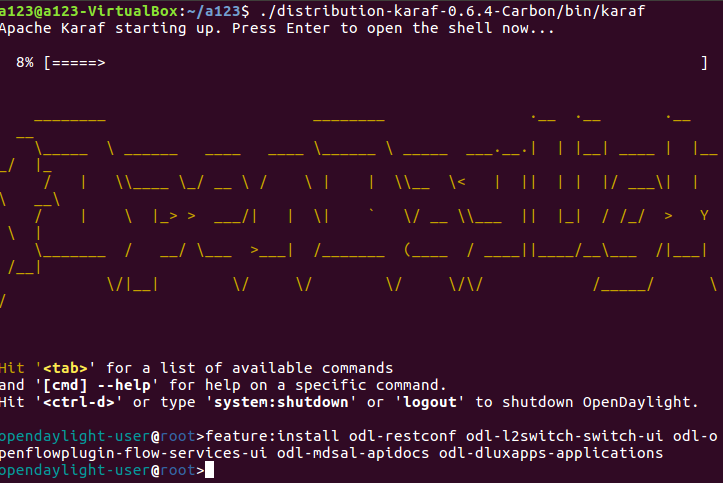

• 运行 karaf（不能用超级权限)

$ ./distribution-karaf-0.6.4-Carbon/bin/karaf //Carbon 版本

• 第一次启动需安装插件

$ feature:install odl-restconf odl-l2switch-switch-ui odl-openflowplugin-flow-servicesui odl-mdsal-apidocs odl-dluxapps-applications

至此 ODL 控制器启动完毕

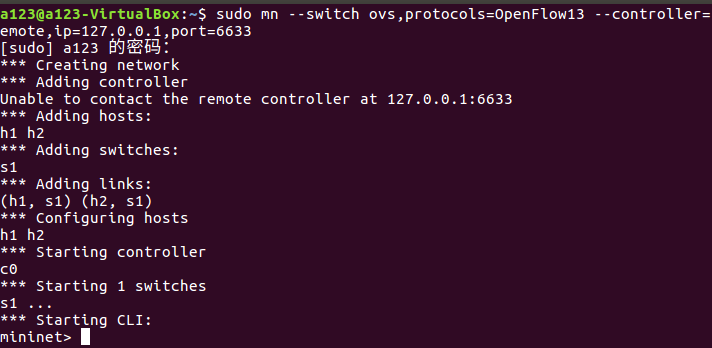

（2）启动 Mininet 虚拟机，生成一个最简拓扑并连接 OpenDaylight

sudo mn --switch ovs,protocols=OpenFlow13 --controller=remote,ip=127.0.0.1,port=6633

（3） Wireshark 抓包分析 OpenFlow 1.3

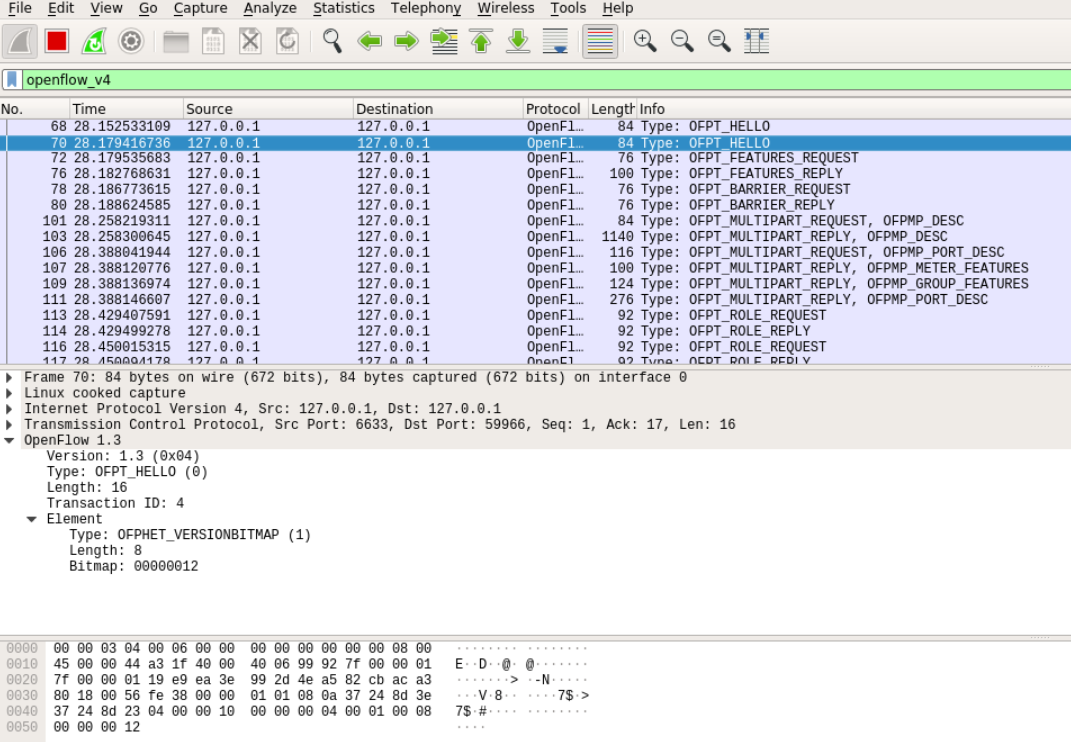

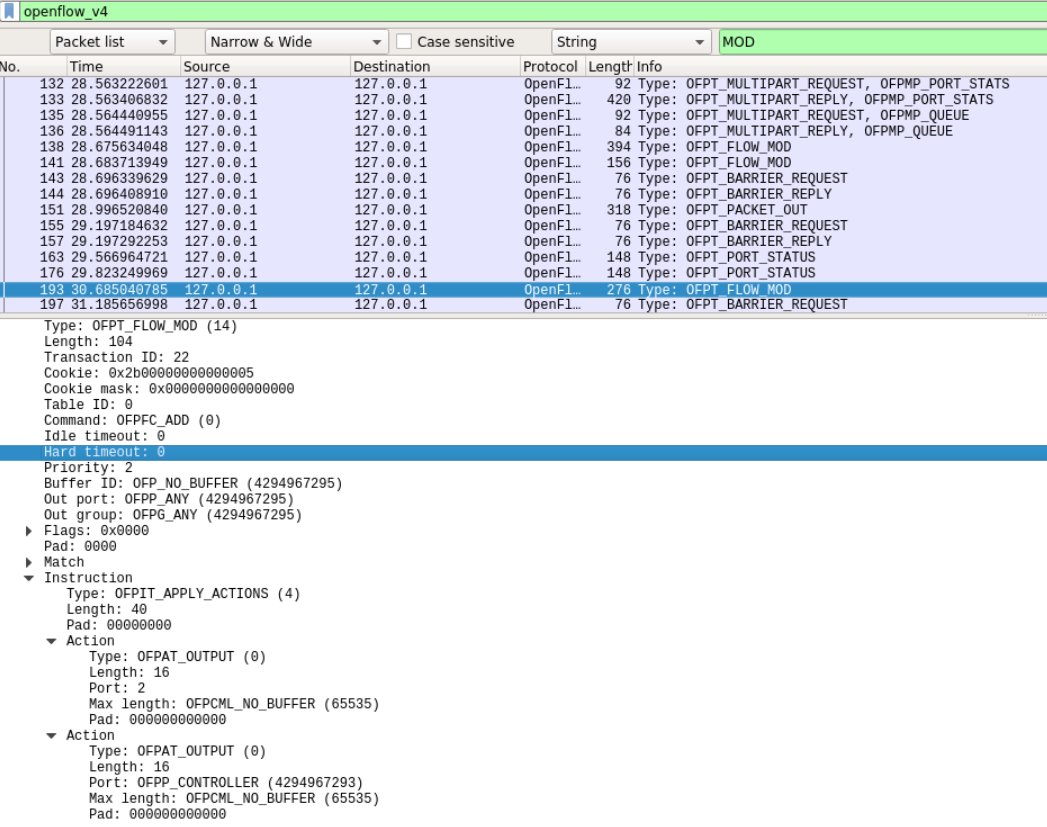

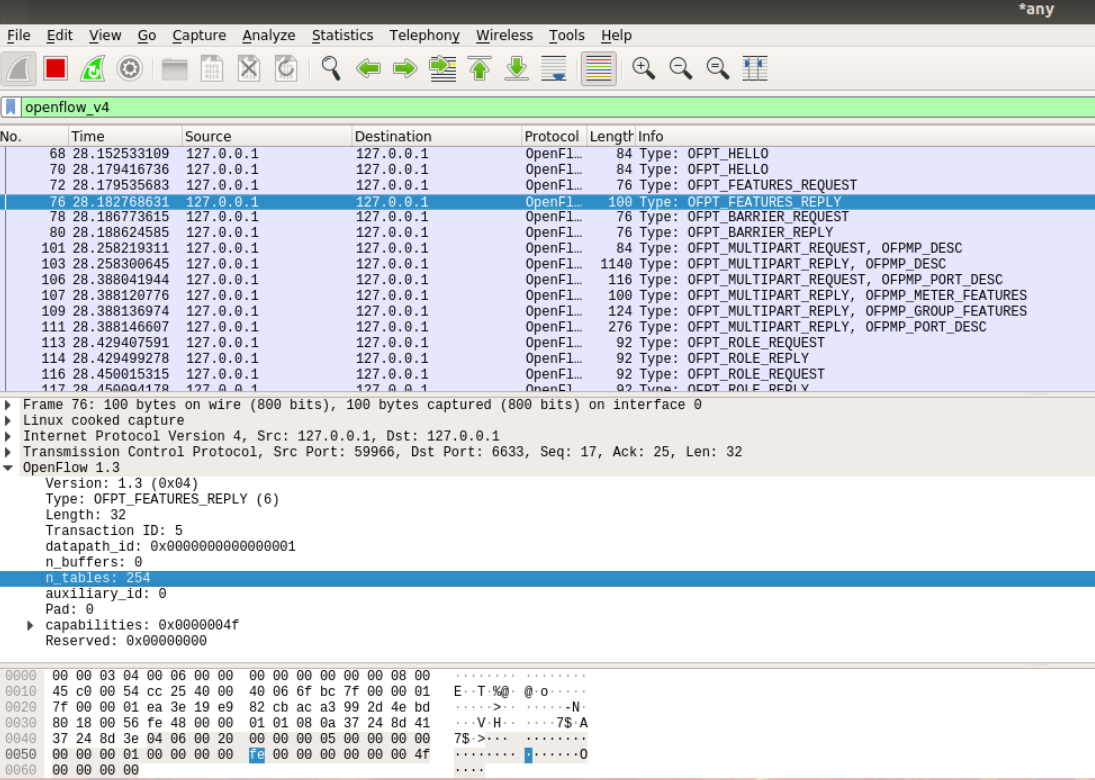

• 为了能够抓到控制器和交换机最初的交互， 应在 Mininet 拓扑创建前开启抓包。sudo wireshark 命令开启 wireshark，选择 any，抓取所有数据包。查看抓包结果， 利用 openflow_v4 过滤出 OpenFlow 1.3 协议， 可以看到 OpenFlow协议下， 交换机和控制器的交互过程。

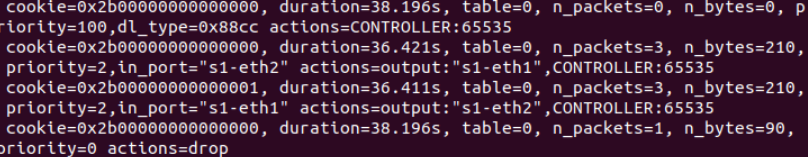

• 用 OVS 命令查看交换机中确实存在相应版本的流表， cookie、 priority 等信息可以上面的抓包能够对应上。
