实验3 转移指令跳转原理及其简单应用编程

三、实验内容

1. 实验任务1

程序task1.asm源码，及，运行截图

assume cs:code, ds:data

data segment
    x db 1, 9, 3
    len1 equ $ - x

    y dw 1, 9, 3
    len2 equ $ - y
data ends

code segment
start:
    mov ax, data
    mov ds, ax

    mov si, offset x
    mov cx, len1
    mov ah, 2
 s1:mov dl, [si]
    or dl, 30h
    int 21h

    mov dl, ' '
    int 21h

    inc si
    loop s1

    mov ah, 2
    mov dl, 0ah
    int 21h

    mov si, offset y
    mov cx, len2/2
    mov ah, 2
 s2:mov dx, [si]
    or dl, 30h
    int 21h

    mov dl, ' '
    int 21h

    add si, 2
    loop s2

    mov ah, 4ch
    int 21h
code ends
end star

运行截图

问题1：loop s1指令的机器码是E2F2，其中F2就是转移的位移量的补码的形式。通过转换可以知道其原码是-14.所以其位移量就是-14。在执行汇编指令时loop s1，ip是0019，同时ip+2，此时ip是001BH，加上位移量-14后，其ip为000D，实现跳转。

问题2：loop s2指令的机器码是E2F0，其中F0就是转移的位移量的补码的形式。通过转换可以知道其原码是-16.所以其位移量就是-16。在执行汇编指令时loop s2，ip是0037，同时ip+2，此时ip是0039H，加上位移量-16后，其ip为0029，实现跳转。

1. 实验任务2

程序task2.asm源码

 1 assume cs:code, ds:data
 2
 3 data segment
 4     dw 200h, 0h, 230h, 0h
 5 data ends
 6
 7 stack segment
 8     db 16 dup(0)
 9 stack ends
10
11 code segment
12 start:
13     mov ax, data
14     mov ds, ax
15
16     mov word ptr ds:[0], offset s1
17     mov word ptr ds:[2], offset s2
18     mov ds:[4], cs
19
20     mov ax, stack
21     mov ss, ax
22     mov sp, 16
23
24     call word ptr ds:[0]
25 s1: pop ax
26
27     call dword ptr ds:[2]
28 s2: pop bx
29     pop cx
30
31     mov ah, 4ch
32     int 21h
33 code ends
34 end start

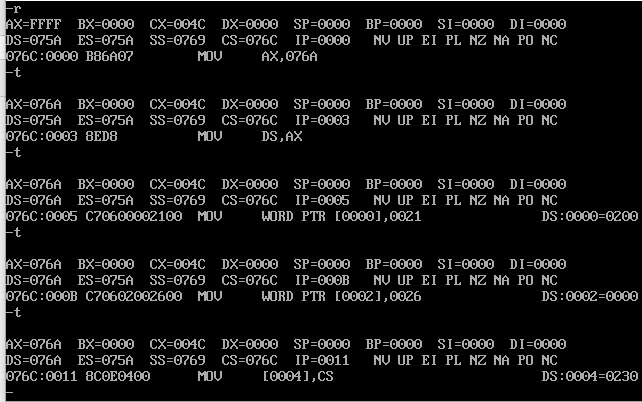

ax寄存器的值是s1代码段的起始地址，bx寄存器的值是s2代码段的起始地址。cx寄存器的值是cs的值。因为call word ptr 命令所做的操作是将当前IP压入栈中

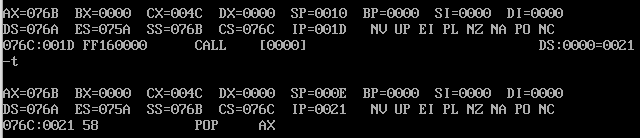

执行call word ptr ds:[0]时，ip为下一条指令的起始地址，即IP为s1代码段的起始地址。此时，将IP=0021压入栈中。随后指令跳转到ds:[0]存放的地址，即s1代码段，此时执行出栈操作，将栈中的0021赋值给ax。所以ax的值就是s1的起始地址。

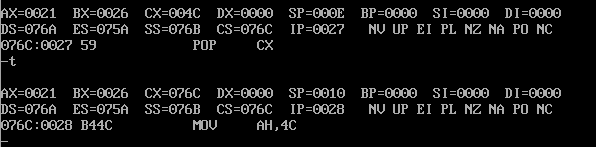

执行call dword ptr ds:[2]原理类似，只是此时，压入栈中的变为CS和IP，所以出栈时，先出栈IP，再出栈CS，即将IP的值赋给bx，将cs的值赋给cx。bx的值是s2代码起始地址的IP值，cx的值是s2代码段的cs值。

1. 实验任务3

程序源码task3e3.asm

 1 assume cs:code, ds:data
 2
 3 data segment
 4     x db 99, 72, 85, 63, 89, 97, 55
 5     len equ $- x
 6 data ends
 7
 8 stack segment
 9     db 16 dup(0)
10 stack ends
11
12 code segment
13 start:
14     mov ax, data
15     mov ds, ax
16
17     mov si,offset x
18     mov cx,7
19
20 s:
21     mov al,[si]
22     mov ah,0
23     call printNumber
24     call printSpace
25
26     inc si
27     loop s
28
29     mov ah, 4ch
30     int 21h
31
32 printNumber:
33     mov dl,10
34     div dl
35     mov dl,ah
36     or dl,30h
37     push ax
38     mov ah,2
39     int 21h
40     pop ax
41
42     mov dl,al
43     or dl,30h
44     mov ah,2
45     int 21h
46     ret
47
48 printSpace:
49     mov dl,' '
50     int 21h
51     ret
52
53
54 code ends
55 end start

运行测试截图

1. 实验任务4

程序源码task4e3.asm

 1 assume cs:code, ds:data
 2
 3 data segment
 4     str db 'try'
 5     len equ $ - str
 6 data ends
 7
 8 stack segment
 9     db 16 dup(0)
10 stack ends
11
12 code segment
13 start:
14     mov ax, data
15     mov ds, ax
16
17     mov ax,0b800h
18     mov es,ax
19
20     mov si,offset str
21     mov cx,len
22     mov bl,2
23     mov bh,0
24     call printStr
25
26     mov si,offset str
27     mov cx,len
28     mov bl,4
29     mov bh,24
30     call printStr
31
32     mov ah, 4ch
33     int 21h
34
35 printStr:
36     mov al,bh
37     push bx
38     mov bl,160
39     mul bl
40     mov di,ax
41     pop bx
42   s:mov al,[si]
43     mov es:[di],al
44     mov es:[di+1],bl
45     inc si
46     add di,2
47     loop s
48     ret
49
50
51
52 code ends
53 end start

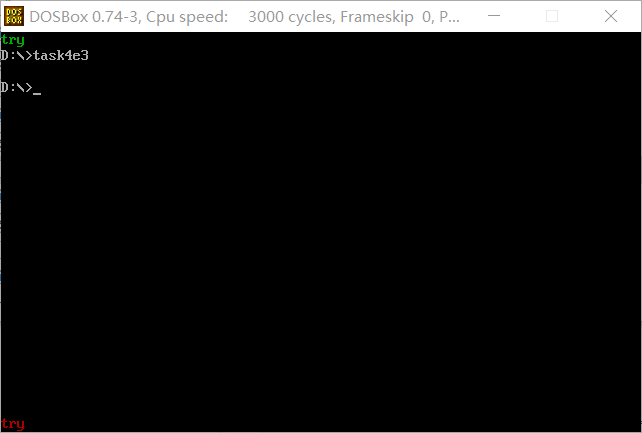

运行测试截图

1. 实验任务5

程序源码task5e3.asm

  1 assume cs:code, ds:data
  2
  3 data segment
  4     stu_no db '201983290155'
  5     len = $ - stu_no
  6 data ends
  7
  8 stack segment
  9     db 16 dup(0)
 10 stack ends
 11
 12 code segment
 13 start:
 14     mov ax, data
 15     mov ds, ax
 16
 17     mov ax,0b800h
 18     mov es,ax
 19
 20     mov si,offset stu_no
 21
 22     mov cx,24
 23     mov bl,0
 24 s4:
 25     call blue
 26     inc bx
 27     loop s4
 28
 29     mov bl,4
 30     mov bh,24
 31     call prints1
 32     call printStr
 33     call prints2
 34
 35     mov ah, 4ch
 36     int 21h
 37 blue:
 38     mov al,bl
 39     push cx
 40     mov cx,80
 41     push bx
 42     mov bl,160
 43     mul bl
 44     mov di,ax
 45     pop bx
 46 s3:mov al,' '
 47     mov es:[di],al
 48     mov byte ptr es:[di+1],00010111B
 49     add di,2
 50     loop s3
 51     pop cx
 52     ret
 53 prints1:
 54     mov al,bh
 55     push cx
 56     mov cx,34
 57     push bx
 58     mov bl,160
 59     mul bl
 60     mov di,ax
 61     pop bx
 62 s1:mov al,'-'
 63     mov es:[di],al
 64     mov byte ptr es:[di+1],00010111B
 65     add di,2
 66     loop s1
 67     pop cx
 68     ret
 69 prints2:
 70     mov al,bh
 71     push cx
 72     mov cx,34
 73     push bx
 74     mov bl,160
 75     mul bl
 76     mov di,ax
 77     add di,92
 78     pop bx
 79 s2:mov al,'-'
 80     mov es:[di],al
 81     mov byte ptr es:[di+1],00010111B
 82     add di,2
 83     loop s1
 84     pop cx
 85     ret
 86 printStr:
 87     push cx
 88     mov cx,len
 89     mov al,bh
 90     push bx
 91     mov bl,160
 92     mul bl
 93     mov di,ax
 94     add di,68
 95     pop bx
 96   s:mov al,[si]
 97     mov es:[di],al
 98     mov byte ptr es:[di+1],00010111B
 99     inc si
100     add di,2
101     loop s
102     pop cx
103     ret
104
105
106
107 code ends
108 end start

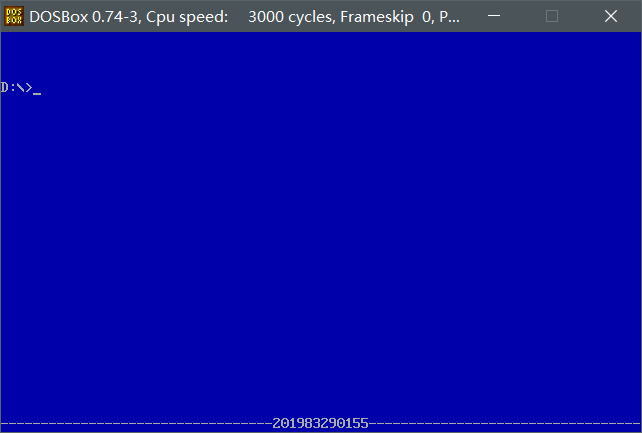

运行测试截图
