SDN拓扑实验

一、实验目的

能够使用源码安装Mininet；
能够使用Mininet的可视化工具生成拓扑；
能够使用Mininet的命令行生成特定拓扑；
能够使用Mininet交互界面管理SDN拓扑；
能够使用Python脚本构建SDN拓扑。

二、实验环境

Ubuntu 20.04 Desktop amd64

三、实验要求

（一）基本要求

1.使用Mininet可视化工具，生成下图所示的拓扑，并保存拓扑文件名为学号.py。

2.使用Mininet的命令行生成如下拓扑：

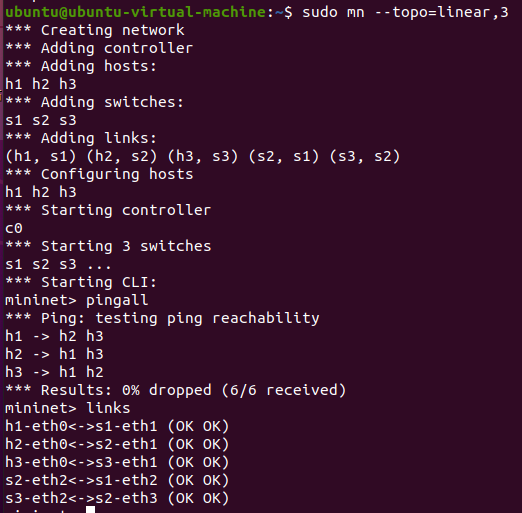

a) 3台交换机，每个交换机连接1台主机，3台交换机连接成一条线。

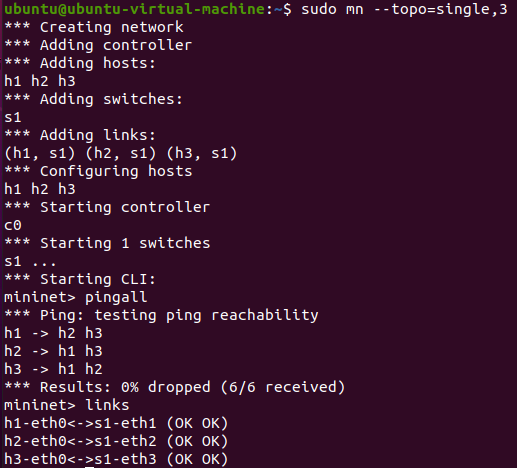

b) 3台主机，每个主机都连接到同1台交换机上。

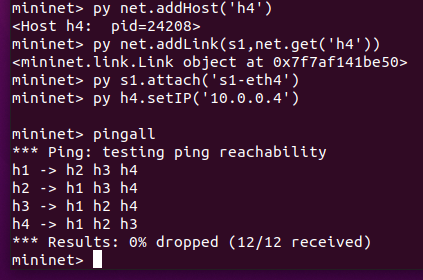

3.在2 b)的基础上，在Mininet交互界面上新增1台主机并且连接到交换机上，再测试新拓扑的连通性。

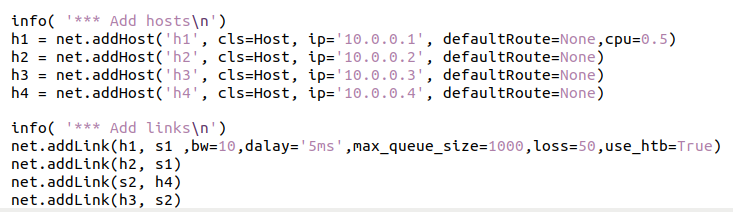

4.编辑基本要求第1步保存的Python脚本，添加如下网络性能限制，生成拓扑：

a) h1的cpu最高不超过50%；
b) h1和s1之间的链路带宽为10，延迟为5ms，最大队列大小为1000，损耗率50。

（二）进阶要求

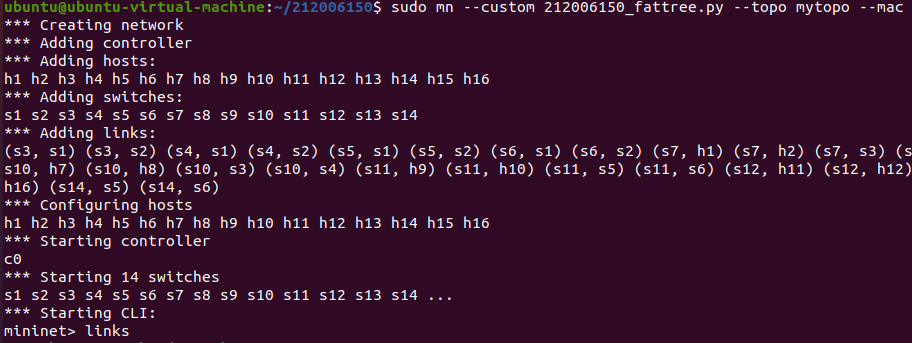

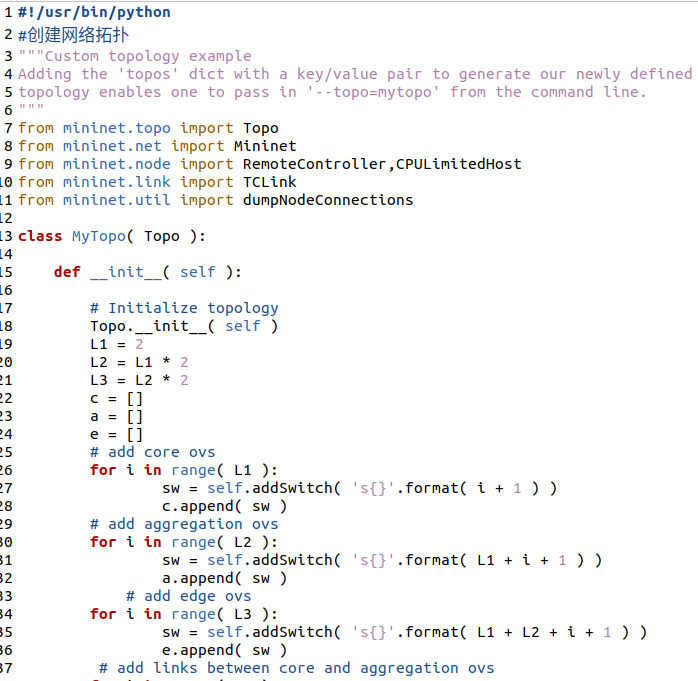

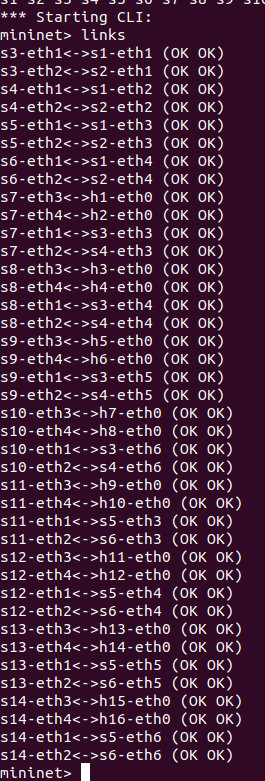

编写Python脚本，生成如下数据中心网络拓扑，要求：
编写.py拓扑文件，命名为“学号_fattree.py”；
必须通过Mininet的custom参数载入上述文件，不得直接使用miniedit.py生成的.py文件；

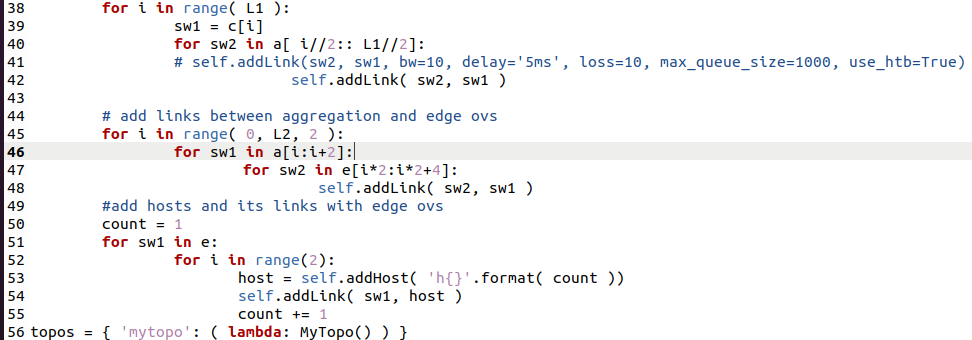

使用Python的循环功能实现，不得在代码中手工直接添加设备和链路。

四、个人总结

这次实验个人整体感觉难度还是有的，我自己经常莫名奇妙的卡住，通过看别人上传的解法才得到解答，一开始就没反应过来左边那些图标可以拖，在进阶那边卡了很久，在网上查了一些资料发现/号要改//，忘了老师说x不用管，之后问同学才知道的。感觉自己个人能力还有待提升，这次拓扑实验感觉完成仍有提升的空间。
