HLS
首先要启动软件，界面如下所示：
以最简单的矩阵运算为例吧，来介绍一下HLS的使用。
对于HLS的输入为C++或C代码，当然systemC也可以，主要完成算法的设计。

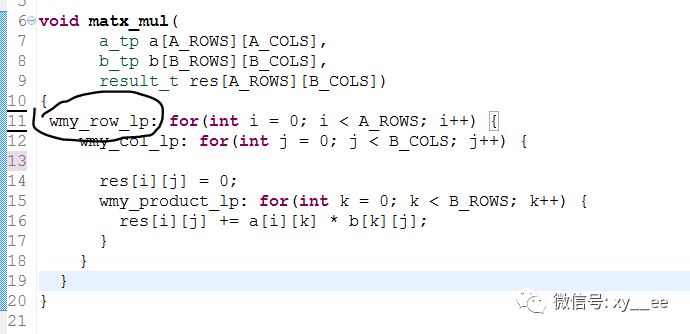

如下所示为自定义的函数输入文件，实体就是matx_mul，看起来似乎很简单，如果用.V文件实现会比较难的。
黑色圈圈是为了优化用的，也是自定义的。

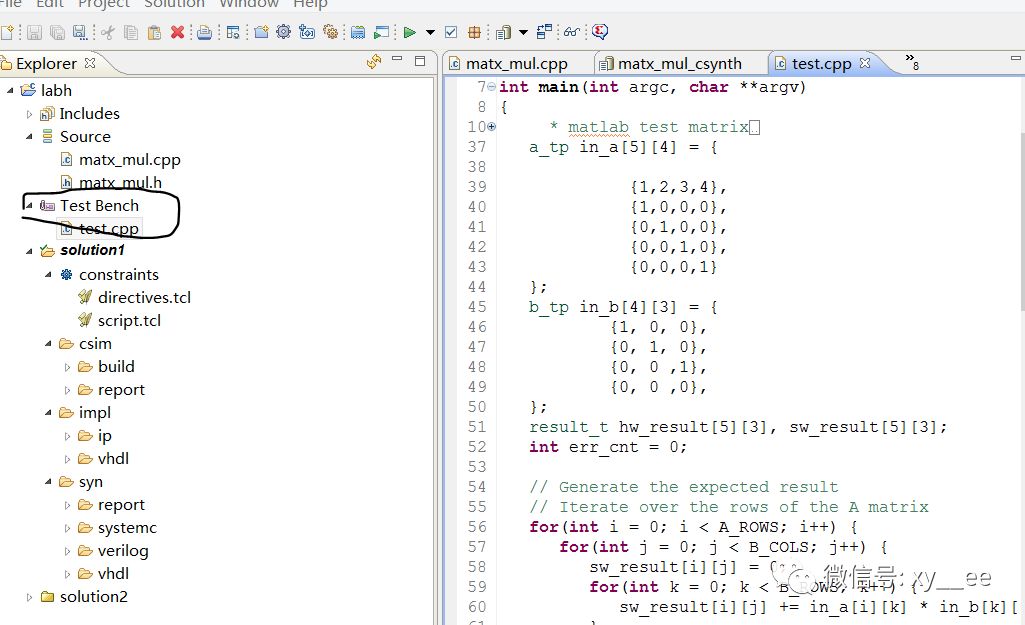

为了验证功能的正确性，首先进行软件仿真，仿真的文件部分如下：
分析可知，人为定义了两个矩阵in_a,in_b用来测试。

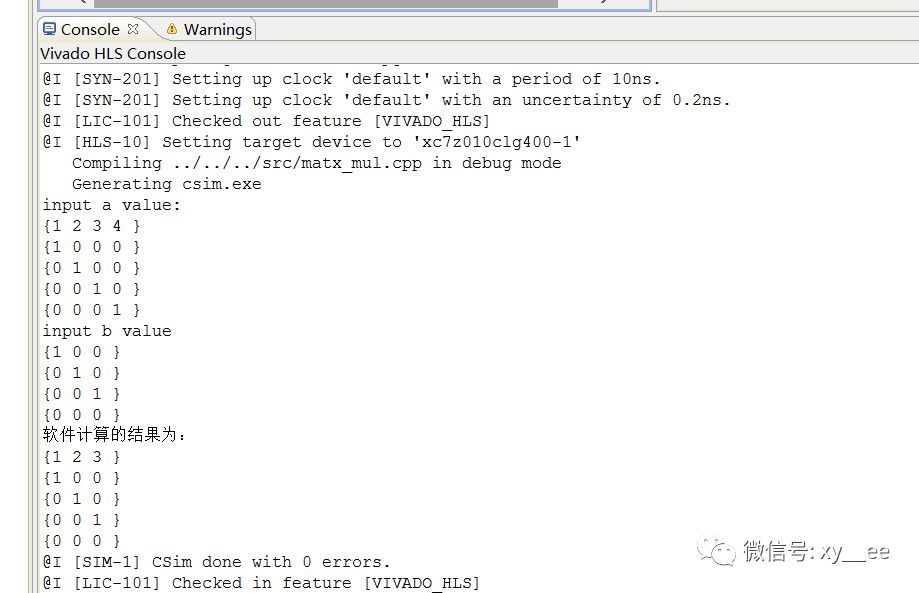

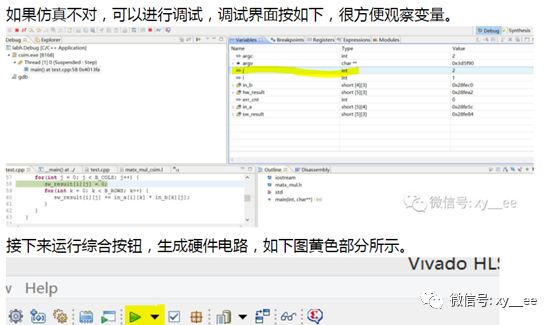

仿真结果如下所示：

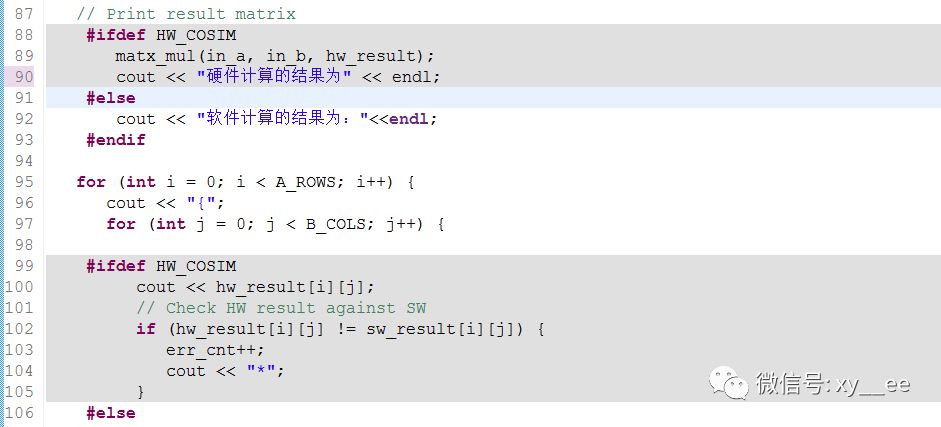

查看综合报告之前，看一下硬件仿真结果。可以用宏来进行控制，以便实现硬件仿真。

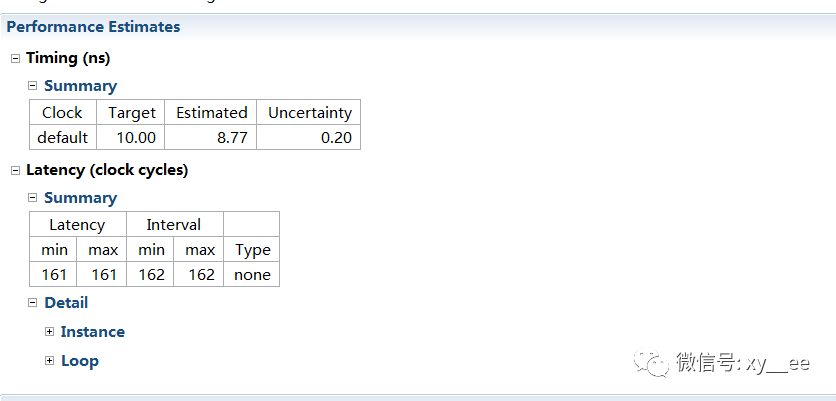

结果略去。查看综合报告。
很容易发现latency很大，需要进行优化。
书写优化脚本。
set_directive_inline -off "matx_mul/wmy_product_lp"
set_directive_pipeline -II 1 "matx_mul/wmy_product_lp"
set_directive_pipeline -II 1 "matx_mul/wmy_col_lp"
set_directive_inline -off "matx_mul/wmy_col_lp"
set_directive_inline -off "matx_mul/wmy_row_lp"
set_directive_pipeline -II 1 "matx_mul/wmy_row_lp"
两次综合结果进行比对。
