实验4 8086标志寄存器及中断

实验任务1

源代码：

assume cs:code, ds:data

data segment
x dw 1020h, 2240h, 9522h, 5060h, 3359h, 6652h, 2530h, 7031h
y dw 3210h, 5510h, 6066h, 5121h, 8801h, 6210h, 7119h, 3912h
data ends

code segment
start:
mov ax, data
mov ds, ax
mov si, offset x
mov di, offset y
call add128
mov ah, 4ch
int 21h

add128:
push ax
push cx
push si
push di
sub ax, ax
mov cx, 8

s: mov ax, [si]
adc ax, [di]
mov [si], ax

inc si
inc si
inc di
inc di

loop s
pop di
pop si
pop cx
pop ax
ret

code ends
end start

　　

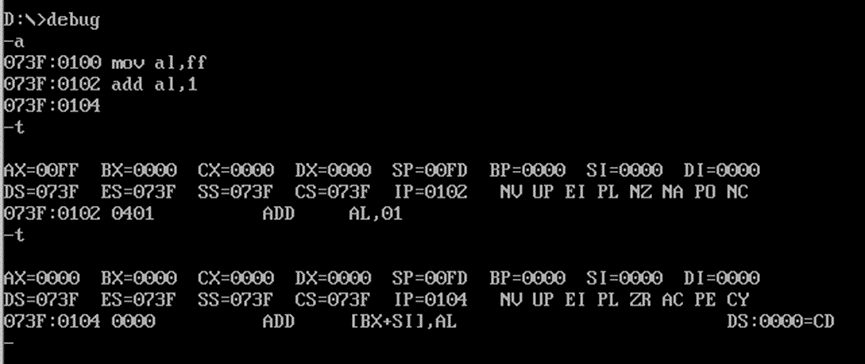

① add指令对标志寄存器中的零标志位ZF(Zero Flag)、进位标志位CF(Carry Flag)是否有影响？



如图所示，add指令对标志寄存器中的零标志位ZF(Zero Flag)有影响，对进位标志位CF(Carry Flag)也有影响。

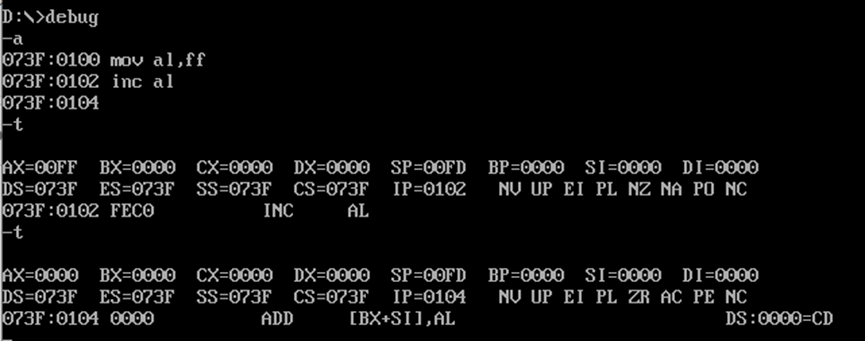

② inc指令对标志寄存器中的零标志位ZF(Zero Flag)、进位标志位CF(Carry Flag)是否有影响？



如图所示，inc指令对标志寄存器中的零标志位ZF(Zero Flag)有影响，对进位标志位CF(Carry Flag)无影响。



① line31~line34的4条inc指令，能否替换成如下代码？你的结论的依据/理由是什么？

答：不能，因为使用add会对进位标志位CF产生影响，从而会影响到adc指令的执行，即标号x和y处数据的相加，而inc指令不会对CF产生影响。



② 在debug中调试，观察数据段中做128位加之前，和，加之后，数据段的值的变化。

加之前：



加之后：





实验任务2

源代码：

assume cs:code, ds:data

data segment
str db 80 dup(?)
data ends

code segment
start:
mov ax, data
mov ds, ax
mov si, 0

s1:
mov ah, 1
int 21h
mov [si], al
cmp al, '#'
je next
inc si
jmp s1

next:
mov ah, 2
mov dl, 0ah
int 21h
mov cx, si
mov si, 0

s2: mov ah, 2
mov dl, [si]
int 21h
inc si
loop s2

mov ah, 4ch
int 21h
code ends
end start

　　

运行程序，从键盘上输入一串字符，以#结束（比如，输入George Orwell, 1984#)，观察结果。结合运 行结果，理解代码并回答问题：



① 汇编指令代码line11-18，实现的功能是？

答：

Line12：从键盘上输入单个字符:。

Line13：将输入字符的ASCII码存放在al寄存器中:。

Line14：将al中的数据放入str中。

Line15,16：将输入的字符与‘#’进行比较，若相同，则跳转到next处。

Line17,18：si加一，指向下一个输入的字符，直到遇到终结符#，停止循环。



② 汇编指令代码line20-22，实现的功能是？

答：

打印一个换行符。



③ 汇编指令代码line24-30，实现的功能是？

答：

Line24：将输入字符串的长度赋给cx，即循环次数。

Line25：将输出指针指向字符串的第一位。

Line26-28：打印当前字符。

Line29-30：输出指针指向当前字符的下一位，进行循环，直到所有的字符都被打印完为止。



实验任务3

源代码：

assume cs:code,ds:data,ss:stack

data segment
    x dw 91,792,8536,65521,2021
    len equ $ - x
data ends

stack segment
    dw 8 dup(0)
stack ends

code segment
start:
mov ax,data
mov ds,ax
mov ax,stack
mov ss,ax
mov sp,16
mov si,0
mov cx,len/2
s0:
mov ax,[si]
mov dx,0
push cx
call printNumber
call printSpace
pop cx
inc si
inc si
loop s0

mov ah,4ch
int 21h

printNumber:
mov cx,0

flag1:
mov bx,10
mov dx,0
div bx
push dx
inc cx
cmp ax,0
jne flag1

s1:
pop dx
mov ah,2
or dl,30h
int 21h
loop s1
ret

printSpace:
mov ah,2
mov dl,' '
int 21h
ret

code ends
end start

　　

运行测试截图：



实验任务4

源代码：

assume cs:code,ds:data

data segment
    str db "assembly language, it's not difficult but tedious"
    len equ $ - str
data ends

code segment
start:
mov ax,data
mov ds,ax
mov si,0
mov cx,len
call strupr

mov ax,4c00h
int 21h

strupr:
s0:
mov al,[si]
cmp al,97
jb s1
cmp al,122
ja s1
and al,11011111B
mov [si],al
s1:
inc si
loop s0
ret

code ends
end start

　　

在debug中调试截图（ call strupr 调用之前，数据段的值，以及，调用之后，数据段的值）：



实验任务5

源代码：

assume cs:code, ds:data

data segment
str1 db "yes", '$'
str2 db "no", '$'
data ends

code segment
start:
mov ax, data
mov ds, ax

mov ah, 1
int 21h ; 从键盘输入字符

mov ah, 2
mov bh, 0
mov dh, 24 ; 设置光标位置在第24行
mov dl, 70 ; 设置光标位置在第70列
int 10h ; 设置光标位置

cmp al, '7'
je s1
mov ah, 9
mov dx, offset str2
int 21h ; 显示标号str2处的字符串

jmp over

s1: mov ah, 9
mov dx, offset str1
int 21h ; 显示标号str2处的字符串

over:
mov ah, 4ch
int 21h

code ends
end start

　

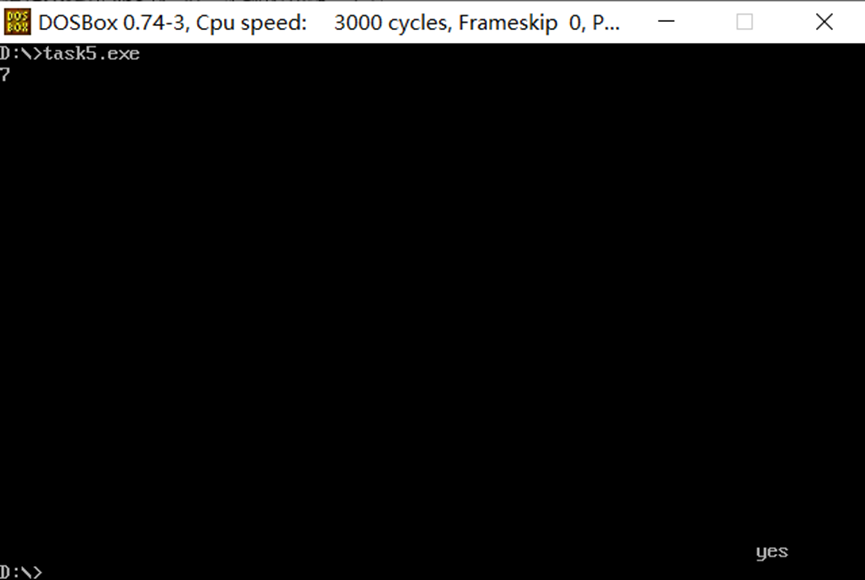

输入7：

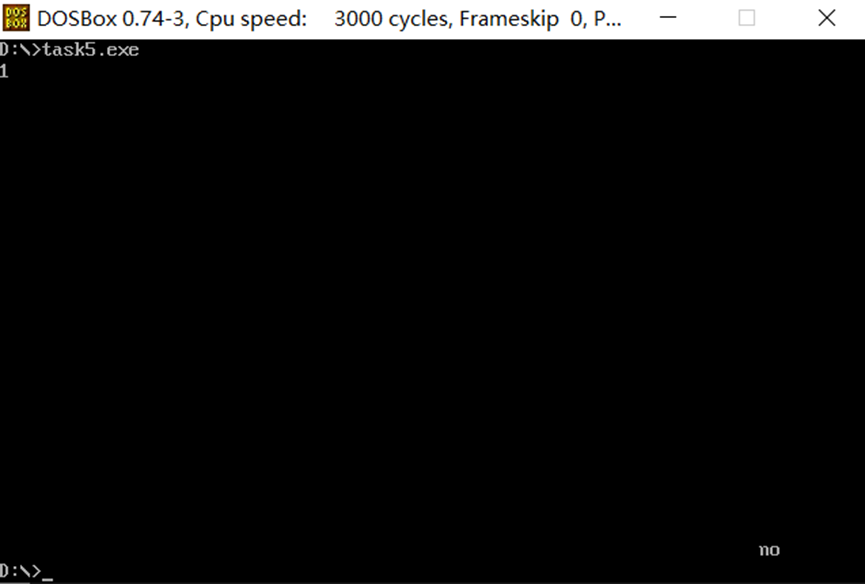

输入其他字符：



问：程序的功能是：

判断输入的字符是否是‘7’，如果是，则在屏幕第24行第70列输出‘yes’；如果不是，则在屏幕第24行第70列输出‘no’。



实验任务6

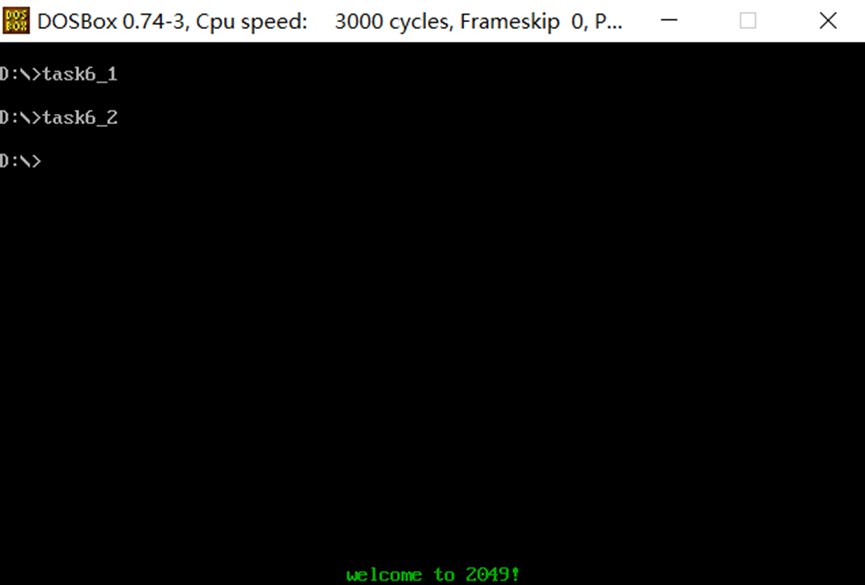

实验结果：

问：通过此项实现任务，你对中断、软中断实现机制的理解：

答：当CPU收到中断信息后，需要对中断信息进行处理，中断分为两种，硬中断（由硬件产生）和软中断（由软件产生），我们可以编写中断处理程序来对不同的中断信息进行处理，当CUP接收到中断信息后，可以根据中断向量表来找到相应的中断处理程序的入口地址，而处理完毕后，即可通过iret指令返回。



实验总结

　　通过本次实验，我对第11章标志寄存器，第12章内中断部分的知识有了更加深刻的理解，在做实验的过程中，源代码中也用到了很多以前章节所学到的很多知识，代码也更加灵活，写的时候选择性也很高，怎样以最简单的方式写出程序，我想我在这一次的实验中学到了不少这部分的知识，本次实验也让我对以前知识的灵活运用有了更加深刻的理解，让我受益良多。
