实验3 转移指令跳转原理及其简单应用编程

实验任务1

源代码：

assume cs:code, ds:data
data segment
x db 1, 9, 3
len1 equ $ - x ; 符号常量, $指下一个数据项的偏移地址，这个示例中，是3
y dw 1, 9, 3
len2 equ $ - y ; 符号常量, $指下一个数据项的偏移地址，这个示例中，是9
data ends
code segment
start:
mov ax, data
mov ds, ax
mov si, offset x ; 取符号x对应的偏移地址0 -> si
mov cx, len1 ; 从符号x开始的连续字节数据项个数 -> cx
mov ah, 2
s1:mov dl, [si]
or dl, 30h
int 21h
mov dl, ' '
int 21h ; 输出空格
inc si
loop s1
mov ah, 2
mov dl, 0ah
int 21h ; 换行
mov si, offset y ; 取符号y对应的偏移地址3 -> si
mov cx, len2/2 ; 从符号y开始的连续字数据项个数 -> cx
mov ah, 2
s2:mov dx, [si]
or dl, 30h
int 21h
mov dl, ' '
int 21h ; 输出空格
add si, 2
loop s2
mov ah, 4ch
int 21h
code ends
end start

运行截图：

问题1：

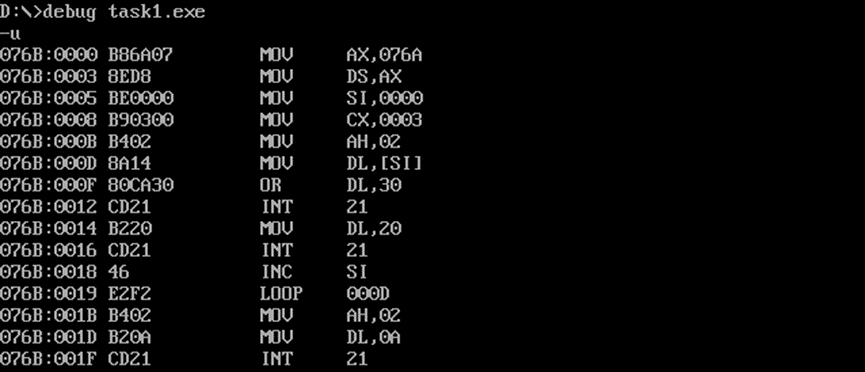

line27, 汇编指令 loop s1 跳转时，是根据位移量跳转的。通过debug反汇编，查看其机 器码，分析其跳转的位移量是多少？（位移量数值以十进制数值回答）从CPU的角度，说明 是如何计算得到跳转后标号s1其后指令的偏移地址的。

答：loop s1的机器码为E2F2。跳转的位移量为-14。

loop指令后的第一个字节的偏移地址为：001B，而标号s1处的偏移地址为：000D，位移量=13(000D)-27(001B)=-14(补码表示为F2)。所以其跳转的位移量是-14。



问题2：

line44，汇编指令 loop s2 跳转时，是根据位移量跳转的。通过debug反汇编，查看其机 器码，分析其跳转的位移量是多少？（位移量数值以十进制数值回答）从CPU的角度，说明 是如何计算得到跳转后标号s2其后指令的偏移地址的。

答：loop s2的机器码为E2F0。跳转的位移量为-16。

Loop指令后的第一个字节的偏移地址为：0039，而标号s2处的偏移地址为：0029，位移量=41(0029)-57(0039)=-16(补码表示为F0)。所以其跳转的位移量为-16。



问题3：

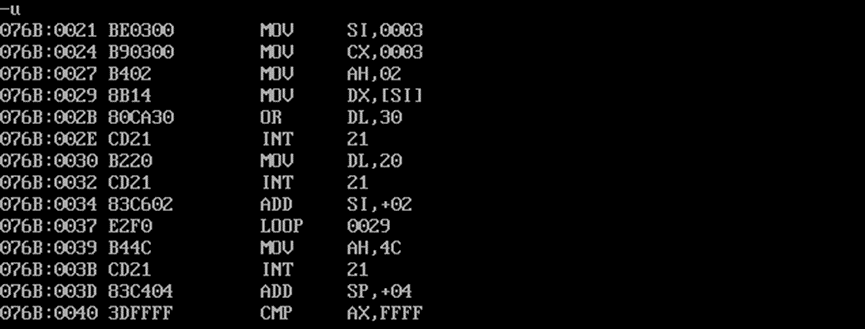

反汇编：



实验任务2

源代码：

assume cs:code, ds:data

data segment
    dw 200h, 0h, 230h, 0h
data ends

stack segment
    db 16 dup(0)
stack ends

code segment
start:
    mov ax, data
    mov ds, ax

    mov word ptr ds:[0], offset s1
    mov word ptr ds:[2], offset s2
    mov ds:[4], cs

    mov ax, stack
    mov ss, ax
    mov sp, 16

    call word ptr ds:[0]
s1: pop ax

    call dword ptr ds:[2]
s2: pop bx
    pop cx

    mov ah, 4ch
    int 21h
code ends
end start

问题1：

根据call指令的跳转原理，先从理论上分析，程序执行到退出（line31)之前，寄存器(ax) = ? 寄存器(bx) = ? 寄存器(cx) = ?

答：ax=0021H,bx=0026H,cx=076CH.

理论分析：

Line13-line18:表示将s1的偏移地址，s2的偏移地址和cs即当前段地址都放入data段中，每个占2个字节，即1个字。

Line20-lin22:表示将stack段设置为栈段。

Line24：表示先将当前IP进栈，且当前IP为s1处的偏移地址，之后进行段内转移，执行后，IP=ds:[0],即s1的偏移地址0021，跳转到转移后的IP处，即执行s1，将当前栈中的元素出栈，而当前栈中即为s1的偏移地址，所以ax=0021H。

Line27：由于dword表示的是双字，所以该条指令表示为，先将当前CS进栈，再将当前IP进栈，当前CS和IP即为s2处的CS（076C）与IP（0026），之后再进行段间转移，执行后，CS=ds:[4]，即076C，IP=ds:[2]，即s2处的偏移地址0026，跳转到该位置后，即执行s2，将当前栈中元素出栈，即bx=0026。

Line29：将当前栈中元素出栈，即cx=076C。



问题2：

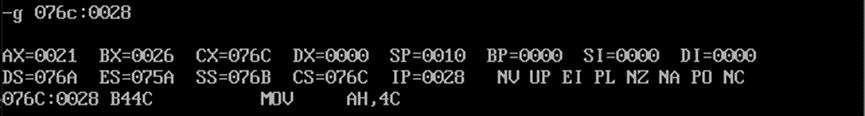

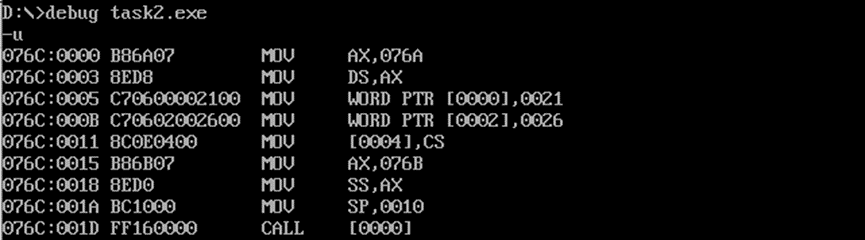

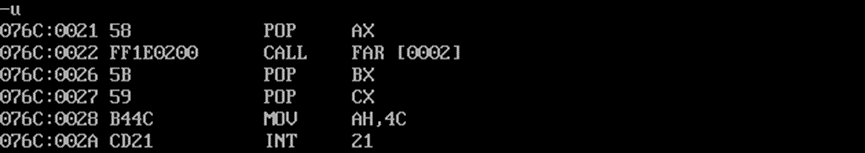

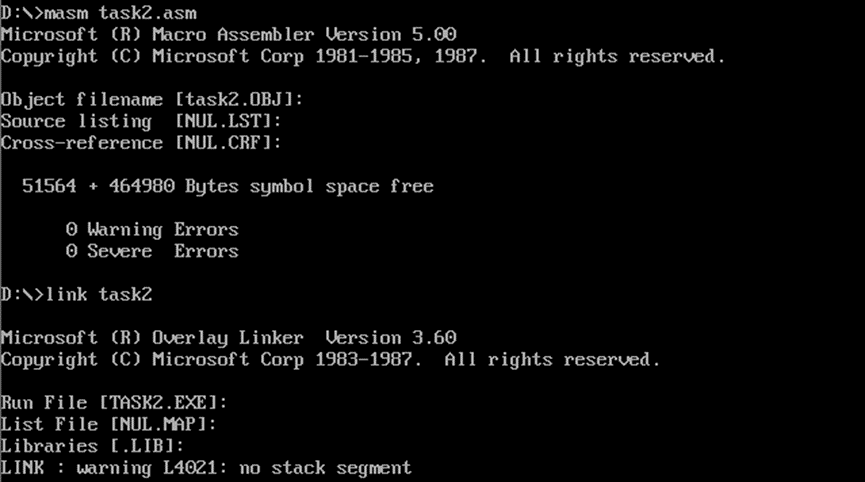

对源程序进行汇编、链接，得到可执行程序task2.exe。使用debug调试，观察、验证调试 结果与理论分析结果是否一致。

结果与理论一致。



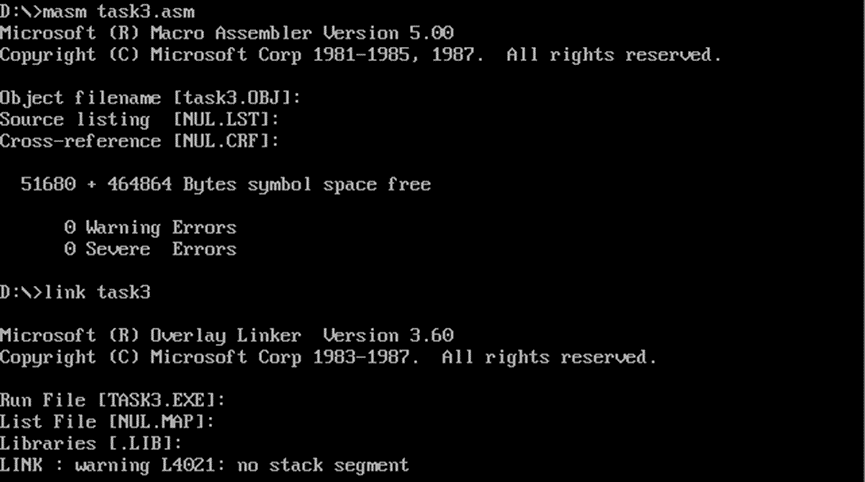

实验任务3

源代码：

assume cs:code, ds:data
data segment
    x db 99, 72, 85, 63, 89, 97, 55
    len equ $- x
data ends
code segment
start:
mov ax,data
mov ds,ax
mov si,0
mov cx,7
s0:
call printNumber
call printSpace
loop s0
mov ax,4c00h
int 21h

printNumber:
mov al,[si]
mov ah,0
mov bl,10
div bl
mov dl,al
mov dh,ah
mov ah,2
or dl,30h
int 21h
mov dl,dh
or dl,30h
int 21h
inc si
ret

printSpace:
mov ah,2
mov dl,' '
int 21h
ret
code ends
end starts





实验任务4

源代码：

assume cs:code,ds:data
data segment
    str db 'try'
    len equ $ - str
data ends

code segment
start:
mov ax,data
mov ds,ax
mov ax,0b800h
mov es,ax

mov bh,0
mov bl,2h
call printStr

mov bh,24
mov bl,4h
call printStr

mov ax,4c00h
int 21h

printStr:
mov si,0
mov ah,0
mov al,bh
mov dx,160
mul dx
mov di,ax
mov cx,3
s0:
mov al,[si]
mov es:[di],al
mov es:[di+1],bl
add di,2
inc si
loop s0
ret

code ends
end starts

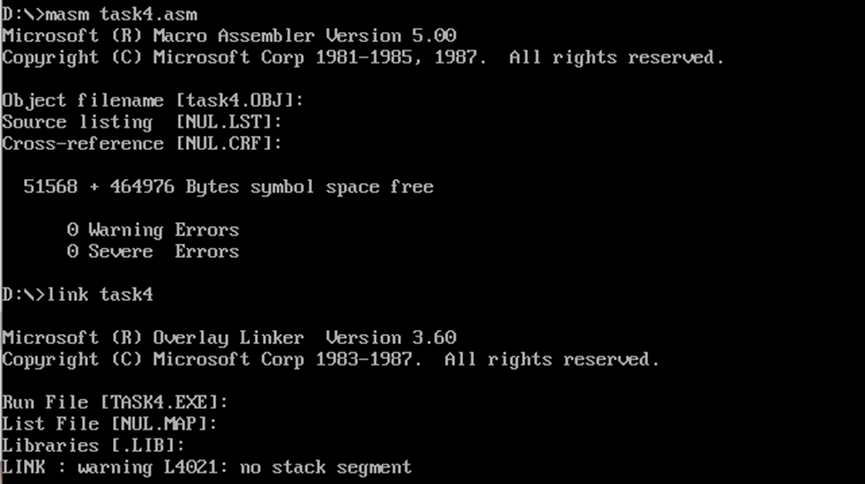

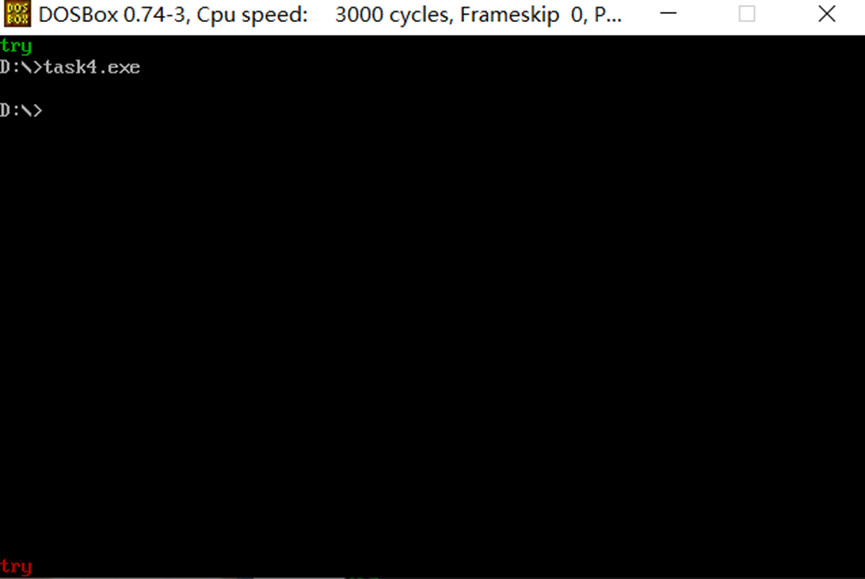

实验结果：



实验任务5

源代码：

assume cs:code
data segment
    stu_no db '201983290171'
    len = $ - stu_no
data ends

code segment
start:
mov ax,data
mov ds,ax
mov ax,0b800h
mov es,ax
call printBackground
mov bh,24
mov al,160
mul bh
mov bx,ax
call printChar
call printNum
call printChar

mov ax,4c00h
int 21h

printBackground:
mov si,1
mov bl,17h
mov cx,2000
s0:
mov es:[si],bl
add si,2
loop s0
ret

printChar:
mov al,'-'
mov cx,34
s1:
mov es:[bx],al
add bx,2
loop s1
ret

printNum:
mov di,0
mov cx,12
s2:
mov al,ds:[di]
mov es:[bx],al
add bx,2
inc di
loop s2
ret

code ends
end start

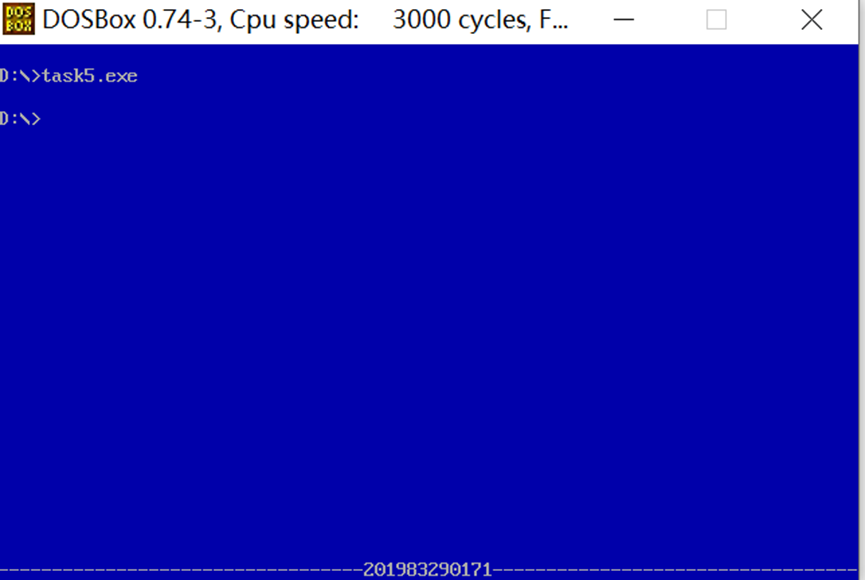

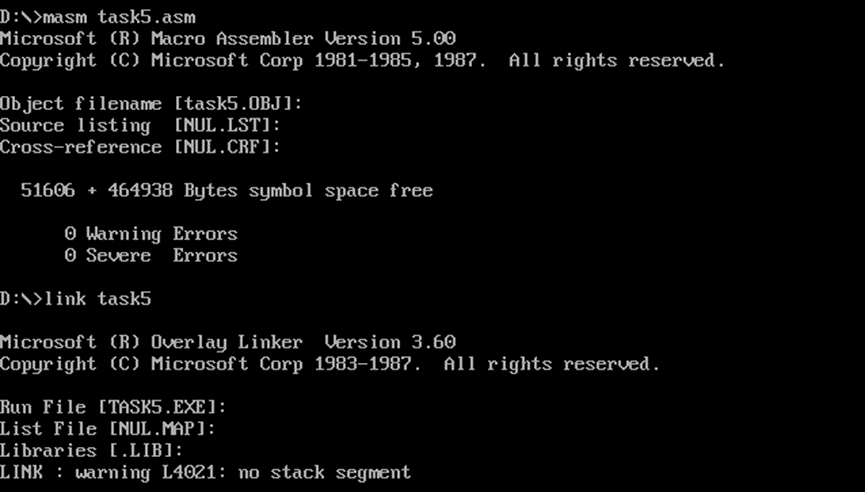

实验结果：



实验总结

　　通过本次实验，我对于书上第九章转移指令的原理和第十章CALL和RET指令有了更加深刻的理解和认识，在做关于第九章的实验内容中，我加深了操作符offset，jmp指令的多种执行方式，以及loop指令的多种执行方式的理解和操作，而第十章的内容，更是让我充分认识到call和ret指令联合使用时，可以使程序变得更加易懂和方便，也学会了mul指令的使用方法。而通过学习书本上实验9根据材料编程，也是让我懂得了如何在屏幕的各个地方显示数据，以及改变字体的属性等操作。

　　通过本次实验，也让我带着再次复习了以前所学习的相关知识，实在是使我受益良多。
