实验1 8086汇编指令编码和调试

实验任务2

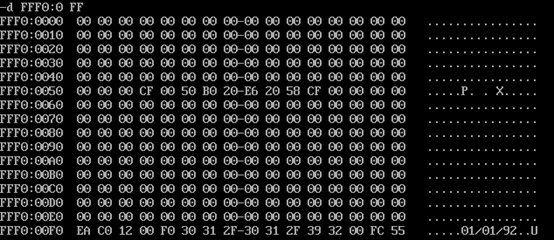

1.给出使用d命令查看生产时期的截图

2.给出使用e命令修改生产日期所在内存单元的截图，以及，修改后，再次使用d命令查看的截图

3.结论：能否修改，以及，原因分析

无法修改原因：

向地址C0000-FFFFF的内存单元中写入数据的操作是无效的，因为这等于改写只读存储器中的内容。

实验任务3

1.给出在debug中使用e命令修改内存单元的命令，及，效果截图

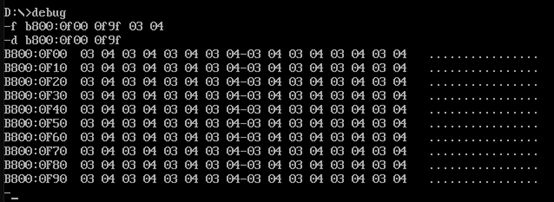

 2.给出在debug中使用f命令批量填充内存单元的命令，及，效果截图

 3.尝试修改内存单元，或，数据后的效果截图



实验任务4

-a
mov ax, 20
mov ds, ax
mov ss, ax
mov sp, 30
push [0] ; 执行后，寄存器(sp) = _002EH_
push [2] ; 执行后，寄存器(sp) = _002CH_
push [4] ; 执行后，寄存器(sp) = _002AH_
push [6] ; 执行后，寄存器(sp) = _0028H_
pop [6] ; 执行后，寄存器(sp) = _002AH_
pop [4] ; 执行后，寄存器(sp) = _002CH_
pop [2] ; 执行后，寄存器(sp) = _002EH_
pop [0] ; 执行后，寄存器(sp) = _0030H_

问题1：题目要求是把00220H ~ 0022fH用作栈空间。指令 mov ss, ax 和 mov sp, 30 执行后， 栈顶的逻辑地址和物理地址分别是？

答：栈顶逻辑地址为0020:30，物理地址为00230H。

问题2：单步调试到汇编指令 push [6] 执行结束， pop [6] 执行之前，使用 d 20:20 2f 查看此 时栈空间数据，给出实验截图。

答：

问题3：汇编指令 pop [0] 执行结束后， pop [0] 指令执行结束后，使用d命令 d 20:0 7 查看此 时数据空间内的数据是否有变化。给出实验截图。

 答：无变化

问题4：如果把最后四条指令改成截图中的顺序， pop [6] 指令执行结束后，使用d命令 d 20:0 7 查看此时数据空间内的数据是否有变化。给出实验截图。

答：有变化

实验任务5

问题1：使用t命令单步执行 mov ss, ax 时，是单步执行完这一条指令就暂停了吗？后面的指令 mov sp, 30 是什么时候执行的？

答：没有暂停，后面的指令mov sp, 30也紧跟着执行。

问题2：根据汇编指令，前三条指令执行后，00220H ~ 0022fH被设置为栈空间。并且，初始时，已通 过f命令将初始栈空间全部填充为0。观察单步调试时，栈空间00220H ~ 0022fH内存单元值的变化，特 别是图示中黄色下划线表示出的数据值。根据实验观察，尝试思考和分析原因。

答：CS表示段地址，IP表示偏移地址，CPU从CS:IP指向的内存单元中取地址，当前CS为073F，IP为0100，则CUP从073F0+0100=074F0H处取地址，并读入第一条指令mov ax，20，由于该条指令占有3个内存单元，所以在读入后，IP=IP+3，CS不变，IP变为0103，并执行该条指令。依次类推，由于执行完第二条指令后会紧接着执行第三条指令，而第二条和第三条指令分别占有2个和3个（30为00和30所以占有2个内存单元）内存单元，所以IP=0103+2+3=0108，即第一条画黄线的部分。

　　由于t指令引发了中断，在此过程中，CUP使用栈的内存单元存放了数据，即当前CS和IP的值，如第二条黄线内容所示。

实验任务6

1.给出程序源码

assume cs:code
code segment
start:
mov cx, 10
mov dl, '0'
s: mov ah, 2
int 21h
add dl, 1
loop s
mov ah, 4ch
int 21h
code ends
end start

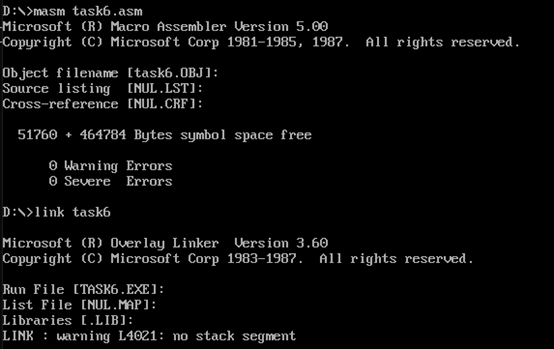

2.给出使用masm、link对程序汇编链接过程截图，以及，运行可执行程序task6.exe的运行结果截图

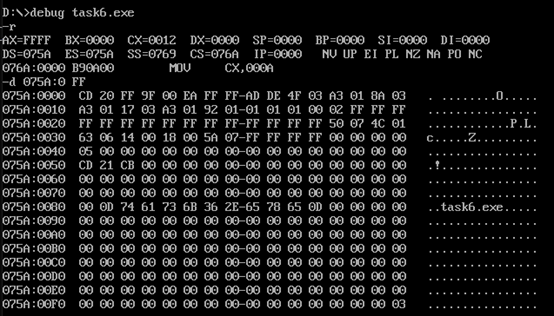

 3.给出在debug中查看task5.exe的程序段前缀PSP的截图。

两个字节确实是CD 20。

实验任务7

 1.给出补全后的完整源码。说明程序中两个空填写的依据

assume cs:code
code segment
mov ax, cs
mov ds, ax
mov ax, 0020h
mov es, ax
mov bx, 0
mov cx, 0017H
s: mov al, [bx]
mov es:[bx], al
inc bx
loop s
mov ax, 4c00h
int 21h
code ends
end

答：第一个空为cs，表示将当前CPU即将执行的指令的内存单元地址放入ax寄存器中，而后通过ax寄存器将地址放入段寄存器ds中。

第二个空为0017H，由于程序的目标是，完成自身代码的自我复制：把 mov ax, 4c00h 之前的指令复制到内存0:200开始的 连续的内存单元。而cx表示总的循环次数，循环的内容是通过段前缀ex和偏移地址[bx]将每一次ds:bx中的内容复制到ex:bx中去，之后bx自加1，所以总的循环次数cx即为第3行到第12行代码中一共占有多少内存单元。即cx=2+2+3+2+3+3+2+3+1+2=23（0017H）。

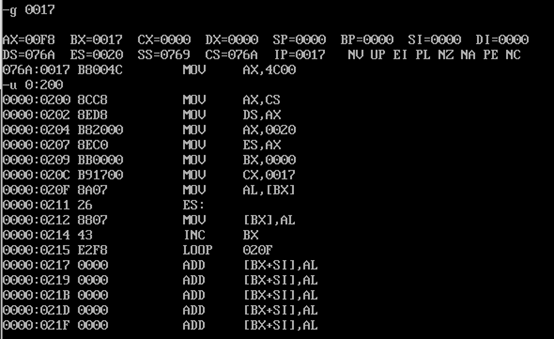

2.在debug中调试，使用g命令将程序执行到 loop s 之后、 mov ax, 4c00h 之前，然后，使用u命令 对0:200h开始的内存单元反汇编，确认是否把task7.asm中line3-line12的代码复制到了目标内存空间。

 复制完成。
