VTK 与 OpenGL 渲染机制浅析

前言

在医疗影像可视化开发过程中，VTK（Visualization Toolkit） 是一个常用的开源、跨平台可视化库。无论是集成在 WPF、Qt，还是作为后端渲染部署在 Linux 上，它都有广泛的应用场景。

VTK 功能十分强大，提供了丰富的组件：

数据结构：点集、网格、图像、体数据等
过滤器：平滑、裁剪、表面提取
渲染器：2D/3D 显示
交互控件：交互式操作支持

这些能力帮助开发者快速搭建可视化应用。借助 VTK，可以实现：

医学影像可视化：CT/MRI 三维重建、表面提取
工业仿真结果可视化：流体、应力场、有限元分析结果
科学数据绘制：体渲染、等值面、切片、点云
高级渲染功能：体绘制、光照、着色器扩展、交互式可视化

VTK 使用 管道机制，以需求驱动的方式来更新和渲染，从而减少重复绘制。
在绘制过程中，涉及的主要类如下，有一种常见的比喻，将它们概括为：

舞台：vtkWindow
演员：vtkActor
导演：vtkRender
映射器：vtkMapper
数据源：vtkDataSource

这个比喻相当贴切，但前提是你已经理解了 VTK 的渲染原理。

需要注意的是，VTK 并不直接实现底层渲染，而是依赖后端图形 API（主要是 OpenGL）来完成绘制工作。它通过一层抽象封装来管理数据与 OpenGL 资源，使开发者无需手写繁琐的 glDraw* 调用，也能实现复杂的可视化效果。
本篇随笔将简要介绍 OpenGL 的绘制原理，并结合源码分析 VTK 的具体实现。

OpenGL 渲染原理

渲染管线

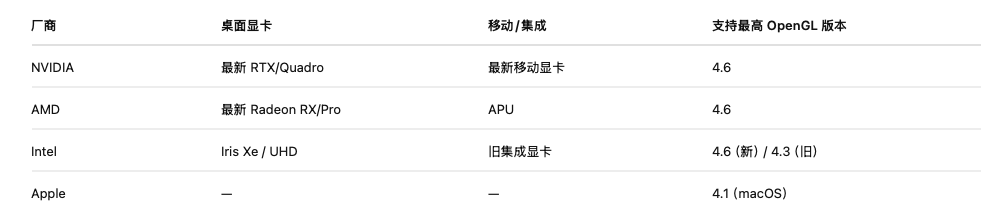

首先需要明确：OpenGL 不是一个库，而是一个标准，由各个硬件厂商具体实现。正因为 VTK 的底层基于 OpenGL，它才能够实现跨平台可用。

从接口层面看，OpenGL 的渲染 API 并不复杂，真正的难点在于背后的数学与渲染管线设计。常见的渲染结构包括：

VBO（Vertex Buffer Object）：存储顶点信息，并上传到 GPU
EBO/IBO（Element/Index Buffer Object）：记录顶点索引，决定绘制哪些点
VAO（Vertex Array Object）：维护并记录 VBO 与 EBO 的绑定关系
着色器（Shader）：
- 顶点着色器（Vertex Shader）：处理顶点数据，将其转换为空间位置
- 片段着色器（Fragment Shader）：处理片元（像素），定义最终的颜色输出

一个典型的渲染 Demo 步骤如下：

定义顶点数据与索引数据
将数据上传到 GPU
将 VBO 与 EBO 的关系绑定到 VAO
编写顶点着色器：将顶点数据解释为空间位置
编写片段着色器：将像素渲染为橙色

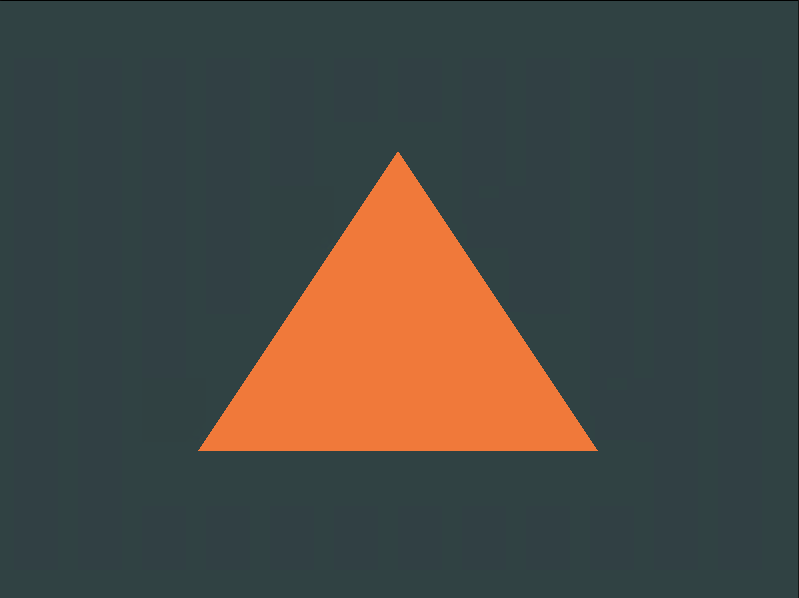

通过这一系列步骤，就可以绘制出一个最基本的三角形，demo如下。

一个简单的 OpenGL 渲染示例

// 片段着色器源码
const char* fragmentShaderSource = R"(
#version 330 core
out vec4 FragColor;

void main()
{
    FragColor = vec4(1.0, 0.5, 0.2, 1.0); // 橙色
}
)";

int main()
{
        // 初始化 GLFW
        glfwInit();
        glfwWindowHint(GLFW_CONTEXT_VERSION_MAJOR, 3);
        glfwWindowHint(GLFW_CONTEXT_VERSION_MINOR, 3);
        glfwWindowHint(GLFW_OPENGL_PROFILE, GLFW_OPENGL_CORE_PROFILE);

        // 创建窗口
        GLFWwindow* window = glfwCreateWindow(800, 600, "OpenGL Triangle", NULL, NULL);
        if (window == NULL)
        {
                std::cout << "创建窗口失败!" << std::endl;
                glfwTerminate();
                return -1;
        }
        glfwMakeContextCurrent(window);

        if (glewInit() != GLEW_OK) {
                std::cout << "Failed to initialize GLEW" << std::endl;
        }

        // 定义三角形顶点数据
        float vertices[] = {
                 0.0f,  0.5f, 0.0f,  // 顶点 0
                -0.5f, -0.5f, 0.0f,  // 顶点 1
                 0.5f, -0.5f, 0.0f   // 顶点 2
        };

        unsigned int indices[] = {
                0, 1, 2   // 三角形
        };

        // 生成 VAO, VBO, EBO
        unsigned int VAO, VBO, EBO;
        glGenVertexArrays(1, &VAO);
        glGenBuffers(1, &VBO);
        glGenBuffers(1, &EBO);

        // 绑定 VAO
        glBindVertexArray(VAO);

        // 绑定 VBO 并传输顶点数据
        glBindBuffer(GL_ARRAY_BUFFER, VBO);
        glBufferData(GL_ARRAY_BUFFER, sizeof(vertices), vertices, GL_STATIC_DRAW);

        // 绑定 EBO 并传输索引数据
        glBindBuffer(GL_ELEMENT_ARRAY_BUFFER, EBO);
        glBufferData(GL_ELEMENT_ARRAY_BUFFER, sizeof(indices), indices, GL_STATIC_DRAW);

        // 设置顶点属性指针
        glVertexAttribPointer(0, 3, GL_FLOAT, GL_FALSE, 3 * sizeof(float), (void*)0);
        glEnableVertexAttribArray(0);

        // 编译顶点着色器
        unsigned int vertexShader = glCreateShader(GL_VERTEX_SHADER);
        glShaderSource(vertexShader, 1, &vertexShaderSource, NULL);
        glCompileShader(vertexShader);

        // 编译片段着色器
        unsigned int fragmentShader = glCreateShader(GL_FRAGMENT_SHADER);
        glShaderSource(fragmentShader, 1, &fragmentShaderSource, NULL);
        glCompileShader(fragmentShader);

        // 链接着色器程序
        unsigned int shaderProgram = glCreateProgram();
        glAttachShader(shaderProgram, vertexShader);
        glAttachShader(shaderProgram, fragmentShader);
        glLinkProgram(shaderProgram);

        // 删除着色器对象（已经链接进程序）
        glDeleteShader(vertexShader);
        glDeleteShader(fragmentShader);

        // 渲染循环
        while (!glfwWindowShouldClose(window))
        {
                // 清屏
                glClearColor(0.2f, 0.3f, 0.3f, 1.0f);
                glClear(GL_COLOR_BUFFER_BIT);

                // 使用着色器程序
                glUseProgram(shaderProgram);

                // 绘制三角形
                glBindVertexArray(VAO);
                glDrawElements(GL_TRIANGLES, 3, GL_UNSIGNED_INT, 0);

                // 交换缓冲区并处理事件
                glfwSwapBuffers(window);
                glfwPollEvents();
        }

        // 清理资源
        glDeleteVertexArrays(1, &VAO);
        glDeleteBuffers(1, &VBO);
        glDeleteBuffers(1, &EBO);

        glfwTerminate();
        return 0;
}

一个简单的 VTK 渲染示例

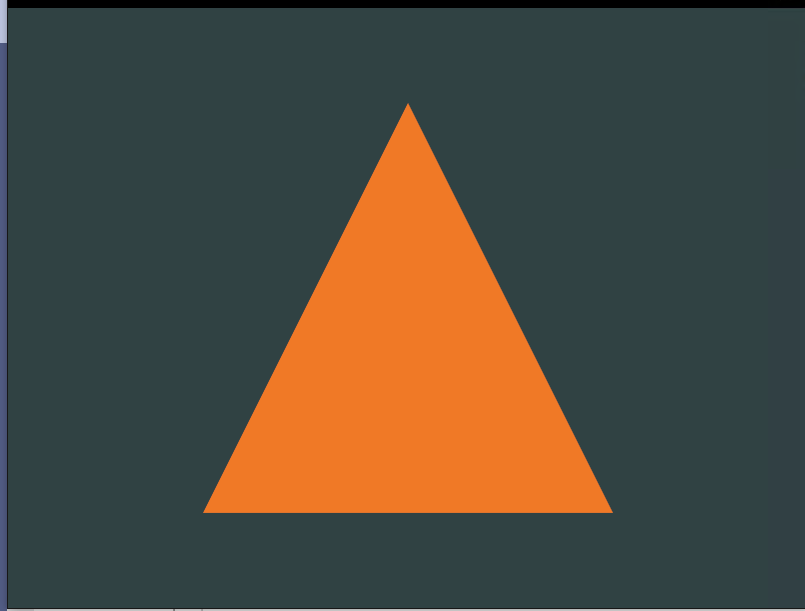

vtk本身是按需构建，在配置管道之后，vtkWIndow的Render方法，会将需求向上传递，由vtkRenderer去逐个绘制vtkActor，vtkActor通过mapper向上获取输入，并将输入转换成opengl相关的信息，让GPU去绘制。下面的代码还是绘制三角形。

#include <vtkActor.h>
#include <vtkCellArray.h>
#include <vtkPoints.h>
#include <vtkPolyData.h>
#include <vtkPolyDataMapper.h>
#include <vtkProperty.h>
#include <vtkRenderWindow.h>
#include <vtkRenderWindowInteractor.h>
#include <vtkRenderer.h>
#include <vtkSmartPointer.h>
#include <vtkTriangle.h>

#include <vtkAutoInit.h>
VTK_MODULE_INIT(vtkRenderingOpenGL2);
VTK_MODULE_INIT(vtkInteractionStyle);

int main()
{
  // 1. 创建顶点
  vtkSmartPointer<vtkPoints> points = vtkSmartPointer<vtkPoints>::New();
  points->InsertNextPoint(0.0, 0.5, 0.0);   // 顶点 0
  points->InsertNextPoint(-0.5, -0.5, 0.0); // 顶点 1
  points->InsertNextPoint(0.5, -0.5, 0.0);  // 顶点 2

  // 2. 创建三角形单元
  vtkSmartPointer<vtkTriangle> triangle = vtkSmartPointer<vtkTriangle>::New();
  triangle->GetPointIds()->SetId(0, 0);
  triangle->GetPointIds()->SetId(1, 1);
  triangle->GetPointIds()->SetId(2, 2);

  vtkSmartPointer<vtkCellArray> triangles = vtkSmartPointer<vtkCellArray>::New();
  triangles->InsertNextCell(triangle);

  // 3. 创建 PolyData
  vtkSmartPointer<vtkPolyData> polyData = vtkSmartPointer<vtkPolyData>::New();
  polyData->SetPoints(points);
  polyData->SetPolys(triangles);

  // 4. Mapper
  vtkSmartPointer<vtkPolyDataMapper> mapper = vtkSmartPointer<vtkPolyDataMapper>::New();
  mapper->SetInputData(polyData);

  // 5. Actor
  vtkSmartPointer<vtkActor> actor = vtkSmartPointer<vtkActor>::New();
  actor->SetMapper(mapper);
  actor->GetProperty()->SetColor(1.0, 0.5, 0.0); // 橙色

  // 6. Renderer
  vtkSmartPointer<vtkRenderer> renderer = vtkSmartPointer<vtkRenderer>::New();
  renderer->AddActor(actor);
  renderer->SetBackground(0.2, 0.3, 0.3); // 背景颜色

  // 7. RenderWindow
  vtkSmartPointer<vtkRenderWindow> renderWindow = vtkSmartPointer<vtkRenderWindow>::New();
  renderWindow->AddRenderer(renderer);
  renderWindow->SetSize(800, 600);

  // 8. Interactor
  vtkSmartPointer<vtkRenderWindowInteractor> interactor =
    vtkSmartPointer<vtkRenderWindowInteractor>::New();
  interactor->SetRenderWindow(renderWindow);

  renderWindow->Render();
  interactor->Start();

  return 0;
}

VTK 渲染管道流程解析

1. 数据源（Data Source）

在 VTK 中，多边形数据由 vtkPolyData 管理：

vtkPoints：存放 CPU 端的顶点信息
vtkCell：描述多边形的拓扑关系，即哪些点构成了什么多边形（例如 Demo 中的三角形）

这种设计与 OpenGL 的结构有些相似：

vtkPoints ≈ Vertex Buffer Object (VBO)
vtkCell ≈ Element Buffer Object (EBO/IBO)

2. 渲染调用顺序

沿着 VTK 渲染管道，主要调用链如下：

vtkWindow::Render()
- 调用 DoStereoRender()
- 进一步调用窗口中的 vtkRenderer::Render()
vtkRenderer::Render()
- 实际由其子类 vtkOpenGLRenderer 执行绘制

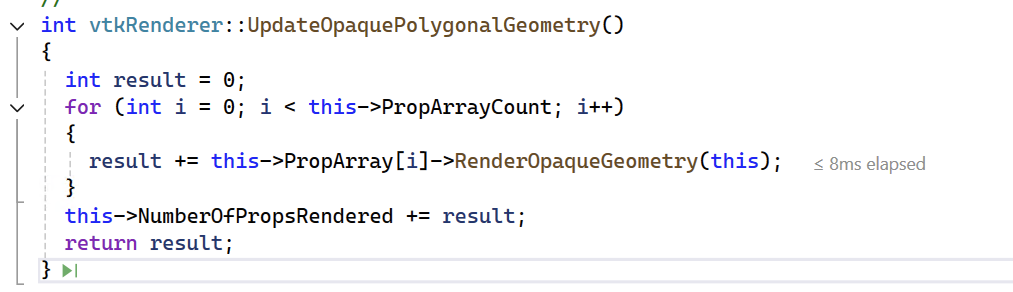

- 在更新非透明多边形时，调用 vtkActor::RenderOpaqueGeometry()
vtkActor::RenderOpaqueGeometry()
- 调用其子类 vtkOpenGLActor::Render()
- 由 Actor 转而驱动 vtkMapper::Render()
vtkMapper::Render()
- 实际由 vtkOpenGLPolyDataMapper::RenderPiece() 实现

3. 数据到 GPU 的映射

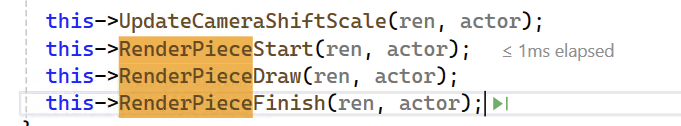

在 vtkOpenGLPolyDataMapper::RenderPiece() 中，核心逻辑分为两步：

RenderPieceStart()
- 将 vtkPolyData 转换为 OpenGL 的 VBO（顶点缓冲对象）
RenderPieceDraw()
- 处理 Actor 的属性（位置、颜色等）
- 处理 Renderer 的相机参数（vtkCamera）
- 将上述信息转化为 顶点着色器（Vertex Shader） 和 片段着色器（Fragment Shader） 的输入
- 最终调用 OpenGL API 完成绘制

总结

到此，我们可以完整地理解 VTK 的渲染过程。

在 VTK 中，真正触发渲染的核心在于 vtkMapper：

向上获取输入数据：vtkMapper 会从数据源（如 vtkPolyData）获取几何信息，并将其转换为 GPU 可识别的 Vertex Buffer Object (VBO)
向下传递渲染设置：vtkMapper 会获取 vtkActor 和 vtkRenderer 的属性（颜色、位置、相机参数等），并将这些信息转化为着色器可用的输入

在上述过程中，我们可以直接自定义 vtkPolyData（例如三角形）。
对于一些常见模型，VTK 提供了封装好的几何源类，如：

vtkCubeSource（立方体）
vtkSphereSource（球体）
vtkImageSource (图片）

这些类可以自动生成对应的 vtkPolyData，免去手动构建顶点和拓扑结构的步骤。

如果数据类型不仅限于多边形，VTK 还定义了其他类型的 Mapper 来处理不同的数据。
此外，如果想实现自定义模型，也可以继承 vtkAlgorithm，根据自己的生成规则来构建数据源。
