SIM笔记

SIM组成

金属触点 + 塑料基板 + 芯片模块（封装在透明的环养树脂）+ 极细小的内部电路



金属触点  C1： 输送电力(5V/3V/1.8/); C5：接地 形成回路； C3： 提供时钟信号； C2：复位信号触点； C7：数据传输； C4、C8： 预留

 芯片模块

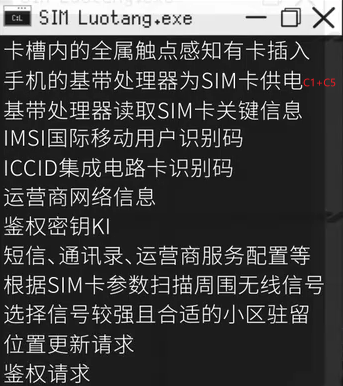

上网流程

ICCID: 集成电路卡识别码（SIM卡号，20位）
IMSI: 国际移动用户识别码（网络身份证）
KI: 手机鉴权密钥（用于SIM卡和运营商间加密数据，应用于GSM身份认证，证明"你是你"的重要数据，由运营商和SIM卡共同保管，永不外传）

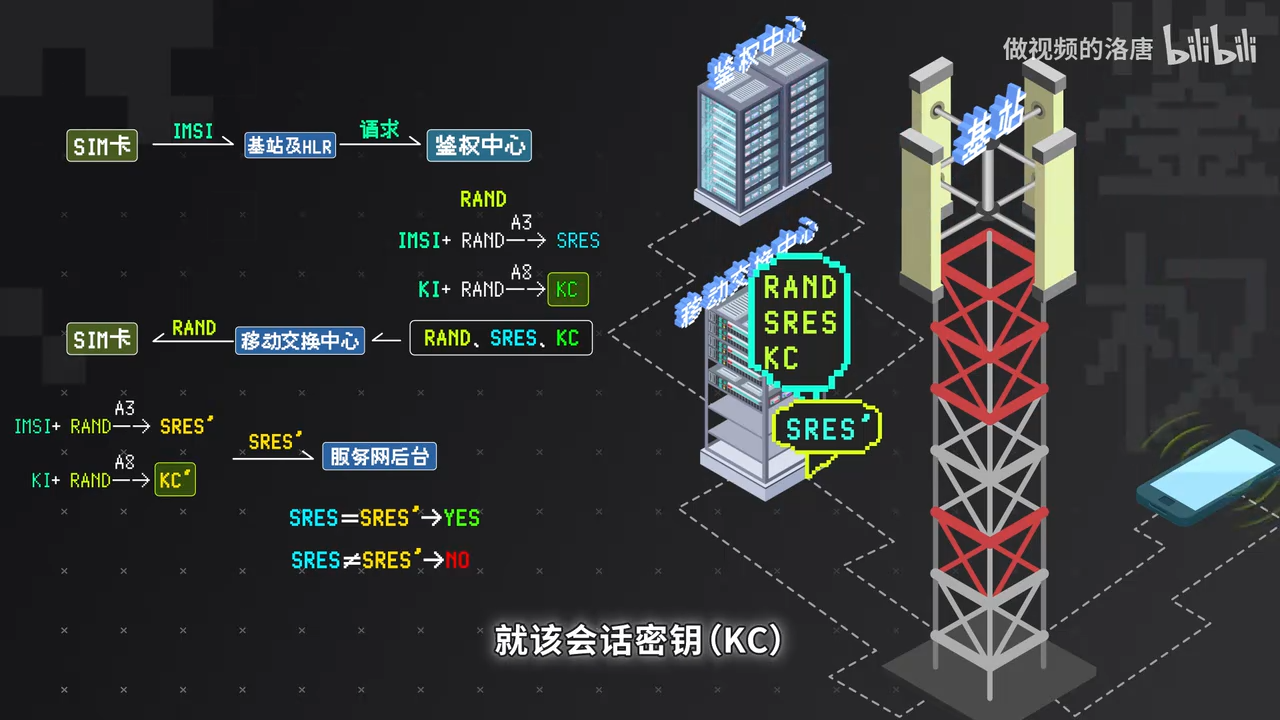

网络鉴权



模组SIM联网流程：上电-> STM卡回复ATR -> 模组PPS协商(可选) -> 模组APDU读取关键信息(文件选择：IMSI,APN) -> 鉴权（身份验证） -> 注册 -> 拨号

ATR(Answer To Reset)：复位应答信号，有SIM卡传输给终端，包括SIM卡自身的一些信息，比如支持的传输速率，传输模式等
PPS(protocol and parameters selection)：确定一个新的传输速率
APDU(Application Protocol Data Unit)：机卡通信的命令

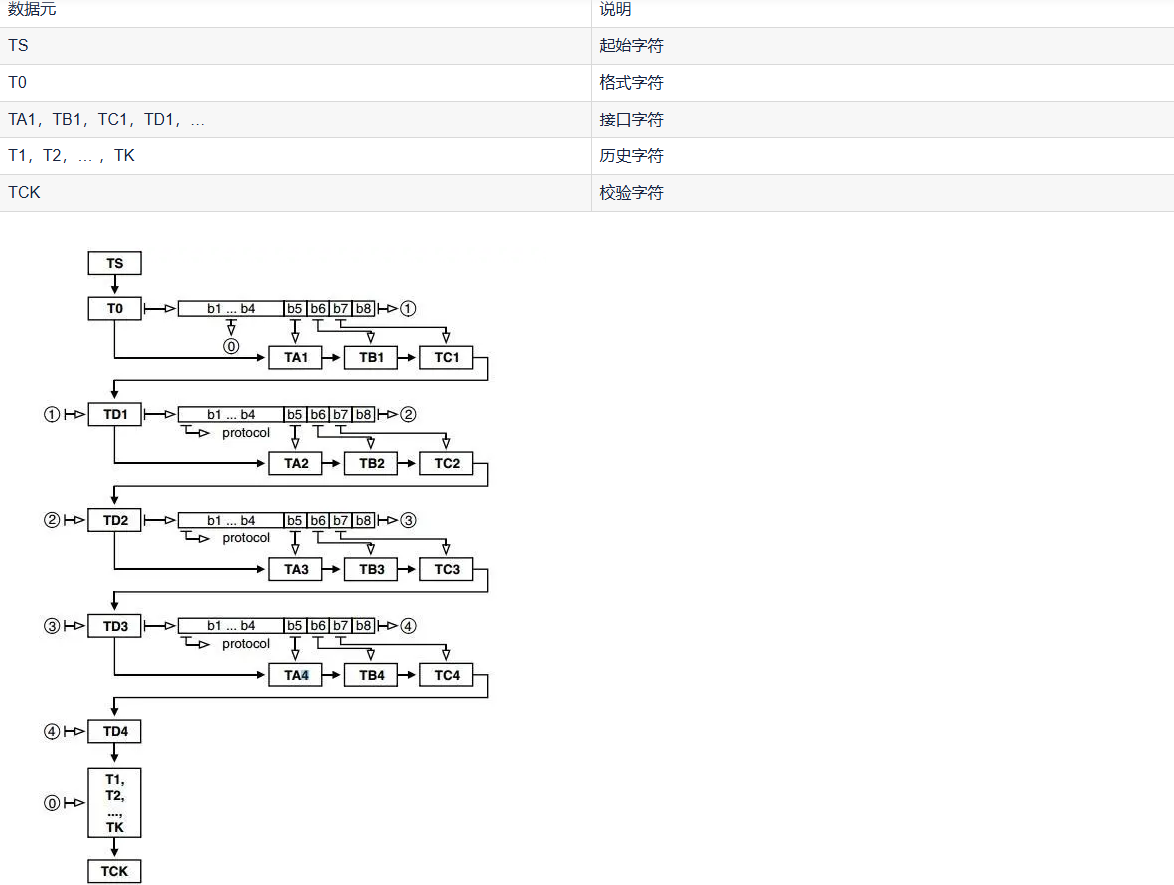

ATR解析



ATR：3B9F94801FC78031E073FE21135758485553494D01F9
ATR分析：
正向约定 F=512 D=8 N=0(d)
Protocal=TO
AtrBinarySize=22
AtrHistorySize=15
AtrHistorySize=8031E073FE21135758485553494D01
31：卡片数据服务
E0：通过全DF名称的直接应用选择、通过部分DF名称的选择数据对象在DIR文件中有效
73：卡能力标签
FE：DF选择（通过全DF名称、通过部分DF名称、通过路径、通过文件标识）
EF管理（所支持的短EF标识符、所支持的记录号）
21：数据编码类型
13：逻辑通道最大数4
TS=3B
T0=9F
TA1=94
TD1=80
TD2=1F
TA3=C7(时钟停止休止符：无优先 级别指示符：A、B、和C)
TCK=F9
