一、什么是广告系统

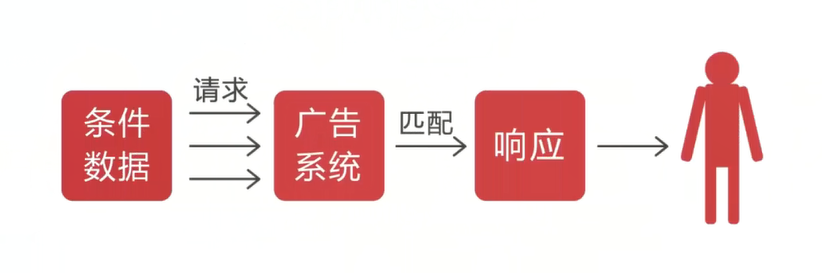

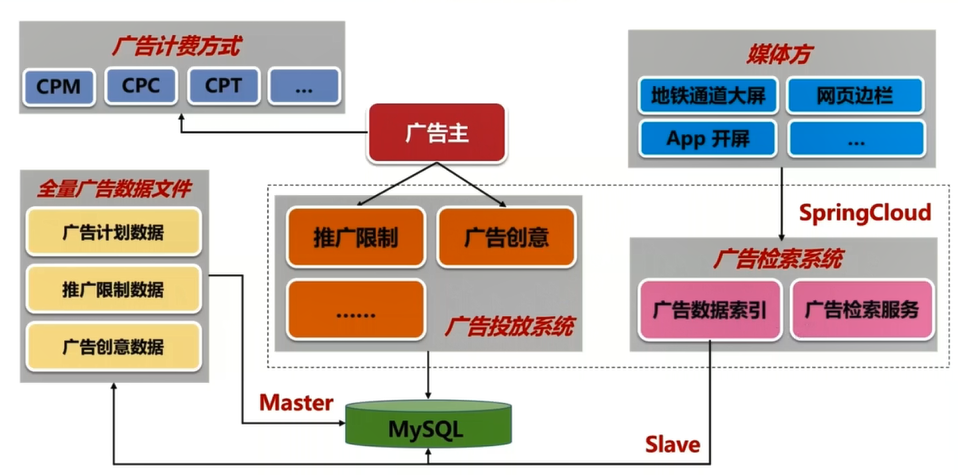

- 图示
- 包括以下模块
- 用到的知识点

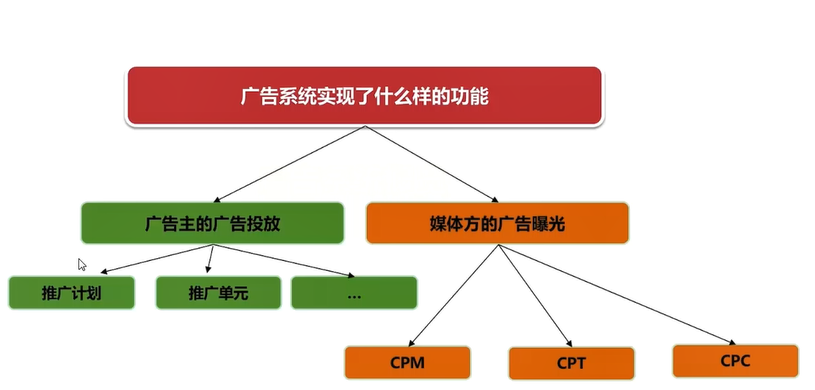

二、广告系统实现了什么功能

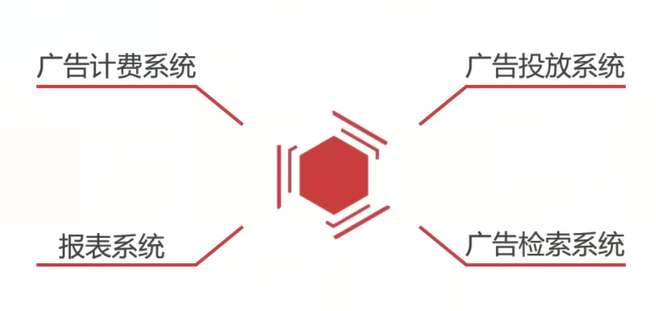

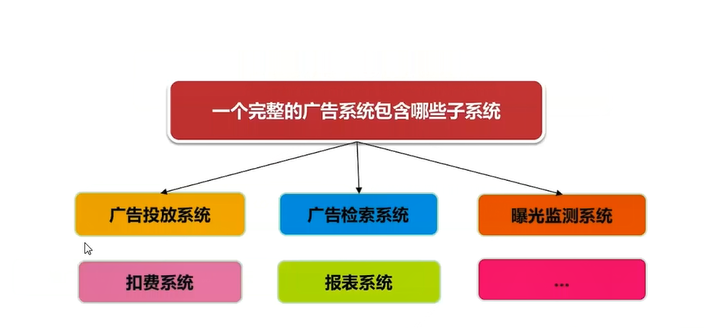

- 包含的子系统
- 广告投放系统 -> 广告数据是由广告主或代理商投放

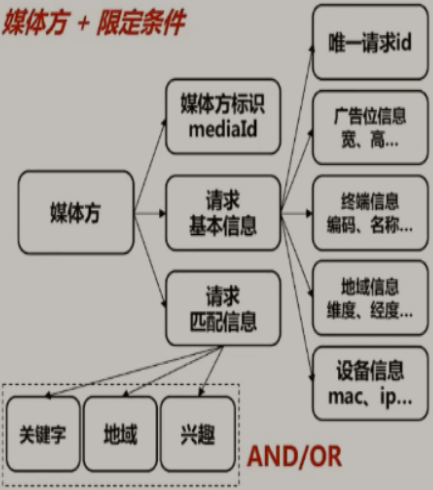

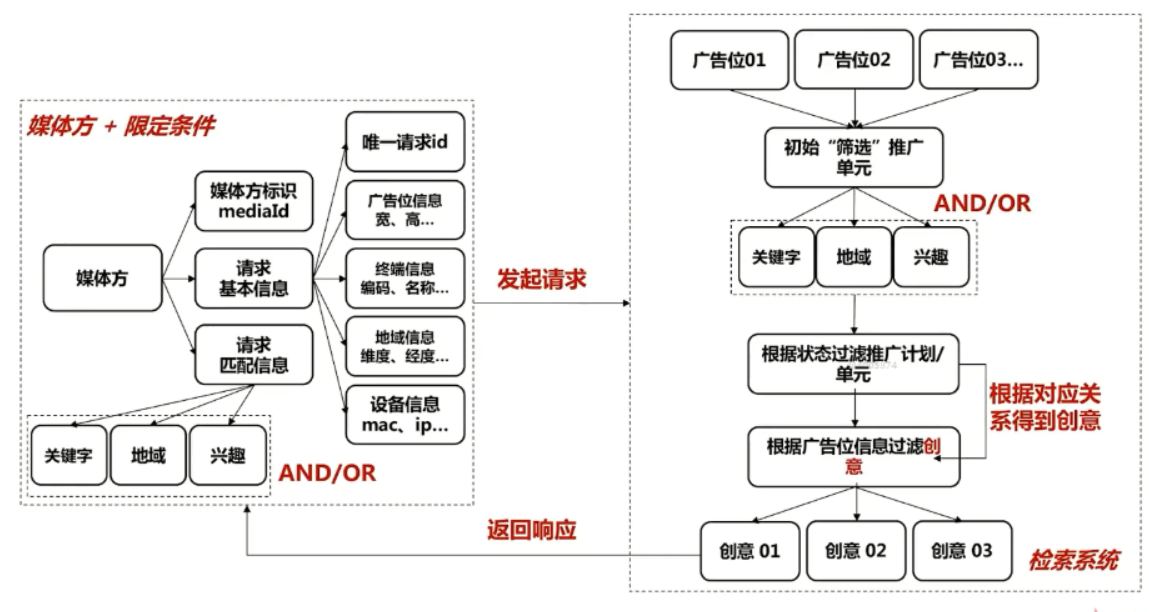

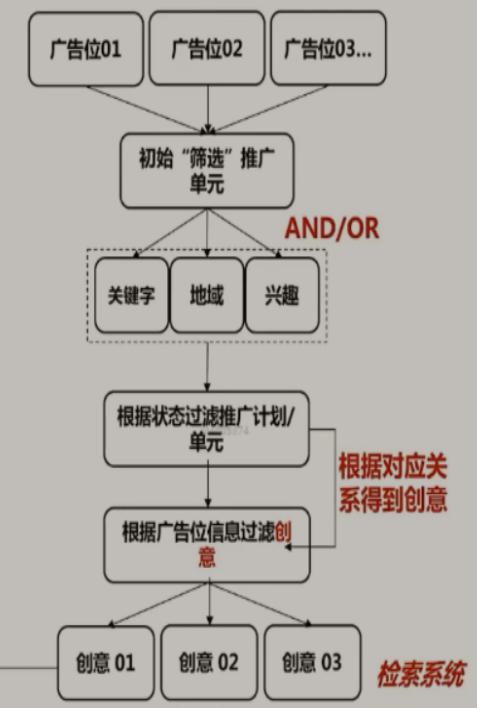

广告检索系统 -> 媒体方对广告系统发起请求，广告系统能够检索符合要求的广告数据，这就是广告检索系统的核心功能
曝光监测系统 -> 监测广告数据的曝光记录
报表系统 -> 构建广告数据报表，比如广告 A 在地域 B 中一共曝光了多少次，主要是 OLAP 的过程
扣费系统 -> 广告的每一次曝光都是需要扣费的，CPM按次数收费，CPC按点击量收费，CPT按时间收费
三、广告系统架构

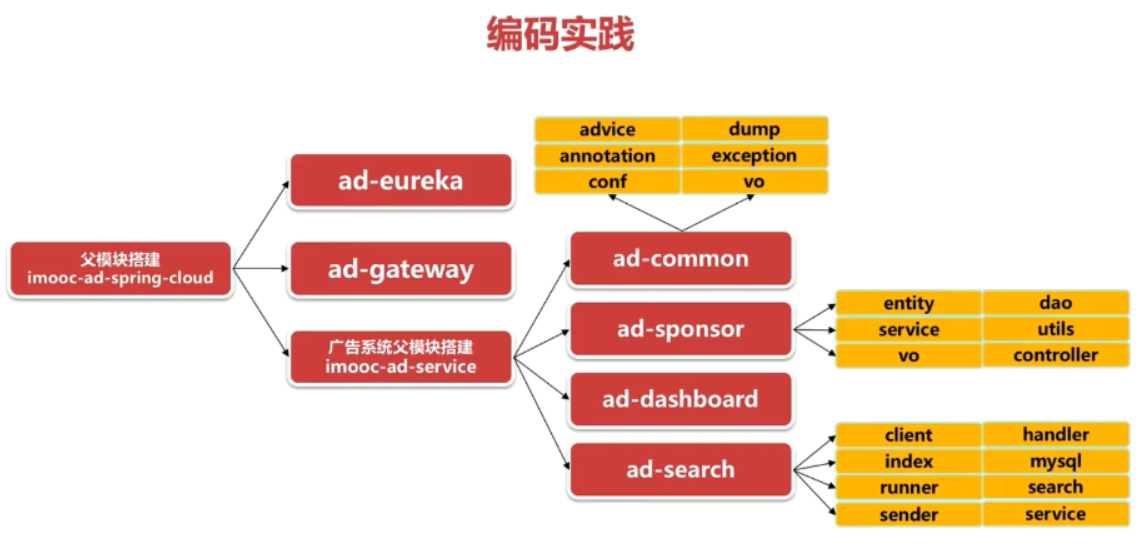

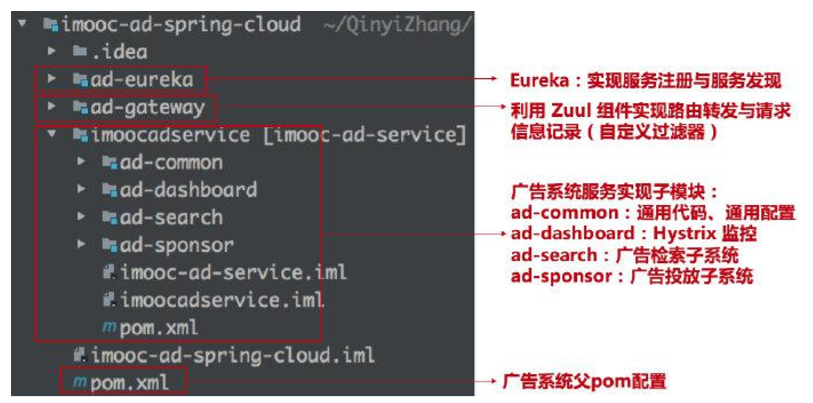

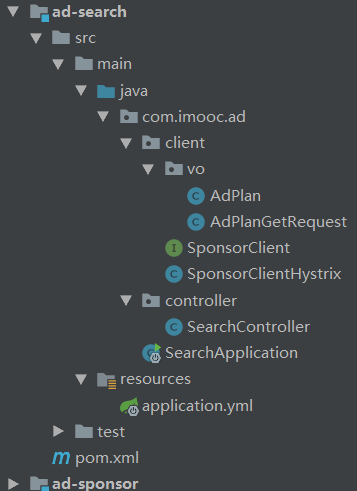

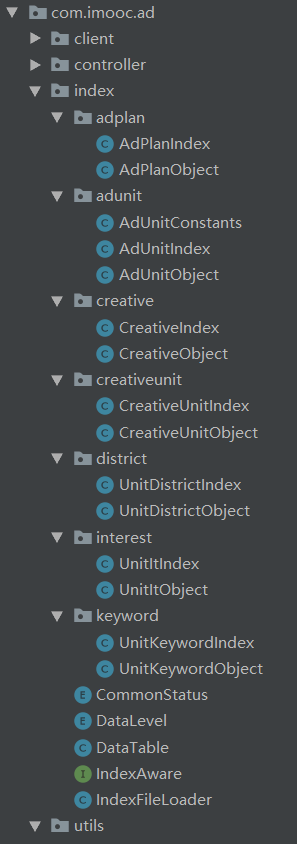

目录结果

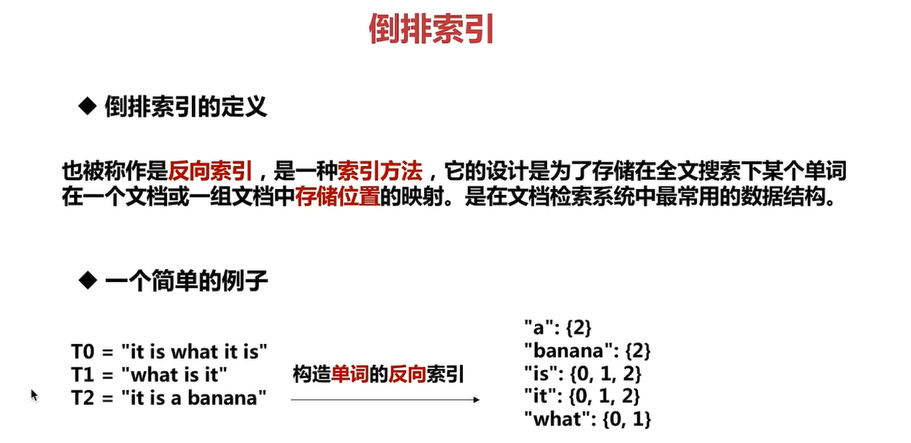

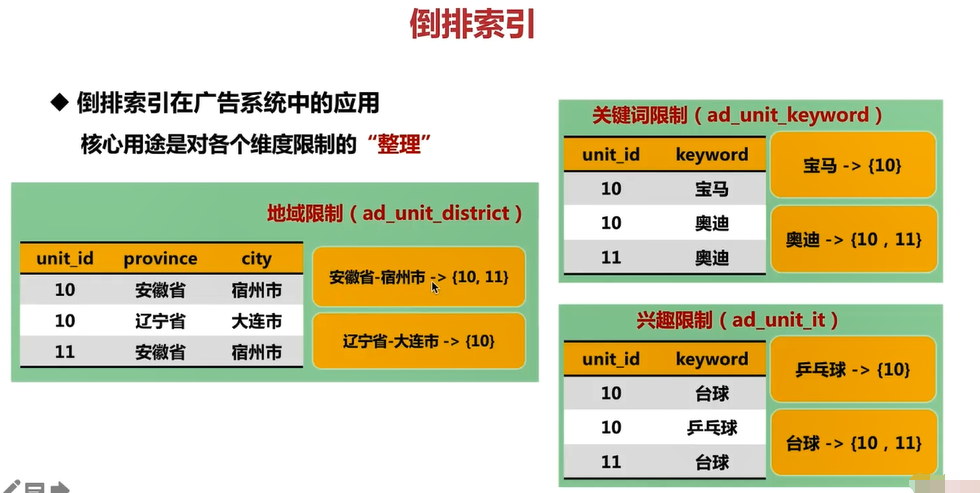

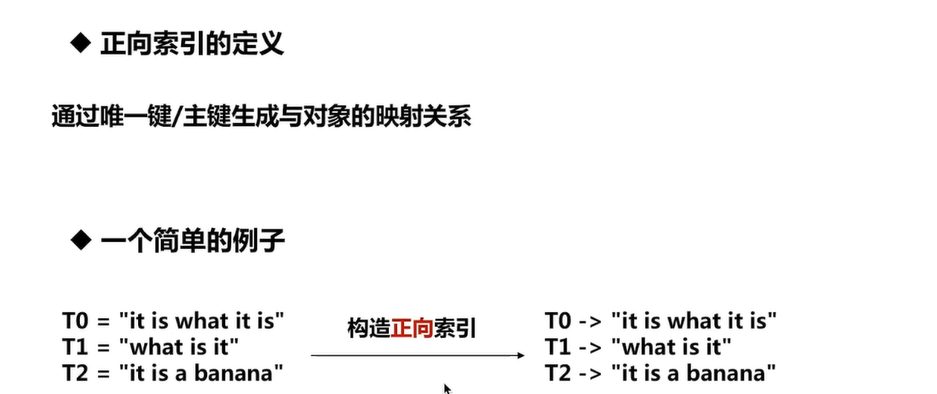

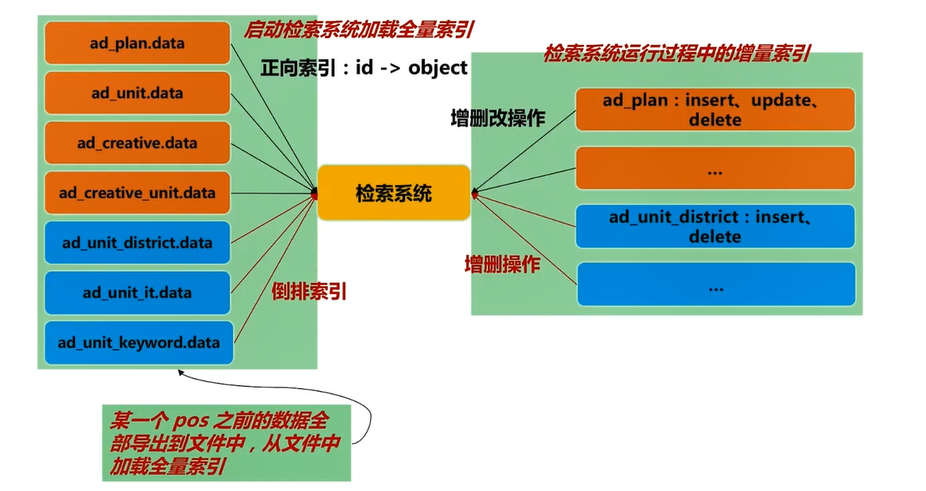

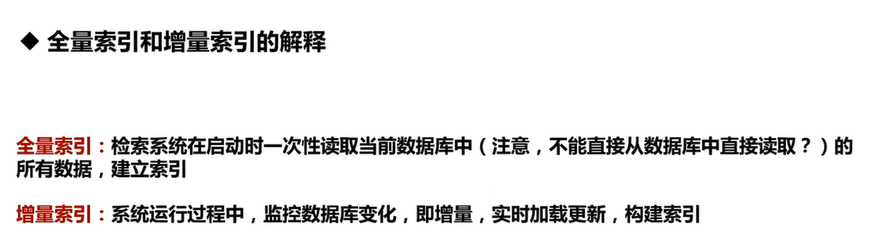

- 广告数据索引由两部分组成：全量索引、增量索引。

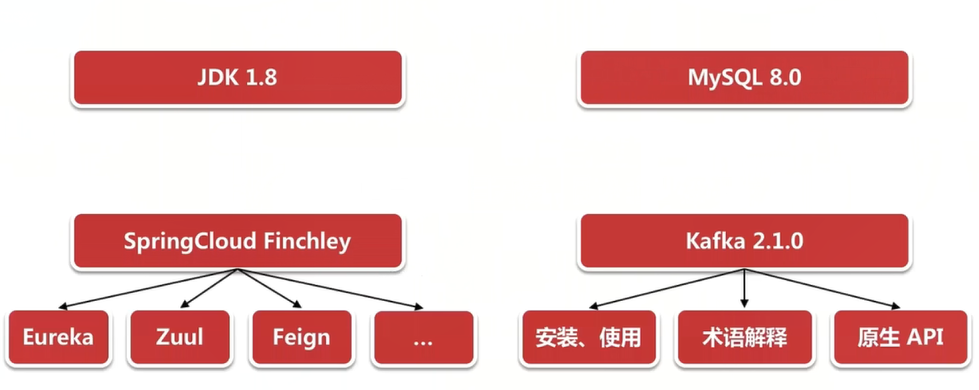

开发所用的技术
1.项目构建和项目管理工具：Maven
maven 3.4+，spring boot 2.0.2+,spring cloud Finchley.RELEASE+,
四、广告系统骨架开发和通用模块开发
https://blog.csdn.net/weixin_38004638/article/details/90719726
4.1 Eureka服务注册与服务发现 - 构建 ad-eureka
Eureka 的介绍
核心功能
ServiceRegistry（服务注册）
ServiceDiscovery（服务发现）
基本架构
Eureka 由三个角色组成：
EurekaServer（这一章实现的功能），提供服务注册与发现
ServiceProvider，服务提供方，将自身服务注册到 EurekaServer 上，从而让EurekaServer 持有服务的元信息，让其他的服务消费方能够找到当前服务
ServiceConsumer，服务消费方，从 EurekaServer 上获取注册服务列表，从而能够消费服务
ServiceProvider/Consumer 相对于 Server，都叫做 Eureka Client

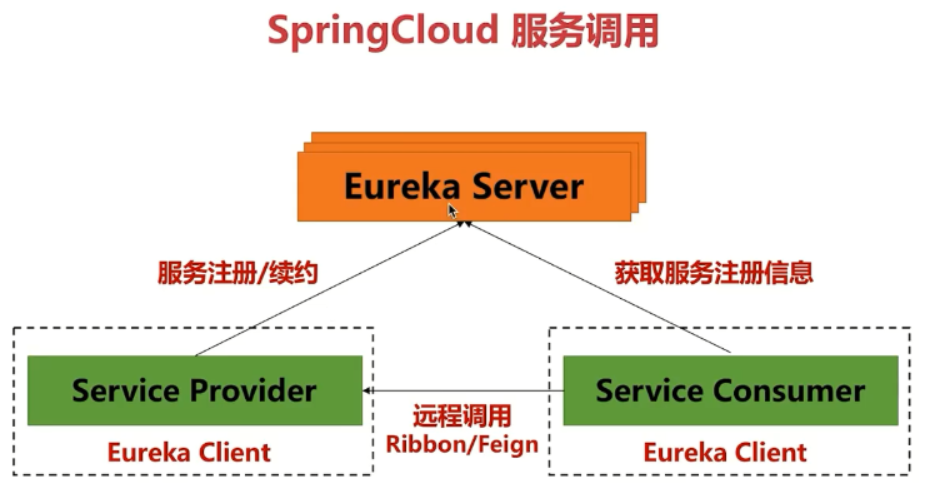

Eureka 的基本架构如下图所示
Eureka Server 的高可用
问题说明：单节点的 Eureka Server 虽然能够实现基础功能，但是存在单点故障的问题，不能实现高可用。因为 EurekaServer 中存储了整个系统中所有的微服务的元数据信息，单节点一旦挂了，所有的服务信息都会丢失，造成整个 系统的瘫痪。
解决办法：搭建 EurekaServer 集群，让各个 Server 节点之间互相注册，从而实现微服务元数据的复制/备份，即使单个节点失效，其他的 Server 节点仍可以继续提供服务

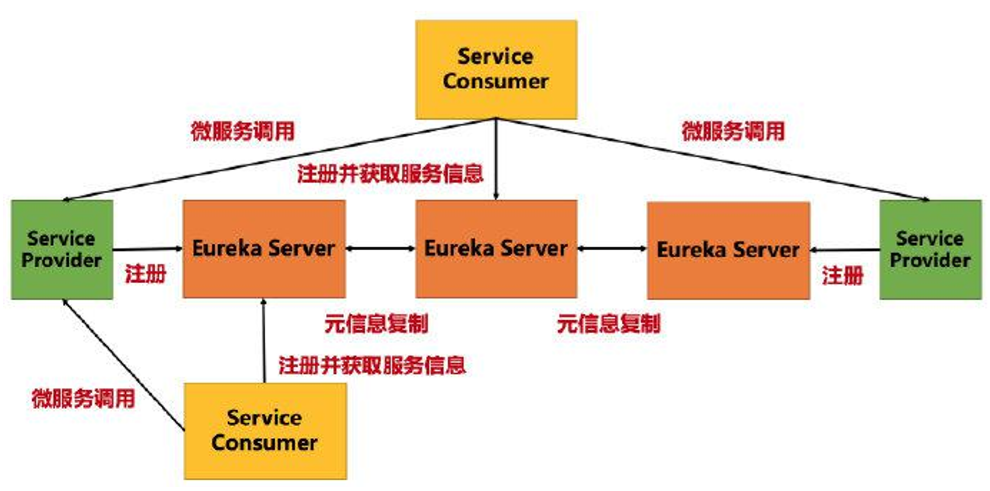

EurekaServer 集群架构如下图所示
application.yml
spring:
application:
name: ad-eureka
server:
port: 8000
eureka:
instance:
hostname: localhost
client:
#表示表示是否从EurekaServer获取注册信息，默认为true。单节点不需要同步其他的EurekaServer节点的数据
fetch-registry: false
#表示是否将自己注册在EurekaServer上，默认为true。由于当前应用就是EurekaServer，所以置为false
register-with-eureka: false
service-url:
defaultZone: http://${eureka.instance.hostname}:${server.port}/eureka/构造应用的 pom.xml 文件及注释信息
<name>ad-eureka</name>
<description>Spring Cloud Eureka</description>
<!-- eureka server: 提供服务发现与服务注册 -->
<dependencies>
<dependency>
<groupId>org.springframework.cloud</groupId>
<artifactId>spring-cloud-starter-netflix-eureka-server</artifactId>
</dependency>
</dependencies>
<!--
SpringBoot的Maven插件, 能够以Maven的方式为应用提供SpringBoot的支持，可以将
SpringBoot应用打包为可执行的jar或war文件, 然后以通常的方式运行SpringBoot应用
-->
<build>
<plugins>
<plugin>
<groupId>org.springframework.boot</groupId>
<artifactId>spring-boot-maven-plugin</artifactId>
</plugin>
</plugins>
</build>
启动EurekaApplication
@EnableEurekaServer
@SpringBootApplication
public class EurekaApplication {
public static void main(String[] args) {
SpringApplication.run(EurekaApplication.class, args);
}
}
4.2 Zuul网关 - 构建ad-gateway
Zuul 的介绍
在介绍 Zuul 可以提供的功能之前，请大家先考虑一个问题：
微服务系统中往往包含很多个功能不同的子系统或微服务，那么，外部应用怎 样去访问各种各样的微服务呢？这也是 Zuul 所要解决的一个主要问题。

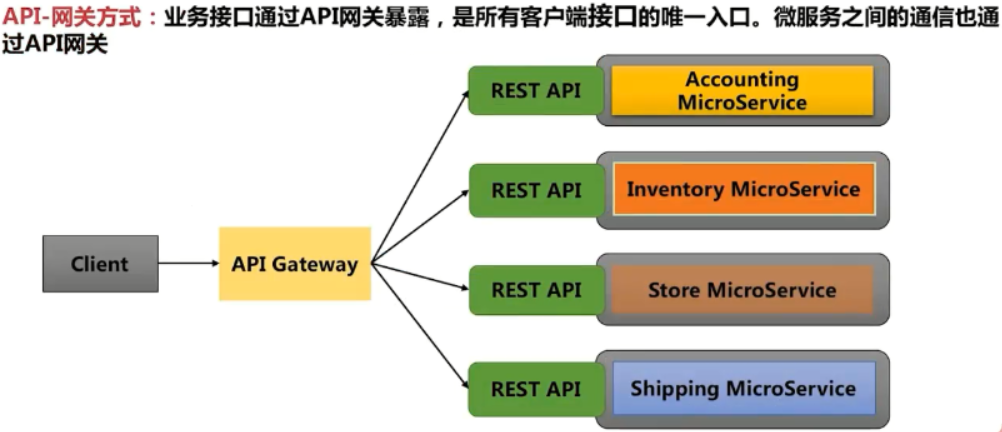

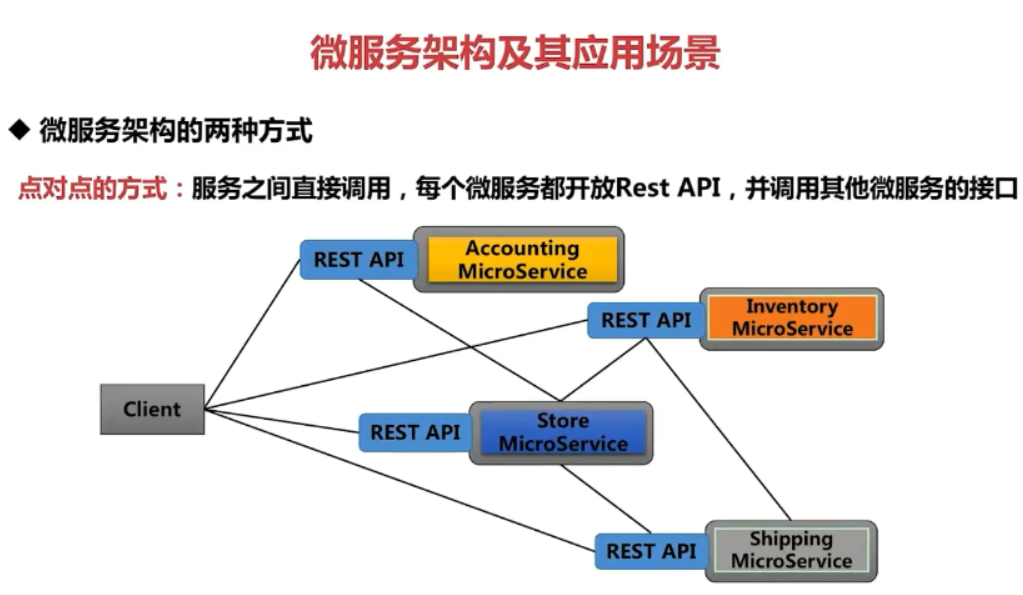

在微服务架构中，后端服务往往不直接开放给调用端，而是通过一个服务网关 根据请求的 url，路由到相应的服务，即实现请求转发，效果如下图所示。

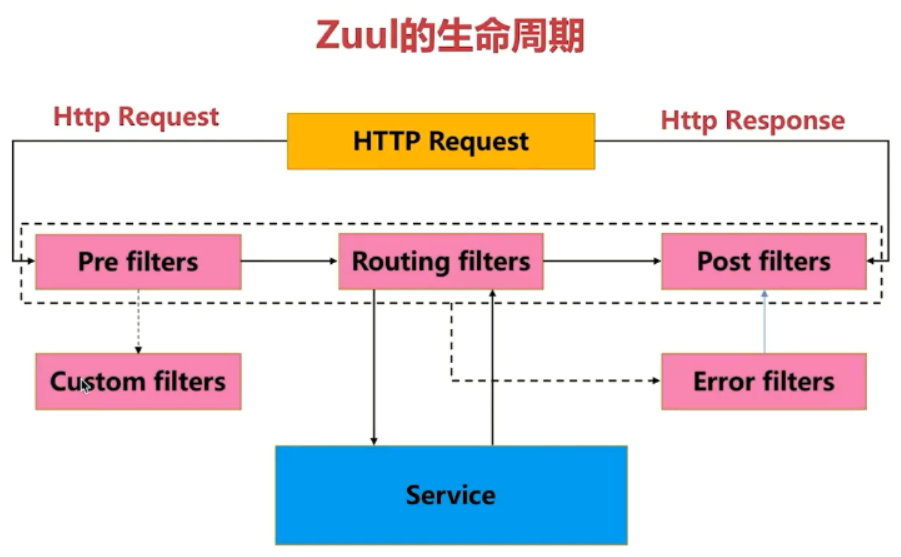

Zuul 提供了服务网关的功能，可以实现负载均衡、反向代理、动态路由、请求转发等功能。Zuul 大部分功能都是通过过滤器实现的，Zuul 中定义了四种标准的过滤器类型，同时，还支持自定义过滤器（课程中实现了两个自定义过滤 器，用来记录访问延迟）。这些过滤器的类型也对应于请求的典型生命周期， 如下图所示。
pre：在请求被路由之前调用
route：在路由请求时被调用
post：在 route 和 error 过滤器之后被调用
error：处理请求时发生错误时被调用
构造应用的 pom.xml 文件及注释信息
<name>ad-gateway</name>
<description>ad-gateway</description>
<dependencies>
<!--
Eureka 客户端, 客户端向 Eureka Server 注册的时候会提供一系列的元数据信息, 例如: 主机, 端口, 健康检查url等
Eureka Server 接受每个客户端发送的心跳信息, 如果在某个配置的超时时间内未接收到心跳信息, 实例会被从注册列表中移除
-->
<dependency>
<groupId>org.springframework.cloud</groupId>
<artifactId>spring-cloud-starter-netflix-eureka-client</artifactId>
</dependency>
<!-- 服务网关 -->
<dependency>
<groupId>org.springframework.cloud</groupId>
<artifactId>spring-cloud-starter-netflix-zuul</artifactId>
</dependency>
</dependencies>
<!--
SpringBoot的Maven插件, 能够以Maven的方式为应用提供SpringBoot的支持，可以将
SpringBoot应用打包为可执行的jar或war文件, 然后以通常的方式运行SpringBoot应用
-->
<build>
<plugins>
<plugin>
<groupId>org.springframework.boot</groupId>
<artifactId>spring-boot-maven-plugin</artifactId>
</plugin>
</plugins>
</build>application.yml
server:
port: 9000
spring:
application:
name: ad-gateway
eureka:
client:
service-url:
defaultZone: http://localhost:8000/eureka/
#defaultZone: http://server1:8000/eureka/
---
zuul:
prefix: /imooc
routes:
sponsor:
path: /ad-sponsor/**
serviceId: eureka-client-ad-sponsor
strip-prefix: false
search:
path: /ad-search/**
serviceId: eureka-client-ad-search
strip-prefix: false
pre过滤器记录开始时间，post过滤器计算执行时间
@Slf4j
@Component
public class PreRequestFilter extends ZuulFilter {
//过滤器类型
public String filterType() {return FilterConstants.PRE_TYPE;}
//过滤器执行顺序，数字越小级别越高
public int filterOrder() {return 0;}
//是否需要执行过滤器
public boolean shouldFilter() {return true;}
//过滤器执行逻辑：计算执行时间，pre过滤器记录开始时间
public Object run() throws ZuulException {
//请求上下文，将当前请求时间传递给另一个过滤器
RequestContext ctx = RequestContext.getCurrentContext();
ctx.set("startTime", System.currentTimeMillis());
return null;
}
}@Slf4j
@Component
public class AccessLogFilter extends ZuulFilter {
public String filterType() { return FilterConstants.POST_TYPE;}
//最后执行
public int filterOrder() { return FilterConstants.SEND_RESPONSE_FILTER_ORDER - 1;}
public boolean shouldFilter() { return true;}
public Object run() throws ZuulException {
RequestContext context = RequestContext.getCurrentContext();
//获取请求uri
HttpServletRequest request = context.getRequest();
String uri = request.getRequestURI();
//计算执行时间
Long startTime = (Long) context.get("startTime");
long duration = System.currentTimeMillis() - startTime;
log.info("uri: " + uri + ", duration: " + duration / 100 + "ms");
return null;
}
}启动ZuulGatewayApplication
@EnableZuulProxy
@SpringCloudApplication
public class ZuulGatewayApplication {
public static void main(String[] args) {
SpringApplication.run(ZuulGatewayApplication.class, args);
}
}
4.3 Common通用配置模块 - ad-common
通用的代码、配置不应该散落在各个业务模块中，不利于维护与更新

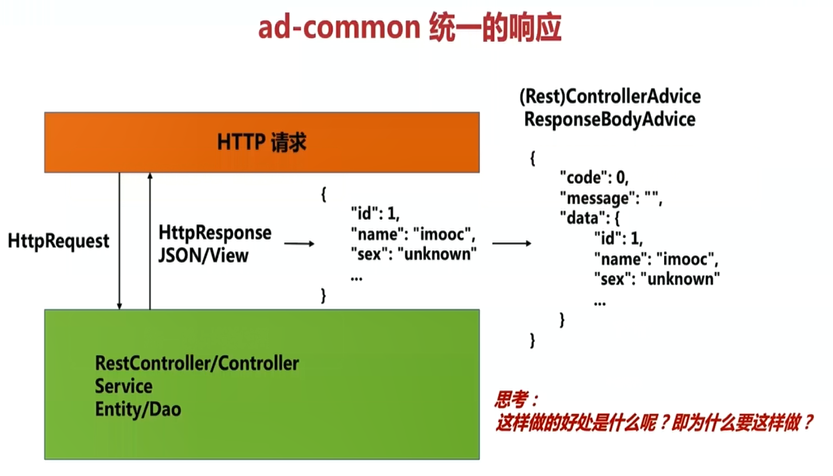

一个大的系统，响应对象需要统一外层格式

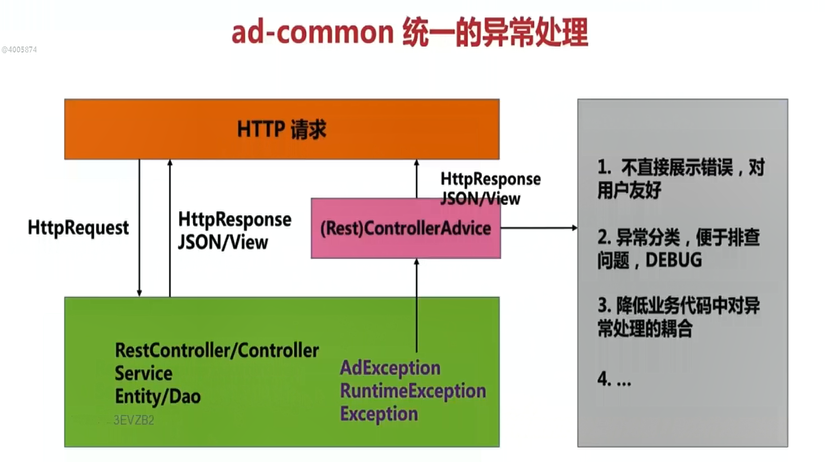

各种业务设计与实现，可能会抛出各种各样的异常，异常信息的收集也应该做到统一
//对响应统一拦截，实现统一返回格式
@RestControllerAdvice
public class CommonResponseDataAdvice implements ResponseBodyAdvice<Object> {
//根据条件判断是否拦截
@SuppressWarnings("all")//忽略可能产生空指针异常的warning
public boolean supports(MethodParameter methodParameter,Class<? extends HttpMessageConverter<?>> aClass) {
//判断类是否被注解声明
if (methodParameter.getDeclaringClass().isAnnotationPresent(IgnoreResponseAdvice.class)) {
return false;
}
//判断方法方法是否被注解声明
if (methodParameter.getMethod().isAnnotationPresent(IgnoreResponseAdvice.class)) {
return false;
}return true;
}
//写入相应前执行
@Nullable
@SuppressWarnings("all")
public Object beforeBodyWrite(@Nullable Object o,MethodParameter methodParameter,MediaType mediaType,Class<? extends HttpMessageConverter<?>> aClass,ServerHttpRequest serverHttpRequest,ServerHttpResponse serverHttpResponse){ CommonResponse<Object> response = new CommonResponse<>(0, "");
if (o == null) {return response;
} else if (o instanceof CommonResponse) {response = (CommonResponse<Object>) o;
} else {response.setData(o);
}
return response;
}//定义统一异常处理类，通过GlobalExceptionAdvice实现处理
public class AdException extends Exception {
public AdException(String message) { super(message); }
}
//处理AdException捕获的异常
@RestControllerAdvice
public class GlobalExceptionAdvice {
@ExceptionHandler(value = AdException.class)
public CommonResponse<String> handlerAdException(HttpServletRequest req,AdException ex) {
CommonResponse<String> response = new CommonResponse<>(-1, "business error");
response.setData(ex.getMessage());
return response;
}
}//统一配置，http消息转换器：将java实体对象转换成http数据输出流
@Configuration
public class WebConfiguration implements WebMvcConfigurer {
public void configureMessageConverters(List<HttpMessageConverter<?>> converters) {
converters.clear();
converters.add(new MappingJackson2HttpMessageConverter());
}
}

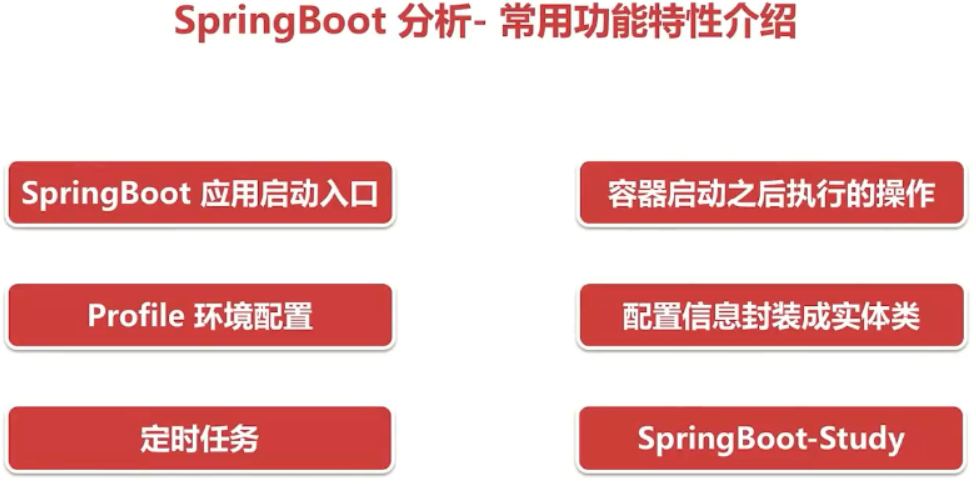

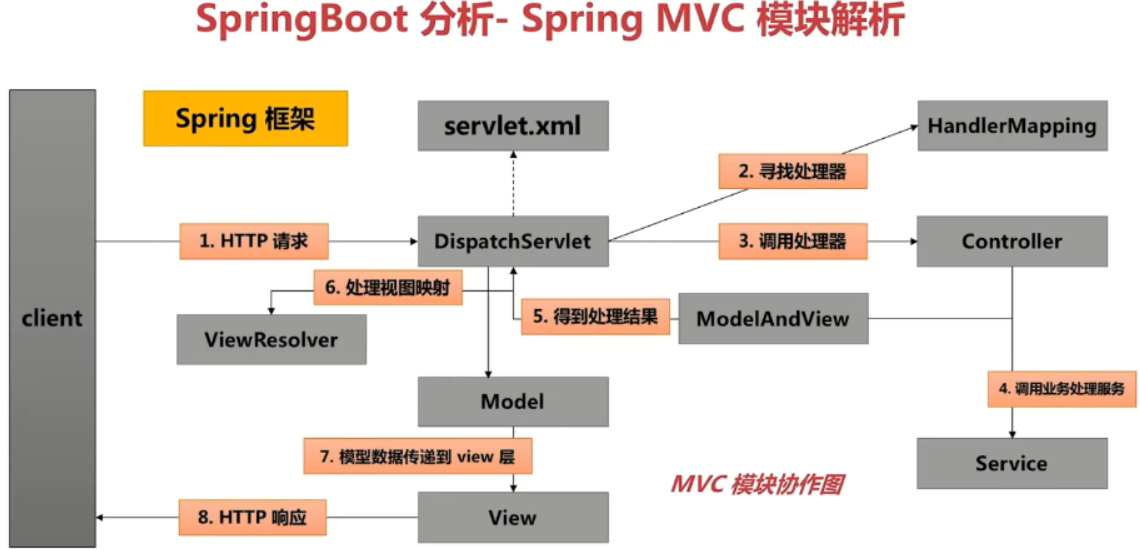

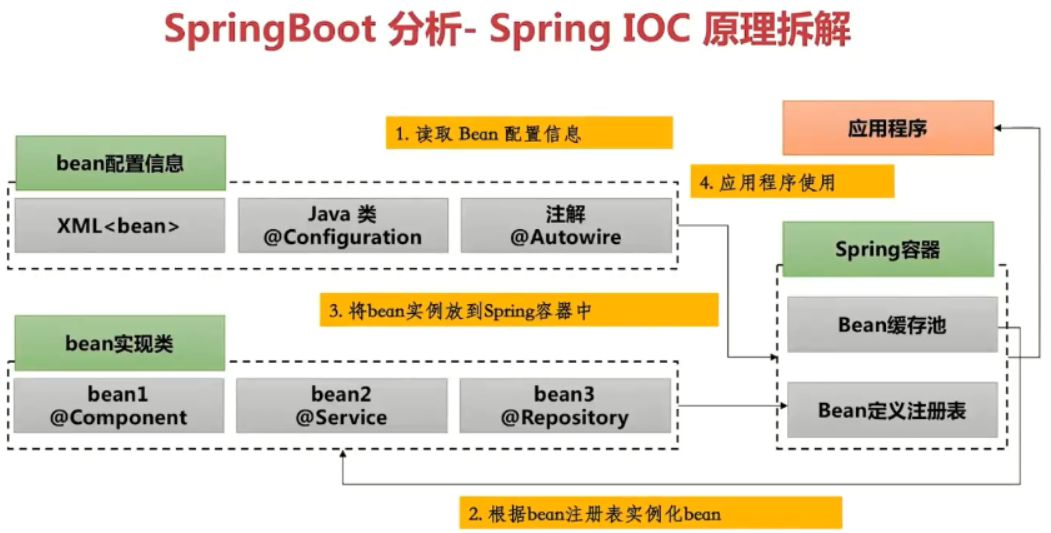

五、springboot分析
六、广告投放系统设计实现
https://blog.csdn.net/weixin_38004638/article/details/90719774

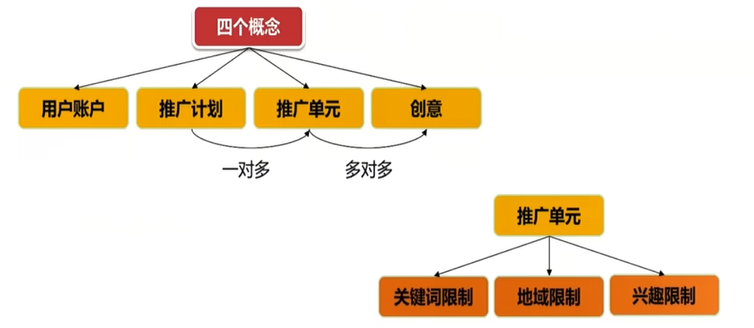

6.1概念

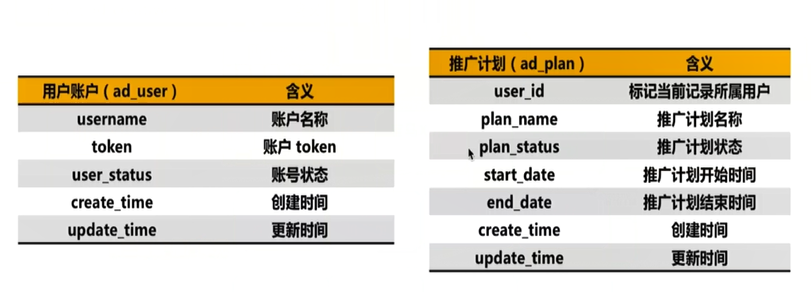

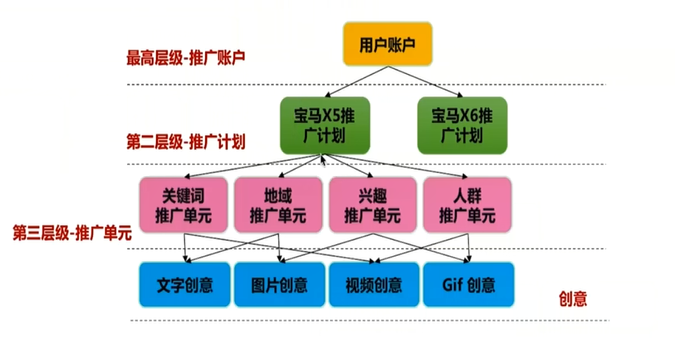

用户账户 -> 最高层级，用于定义广告主或代理商，只有有了用户才会有接下来的数据投放
推广计划 -> 一类品牌或产品广告投放的规划，自身并不定义太多关于广告自身的信息，它会将信息打包下放到推广单元层级

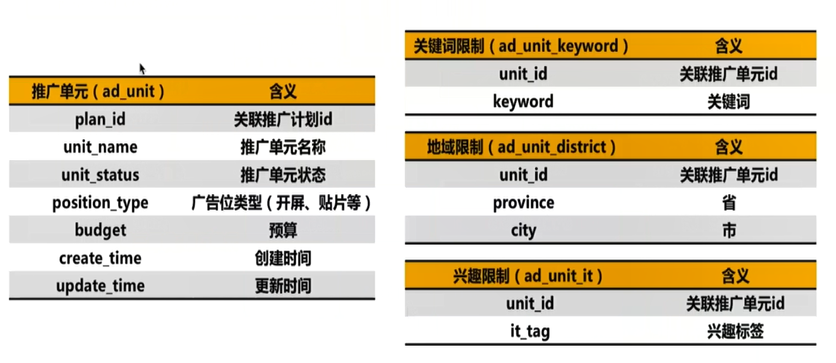

推广单元 -> 一个确定的广告投放策略，描述了投放广告的规则信息
推广单元维度限制（关键字、兴趣、地域） -> 广告投放会有一些限制条件，例如只投放到北京、上海地区，对一些关键字进行投放等等

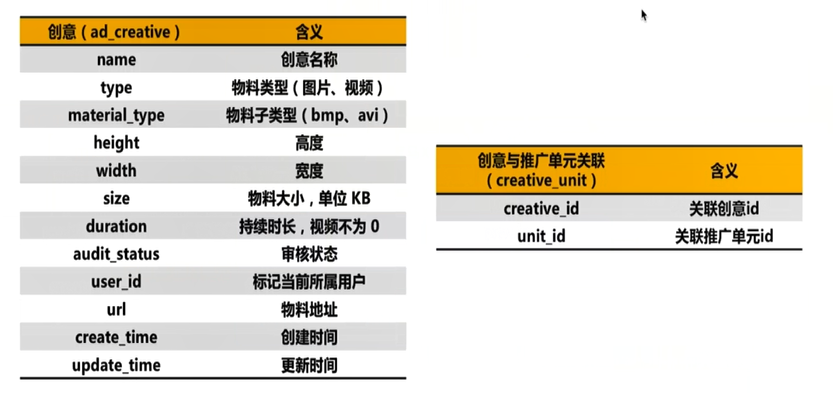

广告创意 -> 展示给用户看到的数据，可以是图片、文本或者一段视频
6.2配置文件
构造广告投放系统sponsor应用的 pom.xml 文件
