射频基础知识

1. 功率单位：

• dBm – 相对于 1 mW
• dBc – 相对于载波

• 10mW = 10dBm，0dBm = 1mW
• -110dBm = 1E-11mW = 0.00001nW
• 对于 50 欧姆负载：
-110dBm 为 0.7uV，

• 经验法则：
功率翻倍 = 增加 3 dB
一半功率 = 降低 3 dB



dBm to W



电压比 aV = 20 log (P2/P1) [aV] = dB

功率比 aP = 10 log (P2/P1) [aP] = dB

电压电平 V‘ = 20 log (V/1µV) [V‘] = dBµV

功率电平 P‘ = 10 log (P/1mW) [P‘] = dBm





2.射频参数

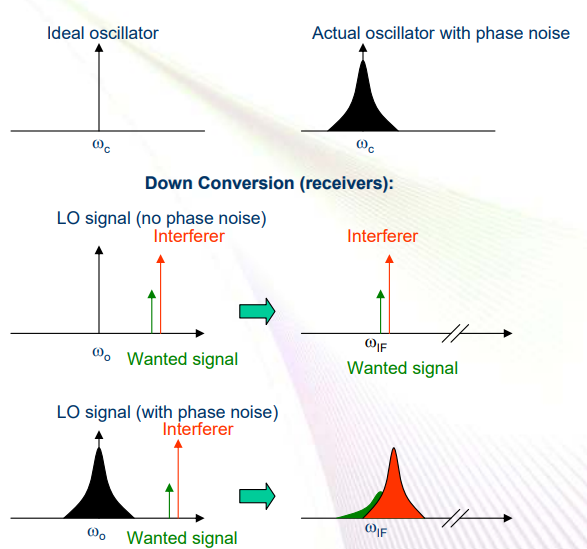

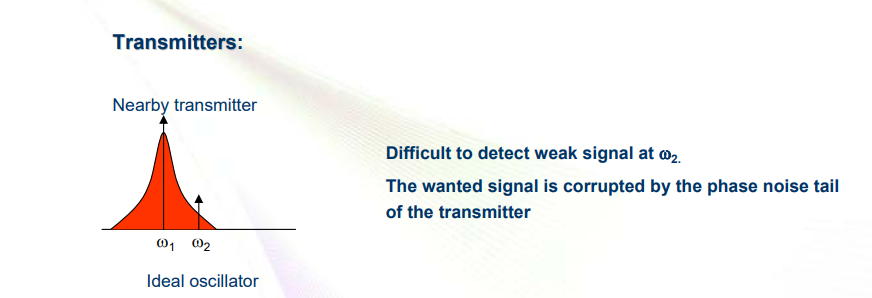

2.1相位噪声











相位噪声是收发器的关键参数



2.2OBW = Occupied Band Width

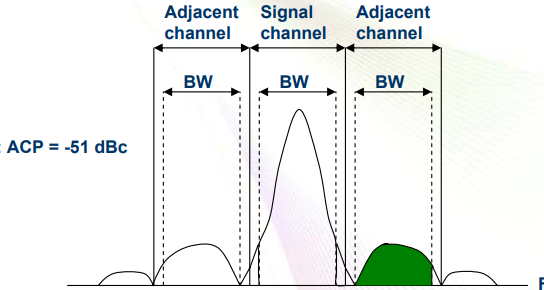

2.3ACP = Adjacent Channel Power 也叫ACLR Adjacent Channel Leakage Ratio，相邻频道泄漏比



低相位噪声是 低 ACLR 的关键参数

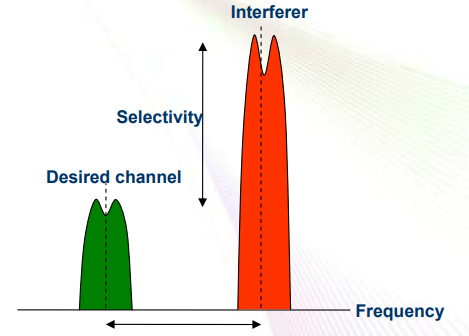

2.4Receiver, Blocking

blocking是衡量一个接收器要拒绝有用信号“远处”的干扰源（从 频域）的能力





 使用滤波器可以进一步改善阻塞。

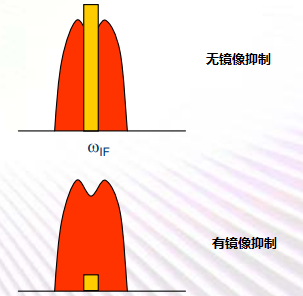

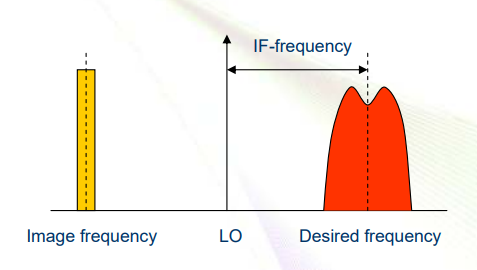

2.5Image Rejection





 2.6EVM

误差向量幅度[EVM]定义为误差矢量信号平均功率的均方根值与理想信号平均功率的均方根值之比，并以百分比的形式表示。EVM越小，信号质量越好。

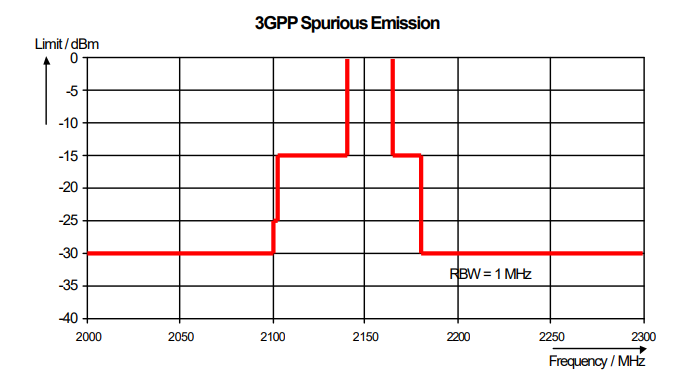

2.7SEM spurious emission mask

杂散发射包括谐波发射、寄生发射、互调产物和频率转换产物等不是想要的信号干扰。对其限定了一个最大不能超过的功率值。称为杂散发射模板。

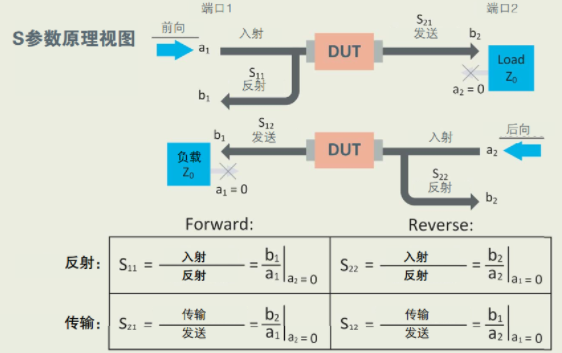

2.8 S参数

 S参数，也就是散射参数。是波传输中的一个重要参数。S12为反向传输系数，也就是隔离。S21为正向传输系数，也就是增益。S11为输入反射系数，也就是输入回波损耗，S22为输出反射系数，也就是输出回波损耗。





反射系数(Г)：反射电压/入射电压--S11

vswr 电压驻波比表示在端接任意负载的情况下，传输线Z0上可以测量到的最大电压与最小电压之比（驻波波峰电压与波谷电压的比值）。

S11=-RL(dB)=20lg|Г|

RL(return loss)与S11，都是表示阻抗匹配性能的参数，一般指标要求：S11< - 10dB

VSWR=(1+|Г|)/(1-|Г|)

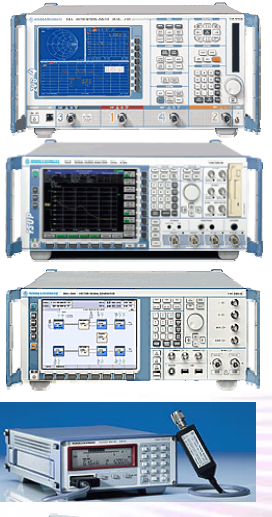

3.射频测量设备







• 矢量网络分析仪
组件表征 – 插入损耗
S 参数 - 匹配
• 频谱分析仪
输出功率、谐波、杂散发射
相位噪声
ACLR
OBW
调制 - 偏差
• 信号发生器
灵敏度（需要 BER 选项）
选择性/阻塞
双音测量 – IP3
• 功率计
输出功率 – 校准
• 示波器
数字信号分析
